CNLINKO: обзор бренда и всех 12 серий герметичных разъёмов

Герметичные круглые разъёмы CNLINKO стали одним из самых востребованных решений для LED-экранов, промышленной автоматики, энергетики и наружного телеком-оборудования. Бренд закрывает нишу между дорогими европейскими сериями и безымянным noname: стабильное качество, широкая линейка и прозрачная система кодирования партномеров. АО «ПРОМТЕХСНАБ» — официальный дистрибьютор CNLINKO в России: поставляем всю линейку со склада и под заказ, от 1 штуки, со счётом с НДС. В этом обзоре — кто такой CNLINKO, чем интересны его соединители и как устроены все 12 серий каталога.

Кто такой CNLINKO

CNLINKO — торговая марка китайской компании Linko Electric, специализирующейся на промышленных герметичных соединителях со степенью защиты IP65, IP67 и IP68. Основа линейки:

• круглые быстроразъёмные соединители с защёлкой, байонетом и резьбовой фиксацией, типоразмеры M12…M28;
• исполнения на 2–24 контакта с токами до 50 А и напряжением до 500 В;
• интерфейсные вставки в тех же герметичных корпусах: RJ45, USB, HDMI, оптика;
• отдельные герметичные интерфейсные серии — USB (YU) и RJ45 (YT).

Типовые применения: LED-экраны и освещение, промышленное оборудование, энергетика, телеком, транспорт.

Почему выбирают разъёмы CNLINKO

• Три механизма фиксации под разные условия. Защёлка (LP, BD, EV) — сочленение одной рукой за секунду; байонет (YM, DH, DZ, YA, YZ) — замок с защитой от самопроизвольного расчленения; резьба (YW) — жёсткое соединение для вибронагруженных линий.
• Герметичность как стандарт. Базовый уровень IP65, для большинства серий доступны опции IP67/IP68.
• Не только питание. В корпуса ставятся вставки RJ45, USB2.0/3.0, HDMI и оптические модули — сигнальные и гибридные линии в том же конструктиве, передача данных до 10 Гбит/с (YM, DZ).
• Токи до 50 А (LP-28) и материалы корпуса на выбор: инженерный пластик, цинковый сплав, комбинированные версии.
• Понятная система кодирования. Партномер собирается из типоразмера, вида и числа контактов, категории корпуса, заделки, материала и типа монтажа — на страницах серий у нас работает конфигуратор.

Обзор всех 12 серий CNLINKO

LP — флагманская быстроразъёмная серия

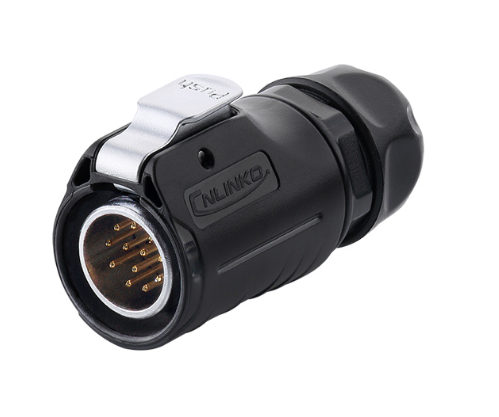

Самая широкая линейка: типоразмеры LP-12…LP-28, от 5 А / 125 В (LP-12) до 50 А / 500 В (LP-28), 2–24 контакта плюс вставки RJ45, USB, HDMI, Type-C и оптика. Соединение защёлкой одной рукой, IP65 с опциями IP67/IP68, корпус пластик, металл или пластик+металл. Подробности — на странице серии LP и в даташите серии LP (PDF).

YM — цельнопластиковый байонет

Байонет с поворотным кольцом и трёхточечным замком, цельнопластиковый корпус из инженерного PBT-пластика. Типоразмеры YM-20 и YM-24, 2–24 контакта плюс RJ45/USB/HDMI/оптоволокно, до 45 А / 500 В, данные до 10 Гбит/с; солнечная энергетика и промышленное оборудование. Серия YM, даташит серии YM (PDF).

BD — защёлка в металле или пластике

Быстроразъёмная защёлка с фиксацией одной рукой, типоразмеры BD-20 и BD-24 (M20/M24), корпус из цинкового сплава или инженерного пластика. 2–24 контакта и модули RJ45/USB/HDMI/оптика, до 45 А / 500 В. Серия BD, даташит серии BD (PDF).

DH — цельнометаллическая серия

Байонет с трёхточечной винтовой фиксацией, цельнометаллический корпус из сплава, рабочая температура −40…+85 °C. Типоразмеры DH-20 и DH-24, 2–24 контакта плюс RJ45/USB/HDMI/оптоволокно, до 45 А и 500 В; промышленность, медтехника, транспорт, телеком. Серия DH, даташит серии DH (PDF).

EV — для массовой сборки

Быстрое подключение защёлкой, корпус из инженерного пластика, типоразмер EV-20 (M20), 2–3 контакта, до 20 А / 500 В AC, клепаные контакты под провод до 4,0 мм² (12AWG). Оптимальна для блоков управления телеком-оборудования и крупносерийной сборки. Серия EV, даташит серии EV (PDF).

DZ — металлический байонет для автоматизации

Байонет с трёхточечной винтовой фиксацией, металлический хромированный корпус, типоразмеры DZ-20 и DZ-24. 2–24 контакта, версии RJ45, USB2.0/3.0, HDMI и оптика LC, ток до 45 А, данные до 10 Гбит/с; автоматизация, роботы, видеонаблюдение и системы безопасности. Серия DZ, даташит серии DZ (PDF).

YA — сцена, аудио и DMX-освещение

Байонет M20 с самозакрывающейся крышкой розетки, корпус — инженерный пластик или цинковый сплав, золочёные контакты. YA-20, 2–14 контактов, до 20 А и 500 В AC; LED-экраны, аудио, сценическое и DMX-освещение. Серия YA, даташит серии YA (PDF).

YZ — защита от помех

Байонет 1/4 оборота, корпус из цинкового сплава с хромированием, защита от электромагнитных и РЧ-помех, золочёные контакты. YZ-20, 2–14 контактов, до 20 А и AC 300 В; блоки управления автоматики и промышленное оборудование. Серия YZ, даташит серии YZ (PDF).

YW — резьбовая фиксация

Резьбовое соединение, IP65 с опциями IP67/IP68 (IP67 в состыкованном состоянии), корпус из цинкового сплава или инженерного пластика. Типоразмеры YW-16 (M16) и YW-20 (M20), 2–14 контактов, до 20 А и 500 В; промышленные LED-экраны, аудио- и видеопередача, связь. Серия YW, даташит серии YW (PDF).

YU — герметичный USB

YU-USB: байонетная защёлка, корпус из инженерного пластика, интерфейсы USB2.0 и USB3.0, до 2 А / 300 В DC, кабель Ø4,5–5,5 мм, в сочленении IP67. Вилки, розетки и панельные гнёзда для компьютеров, сканеров, автоматики и солнечной энергетики. Серия YU, даташит серии YU (PDF).

YT — герметичный Ethernet (RJ45)

YT-RJ45: байонет 1/4 оборота, быстрая вставка и push-pull, круглые и квадратные корпуса из цинкового сплава или инженерного пластика, IP44/IP65 в состыкованном виде. 42 В / 1,2 А, до 1000 Мбит/с — Ethernet для сценического, промышленного и наружного сетевого оборудования. Серия YT, даташит серии YT (PDF).

YF — питание с замком twist-lock

Разъёмы питания с защёлкивающимся замком twist-lock, корпус из инженерного пластика, YF-24 (M24), 3 контакта, до 20 А / 500 В AC, цветовая маркировка входа/выхода питания. Применение — промышленная автоматика, LED-экраны, городское освещение. Серия YF, даташит серии YF (PDF).

Как выбрать серию под задачу

• Максимальный ток и универсальность — LP: пять типоразмеров, до 50 А, полный набор интерфейсных вставок.
• Металл и жёсткие условия — цельнометаллическая DH (−40…+85 °C) или хромированная DZ.
• Экономичный пластик — цельнопластиковый байонет YM; для простых линий на 2–3 контакта — EV.
• Передача данных — YT (RJ45, до 1000 Мбит/с) и YU (USB2.0/3.0); вставки RJ45/USB/HDMI/оптика есть также в LP, YM, BD, DH, DZ.
• Сцена и свет — YA с самозакрывающейся крышкой розетки, питание с маркировкой входа/выхода — YF.
• Помехозащищённость — YZ с экранирующим хромированным корпусом; резьбовая фиксация — YW.

Если сомневаетесь — пришлите условия эксплуатации и параметры линии, инженер предложит конкретный партномер.

Почему покупать CNLINKO у нас

• Официальный дистрибьютор CNLINKO в России: вся линейка серий со склада и под заказ.
• Поставка от 1 штуки — удобно и для серийного производства, и для опытного образца.
• Конфигуратор партномера на каждой странице серии: код заказа собирается по позициям каталога без ошибок.
• Подбор аналогов, включая кросс Weipu ↔ CNLINKO: переведём вашу спецификацию на доступную серию.
• Счёт с НДС или оплата картой, доставка транспортными компаниями по всей России.
• Каталог 422 000+ позиций от 317 производителей — закроем заявку комплектно, вместе с остальной ЭКБ.

Как заказать

Выберите серию, соберите партномер в конфигураторе на странице серии и отправьте запрос — цену и срок поставки сообщим в течение часа в рабочее время. Стартовать удобнее со страницы производителя CNLINKO: там собраны все 12 серий с даташитами. Нужен аналог Weipu или другой марки — приложите исходный партномер, подберём замену из линейки CNLINKO.
