Круглые герметичные соединители CNLINKO серии BD (M20/M24): быстроразъёмная защёлка с фиксацией одной рукой, IP68 в состыкованном состоянии (дополнительно заявлен класс IPX9K), корпус из цинкового сплава или инженерного пластика, типоразмеры BD-20 и BD-24, 2–24 контакта, фланцевые розетки на 4 отверстия и модули RJ45 CAT.6, USB 2.0/3.0, DAV 2.0/2.1 (бывший HDMI), оптика LC, до 45 А / 500 В; промышленное оборудование, энергетика, связь. Купить герметичные соединители BD со склада и под заказ, цена по запросу.

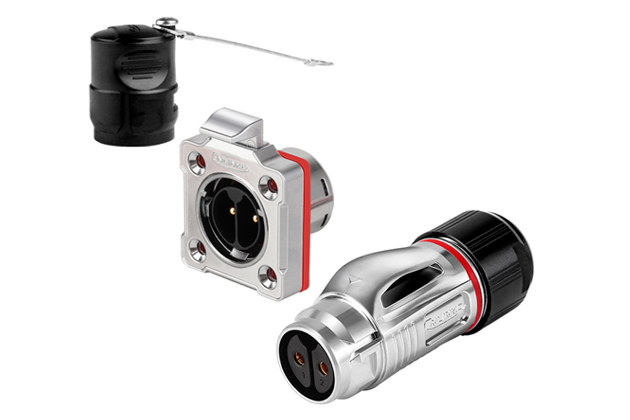

Исполнения серии BD (CNLINKO) на снимках
























Видео серии BD (CNLINKO)
О серии BD (CNLINKO)
Серия BD (CNLINKO) — разъемы производителя CNLINKO (Китай). Технические данные серии: степень защиты IP68, 2…24 контактов, ток 20–45 А, напряжение до 500 В, температуры −40…+85 °C, ресурс ≥2000 циклов. В каталоге 368 исполнений BD (CNLINKO); партномер собирается по параметрам в подборе на этой странице; PDF-каталог серии доступен для скачивания. Типовые применения — промышленная автоматизация, энергетика, телекоммуникации. Родственные серии CNLINKO (разъемы): LP (CNLINKO), DH (CNLINKO), YM (CNLINKO), YA (CNLINKO), LM (CNLINKO), YW (CNLINKO) — сравните характеристики перед выбором. По серии есть 4 статьи в блоге. Цены — от 671 ₽ с НДС за штуку; срок поставки указан в карточке каждого исполнения, образцы серии отгружаем до серийной партии.
Ключевые особенности серии BD (CNLINKO)
- ТипоразмерыBD-20 (M20) и BD-24 (M24)
- Испытательное напряжение1000 / 1500 / 2000 В AC в зависимости от исполнения
- Сопротивление контактане более 1,0 мОм (силовые), 3,0 мОм (10 А), 5,0 мОм (сигнальные); RJ45 — не более 50 мОм
- Сопротивление изоляциине менее 500 МОм
- Число сочлененийне менее 2000 (BD-20 на 14 контактов и USB — не менее 500)
- Материал контактовЗолочение по никелевому подслою
- УплотнениеСиликоновое кольцо
- Диаметр контактовØ1,0 / Ø1,5 / Ø1,8 / Ø2,7 / Ø3,0 / Ø3,5 мм в зависимости от исполнения
Общая техническая информация
| Тип соединения | Круглый с кнопочной защёлкой (snap-lock): прямая стыковка без поворота, запатентованная фиксация по трём точкам, утопленная в корпус защёлка розетки, расстыковка нажатием кнопки |
| Типоразмеры | BD-20 (M20) и BD-24 (M24) |
| Степень защиты | IP68 в состыкованном виде (дополнительно заявлен класс IPX9K) |
| Число контактов | 2…24 (BD-20: 2, 3, 4, 5, 7, 9, 12, 14; BD-24: 2, 3, 4, 5, 7, 9, 10, 12, 14, 19, 24) |
| Номинальный ток | Контактные исполнения 1,5…45 А (BD-20 до 20 А, BD-24 до 25 А, разъёмное исполнение на 3 контакта — 25 / 35 / 45 А); USB-исполнение — 900 мА |
| Номинальное напряжение | до 500 В AC (исполнения на 230, 250, 300, 400, 500 В AC) |
| Испытательное напряжение | 1000 / 1500 / 2000 В AC в зависимости от исполнения |
| Сопротивление контакта | не более 1,0 мОм (силовые), 3,0 мОм (10 А), 5,0 мОм (сигнальные); RJ45 — не более 50 мОм |
| Сопротивление изоляции | не менее 500 МОм |
| Диапазон температур | −40…+85 °C (пластиковые BD-24 на 5 контактов и USB — −25…+85 °C) |
| Число сочленений | не менее 2000 (BD-20 на 14 контактов и USB — не менее 500) |
| Материал корпуса | Цинковый сплав либо пластик SABIC (PBT). Есть комплекты со смешанным корпусом: пластиковая вилка BD-20-C02PE-02-001A стыкуется с металлической розеткой BD-20-J02SX-03-401A |
| Материал контактов | Золочение по никелевому подслою |
| Уплотнение | Силиконовое кольцо |
| Диаметр контактов | Ø1,0 / Ø1,5 / Ø1,8 / Ø2,7 / Ø3,0 / Ø3,5 мм в зависимости от исполнения |
| Сечение провода | 0,34…10 мм² (22…6 AWG) |
| Диаметр кабеля | Ø5,0…Ø14,0 мм в зависимости от исполнения |
| Монтаж | Кабельная вилка; панельная розетка на 2 или 4 крепёжных отверстия; вырез в панели Ø22,0 мм (BD-20) или Ø24,0 мм (BD-24) |
| Заделка проводов | Пайка, винтовой зажим, обжим (crimp); RJ45 — CAT.3…CAT.6 |
| Превышение температуры | не более 30 К при номинальном токе |
| Стойкость к солевому туману | не менее 72 ч у металлического исполнения; пластиковое — выше металлического |
| Исполнения интерфейсов | Контактные, RJ45, USB 2.0/3.0, оптические LC (1 или 2 волокна) |
| Стандарты и сертификаты | UL, TÜV, CQC, CE, RoHS, REACH; система менеджмента — IATF 16949, ISO 9001, ISO 13485, ISO 14001, ISO 45001, ISO 50001 |
| Награды и патенты | German Red Dot Design Award, 22-я (2023) Шэньчжэньская премия за инновации; 4 национальных и 4 зарубежных патента на изобретение |
| Сопротивление контакта, не более | 1…50 мОм |
| Сопротивление изоляции, не менее | ≥500 МОм |
| Контакты | ⌀2,7*2 / ⌀1,5 / ⌀1,0*14 / ⌀1,0*9 / 8 / ⌀3,0 |
| Ресурс сочленений | ≥2000 циклов |
| Оконцевание | пайка / винтовое / CAT.3 ~ CAT.6 |
Как читать обозначение BD (CNLINKO)
Поля обозначения и допустимые варианты по каталогу (Подбор BD (CNLINKO)); точное сочетание полей для конкретного исполнения проверяет подбор ниже.
| Типоразмер {size} | BD-20 (до 20 А)BD-24 (до 45 А) |
| Вид контактов {gender} | вилка (male — штыревые контакты)розетка (female — гнездовые контакты) |
| Вид корпуса {body} | кабельная часть (plug)приборная часть (панельная розетка) |
| Число контактов {contacts} | 2 контакта3 контакта4 контакта5 контактов7 контактов8 контактов9 контактов10 контактов12 контактов14 контактов19 контактов24 контактов |
| Заделка контактов {term} | пайка (soldering) |
| Материал корпуса {mat} | пластик (инженерный)металл (цинковый сплав) |
| Исполнение и монтаж {tail} | кабельная вилка · код -001кабельная вилка · код -001Aкабельная вилка · код -035кабельная вилка · код -050розетка, фланец на 2 отверстия · код -207розетка, фланец на 2 отверстия · код -207Aрозетка, фланец на 2 отверстия · код -237розетка, фланец на 2 отверстия · код -257розетка, фланец на 4 отверстия · код -401Aрозетка, фланец на 4 отверстия · код -407розетка, фланец на 4 отверстия · код -407Aрозетка, фланец на 4 отверстия · код -437розетка, фланец на 4 отверстия · код -450 |
Подбор партномера
Подбор партномера доступен авторизованным пользователям. Войдите в личный кабинет (кнопка «Войти» в шапке).
Товары серии
| Изобр. | Наименование | Цена | Даташит | |
|---|---|---|---|---|
![]() | BD-20-C02PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 940 ₽ | Открыть | |
![]() | BD-20-C02PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP6 | 1 873 ₽ | Открыть | |

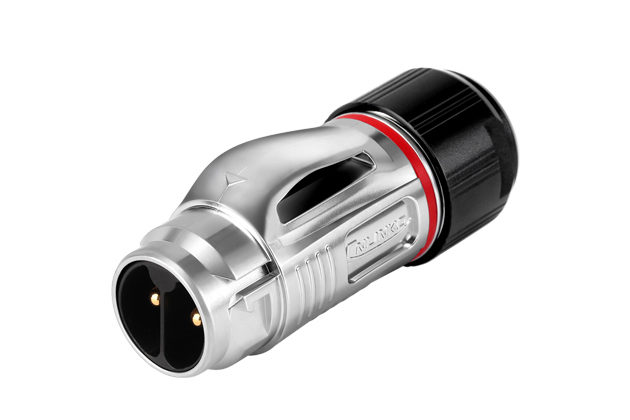

![]() | BD-20-C02PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 1 026 ₽ | Открыть | |
![]() | BD-20-C02PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |

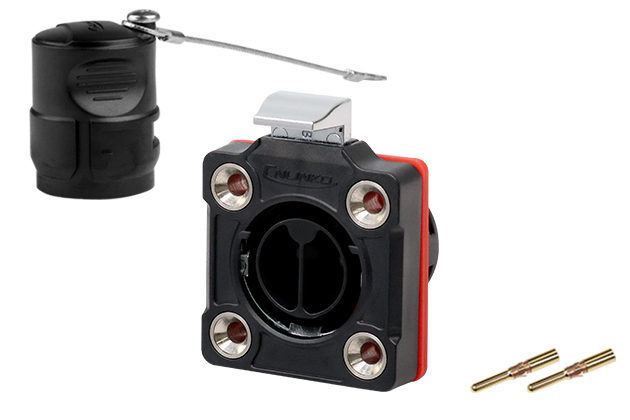

![]() | BD-20-C02SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | 1 707 ₽ | Открыть | |

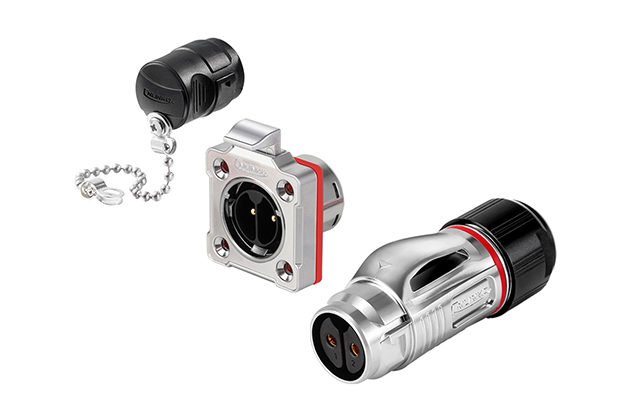

![]() | BD-20-C02SX-03-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C02SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | 1 209 ₽ | Открыть | |
![]() | BD-20-C02SX-32-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | 1 920 ₽ | Открыть | |
![]() | BD-20-C02SX-33-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |

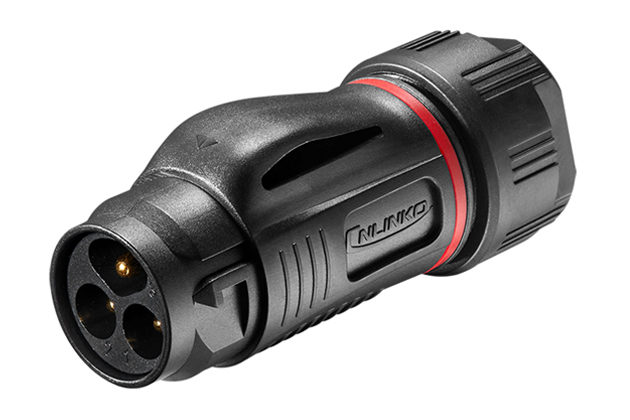

![]() | BD-20-C03PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 739 ₽ | Открыть | |
![]() | BD-20-C03PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |

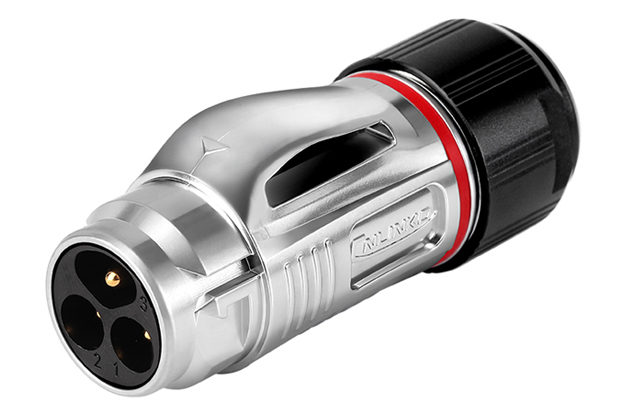

![]() | BD-20-C03PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 1 091 ₽ | Открыть | |
![]() | BD-20-C03PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |

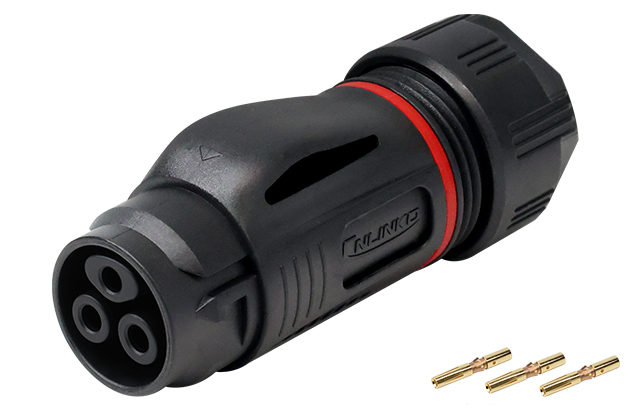

![]() | BD-20-C03PE-32-003A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | ~1 418 ₽ | Открыть | |

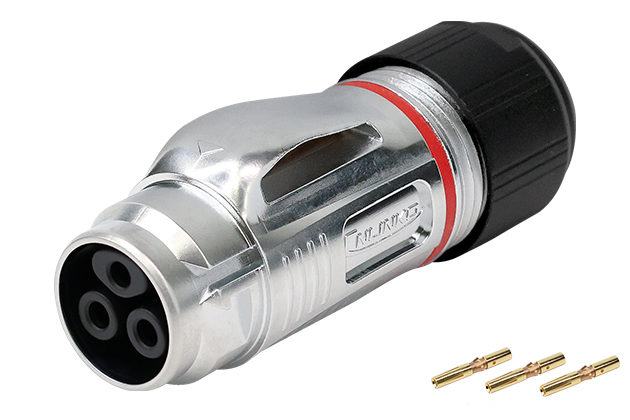

![]() | BD-20-C03PE-33-003A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | ~1 418 ₽ | Открыть | |
![]() | BD-20-C03SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C03SX-03-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C03SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | 1 979 ₽ | Открыть | |
![]() | BD-20-C03SX-32-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |

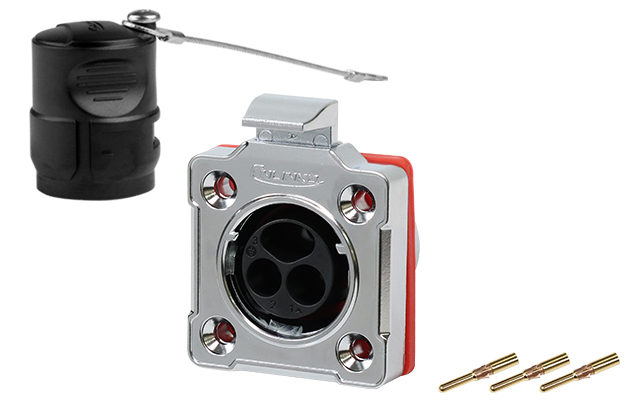

![]() | BD-20-C03SX-33-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C04PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 671 ₽ | Открыть | |

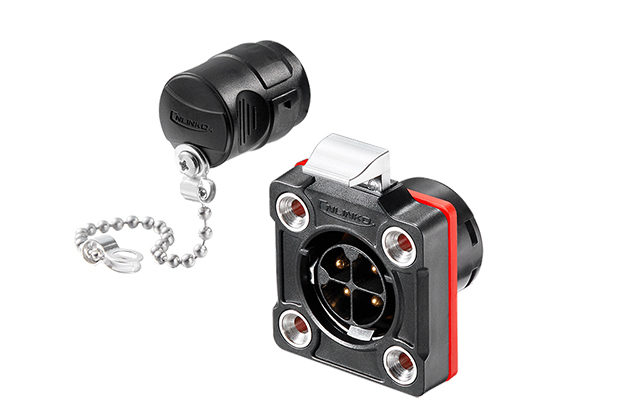

![]() | BD-20-C04PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 4, соединение быстроразъёмное (защёлка), IP6 | 2 054 ₽ | Открыть | |

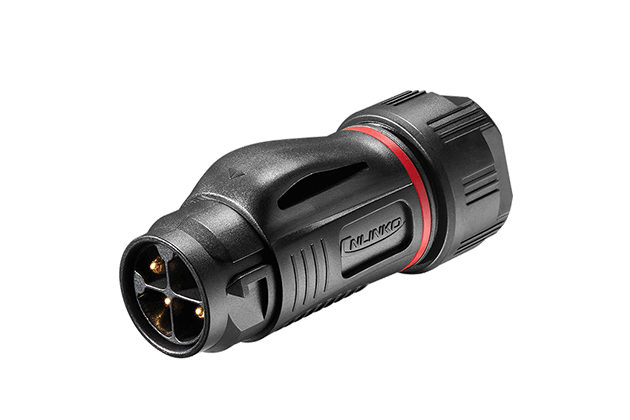

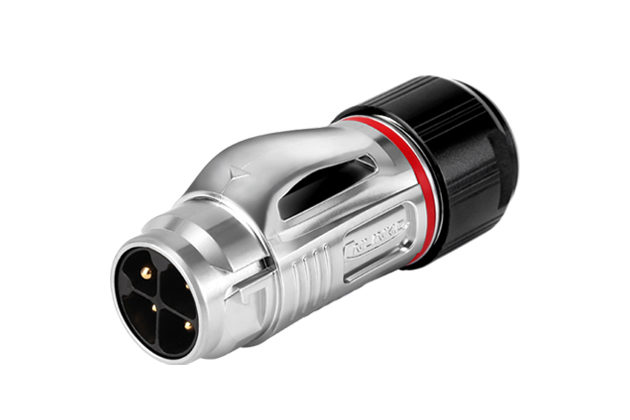

![]() | BD-20-C04PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 1 189 ₽ | Открыть | |

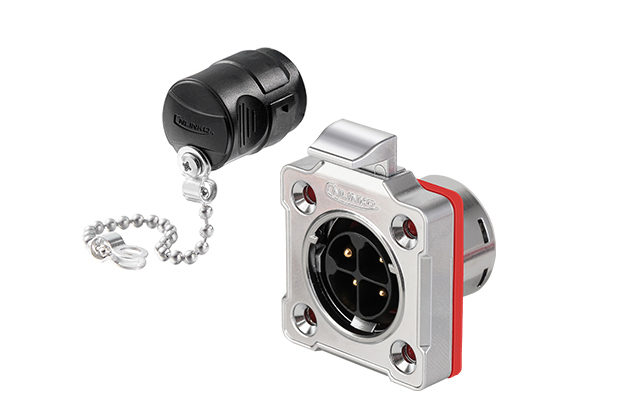

![]() | BD-20-C04PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 4, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |
![]() | BD-20-C04SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C04SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C05PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 696 ₽ | Открыть | |
![]() | BD-20-C05PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 5, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |
![]() | BD-20-C05PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 1 055 ₽ | Открыть | |
![]() | BD-20-C05PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 5, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |
![]() | BD-20-C05SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | 1 621 ₽ | Открыть | |
![]() | BD-20-C05SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C07PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 7, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | ~1 418 ₽ | Открыть | |
![]() | BD-20-C07PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 7, соединение быстроразъёмное (защёлка), IP6 | 1 885 ₽ | Открыть | |
![]() | BD-20-C07PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 7, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 1 138 ₽ | Открыть | |
![]() | BD-20-C07PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 7, соединение быстроразъёмное (защёлка), IP6 | 1 979 ₽ | Открыть | |
![]() | BD-20-C07SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 7, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C07SX-03-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 7, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | 1 876 ₽ | Открыть | |
![]() | BD-20-C07SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 7, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C08PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 8, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | ~1 418 ₽ | Открыть | |
![]() | BD-20-C08PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 8, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |
![]() | BD-20-C08PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 8, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | ~1 418 ₽ | Открыть | |
![]() | BD-20-C08PE-03-051A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 8, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 1 138 ₽ | Открыть | |
![]() | BD-20-C08PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 8, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |
![]() | BD-20-C08SX-02-453A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 8, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C08SX-03-453A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 8, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C09PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 9, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | ~1 418 ₽ | Открыть | |
![]() | BD-20-C09PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 9, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |
![]() | BD-20-C09PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 9, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоян | 1 055 ₽ | Открыть | |
![]() | BD-20-C09PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 9, соединение быстроразъёмное (защёлка), IP6 | ~1 418 ₽ | Открыть | |
![]() | BD-20-C09SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 9, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C09SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 9, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | 1 232 ₽ | Открыть | |
![]() | BD-20-C12PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 12, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоя | ~1 418 ₽ | Открыть | |
![]() | BD-20-C12PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 12, соединение быстроразъёмное (защёлка), IP | ~1 418 ₽ | Открыть | |
![]() | BD-20-C12PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 12, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоя | 1 157 ₽ | Открыть | |
![]() | BD-20-C12PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 12, соединение быстроразъёмное (защёлка), IP | ~1 418 ₽ | Открыть | |
![]() | BD-20-C12SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 12, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C12SX-03-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 12, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C12SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 12, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | 1 960 ₽ | Открыть | |
![]() | BD-20-C14PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 14, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоя | ~1 418 ₽ | Открыть | |
![]() | BD-20-C14PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 14, соединение быстроразъёмное (защёлка), IP | ~1 418 ₽ | Открыть | |
![]() | BD-20-C14PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), штырь (male), 14, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоя | 1 193 ₽ | Открыть | |
![]() | BD-20-C14PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), штырь (male), 14, соединение быстроразъёмное (защёлка), IP | ~1 418 ₽ | Открыть | |
![]() | BD-20-C14SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 14, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-C14SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), штырь (male), 14, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнительно | ~1 418 ₽ | Открыть | |
![]() | BD-20-J02PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | |

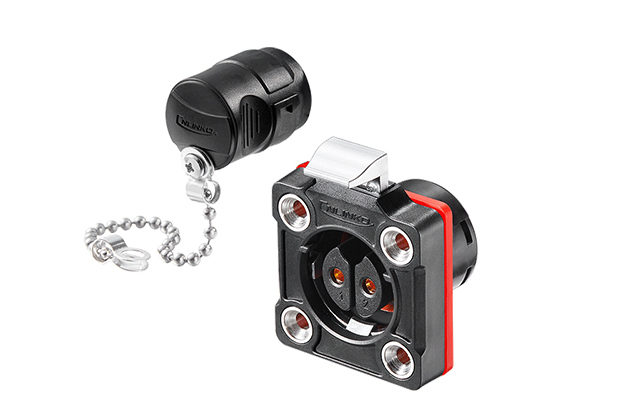

![]() | BD-20-J02PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), | ~1 418 ₽ | Открыть | |

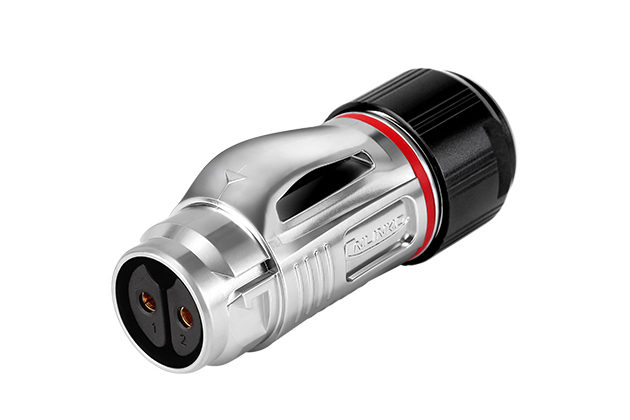

![]() | BD-20-J02PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | 1 885 ₽ | Открыть | |

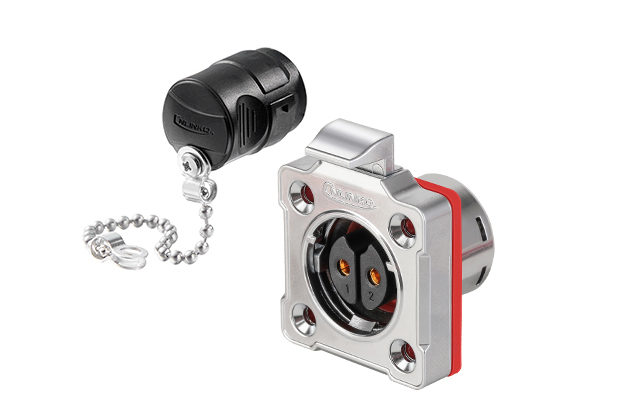

![]() | BD-20-J02PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), | ~1 418 ₽ | Открыть | |

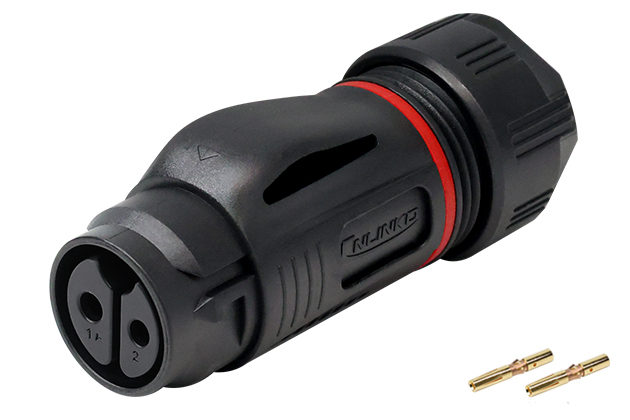

![]() | BD-20-J02PE-32-003A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | 1 360 ₽ | Открыть | |

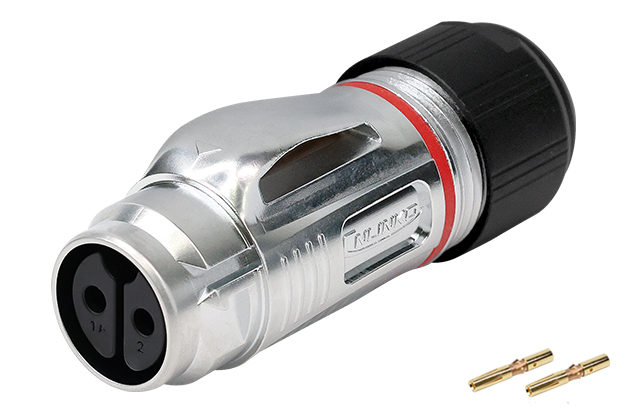

![]() | BD-20-J02PE-33-003A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | |

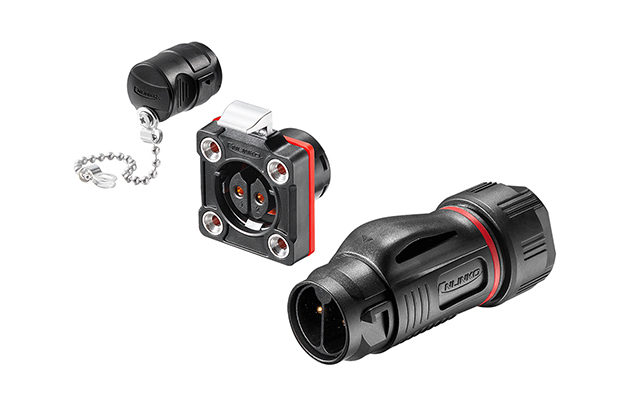

![]() | BD-20-J02SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 1 867 ₽ | Открыть | |
![]() | BD-20-J02SX-03-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 1 218 ₽ | Открыть | |
![]() | BD-20-J02SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 2, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | ~1 418 ₽ | Открыть | |
![]() | BD-20-J03PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | |
![]() | BD-20-J03PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 3, соединение быстроразъёмное (защёлка), | ~1 418 ₽ | Открыть | |
| BD-20-J03PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | ||
![]() | BD-20-J03PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 3, соединение быстроразъёмное (защёлка), | ~1 418 ₽ | Открыть | |
![]() | BD-20-J03SX-02-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 1 556 ₽ | Открыть | |
![]() | BD-20-J03SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | ~1 418 ₽ | Открыть | |
![]() | BD-20-J03SX-03-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 1 368 ₽ | Открыть | |
![]() | BD-20-J03SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 3, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | ~1 418 ₽ | Открыть | |

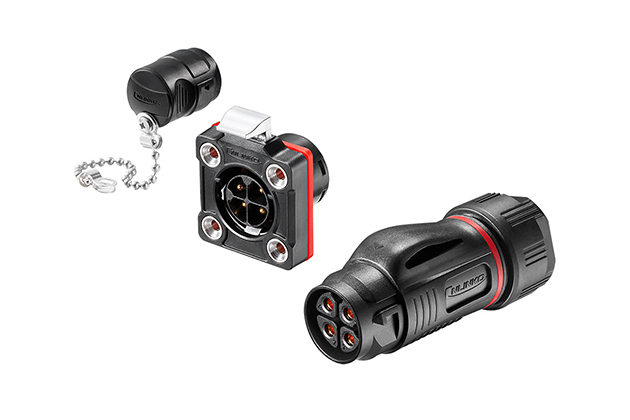

![]() | BD-20-J04PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | |
![]() | BD-20-J04PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 4, соединение быстроразъёмное (защёлка), | 1 123 ₽ | Открыть | |

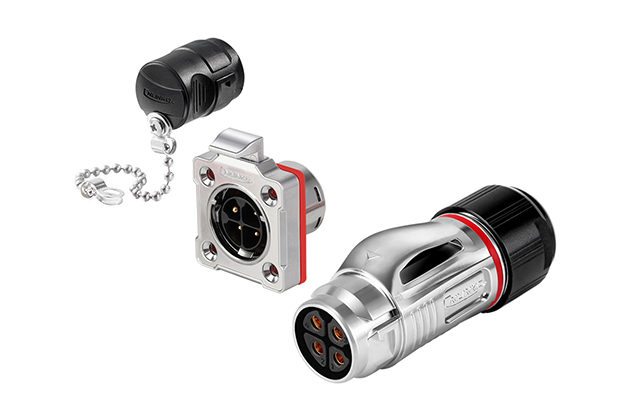

![]() | BD-20-J04PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | |

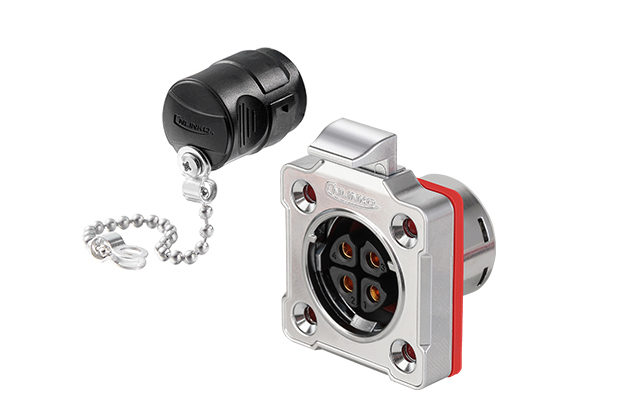

![]() | BD-20-J04PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 4, соединение быстроразъёмное (защёлка), | ~1 418 ₽ | Открыть | |
![]() | BD-20-J04SX-02-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 1 732 ₽ | Открыть | |
![]() | BD-20-J04SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | ~1 418 ₽ | Открыть | |
![]() | BD-20-J04SX-03-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 1 455 ₽ | Открыть | |
![]() | BD-20-J04SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 4, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 2 054 ₽ | Открыть | |
![]() | BD-20-J05PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | |
![]() | BD-20-J05PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 5, соединение быстроразъёмное (защёлка), | ~1 418 ₽ | Открыть | |
![]() | BD-20-J05PE-03-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | |
![]() | BD-20-J05PE-03-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 5, соединение быстроразъёмное (защёлка), | ~1 418 ₽ | Открыть | |
![]() | BD-20-J05SX-02-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 1 653 ₽ | Открыть | |
![]() | BD-20-J05SX-02-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | ~1 418 ₽ | Открыть | |
![]() | BD-20-J05SX-03-401A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | 1 418 ₽ | Открыть | |
![]() | BD-20-J05SX-03-403A Герметичный соединитель CNLINKO серии BD: BD-20 (до 20 А), гнездо (female), 5, соединение быстроразъёмное (защёлка), IP68 в состыкованном состоянии (дополнитель | ~1 418 ₽ | Открыть | |
![]() | BD-20-J07PE-02-001A Герметичный соединитель CNLINKO серии BD (кабельная вилка): BD-20 (до 20 А), гнездо (female), 7, соединение быстроразъёмное (защёлка), IP68 в состыкованном сост | ~1 418 ₽ | Открыть | |
![]() | BD-20-J07PE-02-401A Герметичный соединитель CNLINKO серии BD (приборная розетка, фланец на 4 отверстия): BD-20 (до 20 А), гнездо (female), 7, соединение быстроразъёмное (защёлка), | ~1 418 ₽ | Открыть |
Все партномера серии BD (CNLINKO) — страница 1 из 4
Всего позиций в серии: 368. Каждый партномер ведёт на карточку товара с ценой, наличием и даташитом.
Популярные исполнения серии BD (CNLINKO)
Исполнения, которые чаще всего запрашивают у нас: карточка с ценой, наличием и сроком поставки.
Поставка серии BD (CNLINKO)
Поставляем BD (CNLINKO) со склада (отгрузка 1–2 рабочих дня) и под заказ с подтверждением срока до запуска. Оплата по счёту с НДС, для физлиц — картой онлайн. Доставка транспортными компаниями по всей России, от 1 штуки. По снятым с производства и дефицитным позициям подбираем взаимозаменяемые аналоги с таблицей соответствия. Запросите цену по вашему партномеру — ответим с наличием и сроком.
Родственные серии CNLINKO
Тот же производитель и тип изделия — сравните защиту, контакты и температуры перед выбором.
Серия LP (CNLINKO)
LP — серия круглых герметичных соединителей CNLINKO: корпуса M12, M16, M20, M24, M28 и M32, от 2 до 24 контактов плюс…
Серия DH (CNLINKO)
Серия DH — круглые промышленные соединители CNLINKO с литым металлическим корпусом из сплавов цинка и алюминия. Замок…
Серия YM (CNLINKO)
Круглые герметичные соединители CNLINKO серии YM: байонет с поворотным кольцом и трёхточечным замком, IP68 в состыкова…
Серия YA (CNLINKO)
Круглые герметичные соединители CNLINKO серии YA (M20): байонетное соединение, самозакрывающаяся крышка розетки, IP68…
Серия LM (CNLINKO)
Герметичные соединители CNLINKO серии LM (LM12): компактные круглые разъёмы M12 с резьбовой фиксацией и кодировкой A,…
Серия YW (CNLINKO)
Круглые герметичные соединители CNLINKO серии YW: резьбовая фиксация, IP68 в состыкованном состоянии (дополнительно за…
Все серии CNLINKO
В каталоге 15 серий CNLINKO. На странице производителя — все серии с фильтрами по типу изделия, PDF-каталоги, статьи, взаимозаменяемые серии и цены «от» по ключевым сериям.
Роль серии BD (CNLINKO) в разработке
Разъём с кнопочной защёлкой для оборудования, которое переподключают одной рукой: вилка вставляется прямо, без поворота, фиксируется в трёх точках и снимается нажатием кнопки. M20 и M24, от 2 до 24 контактов, до 20 А у M20 и до 45 А у трёхконтактного исполнения M24 при напряжении до 500 В AC; IP68 и IPX9K, −40…+85 °C, корпус из цинкового сплава или PBT; вставки RJ45, USB и оптика LC.
- быстросъёмный разъём на панели без вращения кольца
- силовой ввод 45 А на трёх контактах
- Ethernet или USB через круглый разъём IP68
Где применяют серию BD (CNLINKO)
Документация серии BD (CNLINKO)
📚 Статьи по теме
Все 15 серий герметичных разъёмов CNLINKO по группам замков — защёлка, байонет, резьба, интерфейсные: сводная таблица по типоразмерам, току,…
CNLINKO BD: герметичные соединители M20 и M24 с защёлкой одной рукой — обзор, исполнения и применениеСерия BD — круглые герметичные соединители CNLINKO с кнопочной защёлкой и трёхточечной фиксацией: IP65/IP67/IP68, −40…+85 °C, типоразмеры BD…
Разъёмы CNLINKO: как выбрать герметичную серию под задачуLP, YM, BD, DH, YW, YT и другие серии CNLINKO различаются способом стыковки, материалом корпуса и типоразмером. Разбираем порядок выбора сер…
Разъёмы CNLINKO и Weipu: сравнение серий и замена друг другаWeipu и CNLINKO не стыкуются между собой ни в одной паре серий — замена идёт только парой «вилка плюс розетка». Разбираем соответствия SP, S…
Вопросы о серии BD (CNLINKO)
Какая степень защиты у серии BD (CNLINKO)?
Степень защиты: IP68 в состыкованном виде (дополнительно заявлен класс IPX9K).
Сколько контактов у разъёмов серии BD (CNLINKO)?
Число контактов: 2…24 (BD-20: 2, 3, 4, 5, 7, 9, 12, 14; BD-24: 2, 3, 4, 5, 7, 9, 10, 12, 14, 19, 24). Номинальный ток: Контактные исполнения 1,5…45 А (BD-20 до 20 А, BD-24 до 25 А, разъёмное исполнение на 3 контакта — 25 / 35 / 45 А); USB-исполнение — 900 мА.
Рабочий диапазон температур серии BD (CNLINKO)?
Диапазон температур: −40…+85 °C (пластиковые BD-24 на 5 контактов и USB — −25…+85 °C).
Как читать обозначение и подобрать партномер BD (CNLINKO)?
Обозначение складывается из полей: типоразмер, вид контактов, вид корпуса, число контактов, заделка контактов, материал корпуса, исполнение и монтаж (схема BD-{size}-{gender}{contacts}{body}-{term}{mat}-{tail}). Таблица вариантов — в блоке «Как читать обозначение», подбор по параметрам — на этой странице.
Где скачать даташит серии BD (CNLINKO)?
PDF серии — кнопкой «PDF серии» в шапке и в блоке «Документация»; у отдельных исполнений даташит открывается из таблицы товаров.
Сколько исполнений серии BD (CNLINKO) есть в каталоге?
368 партномеров. Список с ценами — в таблице «Товары серии» ниже, постранично; популярные исполнения вынесены отдельным блоком.
Нужна серия BD (CNLINKO) под проект?
Отправьте запрос — подберём партномера и аналоги, рассчитаем цены и сроки поставки.
