Разработка электроники на заказ: что это и кому нужно
Разработка электроники на заказ — это выполнение силами внешнего конструкторского бюро всего цикла создания изделия или его части: от технического задания и схемотехники до корпуса, конструкторской документации, опытного образца и подготовки серийного производства. В отличие от покупки готового прибора заказчик получает изделие под свою задачу, а в отличие от содержания собственного КБ — платит только за выполненный объём работ и не держит в штате конструкторов, технологов и станочный парк.
Кому это нужно на практике:
- разработчикам программно-аппаратных комплексов — есть плата и ПО, нет корпуса, теплоотвода и документации для серии;
- приборостроительным предприятиям — пиковая загрузка собственного КБ или задачи вне профиля: корпус, оснастка, панели;
- интеграторам и производителям оборудования — замена снятого с производства импортного узла через реверс-инжиниринг и перевыпуск КД;
- снабженцам и руководителям проектов — «некомплект»: изделие собрано на 90 %, а на остальные 10 % нет чертежей или исполнителя;
- компаниям, готовящим изделие к серии — снижение себестоимости конструкции без потери функций.
Наше конструкторское бюро и производственная площадка в Санкт-Петербурге берут изделие целиком или по частям: корпуса всех типов, радиоэлектронные модули, КД по ЕСКД, изготовление деталей и корпусов на ЧПУ, реверс-инжиниринг, аутсорсинг инженерных работ. Как устроен проект по этапам и какие документы появляются на каждом из них — в статье Разработка электроники на заказ: этапы и документы.
Разработка корпусов приборов: 19", носимые, стандартные, удешевление
Корпус определяет, как изделие будет установлено, охлаждено, защищено и обслужено, и часто составляет заметную долю себестоимости, поэтому тип корпуса выбираем до трассировки плат. Четыре типовых направления:
| Тип корпуса | Особенности конструкции | Когда выбирать |
|---|

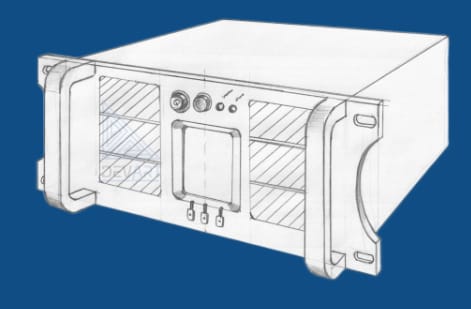

| Для 19" стоек (482,6 мм, высота кратна 1U) | Фрезерованное или листовое шасси, лицевая панель под индикацию, дисплей и разъёмы, ручки, направляющие, оребрённые боковины или обдув | Стационарное оборудование в шкафах и стойках: источники питания, вычислители, коммутационные и измерительные блоки |

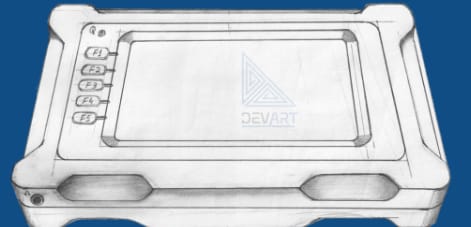

| Носимая и переносная аппаратура | Ударопрочные накладки, ручки, герметичные кнопки и разъёмы, аккумуляторный отсек, расчёт на падение и вибрацию; вариант — носимая 19" стойка в быстросъёмных защитных кейсах | Полевые приборы, мобильные комплексы, аппаратура, которую переносят и перевозят |

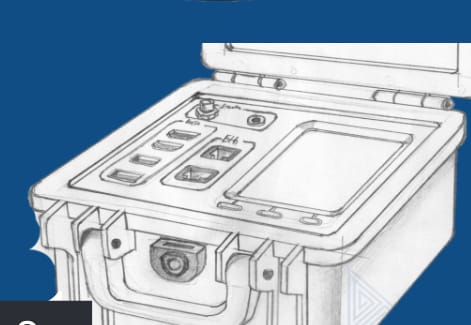

| Изделие в стандартном корпусе или кейсе | Серийный приборный корпус или защитный кейс + собственная лицевая панель, внутренний каркас, крепление плат, вводы и уплотнения | Малые серии и сжатые сроки: не нужна оснастка под оригинальный корпус |

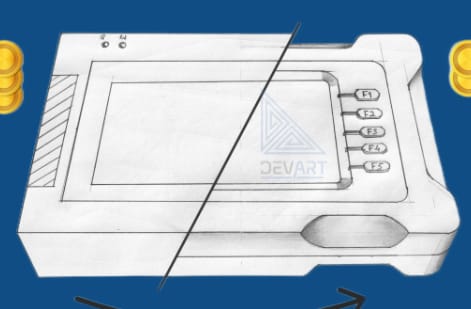

| Переработка существующего корпуса | Замена фрезерованных деталей гнутыми, унификация панелей, сокращение крепежа и операций, доступные материалы; посадочные места и функции сохраняются | Подготовка к серии, снижение себестоимости, замена недоступных материалов и комплектующих |

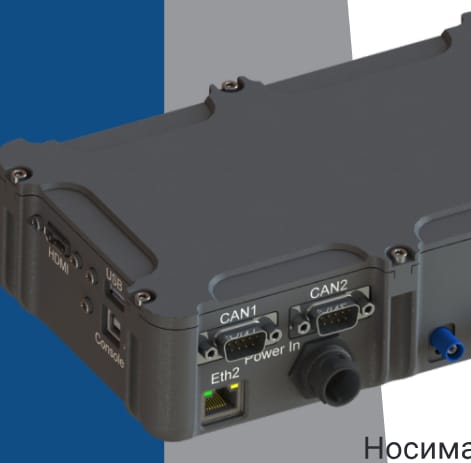

Примеры — источник питания для 19" стойки, блок автомобильной системы камер с CAN/Ethernet/USB, плата PCI вычислителя с радиатором, носимая 19" стойка в защитных кейсах — показаны в галерее выше. О конструктивных решениях для стоечных и носимых корпусов — в статье Разработка корпусов приборов: 19 дюймов и носимая аппаратура.
Конструкторская документация по ЕСКД — единый язык, на котором изделие передаётся из КБ на производство, от одного подрядчика к другому и из поколения в поколение сотрудников. Мы оформляем КД по требованиям стандартов ЕСКД (ГОСТ 2.xxx) и ведём стадии разработки по ГОСТ 2.103:
- Техническое предложение — анализ ТЗ, варианты решения, обоснование выбранного.
- Эскизный проект — принципиальные конструктивные решения, компоновка, общее представление об устройстве и принципе работы.
- Технический проект — окончательные технические решения, полное представление о конструкции, расчёты.
- Рабочая конструкторская документация — чертежи, спецификации, схемы и ведомости, по которым изделие изготавливается и контролируется; корректировка по результатам опытного образца с присвоением литер.
Для большинства коммерческих изделий достаточно эскизного проекта и рабочей КД; для изделий ответственного применения выполняем полный цикл. В комплект, в зависимости от задачи, входят чертежи, спецификации, схемы электрические, перечни элементов, ведомости покупных изделий, 3D-модели, а по отдельному заданию — ТУ, программа и методика испытаний, паспорт и руководство по эксплуатации. Документы выпускаем в системе обозначений заказчика или в нашей, с нормоконтролем, в форматах PDF, DWG/DXF, STEP и нативных файлах CAD. Права на КД остаются у заказчика.
Изготовление деталей и корпусов на ЧПУ: материалы, точность, покрытия

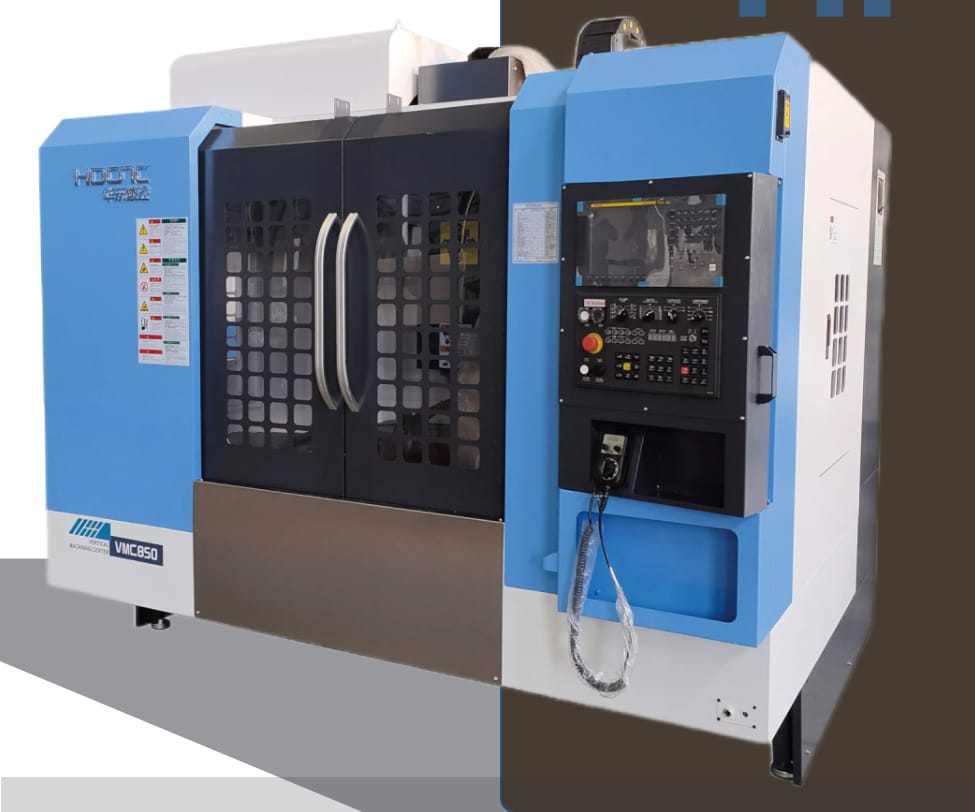

Производственная площадка построена вокруг вертикального фрезерного обрабатывающего центра VMC850 (2024 г.): ходы по X и Y — 1000×500 мм, по Z — 560 мм, масса заготовки — до 500 кг. Крупные корпусные детали — основание моноблока 635×410×47 мм, панели 19" блоков, плиты длиной до полуметра — обрабатываются за один установ, что сохраняет точность взаимного расположения отверстий и посадочных поверхностей. Для тонкостенных панелей и крышек используем вакуумный стол собственной разработки на базе мобильной вакуумной станции SC20.220.50: деталь удерживается по всей плоскости без прижимов и не коробится.
| Материал | Где применяем | Типовые покрытия и отделка |
|---|

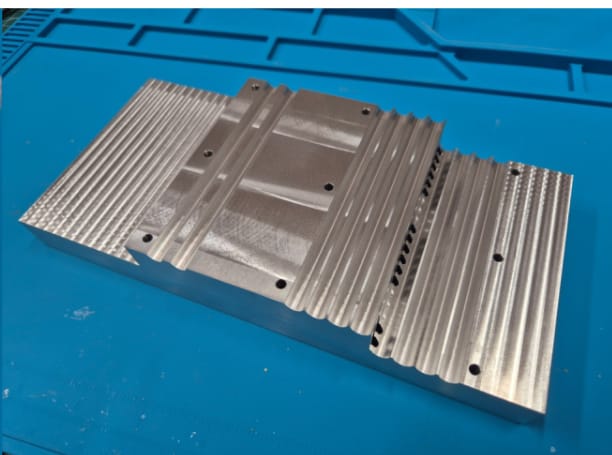

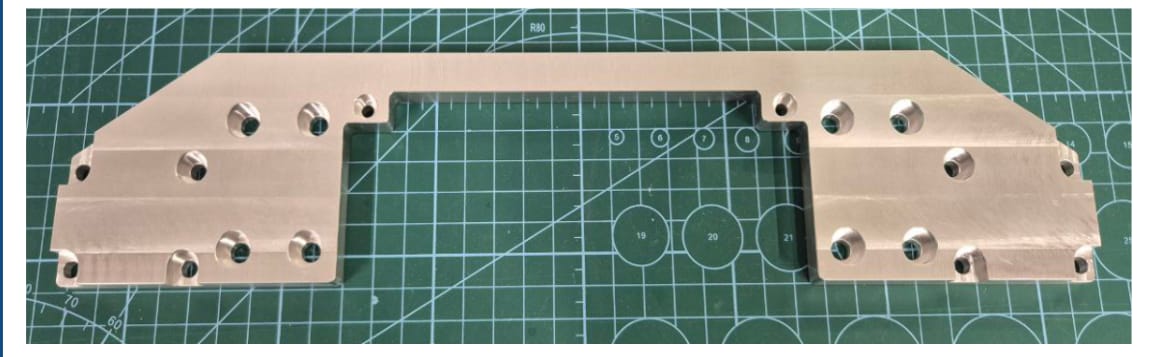

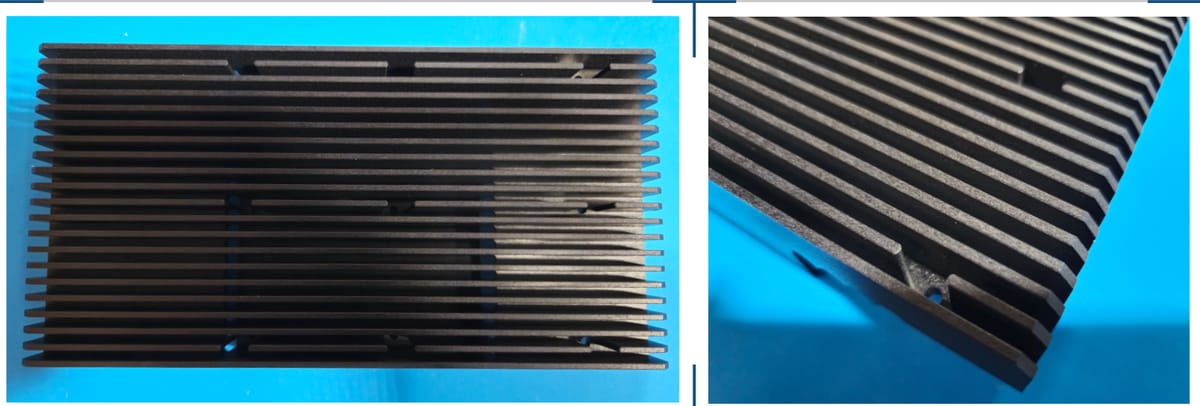

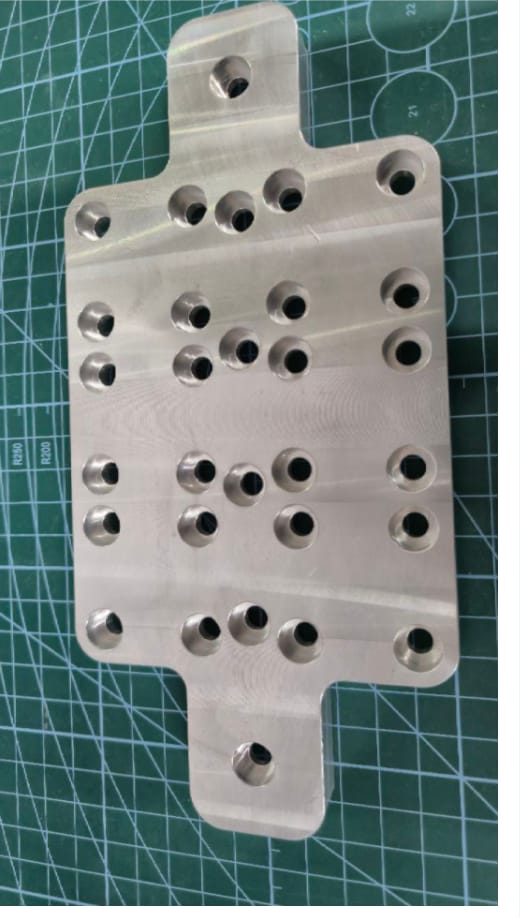

| Алюминий Д16 (Д16Т) | Корпуса, основания, панели, радиаторы, плиты и державки оснастки — основной материал фрезерованных деталей | Хим. окс. (с сохранением проводимости), ан. окс. в том числе чёрное, порошковая окраска, аквабласт |
| Алюминий АМг6 | Панели и корпуса, где нужны свариваемость и коррозионная стойкость, листовые конструкции | Хим. окс., ан. окс., порошковая окраска |

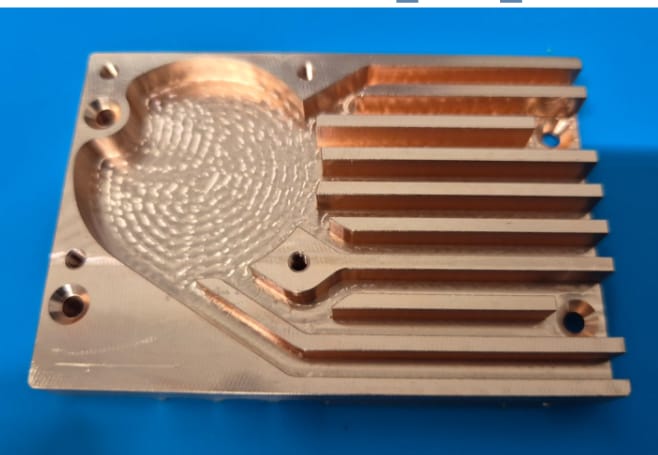

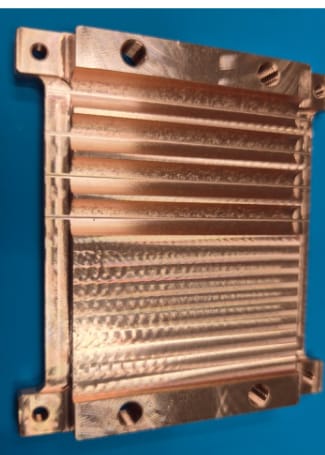

| Медь М1 | Радиаторы и теплоотводящие вставки под мощные элементы, токоведущие детали | Без покрытия; никелирование по требованию |
| Стали конструкционные и нержавеющие | Листовые корпуса, кожухи, кронштейны, шасси, оснастка | Порошковая окраска, гальванические покрытия по чертежу |
| Латунь, пластики (капролон, фторопласт, поликарбонат, текстолит) | Втулки, изоляторы, направляющие, окна индикации, прокладки | Без покрытия |
Допуски назначаем в чертеже под функцию детали: посадочные и базовые размеры — с указанными допусками, свободные — по общим допускам; перед запуском проверяем технологичность и согласуем спорные места. Листовые детали — лазерная резка и гибка с развёртками под конкретный листогиб. Лицевые панели дополняем гравировкой и металлографикой — надписи, пиктограммы, обозначения разъёмов, стойкие к истиранию. Покрытие и его толщину закладываем в чертёж заранее, чтобы посадки и резьбы после обработки остались в допуске.
Реверс-инжиниринг: от детали к модели и производству
Реверс-инжиниринг — восстановление конструкторской документации по существующей детали: для замены снятых с производства узлов, ремонта импортного оборудования, повторения или доработки детали, на которую нет чертежей. Последовательность такая:
- Сканирование ручным 3D-сканером EinScan Pro 2X Plus — облако точек и полигональная сетка; блестящие и мелкие поверхности матируем.
- Контрольные измерения критичных сопряжений инструментом — посадки, резьбы, межосевые расстояния.
- Построение параметрической 3D-модели с плоскостями, отверстиями и радиусами: в модель закладываем номиналы и допуски, а не «как измерили», исправляем износ и дефекты оригинала.
- Выпуск КД по ЕСКД и при необходимости адаптация под доступный материал и технологию — фрезеровка, лист, литьё, 3D-печать.
- Изготовление детали на нашем производстве и проверка на месте установки.
Пример — пластиковая панель сложной формы с окнами и защёлками: после сканирования получено облако точек, по нему построена 3D-модель, готовая к изготовлению. Так же восстанавливаем корпуса, панели, кронштейны, радиаторы, детали из металла и пластика.
Из чего складывается стоимость разработки
Единой «цены за корпус» или «цены за проект» не существует: стоимость определяется объёмом конструкторской работы, числом оригинальных деталей, требованиями к изделию и тиражом (подготовка — программы, оснастка, наладка — делится на партию, поэтому серия в пересчёте на штуку дешевле). Каждый проект считаем по этапам и показываем разбивку в коммерческом предложении.
| Фактор | Как влияет | Как снизить |
|---|
| Тип корпуса | Оригинальный фрезерованный дороже листового; стандартный кейс с собственной панелью — самый быстрый | Выбирать тип под тираж: малые серии — стандартный корпус, большие — лист |
| Число оригинальных деталей | Каждая деталь — модель, чертёж, программа, установ, контроль | Унифицировать панели и крепёж, использовать покупные детали |
| Защита и теплоотвод | Герметизация, расчёт и изготовление радиаторов, ЭМС-решения | Требовать только то, что нужно по условиям эксплуатации |
| Объём КД и испытаний | Полный цикл по ГОСТ 2.103 с ТУ, ПМ и эксплуатационной документацией дороже рабочей КД; испытания на внешние воздействующие факторы с протоколами — отдельно | Зафиксировать в ТЗ реально необходимый состав документов и перечень испытаний |
| Комплектующие | Разъёмы и ЭКБ с длинным сроком или снятые с производства удорожают и задерживают | Брать позиции из каталога и склада, допускать аналоги |
Комплектующие считаем сразу по каталогу и складу connect-one.ru — в КП разработка и изготовление указаны вместе с разъёмами, кабельными сборками и ЭКБ; спецификацию можно загрузить через форму BOM.
Что подготовить заказчику
Чем полнее исходные данные, тем быстрее расчёт и меньше итераций. Присылать всё сразу не обязательно — недостающее уточним, — но работу ускоряют:
- Описание задачи: назначение изделия, где и как оно эксплуатируется и обслуживается.
- Что внутри: платы (габариты, 3D-модель или фото), источники питания, аккумуляторы, дисплеи, органы управления, тепловыделение.
- Интерфейсы и разъёмы: перечень портов на панелях, предпочтительные серии соединителей, направление выхода кабелей.
- Условия эксплуатации: температура, влажность, вибрация и удары, степень защиты, требования к ЭМС.
- Тираж и сроки: образец, установочная партия, серия; желаемые даты этапов.
- Документы: система обозначений КД, нужны ли ТУ, программа и методика испытаний, паспорт, руководство по эксплуатации; формат файлов.
- Для реверс-инжиниринга и изготовления по вашим чертежам: деталь или КД в любом формате, материал, покрытие, количество.
Почему разработка у дистрибьютора компонентов
Обычно КБ проектирует изделие, а потом ищет, где купить разъёмы и ЭКБ и кто сделает жгуты. У нас конструкторское бюро и производство работают рядом со складом и каталогом, поэтому:
- Разъёмы и ЭКБ подбираются по наличию — в 3D-модель и КД попадают соединители, которые есть на складе или поставляются в понятный срок, с реальными посадочными местами: разъёмы и соединители, серии D38999, M12, СНЦ144, каталог по типам изделий.
- Кабельные сборки и жгуты для изделия изготавливаются на нашей площадке по той же КД — изготовление кабельных сборок: корпус, платы и кабели приходят одной поставкой с прозвонкой и маркировкой.
- BOM считается сразу — цены, сроки и наличие по каждой позиции через форму BOM; для дефицитных и снятых с производства компонентов — подбор аналогов.
- Один договор и один ответственный — разработка, детали, покрытия, жгуты и комплектующие как комплексная поставка, без согласования сроков между несколькими подрядчиками.
Чтобы начать, пришлите описание задачи, эскиз или существующее изделие через форму на странице контактов — уточним данные, сделаем компоновку и подготовим коммерческое предложение с этапами и сроками.
