Разъёмы CNLINKO: как выбрать герметичную серию под задачу

CNLINKO (Linko Electric) делает узкий класс изделий: промышленные герметичные круглые соединители со степенью защиты IP65, IP67 и IP68 (у отдельных исполнений серий YT и YF — IP44). Поэтому выбор внутри бренда идёт не по «уровню защиты» — он высокий у всех серий, — а по способу стыковки, материалу корпуса, типоразмеру и типу передаваемого сигнала. Обзор бренда целиком — на странице разъёмы CNLINKO, список серий с фильтрами — в карточке производителя CNLINKO.

Шаг 1. Способ соединения

Защёлка одной рукой

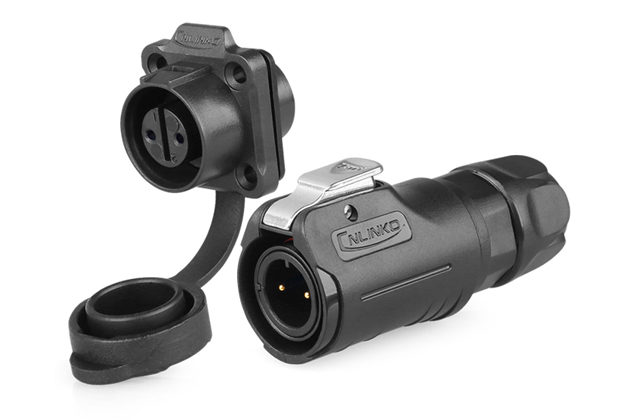

Серии LP (типоразмеры LP-12…LP-32), BD (BD-20, BD-24) и EV-20 стыкуются одним движением: фиксация щелчком, расстыковка нажатием на фиксатор. Поэтому их массово применяют на светодиодных экранах, где модулей сотни, а монтаж идёт на высоте и в перчатках.

Набор вставок у этих трёх серий разный, и он важнее замка. LP и BD — многоконтактные линейки: у BD-20 это сигнальные вставки на 5, 7, 9, 12 и 14 контактов плюс гибрид на 8, у BD-24 — на 10, 12, 19 и 24 контакта, а также RJ45, USB, DAV и оптика LC, у LP-24 — на 19 и 24 контакта; заделка по даташиту — пайка и винт. Ограничение «только силовые вставки на 2 и 3 контакта» относится ровно к одной серии — EV-20: пластиковый корпус, 20 А / AC 500 В, провод до 4,0 мм² (12AWG), и все напечатанные партномера идут с цифрой заделки 3 — по кодировке издания 2026 это обжим.

Байонет

YM — поворотное кольцо с трёхточечным замком в корпусе из инженерного пластика PBT (YM-20, YM-24). DH — байонет с трёхточечной винтовой фиксацией в цельнометаллическом корпусе (DH-16, DH-20, DH-24), DZ — тот же принцип в хромированном металле. YA и YZ — байонетные серии типоразмера M20: у YA розетка с самозакрывающейся крышкой, у YZ соединение на четверть оборота и подвесная крышка на цепочке.

Резьба и поворотный замок

YW (YW-16, YW-20) — резьбовая фиксация в корпусе из цинкового сплава, YF-24 — силовой twist-lock на 3 контакта с цветовой маркировкой входа и выхода питания, LM — резьба M12 с кодировкой A.

Правило: чем чаще узел расстыковывают в поле, тем сильнее выигрывает защёлка; чем выше вибрация и реже обслуживание, тем разумнее винтовая фиксация или резьба.

Шаг 2. Материал корпуса

• инженерный пластик — лёгкий, не корродирует, дешевле: YM (PBT), EV, YF, DL, часть исполнений LP и BD;
• цинковый сплав — прочнее при частой стыковке: исполнения BD, YZ, YW;
• цельнометаллический корпус — DH и DZ: стойкость к ударам и агрессивной среде, у DZ хромирование;
• комбинированные исполнения — металл и пластик в одном корпусе (отдельный код материала): часть исполнений LP, формованные кабельные части LM.

Материал не определяет класс защиты: у пластиковой YM и цельнометаллической DH каталог указывает одинаковый IP68/IPX9K в состыкованном состоянии. Металл берут ради механики — ударов, затяжки, износа резьбы.

Отсюда ошибка: заменить пластиковое исполнение металлическим «для надёжности», не сверив набор исполнений. В даташите BD-24 металлический блок содержит вилку и фланцы на два и на четыре отверстия, а пластиковый — только вилку и фланец на два отверстия.

Шаг 3. Типоразмер, число контактов и ток

Цифра в обозначении — типоразмер корпуса, а не число контактов. LP-24 — корпус класса M24; число контактов задаётся отдельной позицией партномера. Внутри одного типоразмера сосуществуют силовые вставки на 2–4 контакта и сигнальные на 19 и 24, и предельный ток отличается в разы.

Один типоразмер — разные серии

Вставки типоразмера M20 у разных серий близки, но совпадают не полностью. У LP-20, BD-20 и YM-20 силовые схемы на 2–4 контакта рассчитаны на 20 А при AC 500 В, сигнальные на 9, 12 и 14 контактов — на 5 А при AC 250 В. У DH-20 при том же числе контактов и токе напряжение по даташиту ниже — AC 300 В. Если в цепи 380/400 В, это проверяют раньше, чем выбирают тип замка.

Когда в одном корпусе идут и питание, и сигнал, берут гибридную вставку: восьмиконтактную «20 А + 5 А» при AC 250 В — она есть у LP-20, BD-20, YM-20, DZ-20, YW-20, YA-20 и YZ-20 с жилами 2,5 и 0,5 мм², а у DH-20 силовая жила той же вставки — 4,0 мм². У YA каталог указывает ещё и гибрид 3+2 контакта на 10 и 5 А при 300 В. Гибрид избавляет от второго отверстия в панели, но снижает допустимое напряжение силовой части.

Шаг 4. Что передаём — питание или данные

Часть запросов звучит не как «разъём на N контактов», а как «герметичный Ethernet» или «USB наружу». Для этого в силовых сериях есть готовые интерфейсные вставки: RJ45 категорий CAT.3–CAT.6, USB 2.0/3.0, Type-C, DAV 2.0/2.1 для видеосигнала и оптика LC.

Ввод зависит не только от серии, но и от вставки: у BD-24 интерфейсные исполнения идут с Ø5,5–7,0 мм, кроме оптики LC — у неё Ø4,5–6,0 мм, как у DH-24 и YM-24. У LP-24 интерфейсные вставки укладываются в общий для типоразмера ≤ Ø14,0 мм, у LP-16 розетка RJ45 — до Ø7,0…9,0 мм.

Две серии построены вокруг интерфейса целиком — у них своя посадка и свой ввод:

По току USB 2.0 у YU в источниках два числа: карточка серии даёт рабочие 1,5 А, таблица даташита — «2 A (Max)» при 300 В DC. Второе значение предельное, поэтому в спецификацию переносят меньшее.

Электрические параметры в таблицах — параметры самого интерфейса; класс защиты ему дают корпус и кабельный ввод. Отсюда правило подбора: категорию CAT и версию USB выбирают по линии передачи, а серию, типоразмер и материал — по среде и посадочному месту; эти два выбора не связаны.

Альтернатива интерфейсной вставке — второй соединитель того же типоразмера, но вырезов в панели тогда два. В стеснённом монтаже смотрят ещё и на угловые вилки 90°, которые каталог предусматривает для серии LP.

Класс защиты: IP67, IP68 и IPX9K

Издание каталога 2026 указывает класс по каждой серии, и почти везде — с оговоркой «в состыкованном состоянии»:

• в состыкованном состоянии: IP68 и IPX9K — LP, YM, BD, DH, YU и DL; IP68 — DZ; IP67 — EV, YA, YZ и YW;
• IP65 — LM: оговорки о состыкованном состоянии в реестре нет;
• класс по исполнению — YT (IP44/IP65/IP67) и YF (IP44/IP65): указан не по серии целиком, а по партномеру.

IPX9K — не «улучшенный IP68», а другое испытание: стойкость к струям воды высокого давления и температуры. Погружение и мойка под давлением — разные требования: если технику моют, список сужается до серий, где IPX9K указан явно.

Вторая оговорка буквальная: защита действует в состыкованном состоянии. Открытая панельная розетка её не даёт, под неё берут крышку — у DH-16 такие исполнения кодируются хвостом -102 и -402 вместо -101 и -401.

Как читается партномер CNLINKO

Единая схема кодирования бренда: {серия}-{типоразмер}-{пол контактов}{число контактов}{категория корпуса}-{заделка}{материал}-{монтаж}{порядковый код}{ревизия}.

DH-24-C10SX-03-401A — серия DH, типоразмер M24, штыревые контакты, 10 контактов, приборная розетка, пайка, металлический корпус, фланец на четыре отверстия, исполнение 01, ревизия A. EV-20-C02PE-32-002 — EV, M20, штыри, 2 контакта, кабельная часть, обжим, пластик, исполнение 02.

Ловушка: старая и новая расшифровка заделки

В издании каталога 2026 цифры заделки переопределены: 3 — обжим (раньше тройка читалась как клёпка), 1 — выводные провода (раньше — обжимная пайка). По старой таблице обжимное исполнение уходит в спецификацию как «клёпка», а монтажник получает не тот инструмент.

Второй источник расхождений — перенумерация кодов между изданиями: у EV-20 та же четвёрка позиций напечатана в 2026 году с серийным кодом 02 вместо 01 (EV-20-C02PE-32-001 → EV-20-C02PE-32-002). Изделие то же, но по старому коду легко получить ответ «такого нет».

Интерфейсные и сборочные коды

• интерфейсные вставки силовых серий записываются через дробь: тип вставки идёт вместо числа контактов, а средняя группа, как правило, получает цифру заделки 4. Правило не абсолютное: часть интерфейсных кодов напечатана с цифрой 0 (пайка) — например, BD-24-C/USB2/016/PE-03-001 и LP-16-J/RJ45/110/SX-02-101;
• серии YT и YU имеют свой формат: интерфейс (RJ45, USB2, USB3, TYPEC), затем пол контактов и категория корпуса, затем код исполнения;
• кабельные сборки кодируются по концам линии: серия, число контактов или интерфейс, окончание с каждой стороны и длина (1M — метр, 1D2M — 1,2 м).

Достроенный по аналогии, такой код даёт несуществующий партномер: интерфейсные и сборочные позиции проверяют по таблицам каталога.

Ответная часть, пол контактов и кабельный ввод

Ответную часть подбирают по четырём признакам: серия, типоразмер, число контактов и встречная категория корпуса.

Пол контактов — отдельная позиция кода, а не синоним слова «вилка». Кабельная часть PE выпускается и со штыревыми контактами (C), и с гнездовыми (J); то же верно для панельной SX.

Не у всех серий есть все исполнения. Под маркой DZ напечатаны только кабельные исполнения, панельные и проходные заказываются партномерами серии DH; у BD-20 в даташите два исполнения — вилка и фланцевая розетка на четыре отверстия, причём обе кодируются категорией PE; у YA-20 панельная часть только с фланцем на два отверстия, у YZ-20 и YW-20 — на четыре, у YW-16 есть ещё прямая розетка в одно отверстие.

Диаметр кабеля выбирается вариантом ввода, а не «примерно». Уплотнение рассчитано на конкретный диапазон: у DH-16 это Ø3,0–5,0, Ø5,0–7,0 и Ø7,0–9,0 мм, у LP-32 — Ø14–17, Ø17–20, Ø20–23 и Ø23–26 мм. Тонкий кабель уплотнение не обожмёт, толстый не даст затянуть ввод.

Тип заделки закодирован в партномере. Винт не требует инструмента, обжим быстрее и стабильнее, но нужен инструмент под контакт, пайка универсальна и зависит от квалификации; «то же самое, но под обжим» — уже другой партномер.

Типичные ошибки подбора

1. Цифру читают как число контактов. LP-24 — корпус M24, а не 24 контакта.
2. Считают, что C — это вилка. C и J кодируют пол контактов, PE/SX/PP — категорию корпуса.
3. Берут ток «по серии». В одном типоразмере сосуществуют вставки на 20 А и на 5 А.
4. Расшифровывают заделку по старому изданию каталога — и обжим становится клёпкой.
5. Не смотрят напряжение. DH-20 по даташиту рассчитан на AC 300 В, а LP-20 — на AC 500 В.
6. Заказывают исполнение, которого в серии нет — например, панельную часть под маркой DZ.
7. Ждут IP68 от расстыкованной розетки и не закладывают крышку на панельную часть.
8. Игнорируют вариант кабельного ввода — и узел течёт при герметичном соединителе.

Серии каталога 2026: DL и LM

**DL (DL-28)** — сильноточная пластиковая серия на замену вилкам IEC 60309: байонетная спиральная муфта с трёхточечным замком и кольцом против самораскручивания, контакты finger-safe, IP68/IPX9K, 2–5 контактов, 50 А, AC 500 В (2–3 конт.) и AC 690 В (4–5 конт.), жила 10–16 мм², кабель Ø10–20,5 мм, заделка винтом, обжимом или пайкой.

**LM (LM-12)** — противоположный край линейки: M12 с кодировкой A, IP65, −40…+120 °C, UL94 V-0; силовые исполнения на 2–5 контактов (4 А, до 250 В), сигнальные на 6–12 контактов (3 А и 1,5 А при 30 В), кабельные части — формованные сборки 1000 ± 25 мм.

Издание 2026 добавило типоразмеры и в существующие серии. У LP-32 вставка на 3 контакта (100 А) идёт только под обжим (средняя группа -31/-33), а у пятиконтактной на 50 А каталог допускает и обжим, и пайку: LP-32-C05PE-31-001A и LP-32-C05PE-01-001A — одно исполнение с разной заделкой. DH-16 на M16 — 3 и 4 контакта на 10 А / AC 400 В и 9 контактов на 5 А / AC 250 В, причём трёхконтактная вставка идёт с винтовой заделкой, остальные — с пайкой.

Что указать в запросе

Минимальный набор данных для однозначного подбора:

• партномер или фотография установленного соединителя, если пара уже существует;
• ток и напряжение цепи, число цепей и их назначение — силовые, сигнальные, гибрид;
• интерфейс, если передаются данные: RJ45 и категория, USB и версия, видеосигнал, оптика;
• посадочное место панельной части: диаметр выреза, тип фланца, толщина панели;
• диаметр кабеля по оболочке и сечение жилы — под вариант ввода и тип заделки;
• условия эксплуатации: улица, погружение, мойка под давлением, температура, вибрация;
• нужны ли ответная часть, крышка на розетку, инструмент под обжим.

Если такого исполнения в бренде нет, замену ищут по признакам: типоразмер и схема контактов сохраняются (совместимость с установленной ответной частью), меняются корпус или заделка, а класс защиты и температурный диапазон не понижаются. Соседний класс промышленных герметичных соединителей — разъёмы Weipu, а готовый жгут с проверенным вводом закрывают кабельные сборки по чертежу или образцу.
