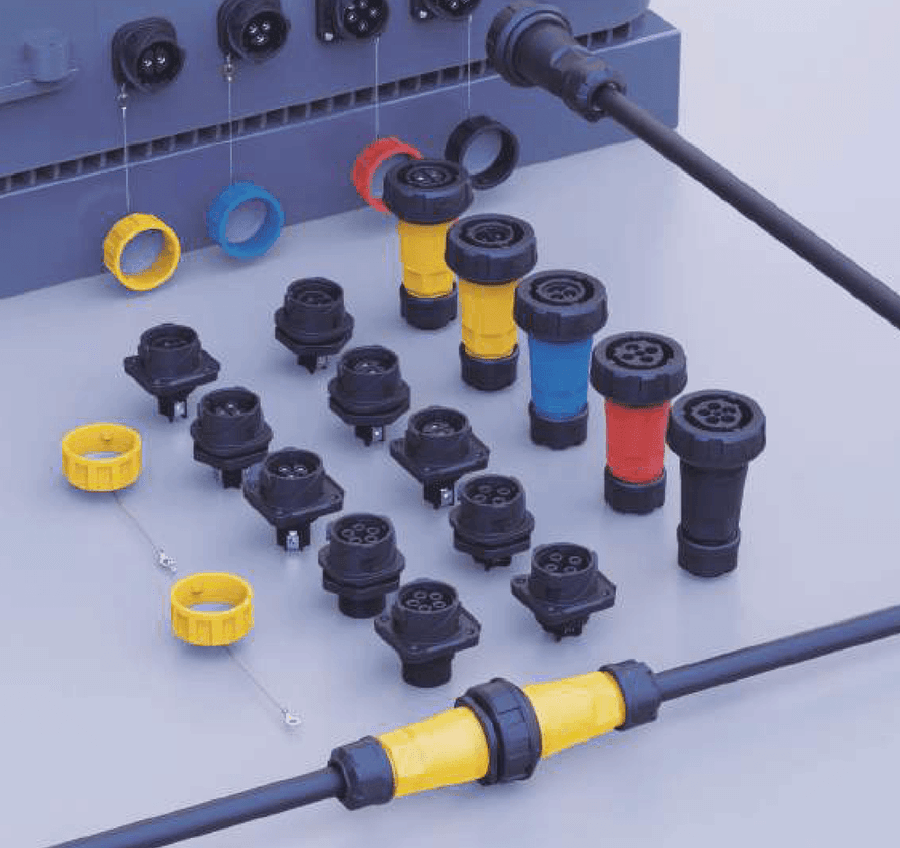

Круглые герметичные сильноточные соединители CNLINKO серии DL (DL-28): байонетная спиральная муфта с трёхточечным замком и кольцом против самораскручивания, IP68/IPX9K в состыкованном виде, корпус из инженерного пластика, finger-safe контакты; 2/3/4/5 контактов, 50 А, 500 В (2–3 конт.) и 690 В (4–5 конт.), жила 10–16 мм², кабель Ø10–20,5 мм, заделка винтом/обжимом/пайкой; кабельные вилки, проходные и панельные розетки (в одно отверстие, фланец 4 отв.). Замена вилок IEC 60309 (на 50 % компактнее): беспилотные надводные суда, энергетика, накопители, силовые шкафы. Купить со склада и под заказ, цена по запросу.Страна: КитайСтандарт: —Применение: Промышленная автоматизация, Энергетика
Общая техническая информация
| Тип сочленения | байонетная спиральная муфта + трёхточечный замок, наружное кольцо против самораскручивания (вторичная блокировка) |
| Типоразмер | DL-28: вилка Ø59,7 мм, длина 104–115 мм; проходная розетка 46×46 мм, длина 104–109 мм |
| Панельный монтаж | в одно отверстие: резьба M36×2, вырез Ø36,2 мм (лыска 34,8), панель до 3 мм; фланец 48×48 мм, межцентровое 36×36, 4 отв. Ø3,2 (винт M3), вырез Ø33 мм |
| Число контактов | 2, 3, 4, 5 (заказные — по запросу) |
| Номинальный ток | 50 А |
| Рабочее напряжение | 500 В AC (2 и 3 контакта); 690 В AC (4 и 5 контактов) |
| Сечение жилы | 10–16 мм² (8–6 AWG); 4 конт. и обжимные 5 конт. — 10 мм² (8 AWG) |
| Диаметр кабеля | Ø10,0–15,0 / 15,0–17,5 / 17,5–20,5 мм (уплотнитель по заказу) |
| Заделка контактов | винтовой зажим (код 2), обжим (код 3), пайка (код 0 — 4 контакта) |
| Степень защиты | IP68 / IPX9K в состыкованном виде |
| Материал корпуса | инженерный пластик SABIC, литьё под давлением |
| Материал контактов | медный сплав, покрытие золото/серебро; изолятор — инженерный пластик |
| Исполнения | кабельная вилка (PE), проходная розетка (PP), панельная розетка в одно отверстие (SX, код -1xx), фланец на 4 отверстия (SX, код -4xx); контакты male/female |
| Особенности | finger-safe контакты; на ~50 % компактнее IEC 60309 при вдвое большем токе; цветовая маркировка по числу жил; модульная вставка (нестандартное число контактов) |
Подбор партномера
Подбор партномера доступен авторизованным пользователям. Войдите в личный кабинет (кнопка «Войти» в шапке).
Товары серии
| Изобр. | Наименование | Цена | Даташит | |
|---|---|---|---|---|
 | DL-28-C02PE-22-001A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 2, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |
| DL-28-C02PE-32-001A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 2, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |

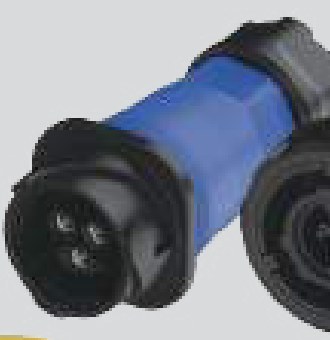

 | DL-28-C03PE-22-001A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 3, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |

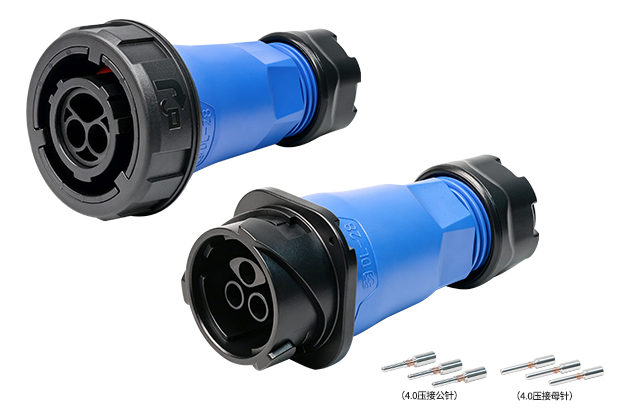

 | DL-28-C03PE-32-001A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 3, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |
| DL-28-C04PE-02-001A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 4, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |
| DL-28-C04PE-22-001A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 4, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |
| DL-28-C04PE-32-001A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 4, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |
| DL-28-C05PE-22-001A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 5, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |
 | DL-28-C05PE-32-002A Герметичный соединитель CNLINKO серии DL (кабельная вилка): DL-28 (до 50 А; 500/690 В), штырь (male), 5, соединение байонетная спиральная муфта с трёхточечным з | по запросу | Открыть | |
 | DL-28-J02PP-22-001A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 2, соединение байонетная спиральная муфта | по запросу | Открыть | |
| DL-28-J02PP-32-001A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 2, соединение байонетная спиральная муфта | по запросу | Открыть | |
 | DL-28-J02SX-22-101A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 2, соединение байонетная спиральная | по запросу | Открыть | |
| DL-28-J02SX-32-101A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 2, соединение байонетная спиральная | по запросу | Открыть | |
 | DL-28-J02SX-32-401A Герметичный соединитель CNLINKO серии DL (приборная розетка, фланец на 4 отверстия): DL-28 (до 50 А; 500/690 В), гнездо (female), 2, соединение байонетная спира | по запросу | Открыть | |
| DL-28-J03PP-22-001A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 3, соединение байонетная спиральная муфта | по запросу | Открыть | |
| DL-28-J03PP-32-001A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 3, соединение байонетная спиральная муфта | по запросу | Открыть | |
| DL-28-J03SX-22-101A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 3, соединение байонетная спиральная | по запросу | Открыть | |
| DL-28-J03SX-22-401A Герметичный соединитель CNLINKO серии DL (приборная розетка, фланец на 4 отверстия): DL-28 (до 50 А; 500/690 В), гнездо (female), 3, соединение байонетная спира | по запросу | Открыть | |

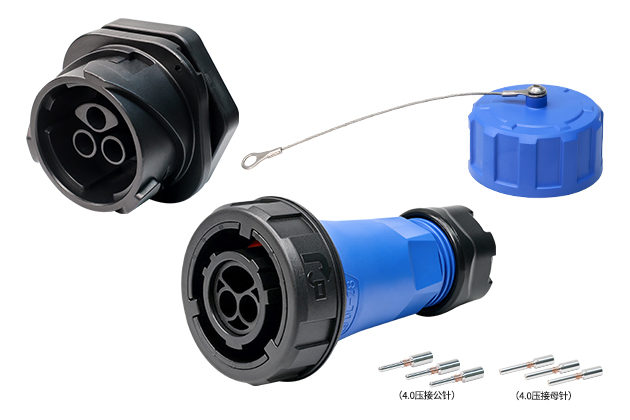

 | DL-28-J03SX-32-101A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 3, соединение байонетная спиральная | по запросу | Открыть | |

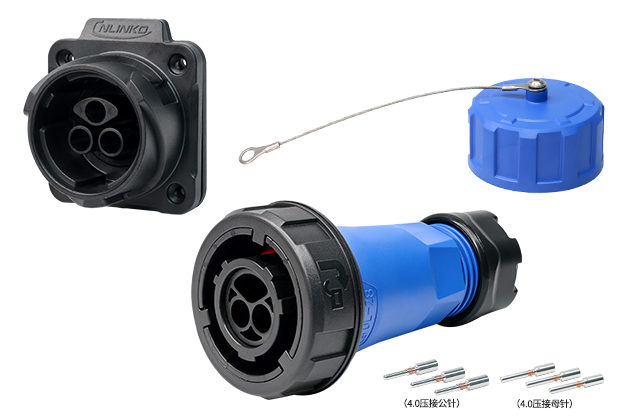

 | DL-28-J03SX-32-401A Герметичный соединитель CNLINKO серии DL (приборная розетка, фланец на 4 отверстия): DL-28 (до 50 А; 500/690 В), гнездо (female), 3, соединение байонетная спира | по запросу | Открыть | |
| DL-28-J04PP-02-001A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спиральная муфта | по запросу | Открыть | |
| DL-28-J04PP-22-001A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спиральная муфта | по запросу | Открыть | |
| DL-28-J04PP-32-001A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спиральная муфта | по запросу | Открыть | |
| DL-28-J04SX-02-101A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спиральная | по запросу | Открыть | |
| DL-28-J04SX-02-401A Герметичный соединитель CNLINKO серии DL (приборная розетка, фланец на 4 отверстия): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спира | по запросу | Открыть | |
| DL-28-J04SX-22-101A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спиральная | по запросу | Открыть | |
| DL-28-J04SX-22-401A Герметичный соединитель CNLINKO серии DL (приборная розетка, фланец на 4 отверстия): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спира | по запросу | Открыть | |
| DL-28-J04SX-32-101A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спиральная | по запросу | Открыть | |
| DL-28-J04SX-32-401A Герметичный соединитель CNLINKO серии DL (приборная розетка, фланец на 4 отверстия): DL-28 (до 50 А; 500/690 В), гнездо (female), 4, соединение байонетная спира | по запросу | Открыть | |
| DL-28-J05PP-22-002A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 5, соединение байонетная спиральная муфта | по запросу | Открыть | |
| DL-28-J05PP-32-001A Герметичный соединитель CNLINKO серии DL (кабельная розетка (проходная)): DL-28 (до 50 А; 500/690 В), гнездо (female), 5, соединение байонетная спиральная муфта | по запросу | Открыть | |

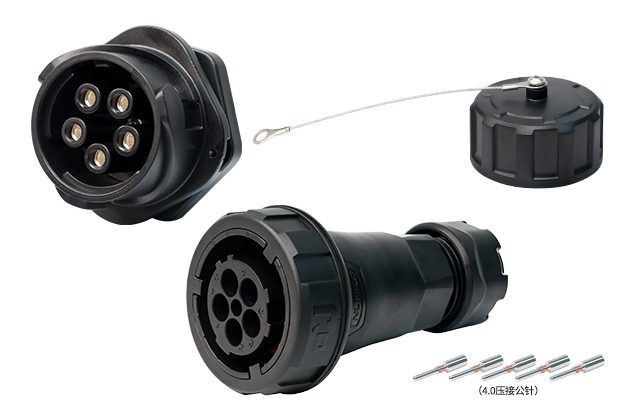

 | DL-28-J05SX-22-102A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 5, соединение байонетная спиральная | по запросу | Открыть | |

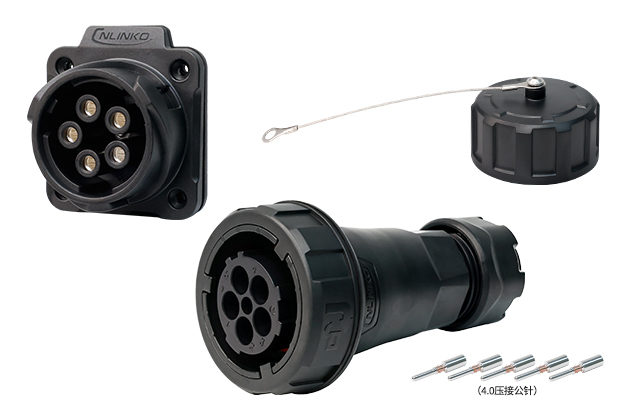

 | DL-28-J05SX-22-402A Герметичный соединитель CNLINKO серии DL (приборная розетка, фланец на 4 отверстия): DL-28 (до 50 А; 500/690 В), гнездо (female), 5, соединение байонетная спира | по запросу | Открыть | |
| DL-28-J05SX-32-101A Герметичный соединитель CNLINKO серии DL (приборная розетка в одно отверстие): DL-28 (до 50 А; 500/690 В), гнездо (female), 5, соединение байонетная спиральная | по запросу | Открыть |
Нужны цены и сроки по серии DL (CNLINKO)?
Пришлите перечень исполнений и количество — ответим в течение часа в рабочее время, КП с НДС.
Все партномера серии DL (CNLINKO)
Всего позиций в серии: 34. Каждый партномер ведёт на карточку товара с ценой, наличием и даташитом.
