Серия DL (CNLINKO) — внешний вид семейства
DL-28-J02PP-32-001A — типоразмер: DL-28 (до 50 А; 500/690 В); вид контактов: розетка (female — гнездовые контакты); число контактов: 2 контакта · 50 А · 500 В; вид корпуса: проходная кабельная розетка (in-line receptacle); заделка контактов: обжим (crimping); материал корпуса: пластик (инженерный, SABIC); исполнение и монтаж: кабельная вилка · код.
Наличие и сроки поставки DL-28-J02PP-32-001A
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики DL-28-J02PP-32-001A
| Вид | гнездо (female) |
| Серия | DL (CNLINKO) |
| Корпус | проходная кабельная розетка (in-line receptacle) |
| Монтаж | вилка / кабельная часть |
| Ревизия | A (обновлённое исполнение по каталогу) |
| Материал | пластик (инженерный, SABIC) |
| Назначение | Power/Signal |
| Типоразмер | DL-28 (до 50 А; 500/690 В) |
| Сечение жилы | 10.0~16.0 мм²/8~6AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | φ10.0~15.0 / φ15.0~17.5 / φ17.5~20.5 мм (Configuration Options; обзор p045: 2 pin φ12.5~15.0 / 15.0~17.5 / 17.5~20.5) |
| Номинальный ток | 50 А |
| Число контактов | 2 |
| Заделка контактов | обжим (crimping) |
| Рабочее напряжение | AC 500 В |
| Источник обозначения | торговое обозначение дистрибьютора |
| Тип сочленения · серия | байонетная спиральная муфта + трёхточечный замок, наружное кольцо против самораскручивания (вторичная блокировка) |
| Степень защиты · серия | IP68 / IPX9K в состыкованном виде |
| Материал контактов · серия | медный сплав, покрытие золото/серебро; изолятор — инженерный пластик |

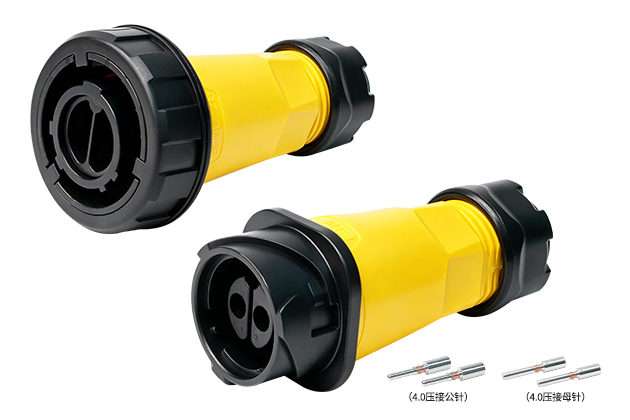

| Ответная часть | DL-28-C02PE-22-001A |
DL-28-J02PP-32-001A — описание
DL-28-J02PP-32-001A — промышленный герметичный соединитель CNLINKO серии DL, кабельная розетка (проходная). Исполнение: типоразмер: DL-28 (до 50 А; 500/690 В); вид: гнездо (female); число контактов: 2; корпус: проходная кабельная розетка (in-line receptacle); заделка контактов: обжим (crimping); материал: пластик (инженерный, SABIC); монтаж: вилка / кабельная часть; ревизия: A (обновлённое исполнение по каталогу); номинальный ток: 50 А; рабочее напряжение: AC 500 В; диаметр кабеля: φ10.0~15.0 / φ15.0~17.5 / φ17.5~20.5 мм (Configuration Options; обзор p045: 2 pin φ12.5~15.0 / 15.0~17.5 / 17.5~20.5); сечение жилы: 10.0~16.0 мм²/8~6AWG; назначение: Power/Signal. Соединение байонетная спиральная муфта с трёхточечным замком и кольцом против самораскручивания, класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия DL (CNLINKO) · Разъемы
Документация DL-28-J02PP-32-001A
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии DL (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии DL (CNLINKO).
Другие исполнения серии DL (CNLINKO)
Всего в серии DL (CNLINKO) — 34 исполнений; ниже часть из них. Смотреть все исполнения серии.
Отзывы о DL-28-J02PP-32-001A
Отзывов пока нет. Вы первым можете оставить отзыв о DL-28-J02PP-32-001A — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о DL-28-J02PP-32-001A
Что означают символы в обозначении DL-28-J02PP-32-001A?
Партномер читается по шаблону DL-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 28 — типоразмер DL-28 (до 50 А; 500/690 В); J — вид контактов розетка (female — гнездовые контакты); 02 — число контактов 2 контакта · 50 А · 500 В; PP — вид корпуса проходная кабельная розетка (in-line receptacle); 3 — заделка контактов обжим (crimping); 2 — материал корпуса пластик (инженерный, SABIC); 001A — исполнение и монтаж кабельная вилка · код.
Чем DL-28-J02PP-32-001A отличается от других исполнений серии DL (CNLINKO)?
Исполнения собираются из одних и тех же полей, у DL-28-J02PP-32-001A они такие: вид гнездо (female), корпус проходная кабельная розетка (in-line receptacle), монтаж вилка / кабельная часть, сечение жилы 10.0~16.0 мм²/8~6AWG, число контактов 2, заделка контактов обжим (crimping), рабочее напряжение AC 500 В. Ближайшие исполнения отличаются полем «заделка контактов»: DL-28-J02PP-22-001A — винтовой зажим. У всех проверенных позиций серии одинаковы ревизия A (обновлённое исполнение по каталогу), материал пластик (инженерный, SABIC), назначение power/Signal.
Сколько контактов у DL-28-J02PP-32-001A и какой размер корпуса?
2 контакта, размер корпуса DL-28 (до 50 А; 500/690 В). Производитель — CNLINKO.
