Серия DH (CNLINKO)

CNLINKOСерияРазъемы371 исполнение
Ценыот 552 ₽ЗащитаIP68Контакты2…24Ток10–45 АНапряжение500 ВТемпература−40…+85 °CРесурс≥2000 циклов

Серия DH — круглые промышленные соединители CNLINKO с литым металлическим корпусом из сплавов цинка и алюминия. Замок байонетный, по спиральной канавке с тремя точками фиксации: соединение собирается одним поворотом и держит усилие расстыковки не менее 500 Н. В состыкованном виде — IP68, у большинства исполнений дополнительно IPX9K; рабочие температуры −40…+85 °C, сопротивление изоляции от 500 МОм, превышение температуры на контактах до 30 K. Контакты медного сплава с золочёным покрытием. Типоразмеры M16, M20 и M24, от 2 до 24 контактов, ток 1,5…45 А, напряжение от 5 до 500 В по исполнению; кроме контактных исполнений выпускаются модули RJ45, USB 2.0/3.0 и оптики LC. Ресурс не менее 2000 сочленений, у модулей передачи данных — от 500, у DH-16 на 4 контакта — 500. У DH-16 число контактов меняют заменой внутреннего модуля, для него же заявлена стойкость к солевому туману не менее 72 часов.

PDF серииКак читать обозначение
Страна: КитайПрименение: Промышленная автоматизация, Энергетика, Телекоммуникации, Робототехника, станки и приводы

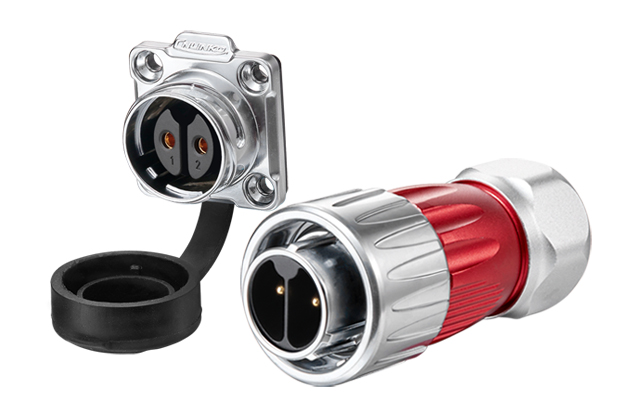

Серия DH (CNLINKO) CNLINKO: фото и габаритная схема

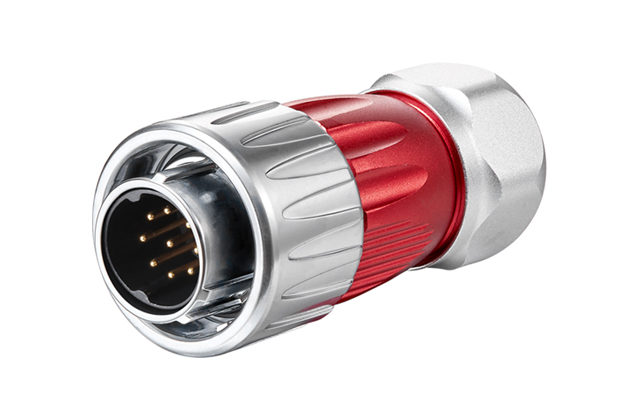

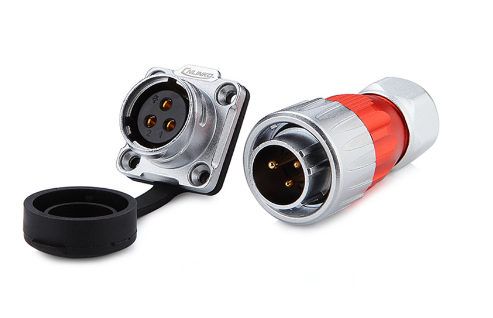

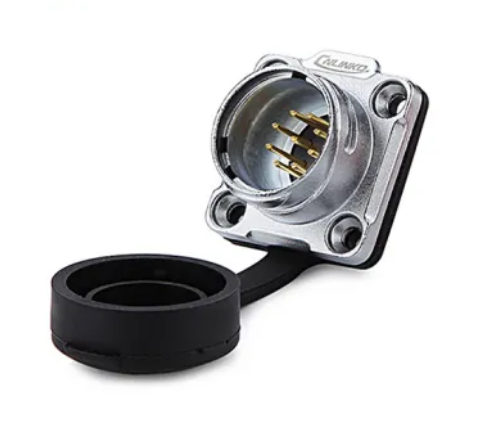

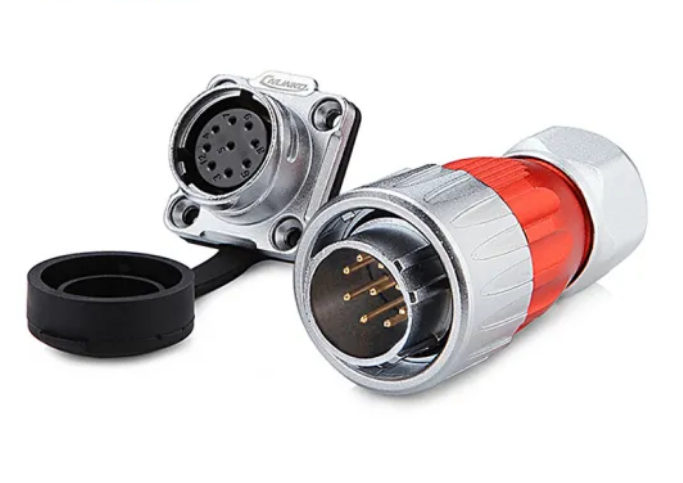

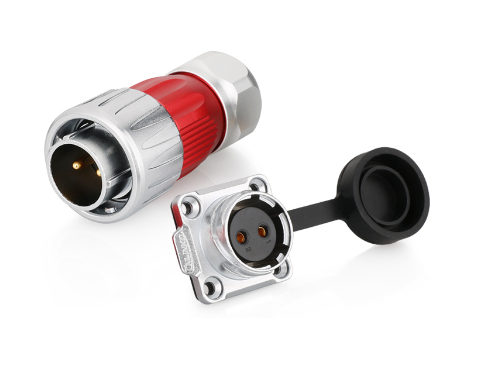

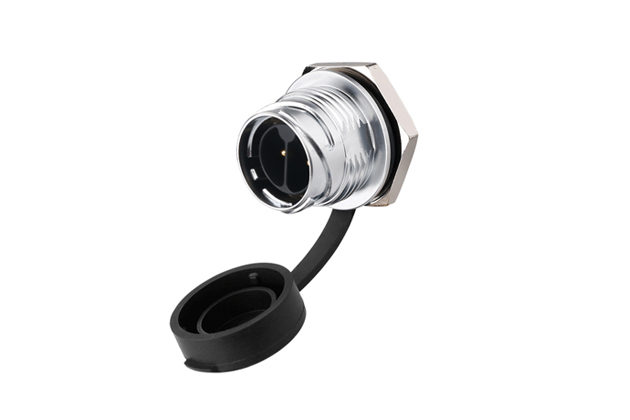

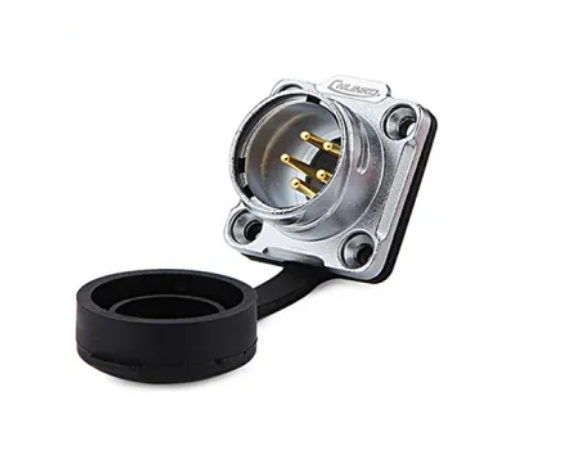

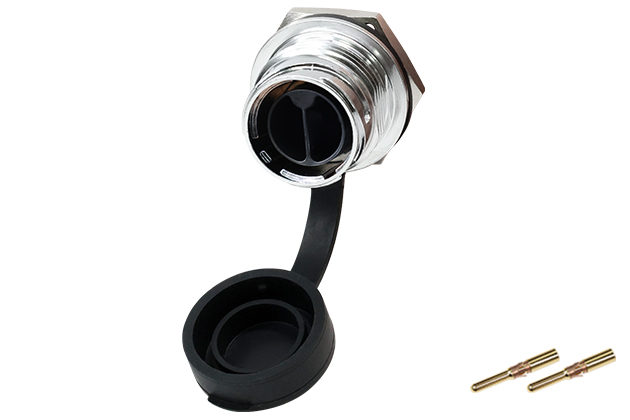

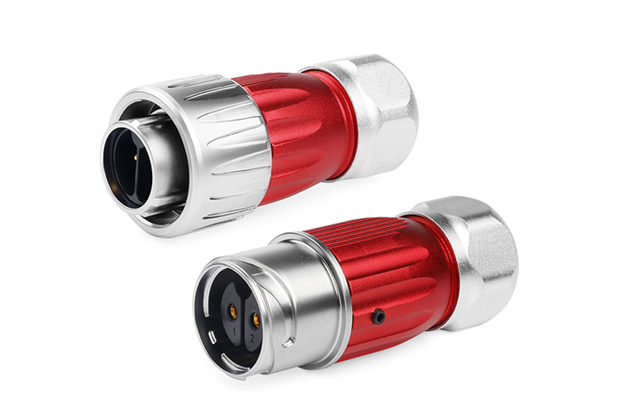

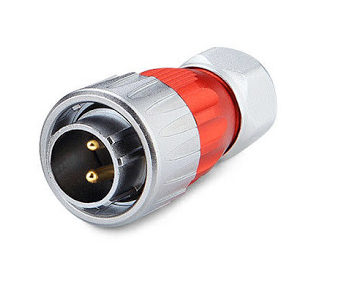

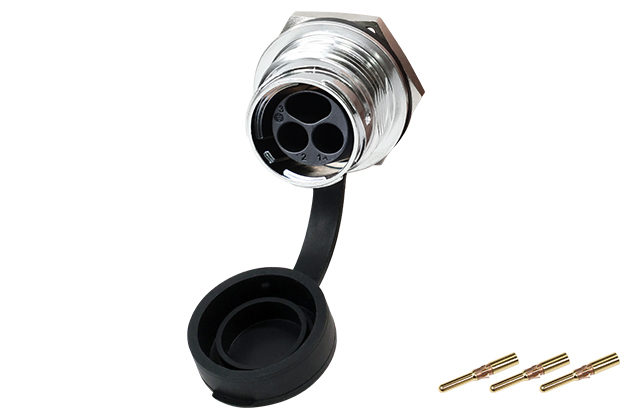

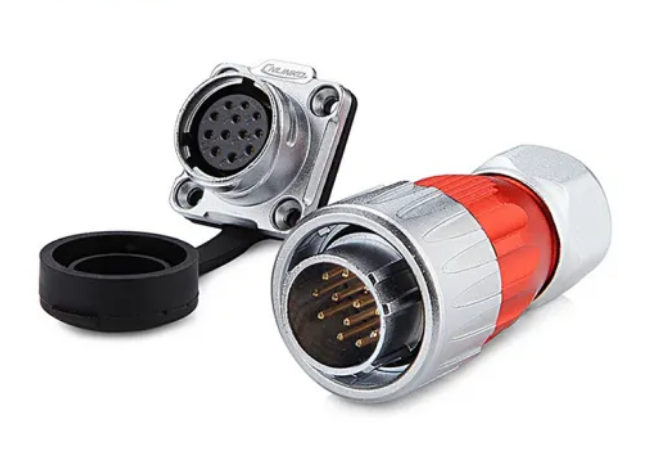

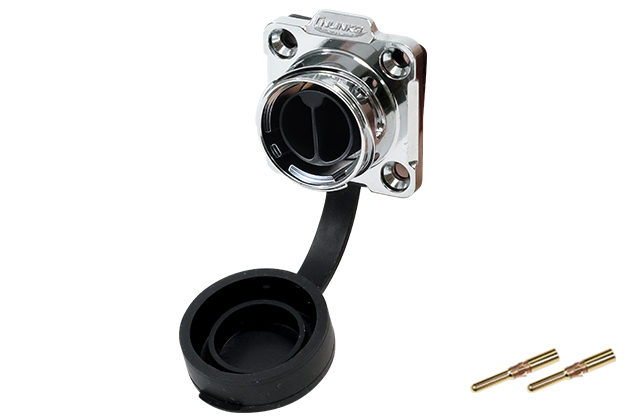

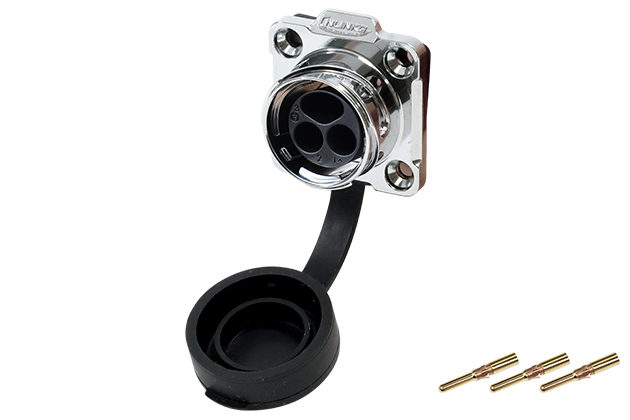

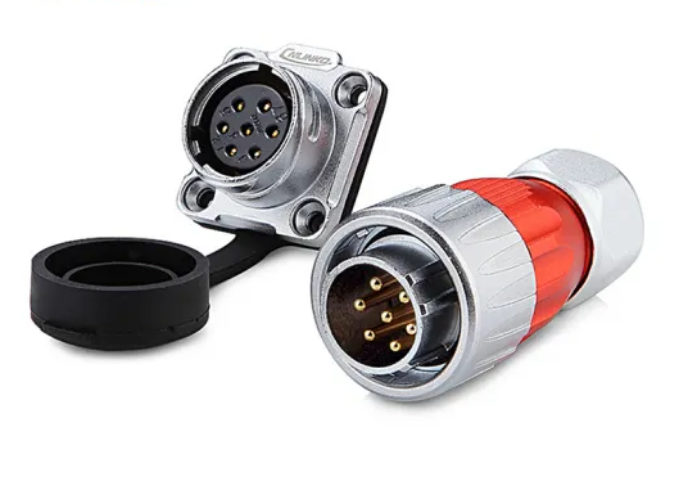

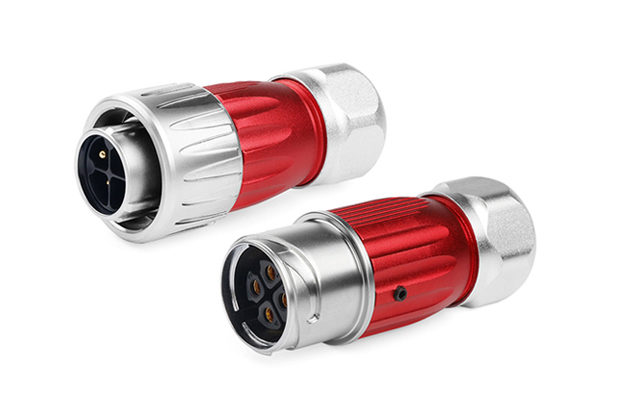

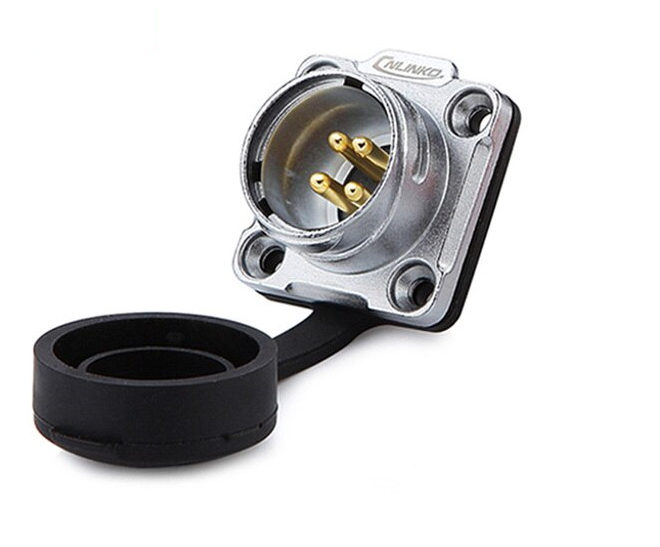

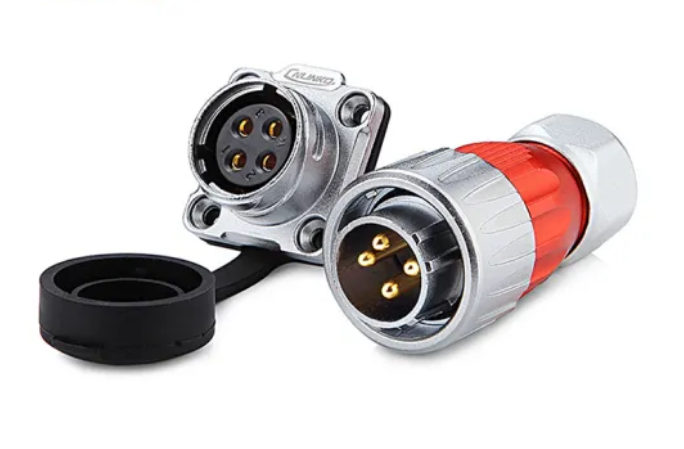

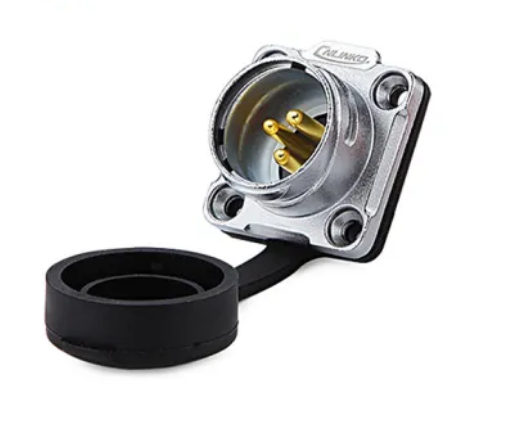

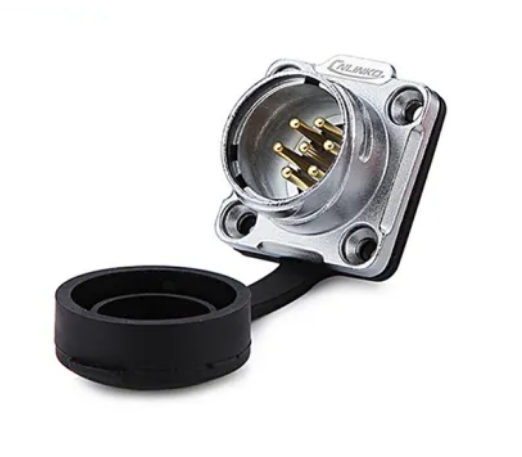

Исполнения серии DH (CNLINKO) на снимках

Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-24
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 3 контакта
Соединитель CNLINKO DH-16, 4 контакта
Соединитель CNLINKO DH-16, 4 контакта
Соединитель CNLINKO DH-16, 4 контакта
Соединитель CNLINKO DH-16, 4 контакта
Соединитель CNLINKO DH-16, 4 контакта
Соединитель CNLINKO DH-16, 4 контакта
Соединитель CNLINKO DH-16, 4 контакта
Соединитель CNLINKO DH-16, 4 контакта
Соединитель CNLINKO DH-16, 9 контактов
Соединитель CNLINKO DH-16, 9 контактов
Соединитель CNLINKO DH-16, 9 контактов
Соединитель CNLINKO DH-16, 9 контактов
Соединитель CNLINKO DH-16, 9 контактов
Соединитель CNLINKO DH-16, 9 контактов

Видео серии DH (CNLINKO)

DH (CNLINKO)
DH (CNLINKO)

О серии DH (CNLINKO)

Серия DH (CNLINKO) — разъемы производителя CNLINKO (Китай). Технические данные серии: степень защиты IP68, 2…24 контактов, ток 10–45 А, напряжение 500 В, температуры −40…+85 °C, ресурс ≥2000 циклов. В каталоге 371 исполнение DH (CNLINKO); партномер собирается по параметрам в подборе на этой странице; PDF-каталог серии доступен для скачивания. Типовые применения — промышленная автоматизация, энергетика, телекоммуникации, робототехника, станки и приводы. Родственные серии CNLINKO (разъемы): LP (CNLINKO), BD (CNLINKO), YM (CNLINKO), YA (CNLINKO), LM (CNLINKO), YW (CNLINKO) — сравните характеристики перед выбором. По серии есть 4 статьи в блоге. Цены — от 552 ₽ с НДС за штуку; срок поставки указан в карточке каждого исполнения, образцы серии отгружаем до серийной партии.

Ключевые особенности серии DH (CNLINKO)

  • Тип соединенияБайонетное соединение с трёхточечной винтовой фиксацией
  • Сила разъединения≥500 Н
  • ТипоразмерыM16, M20, M24
  • Испытательное напряжение1000, 1500 или 2000 В перем. тока по исполнению
  • Сопротивление изоляции≥500 МОм
  • Превышение температурыне более 30 K при номинальном токе
  • Материал корпусаКорпус металлический, литой; сплав цинка и алюминия
  • Материал контактовмедный сплав, золочёное покрытие

Общая техническая информация

Тип соединенияБайонетное соединение с трёхточечной винтовой фиксацией
Сила разъединения≥500 Н
Степень защитыIP68 и IPX9K в состыкованном виде; у DH-16 на 9 контактов и у кабельных сборок DH20-04 и DH20-07-FP заявлен только IP68
ТипоразмерыM16, M20, M24
Число контактов2…24; отдельно модули RJ45 (8 контактов), USB 2.0/3.0 и оптика LC
Номинальный ток1,5…45 А по исполнению: DH-16 — 5 и 10 А; DH-20 — 5, 10 и 20 А; DH-24 — 5, 10, 20, 25, 35 и 45 А
Номинальное напряжение5…500 В перем. тока по исполнению: 5 В — модуль USB, 125 В — модуль RJ45, 230, 250, 300, 400 и 500 В — контактные исполнения
Испытательное напряжение1000, 1500 или 2000 В перем. тока по исполнению
Сопротивление контакта1,0 мОм — DH-20 (2, 3, 4 конт.) и DH-24 (2, 3, 4, 5 конт.); 3,0 мОм — DH-16 (3, 4, 9 конт.), DH-20 (5 и 7 конт.), DH-24 (10 и 12 конт.); 5,0 мОм — DH-20 (9, 12, 14 конт.), DH-24 (14, 19, 24 конт.)
Сопротивление изоляции≥500 МОм
Число сочленений≥2000; у DH-16 на 4 контакта — 500; модули RJ45, USB и оптики — ≥500. Ресурс 2000 сочленений у DH-16 подтверждён протоколами лабораторий UL и TUV
Диапазон температур−40…+85 °C
Превышение температурыне более 30 K при номинальном токе
Материал корпусаКорпус металлический, литой; сплав цинка и алюминия
Материал контактовмедный сплав, золочёное покрытие
Стойкость к солевому туману≥72 ч (данные для DH-16)
Уплотнениеуплотнение в нескольких плоскостях: силиконовые кольца по посадочным поверхностям и плотная посадка деталей корпуса; в вилке и розетке нет сквозных отверстий. У DH-16 дополнительно уплотнены торец и боковая стенка
Диаметр кабеляDH-16 — ⌀7,0…9,0 мм; DH-20 — ⌀5,0…6,5 мм (9, 12, 14 конт.), ⌀9,0…12,0 мм (2, 3, 5 конт.), ⌀10,0…12,0 мм (4 и 7 конт.); DH-24 — ⌀10,5…14,0 мм; RJ45 и USB — ⌀5,0…7,0 мм; оптические — ⌀5,0…6,5 мм
Сечение провода0,34…4,0 мм² (22…12 AWG); RJ45 — 26 AWG, USB — 28 AWG
Монтажприборная фланцевая розетка на 4 отверстия, приборная однодырочная розетка под гайку, кабельная вилка, кабельная проходная розетка
Способ подключенияпайка; винтовой зажим у DH-16; обжимные исполнения DH-20 (код 33 в обозначении); RJ45 — обжим
Скорость передачиUSB 3.0 — 5,0 Гбит/с; RJ45 — CAT.3 или CAT.6
Габариты DH-16вилка длиной 54,0…60,0 мм, Ф26,9±0,3 мм (пара с фланцевой розеткой) или Ф23,0±0,3 мм (пара с однодырочной); розетка 30,3±0,5 мм, фланец 31,5±0,3 мм
Габариты DH-20вилка 62,0…68,5 мм, Ф29,0±0,3 или Ф25,9±0,3 мм; розетка 34,3±0,5 мм, фланец 32,7±0,3 мм
Габариты DH-24вилка 75,2…84,5 мм, Ф33,5±0,3 или Ф31,2±0,3 мм; розетка 40,3±0,5 мм (вилочная) и 41,0±0,5 мм (розеточная), фланец 35,7±0,3 мм
Вырез в панелиDH-16 — Ф16,5 и 4×Ф3,2 по сетке 20,0×20,0 мм; DH-20 — Ф20,4 и 4×Ф3,2 по сетке 22,0×22,0 мм; DH-24 — Ф24,0 и 4×Ф3,2 по сетке 26,0×26,0 мм
Особенности конструкцииу DH-16 модульный сердечник: число контактов меняется заменой внутреннего модуля; стопорная пружина под быструю разборку, фиксатор от отдачи без дополнительных винтов, площадка под ключ на состыкованной розетке
Стандарты и сертификатыUL, TUV, CQC, CE, RoHS, REACH; система менеджмента — IATF 16949, ISO 9001, ISO 13485, ISO 14001, ISO 45001, ISO 50001
Сопротивление контакта, не более3,0 мОм / 1,0 мОм / 5,0 мОм
Сопротивление изоляции, не менее≥500 МОм
Контакты⌀1,8*7 / ⌀1,8*5 / ⌀2,7*3 / ⌀1,0*9 / ⌀1,0*12 / ⌀1,0*14
Ресурс сочленений≥2000 циклов
Оконцеваниепайка

Как читать обозначение DH (CNLINKO)

Поля обозначения и допустимые варианты по каталогу (Подбор DH (CNLINKO)); точное сочетание полей для конкретного исполнения проверяет
