DH-20-C05SX-03-101A — типоразмер: DH-20 (до 20 А); вид контактов: вилка (male — штыревые контакты); число контактов: 5 контактов; вид корпуса: приборная часть (панельная розетка); заделка контактов: пайка (soldering); материал корпуса: металл (цинковый сплав); исполнение и монтаж: розетка в одно отверстие · код.
Наличие и сроки поставки DH-20-C05SX-03-101A
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики DH-20-C05SX-03-101A
| Вид | штырь (male) |
| Серия | DH (CNLINKO) |
| Корпус | приборная часть (панельная розетка) |
| Монтаж | розетка, прямая в одно отверстие |
| Ревизия | A (обновлённое исполнение по каталогу) |
| Материал | металл (цинковый сплав) |
| Назначение | сигнальное |
| Типоразмер | DH-20 (до 20 А) |
| Сечение жилы | 1.5 мм²/16AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤ φ12.0 мм |
| Номинальный ток | 10 А |
| Число контактов | 5 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 300 В |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Рабочая температура · серия | −40…+85 °C |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |
| Покрытие корпуса · серия | хромирование / анодирование |

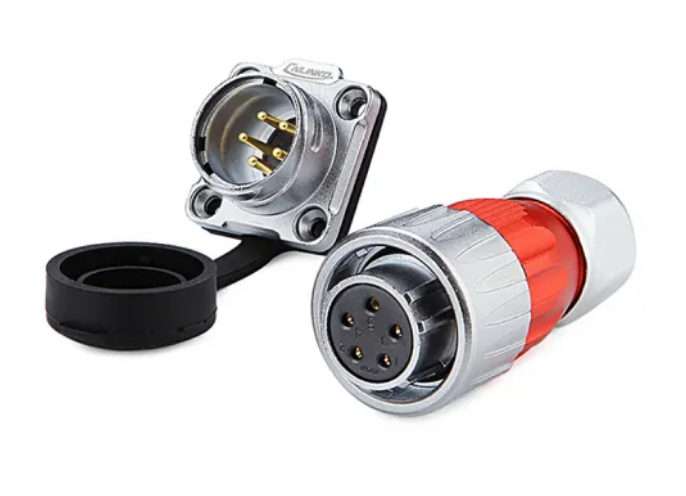

| Ответная часть | DH-20-J05PE-03-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
DH-20-C05SX-03-101A — описание
DH-20-C05SX-03-101A — промышленный герметичный соединитель CNLINKO серии DH, приборная розетка в одно отверстие. Исполнение: типоразмер: DH-20 (до 20 А); вид: штырь (male); число контактов: 5; корпус: приборная часть (панельная розетка); заделка контактов: пайка (стандарт); материал: металл (цинковый сплав); монтаж: розетка, прямая в одно отверстие; ревизия: A (обновлённое исполнение по каталогу); номинальный ток: 10 А; рабочее напряжение: AC 300 В; диаметр кабеля: ≤ φ12.0 мм; сечение жилы: 1.5 мм²/16AWG; назначение: сигнальное. Соединение байонетное, класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия DH (CNLINKO) · Разъемы
Документация DH-20-C05SX-03-101A
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии DH (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии DH (CNLINKO).
Другие исполнения серии DH (CNLINKO)
Всего в серии DH (CNLINKO) — 332 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о DH-20-C05SX-03-101A
Отзывов пока нет. Вы первым можете оставить отзыв о DH-20-C05SX-03-101A — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о DH-20-C05SX-03-101A
Что означают символы в обозначении DH-20-C05SX-03-101A?
Партномер читается по шаблону DH-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 20 — типоразмер DH-20 (до 20 А); C — вид контактов вилка (male — штыревые контакты); 05 — число контактов 5 контактов; SX — вид корпуса приборная часть (панельная розетка); 0 — заделка контактов пайка (soldering); 3 — материал корпуса металл (цинковый сплав); 101A — исполнение и монтаж розетка в одно отверстие · код.
Чем DH-20-C05SX-03-101A отличается от других исполнений серии DH (CNLINKO)?
Исполнения собираются из одних и тех же полей, у DH-20-C05SX-03-101A они такие: вид штырь (male), корпус приборная часть (панельная розетка), монтаж розетка, прямая в одно отверстие, ревизия A (обновлённое исполнение по каталогу), материал металл (цинковый сплав), назначение сигнальное, типоразмер DH-20 (до 20 А), сечение жилы 1.5 мм²/16AWG, диаметр кабеля ≤ φ12.0 мм, номинальный ток 10 А, число контактов 5, заделка контактов пайка (стандарт), рабочее напряжение AC 300 В. Ближайшие исполнения отличаются полем «монтаж»: DH-20-C05SX-03-401A — розетка, фланец на 4 отверстия, DH-20-C05SX-03-403A — розетка, фланец на 4 отверстия.
Какое исполнение DH-20-C05SX-03-101A идёт с гнездовыми контактами?
У DH-20-C05SX-03-101A вид контактов — вилка (male — штыревые контакты). То же исполнение с контактами «розетка (female — гнездовые контакты)» обозначается DH-20-J05SX-03-101A: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у DH-20-C05SX-03-101A и какой размер корпуса?
5 контактов, размер корпуса DH-20 (до 20 А). Производитель — CNLINKO.
Сколько стоит DH-20-C05SX-03-101A?
Ориентировочная цена DH-20-C05SX-03-101A — от 1113 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Как купить DH-20-C05SX-03-101A
DH-20-C05SX-03-101A производства CNLINKO — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий возможна приёмка ОТК и ВП.
Запросите цену и наличие DH-20-C05SX-03-101A в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию DH (CNLINKO).
