Серия YZ (CNLINKO)

CNLINKOСерияРазъемы64 исполнения
Ценыот 930 ₽ЗащитаIP68Контакты2,3,4,5,7,9,12,14Ток5–20 АНапряжение300 ВРесурс≥2000 цикловСтандартUL

Круглые герметичные соединители CNLINKO серии YZ (M20): байонетное соединение 1/4 оборота, IP68 в состыкованном состоянии (дополнительно заявлен класс IPX9K), корпус из цинкового сплава с хромированием, золочёные контакты; типоразмер YZ-20, 2–14 контактов (гибрид 3+2 — под заказ), до 20 А и AC 300 В; защита от электромагнитных и РЧ-помех; блоки управления автоматики и промышленное оборудование. Купить герметичные соединители YZ со склада и под заказ, цена по запросу.

PDF серииКак читать обозначение
Страна: КитайПрименение: Промышленная автоматизация, Робототехника, станки и приводы, Энергетика
Серия YZ (CNLINKO) CNLINKO: фото и габаритная схема

Исполнения серии YZ (CNLINKO) на снимках

Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 12 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 14 контактов
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 2 контакта
Соединитель CNLINKO YZ-20, 3 контакта
Соединитель CNLINKO YZ-20, 3 контакта
Соединитель CNLINKO YZ-20, 3 контакта
Соединитель CNLINKO YZ-20, 3 контакта
Соединитель CNLINKO YZ-20, 3 контакта
Соединитель CNLINKO YZ-20, 3 контакта

О серии YZ (CNLINKO)

Серия YZ (CNLINKO) — разъемы производителя CNLINKO (Китай). Технические данные серии: степень защиты IP68, 2,3,4,5,7,9,12,14 контактов, ток 5–20 А, напряжение 300 В, ресурс ≥2000 циклов, стандарт UL. В каталоге 64 исполнения YZ (CNLINKO); партномер собирается по параметрам в подборе на этой странице; PDF-каталог серии доступен для скачивания. Типовые применения — промышленная автоматизация, робототехника, станки и приводы, энергетика. Родственные серии CNLINKO (разъемы): LP (CNLINKO), DH (CNLINKO), BD (CNLINKO), YM (CNLINKO), YA (CNLINKO), LM (CNLINKO) — сравните характеристики перед выбором. По серии есть 4 статьи в блоге. Цены — от 930 ₽ с НДС за штуку; срок поставки указан в карточке каждого исполнения, образцы серии отгружаем до серийной партии.

Ключевые особенности серии YZ (CNLINKO)

  • Тип соединенияКруглый герметичный соединитель в металлическом корпусе; фиксация поворотом накидного кольца
  • ТипоразмерыM20 (YZ-20)
  • Испытательное напряжение2000 В AC
  • Сопротивление контактане более 1,0 мОм (2…7 контактов); не более 5,0 мОм (9…14 контактов)
  • Сопротивление изоляциине менее 500 МОм
  • Число сочлененийне менее 2000
  • Диапазон температурот −40 до +85 °C
  • Превышение температуры30 K при 20 A по паспорту изготовителя — исполнения на 2, 3, 4, 5, 7 и 14 контактов

Общая техническая информация

Тип соединенияКруглый герметичный соединитель в металлическом корпусе; фиксация поворотом накидного кольца
ТипоразмерыM20 (YZ-20)
Степень защитыIP68 (в состыкованном виде) / IPX9K
Число контактов2, 3, 4, 5, 7, 9, 12, 14
Номинальный ток20 A (2, 3, 4 контакта); 10 A (5 и 7 контактов); 5 A (9, 12, 14 контактов)
Номинальное напряжение300 В AC (2…7 контактов); 250 В AC (9…14 контактов)
Испытательное напряжение2000 В AC
Сопротивление контактане более 1,0 мОм (2…7 контактов); не более 5,0 мОм (9…14 контактов)
Сопротивление изоляциине менее 500 МОм
Число сочлененийне менее 2000
Диапазон температурот −40 до +85 °C
Превышение температуры30 K при 20 A по паспорту изготовителя — исполнения на 2, 3, 4, 5, 7 и 14 контактов
Материал корпусаЦельнометаллический корпус из цинкового сплава; металл корпуса экранирует электромагнитные и радиочастотные помехи
Материал контактовКонтакты с золотым покрытием
Диаметр контактовØ2,7 мм (2…5 контактов); Ø1,8 мм (7 контактов); Ø1,0 мм (9…14 контактов)
Сечение проводадо 4,0 мм² / 12 AWG (2, 3, 4 контакта); до 1,5 мм² / 16 AWG (5 и 7 контактов); до 0,50 мм² / 20 AWG (9…14 контактов)
Диаметр кабеляØ8,0–10,5 мм (2, 4, 5, 7 контактов); Ø9,0–12,0 мм (3 контакта); Ø5,0–6,5 мм (9…14 контактов)
МонтажЗаделка проводов пайкой; приборная часть — квадратный фланец на 4 отверстия
Вырез в панелиØ20,0 +0,2/−0 мм, четыре отверстия Ø3,2 +0,2/−0 мм по квадрату 22,0 ±0,1 × 22,0 ±0,1 мм
Габариты вилкиДлина 56,5–66,0 мм, наибольший диаметр Ø29,8 ±0,3 мм
Габариты розетки29,0 ±0,5 × 33,0 ±0,3 × 30 ±0,3 мм
ИсполненияКабельная вилка и приборная розетка на фланце, каждая — со штырьевыми или гнездовыми контактами; поставляются поштучно и парами
Конструктивные особенностиРифлёное противоскользящее кольцо, пылезащитная крышка на цепочке (подвесная)
Стандарты и сертификатыUL, TUV, CQC, CE, RoHS, REACH
Система менеджмента производителяIATF 16949, ISO 9001, ISO 13485, ISO 14001, ISO 45001, ISO 50001
Сопротивление контакта, не более1…5 мОм
Сопротивление изоляции, не менее≥500 МОм
Контакты⌀1,0*12 / ⌀1,0*14 / ⌀2,7*2 / ⌀2,7*3 / ⌀2,7*4 / ⌀2,7*5
Ресурс сочленений≥2000 циклов
Оконцеваниепайка

Как читать обозначение YZ (CNLINKO)

Поля обозначения и допустимые варианты по каталогу (Подбор YZ (CNLINKO)); точное сочетание полей для конкретного исполнения проверяет подбор ниже.

YZ-{size}-{gender}{contacts}{body}-{term}{mat}-{tail}
Типоразмер {size}
YZ-20 (до 20 А)
Вид контактов {gender}
вилка (male — штыревые контакты)розетка (female — гнездовые контакты)
Вид корпуса {body}
кабельная часть (plug)приборная часть (панельная розетка)
Число контактов {contacts}
2 контакта3 контакта4 контакта5 контактов7 контактов8 контактов9 контактов12 контактов14 контактов
Заделка контактов {term}
пайка (soldering)
Материал корпуса {mat}
металл (цинковый сплав)
Исполнение и монтаж {tail}
кабельная вилка · код -001Aрозетка, фланец на 4 отверстия · код -401A

Подбор партномера

Подбор партномера доступен авторизованным пользователям. Войдите в личный кабинет (кнопка «Войти» в шапке).

Товары серии

Найдено: 64
Изобр.НаименованиеЦенаДаташит
YZ-20-C02PE-03-001YZ-20-C02PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 2, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
~1 881 ₽Открыть
YZ-20-C02PE-03-001AYZ-20-C02PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 2, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
1 447 ₽Открыть

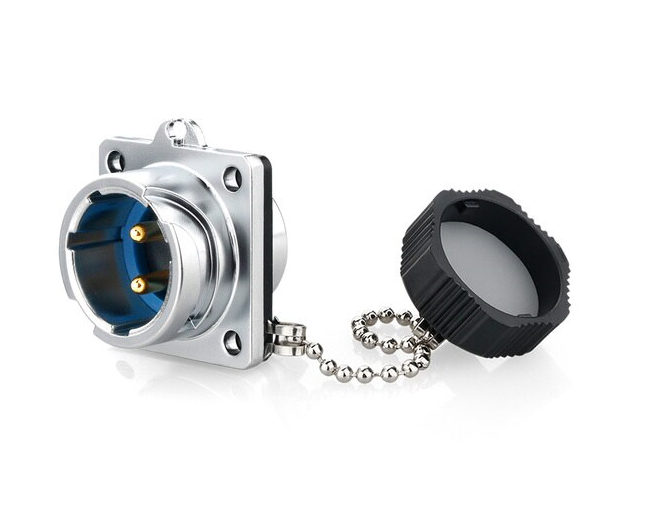

YZ-20-C02SX-03-401YZ-20-C02SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 2, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть
YZ-20-C02SX-03-401AYZ-20-C02SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 2, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть
YZ-20-C03PE-03-001YZ-20-C03PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 3, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
1 881 ₽Открыть
YZ-20-C03PE-03-001AYZ-20-C03PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 3, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
~1 881 ₽Открыть

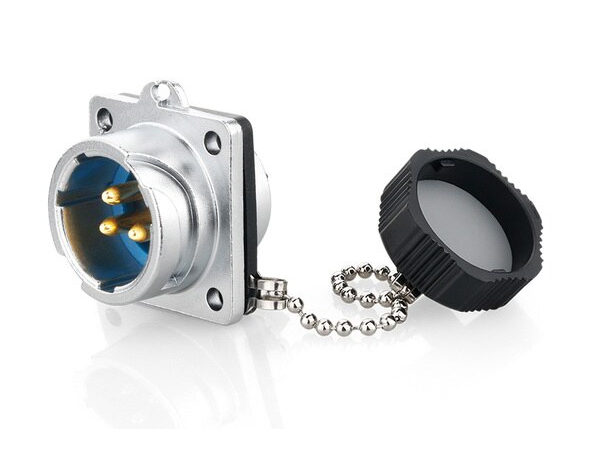

YZ-20-C03SX-03-401YZ-20-C03SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 3, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть
YZ-20-C03SX-03-401AYZ-20-C03SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 3, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть

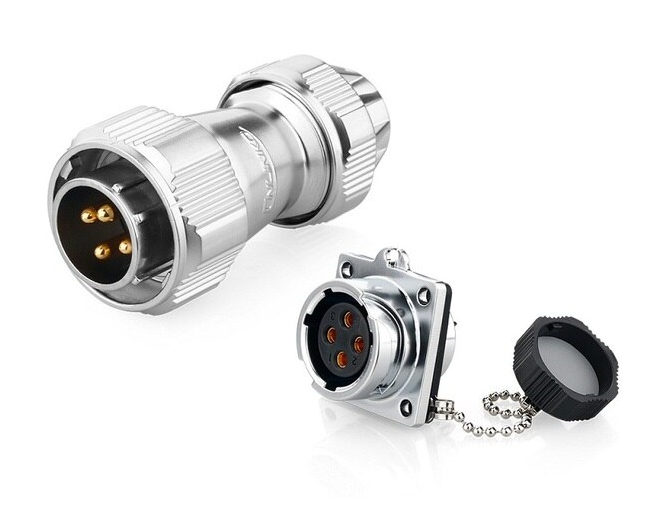

YZ-20-C04PE-03-001YZ-20-C04PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 4, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
~1 881 ₽Открыть
YZ-20-C04PE-03-001AYZ-20-C04PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 4, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
2 446 ₽Открыть

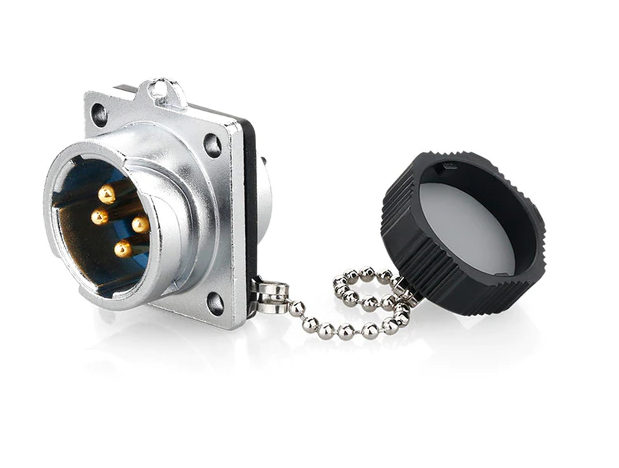

YZ-20-C04SX-03-401YZ-20-C04SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 4, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть
YZ-20-C04SX-03-401AYZ-20-C04SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 4, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть

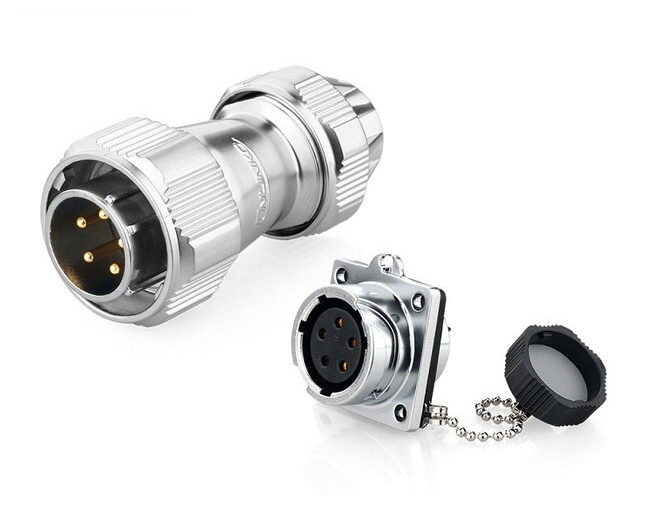

YZ-20-C05PE-03-001YZ-20-C05PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 5, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
~1 881 ₽Открыть
YZ-20-C05PE-03-001AYZ-20-C05PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 5, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
~1 881 ₽Открыть
YZ-20-C05SX-03-401YZ-20-C05SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 5, соединение байонет 1/4 оборота, IP68 в со
1 287 ₽Открыть
YZ-20-C05SX-03-401AYZ-20-C05SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 5, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть

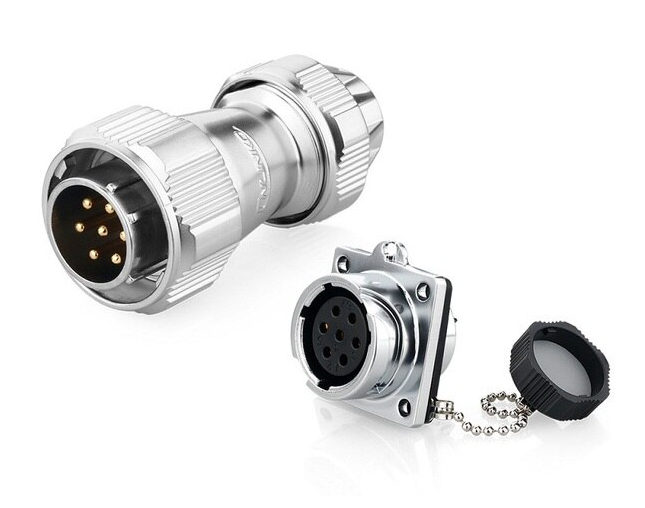

YZ-20-C07PE-03-001YZ-20-C07PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 7, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
1 881 ₽Открыть
YZ-20-C07PE-03-001AYZ-20-C07PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 7, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
~1 881 ₽Открыть

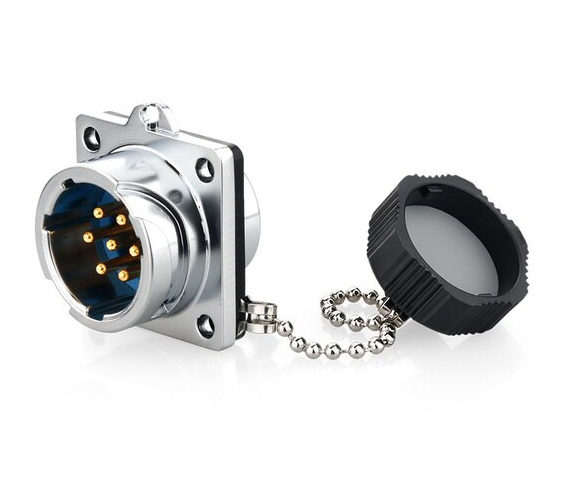

YZ-20-C07SX-03-401YZ-20-C07SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 7, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть
YZ-20-C07SX-03-401AYZ-20-C07SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 7, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть
YZ-20-C08PE-03-001AYZ-20-C08PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 8, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
~1 881 ₽Открыть
YZ-20-C08SX-03-401AYZ-20-C08SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 8, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть
YZ-20-C09PE-03-001YZ-20-C09PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 9, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
1 881 ₽Открыть
YZ-20-C09PE-03-001AYZ-20-C09PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 9, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (до
~1 881 ₽Открыть

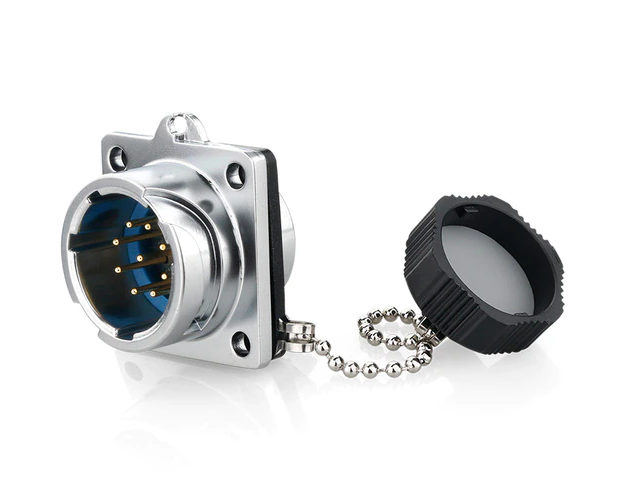

YZ-20-C09SX-03-401YZ-20-C09SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 9, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть
YZ-20-C09SX-03-401AYZ-20-C09SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 9, соединение байонет 1/4 оборота, IP68 в со
~1 881 ₽Открыть

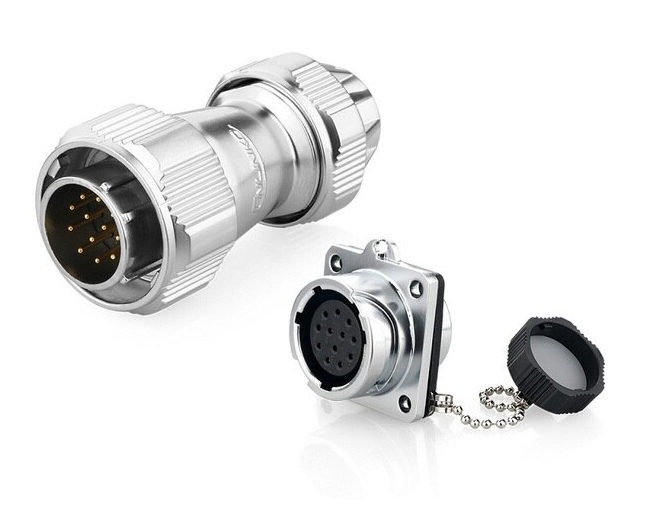

YZ-20-C12PE-03-001YZ-20-C12PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 12, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (д
2 048 ₽Открыть
YZ-20-C12PE-03-001AYZ-20-C12PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 12, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (д
1 575 ₽Открыть

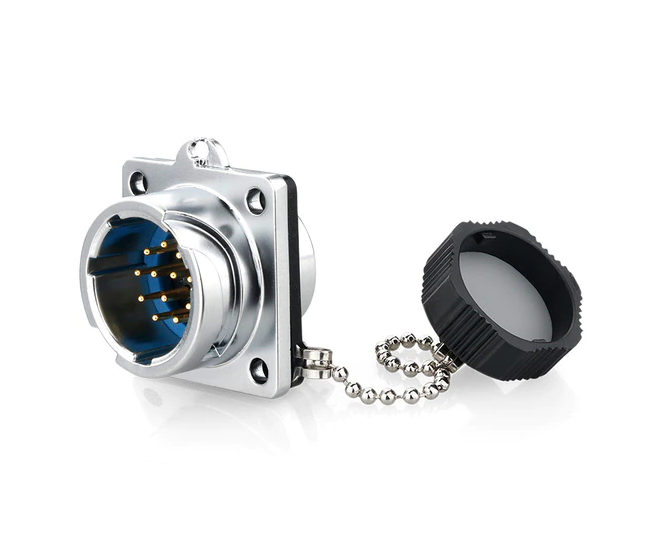

YZ-20-C12SX-03-401YZ-20-C12SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 12, соединение байонет 1/4 оборота, IP68 в с
~1 881 ₽Открыть
YZ-20-C12SX-03-401AYZ-20-C12SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 12, соединение байонет 1/4 оборота, IP68 в с
~1 881 ₽Открыть
YZ-20-C14PE-03-001AYZ-20-C14PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), штырь (male), 14, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии (д
~1 881 ₽Открыть
YZ-20-C14SX-03-401AYZ-20-C14SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), штырь (male), 14, соединение байонет 1/4 оборота, IP68 в с
930 ₽Открыть

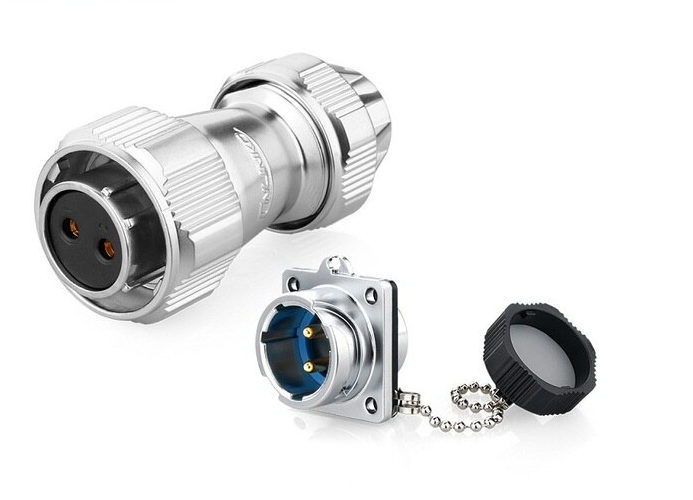

YZ-20-J02PE-03-001YZ-20-J02PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 2, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J02PE-03-001AYZ-20-J02PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 2, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть

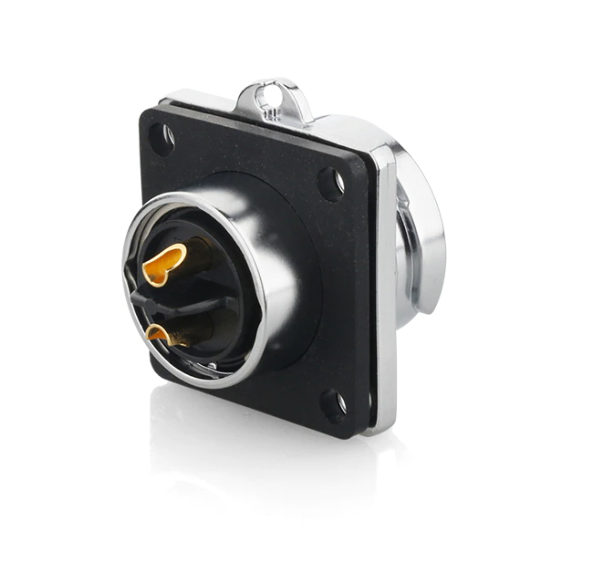

YZ-20-J02SX-03-401YZ-20-J02SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 2, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J02SX-03-401AYZ-20-J02SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 2, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J03PE-03-001YZ-20-J03PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 3, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J03PE-03-001AYZ-20-J03PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 3, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть

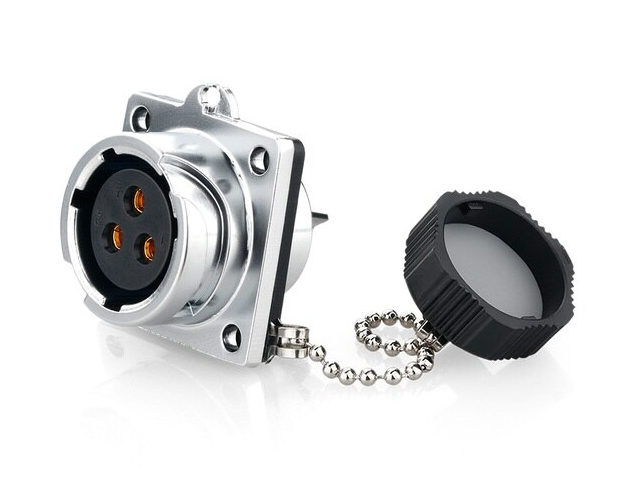

YZ-20-J03SX-03-401YZ-20-J03SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 3, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J03SX-03-401AYZ-20-J03SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 3, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть

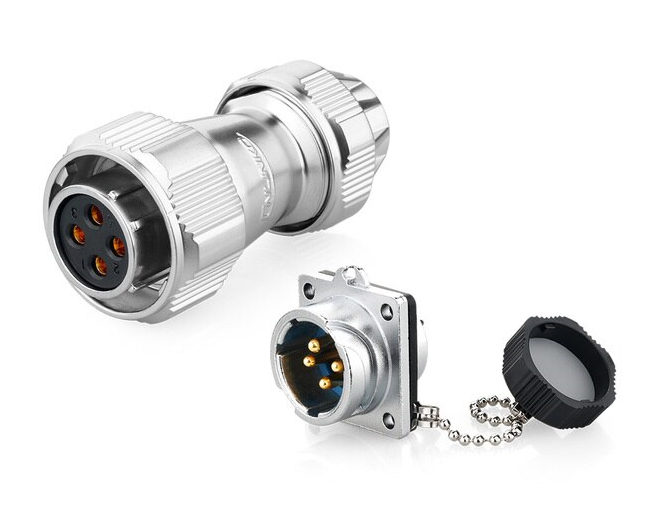

YZ-20-J04PE-03-001YZ-20-J04PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 4, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J04PE-03-001AYZ-20-J04PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 4, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть

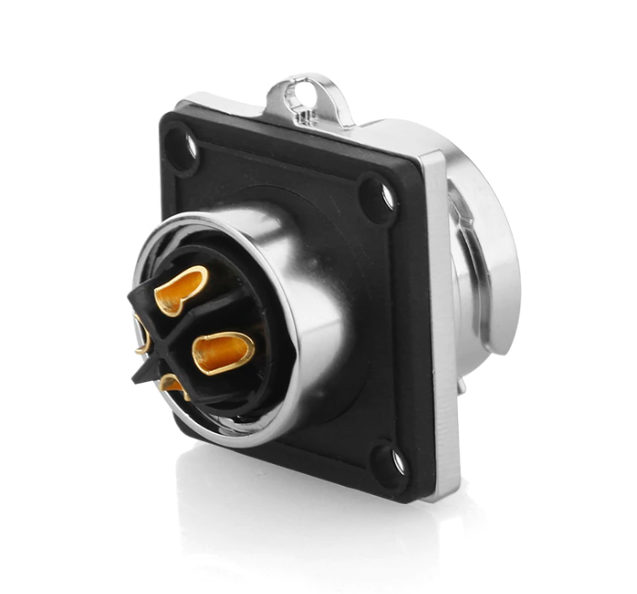

YZ-20-J04SX-03-401YZ-20-J04SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 4, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J04SX-03-401AYZ-20-J04SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 4, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть

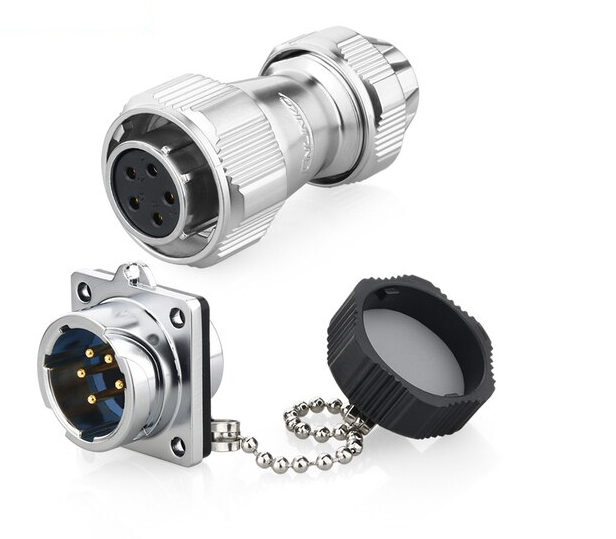

YZ-20-J05PE-03-001YZ-20-J05PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 5, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J05PE-03-001AYZ-20-J05PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 5, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть

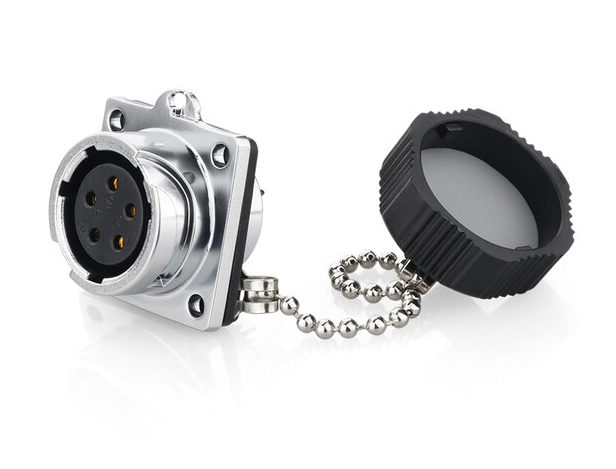

YZ-20-J05SX-03-401YZ-20-J05SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 5, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J05SX-03-401AYZ-20-J05SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 5, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J07PE-03-001YZ-20-J07PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 7, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J07PE-03-001AYZ-20-J07PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 7, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть

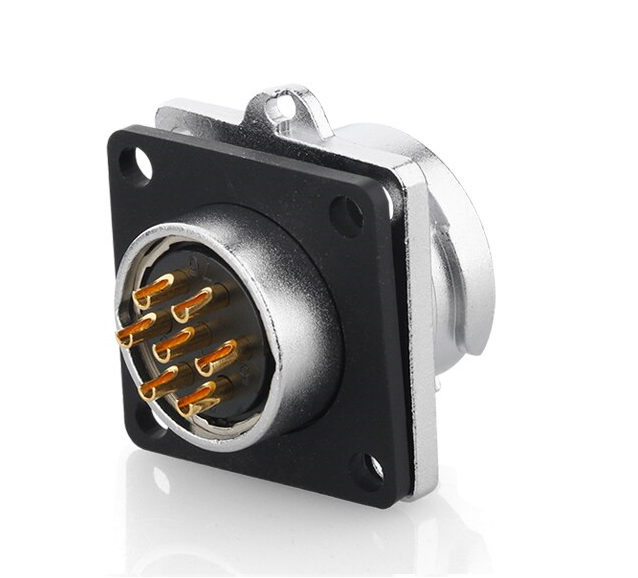

YZ-20-J07SX-03-401YZ-20-J07SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 7, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J07SX-03-401AYZ-20-J07SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 7, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J08PE-03-001AYZ-20-J08PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 8, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J08SX-03-401AYZ-20-J08SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 8, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть

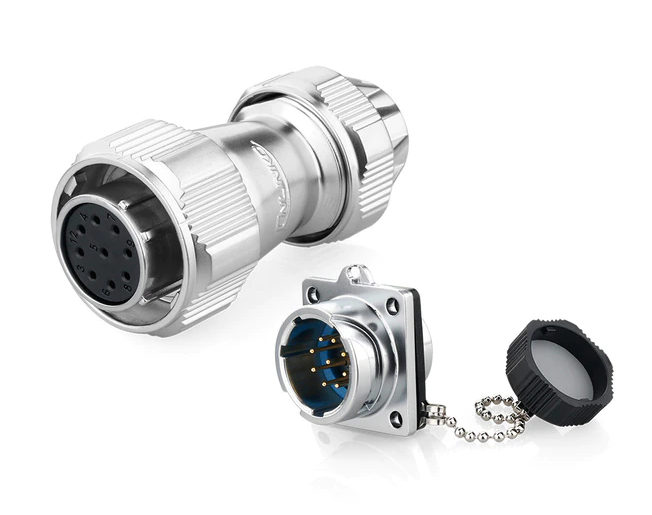

YZ-20-J09PE-03-001YZ-20-J09PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 9, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J09PE-03-001AYZ-20-J09PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 9, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть

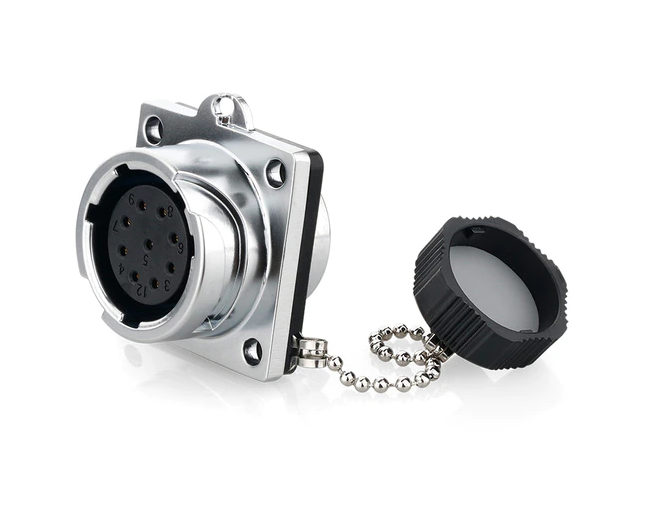

YZ-20-J09SX-03-401YZ-20-J09SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 9, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть
YZ-20-J09SX-03-401AYZ-20-J09SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 9, соединение байонет 1/4 оборота, IP68 в
~1 881 ₽Открыть

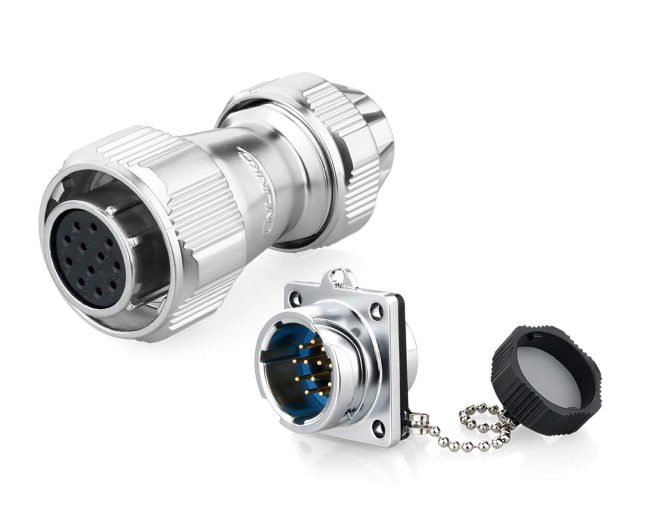

YZ-20-J12PE-03-001YZ-20-J12PE-03-001
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 12, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J12PE-03-001AYZ-20-J12PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 12, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть

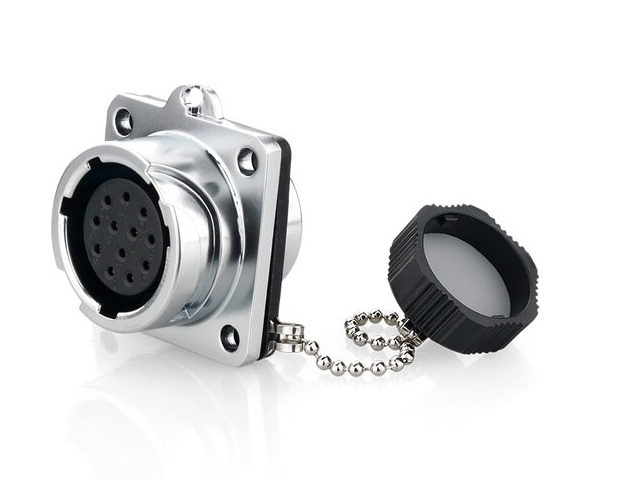

YZ-20-J12SX-03-401YZ-20-J12SX-03-401
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 12, соединение байонет 1/4 оборота, IP68
~1 881 ₽Открыть
YZ-20-J12SX-03-401AYZ-20-J12SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 12, соединение байонет 1/4 оборота, IP68
~1 881 ₽Открыть
YZ-20-J14PE-03-001AYZ-20-J14PE-03-001A
Герметичный соединитель CNLINKO серии YZ (кабельная вилка): YZ-20 (до 20 А), гнездо (female), 14, соединение байонет 1/4 оборота, IP68 в состыкованном состоянии
~1 881 ₽Открыть
YZ-20-J14SX-03-401AYZ-20-J14SX-03-401A
Герметичный соединитель CNLINKO серии YZ (приборная розетка, фланец на 4 отверстия): YZ-20 (до 20 А), гнездо (female), 14, соединение байонет 1/4 оборота, IP68
~1 881 ₽Открыть
Нужны цены и сроки по серии YZ (CNLINKO)?
Пришлите перечень исполнений и количество — ответим в течение часа в рабочее время, КП с НДС.
Загрузить спецификацию

Поставка серии YZ (CNLINKO)

Поставляем YZ (CNLINKO) со склада (отгрузка 1–2 рабочих дня) и под заказ с подтверждением срока до запуска. Оплата по счёту с НДС, для физлиц — картой онлайн. Доставка транспортными компаниями по всей России, от 1 штуки. По снятым с производства и дефицитным позициям подбираем взаимозаменяемые аналоги с таблицей соответствия. Запросите цену по вашему партномеру — ответим с наличием и сроком.

Родственные серии CNLINKO

Тот же производитель и тип изделия — сравните защиту, контакты и температуры перед выбором.

Серия LP (CNLINKO) CNLINKO

Серия LP (CNLINKO)

LP — серия круглых герметичных соединителей CNLINKO: корпуса M12, M16, M20, M24, M28 и M32, от 2 до 24 контактов плюс…

IP682…245–100 А
Ценаот 159 ₽
1 028 исполнений →
Серия DH (CNLINKO) CNLINKO

Серия DH (CNLINKO)

Серия DH — круглые промышленные соединители CNLINKO с литым металлическим корпусом из сплавов цинка и алюминия. Замок…

IP682…2410–45 А
Ценаот 552 ₽
371 исполнение →
Серия BD (CNLINKO) CNLINKO

Серия BD (CNLINKO)

Круглые герметичные соединители CNLINKO серии BD (M20/M24): быстроразъёмная защёлка с фиксацией одной рукой, IP68 в со…

IP682…2420–45 А
Ценаот 671 ₽
368 исполнений →
Серия YM (CNLINKO) CNLINKO

Серия YM (CNLINKO)

Круглые герметичные соединители CNLINKO серии YM: байонет с поворотным кольцом и трёхточечным замком, IP68 в состыкова…

IP6820–45 А500 В
Ценаот 628 ₽
314 исполнений →
Серия YA (CNLINKO) CNLINKO

Серия YA (CNLINKO)

Круглые герметичные соединители CNLINKO серии YA (M20): байонетное соединение, самозакрывающаяся крышка розетки, IP68…

IP682,3,4,5,7,95–20 А
Ценаот 877 ₽
86 исполнений →
Серия LM (CNLINKO) CNLINKO

Серия LM (CNLINKO)

Герметичные соединители CNLINKO серии LM (LM12): компактные круглые разъёмы M12 с резьбовой фиксацией и кодировкой A,…

IP682…121,5–4 А
Ценаот 86,31 ₽
86 исполнений →

Все серии CNLINKO

В каталоге 15 серий CNLINKO. На странице производителя — все серии с фильтрами по типу изделия, PDF-каталоги, статьи, взаимозаменяемые серии и цены «от» по ключевым сериям.

Все серии CNLINKO →📌 Разъёмы CNLINKO: как выбрать герметичную серию

Роль серии YZ (CNLINKO) в разработке

Герметичный ввод питания и сигналов в металлический корпус блока управления автоматики: разъём M20 с фиксацией поворотом кольца, IP68 в сочленении и IPX9K, −40…+85 °C, не менее 2000 сочленений. Вставки на 2…4 контакта — 20 А и 300 В, на 5 и 7 — 10 А, на 9…14 — 5 А и 250 В; пайка провода до 4 мм², приборная розетка на квадратном фланце 22×22 мм, цельнометаллический корпус экранирует помехи.

  • питание 20 А и сигналы в корпус IP68 через один фланец
  • разъём блока управления, который моют струёй под давлением
  • экранированный ввод в металлический корпус
🔌 Электрические соединители−40…+85 °CIP68герметичное2 000 сочленений

Документация серии YZ (CNLINKO)

📚 Статьи по теме

CNLINKO: обзор бренда и всех 15 серий герметичных разъёмов

Все 15 серий герметичных разъёмов CNLINKO по группам замков — защёлка, байонет, резьба, интерфейсные: сводная таблица по типоразмерам, току,…

CNLINKO YZ: байонетные разъёмы M20 в цинковом сплаве с экранированием от помех

Обзор серии CNLINKO YZ: герметичные байонетные соединители YZ-20 в цельном корпусе из цинкового сплава, IP68/IPX9K, золочёные контакты, 2–14…

Разъёмы CNLINKO и Weipu: сравнение серий и замена друг друга

Weipu и CNLINKO не стыкуются между собой ни в одной паре серий — замена идёт только парой «вилка плюс розетка». Разбираем соответствия SP, S…

Сферы применения разъёмов CNLINKO: все отрасли и 15 серий

Карта применения разъёмов CNLINKO по двенадцати отраслям — от LED-экранов и уличного освещения до накопителей, роботов, телекома и беспилотн…

Вопросы о серии YZ (CNLINKO)

Какая степень защиты у серии YZ (CNLINKO)?

Степень защиты: IP68 (в состыкованном виде) / IPX9K.

Сколько контактов у разъёмов серии YZ (CNLINKO)?

Число контактов: 2, 3, 4, 5, 7, 9, 12, 14. Номинальный ток: 20 A (2, 3, 4 контакта); 10 A (5 и 7 контактов); 5 A (9, 12, 14 контактов).

Как читать обозначение и подобрать партномер YZ (CNLINKO)?

Обозначение складывается из полей: типоразмер, вид контактов, вид корпуса, число контактов, заделка контактов, материал корпуса, исполнение и монтаж (схема YZ-{size}-{gender}{contacts}{body}-{term}{mat}-{tail}). Таблица вариантов — в блоке «Как читать обозначение», подбор по параметрам — на этой странице.

Где скачать даташит серии YZ (CNLINKO)?

PDF серии — кнопкой «PDF серии» в шапке и в блоке «Документация»; у отдельных исполнений даташит открывается из таблицы товаров.

Сколько исполнений серии YZ (CNLINKO) есть в каталоге?

64 партномера. Список с ценами — в таблице «Товары серии» ниже, постранично; популярные исполнения вынесены отдельным блоком.

Как купить YZ (CNLINKO) и получить образцы?

Отправьте запрос с исполнениями и количеством — вернём цены и сроки; образцы — кнопкой «Заказать образцы». Отгрузка со склада 1–2 рабочих дня, под заказ — по подтверждению срока; оплата по счёту с НДС, доставка транспортными компаниями по всей России, от 1 шт.

Нужна серия YZ (CNLINKO) под проект?

Отправьте запрос — подберём партномера и аналоги, рассчитаем цены и сроки поставки.

Загрузить BOM
