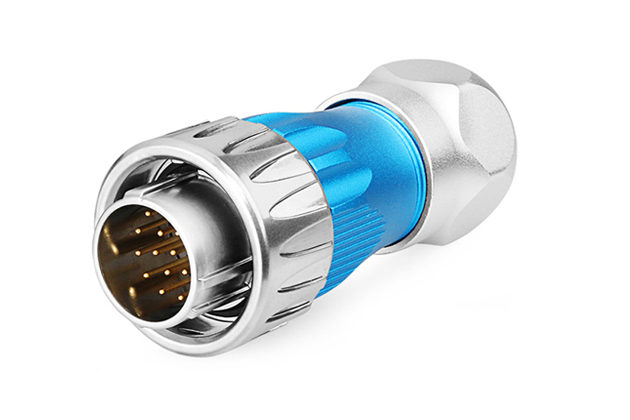

DH-24-C19PE-03-001 — типоразмер: DH-24 (до 45 А); вид контактов: вилка (male — штыревые контакты); число контактов: 19 контактов; вид корпуса: кабельная часть (plug); заделка контактов: пайка (soldering); материал корпуса: металл (цинковый сплав); исполнение и монтаж: кабельная вилка · код.
Наличие и сроки поставки DH-24-C19PE-03-001
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики DH-24-C19PE-03-001
| Вид | штырь (male) |
| Серия | DH (CNLINKO) |
| Корпус | кабельная часть (plug) |
| Монтаж | вилка / кабельная часть |
| Материал | металл (цинковый сплав) |
| Назначение | сигнальное |
| Типоразмер | DH-24 (до 45 А) |
| Сечение жилы | 0.5 мм²/20AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤ φ14.0 мм |
| Номинальный ток | 5 А |
| Число контактов | 19 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 250 В |
| Источник обозначения | торговое обозначение дистрибьютора |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Рабочая температура · серия | −40…+85 °C |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |
| Покрытие корпуса · серия | хромирование / анодирование |
| Ответная часть | DH-24-J19PP-03-001A |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
DH-24-C19PE-03-001 — описание
DH-24-C19PE-03-001 — промышленный герметичный соединитель CNLINKO серии DH, кабельная вилка. Исполнение: типоразмер: DH-24 (до 45 А); вид: штырь (male); число контактов: 19; корпус: кабельная часть (plug); заделка контактов: пайка (стандарт); материал: металл (цинковый сплав); монтаж: вилка / кабельная часть; номинальный ток: 5 А; рабочее напряжение: AC 250 В; диаметр кабеля: ≤ φ14.0 мм; сечение жилы: 0.5 мм²/20AWG; назначение: сигнальное. Соединение байонетное, класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия DH (CNLINKO) · Разъемы
Документация DH-24-C19PE-03-001
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии DH (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии DH (CNLINKO).
Другие исполнения серии DH (CNLINKO)
Всего в серии DH (CNLINKO) — 332 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о DH-24-C19PE-03-001
Отзывов пока нет. Вы первым можете оставить отзыв о DH-24-C19PE-03-001 — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о DH-24-C19PE-03-001
Что означают символы в обозначении DH-24-C19PE-03-001?
Партномер читается по шаблону DH-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 24 — типоразмер DH-24 (до 45 А); C — вид контактов вилка (male — штыревые контакты); 19 — число контактов 19 контактов; PE — вид корпуса кабельная часть (plug); 0 — заделка контактов пайка (soldering); 3 — материал корпуса металл (цинковый сплав); 001 — исполнение и монтаж кабельная вилка · код.
Чем DH-24-C19PE-03-001 отличается от других исполнений серии DH (CNLINKO)?
Исполнения собираются из одних и тех же полей, у DH-24-C19PE-03-001 они такие: вид штырь (male), корпус кабельная часть (plug), монтаж вилка / кабельная часть, материал металл (цинковый сплав), назначение сигнальное, типоразмер DH-24 (до 45 А), сечение жилы 0.5 мм²/20AWG, диаметр кабеля ≤ φ14.0 мм, номинальный ток 5 А, число контактов 19, заделка контактов пайка (стандарт), рабочее напряжение AC 250 В. Ближайшие исполнения отличаются полем «корпус»: DH-24-C19PP-03-001A — кабельная розетка (проходная, in-line).
Сколько контактов у DH-24-C19PE-03-001 и какой размер корпуса?
19 контактов, размер корпуса DH-24 (до 45 А). Производитель — CNLINKO.
Сколько стоит DH-24-C19PE-03-001?
Ориентировочная цена DH-24-C19PE-03-001 — от 1113 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
