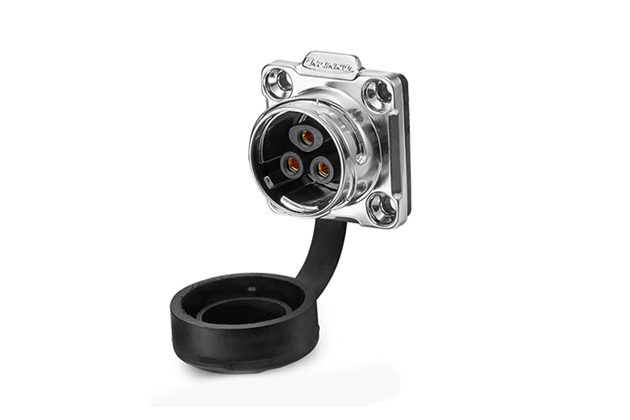

DH-20-J03SX-03-401A — типоразмер: DH-20 (до 20 А); вид контактов: розетка (female — гнездовые контакты); число контактов: 3 контакта; вид корпуса: приборная часть (панельная розетка); заделка контактов: пайка (soldering); материал корпуса: металл (цинковый сплав); исполнение и монтаж: розетка, фланец на 4 отверстия · код.
Наличие и сроки поставки DH-20-J03SX-03-401A
Под заказ: 2 шт у поставщиков, срок от 49 дн.
Характеристики DH-20-J03SX-03-401A
| Вид | гнездо (female) |
| Серия | DH (CNLINKO) |
| Корпус | приборная часть (панельная розетка) |
| Монтаж | розетка, фланец на 4 отверстия |
| Ревизия | A (обновлённое исполнение по каталогу) |
| Материал | металл (цинковый сплав) |
| Назначение | силовое |
| Типоразмер | DH-20 (до 20 А) |
| Сечение жилы | 2.5 мм²/12AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤ φ12.0 мм |
| Номинальный ток | 20 А |
| Число контактов | 3 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 300 В |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Рабочая температура · серия | −40…+85 °C |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |
| Покрытие корпуса · серия | хромирование / анодирование |
| Ответная часть | DH-20-C03PE-01-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
DH-20-J03SX-03-401A — описание
DH-20-J03SX-03-401A — промышленный герметичный соединитель CNLINKO серии DH, приборная розетка, фланец на 4 отверстия. Исполнение: типоразмер: DH-20 (до 20 А); вид: гнездо (female); число контактов: 3; корпус: приборная часть (панельная розетка); заделка контактов: пайка (стандарт); материал: металл (цинковый сплав); монтаж: розетка, фланец на 4 отверстия; ревизия: A (обновлённое исполнение по каталогу); номинальный ток: 20 А; рабочее напряжение: AC 300 В; диаметр кабеля: ≤ φ12.0 мм; сечение жилы: 2.5 мм²/12AWG; назначение: силовое. Соединение байонетное, класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия DH (CNLINKO) · Разъемы
Документация DH-20-J03SX-03-401A
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии DH (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии DH (CNLINKO).
Другие исполнения серии DH (CNLINKO)
Всего в серии DH (CNLINKO) — 332 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
С этой позицией также заказывают
Подборка собрана по нашим заказам и запросам цен с позицией DH-20-J03SX-03-401A. Чаще всего в тех же документах встречались ВБИ-М12-34В-1111-С.51, СНП268-9РП117-3-В, СП418-8ВВ11-8 и ещё 5 позиций. Список построен автоматически по совместным строкам наших заказов и заявок — это фактическая статистика документов, а не подбор «по похожести»: комплектные позиции (ответные части, монтажные аксессуары, сопутствующие компоненты) удобно заказать одним счётом.
- регулярно вместе в заказах и запросах · цена по запросу
- регулярно вместе в заказах и запросах · цена по запросу
- регулярно вместе в заказах и запросах · цена по запросу
- регулярно вместе в заказах и запросах · цена по запросу
- регулярно вместе в заказах и запросах · цена по запросу
- регулярно вместе в заказах и запросах
- регулярно вместе в заказах и запросах
- регулярно вместе в заказах и запросах
Нужен весь комплект одним счётом — пришлите перечень, посчитаем цену и срок целиком.
Отзывы о DH-20-J03SX-03-401A
Отзывов пока нет. Вы первым можете оставить отзыв о DH-20-J03SX-03-401A — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о DH-20-J03SX-03-401A
Что означают символы в обозначении DH-20-J03SX-03-401A?
Партномер читается по шаблону DH-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 20 — типоразмер DH-20 (до 20 А); J — вид контактов розетка (female — гнездовые контакты); 03 — число контактов 3 контакта; SX — вид корпуса приборная часть (панельная розетка); 0 — заделка контактов пайка (soldering); 3 — материал корпуса металл (цинковый сплав); 401A — исполнение и монтаж розетка, фланец на 4 отверстия · код.
Чем DH-20-J03SX-03-401A отличается от других исполнений серии DH (CNLINKO)?
Исполнения собираются из одних и тех же полей, у DH-20-J03SX-03-401A они такие: вид гнездо (female), корпус приборная часть (панельная розетка), монтаж розетка, фланец на 4 отверстия, ревизия A (обновлённое исполнение по каталогу), материал металл (цинковый сплав), назначение силовое, типоразмер DH-20 (до 20 А), сечение жилы 2.5 мм²/12AWG, диаметр кабеля ≤ φ12.0 мм, номинальный ток 20 А, число контактов 3, заделка контактов пайка (стандарт), рабочее напряжение AC 300 В. Ближайшие исполнения отличаются полем «монтаж»: DH-20-J03SX-03-101A — розетка, прямая в одно отверстие.
Какое исполнение DH-20-J03SX-03-401A идёт со штыревыми контактами?
У DH-20-J03SX-03-401A вид контактов — розетка (female — гнездовые контакты). То же исполнение с контактами «вилка (male — штыревые контакты)» обозначается DH-20-C03SX-03-401A: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у DH-20-J03SX-03-401A и какой размер корпуса?
3 контакта, размер корпуса DH-20 (до 20 А). Производитель — CNLINKO.
Сколько стоит DH-20-J03SX-03-401A?
Ориентировочная цена DH-20-J03SX-03-401A — от 577 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Как купить DH-20-J03SX-03-401A
DH-20-J03SX-03-401A от 577 рублей под заказ — 2 шт у поставщиков, срок от 49 дн производства CNLINKO, купить от 1 шт можно Visa, Mastercard и МИР банковской картой или получить счёт для оплаты юридическим лицом прямо сейчас на нашем сайте.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий возможна приёмка ОТК и ВП.
Запросите цену и наличие DH-20-J03SX-03-401A в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию DH (CNLINKO).
