CNLINKO LP: обзор самой массовой серии герметичных разъёмов с защёлкой

Серия LP — самая массовая линейка круглых герметичных соединителей CNLINKO: именно её чаще всего можно увидеть в кабинетах LED-экранов и уличных светильниках. Главная конструктивная особенность — быстроразъёмная защёлка, которая фиксируется одной рукой: разъём состыковывается до щелчка, без вращения накидной гайки. Как официальный дистрибьютор CNLINKO в России мы поставляем серию LP со склада и под заказ — от 1 шт.

Конструкция и характеристики

По каталогу производителя LP — круглые герметичные соединители с соединением защёлкой одной рукой. Ключевые параметры серии:

• степень защиты IP65 в базе, опции IP67/IP68;
• корпус — инженерный пластик, металл или комбинация «пластик + металл» (материал кодируется отдельной позицией партномера);
• типоразмеры LP-12…LP-28;
• 2–24 контакта, плюс интерфейсные вставки RJ45, USB, HDMI, Type-C и оптика;
• ток до 50 А, напряжение до 500 В AC.

По электрике линейка закрывает диапазон от сигнальных цепей до питания силовых модулей:

• LP-12 — до 5 А, 125 В; компактные сигнальные версии, в том числе 6-контактная;
• LP-16 — до 10 А, 400 В; есть 9-контактная версия;
• LP-20 — до 20 А, 500 В; варианты до 14 контактов;
• LP-24 — до 45 А, 500 В; версии на 10, 12, 19 и 24 контакта;
• LP-28 — до 50 А, 500 В; максимальный по току типоразмер.

Где применяется серия LP

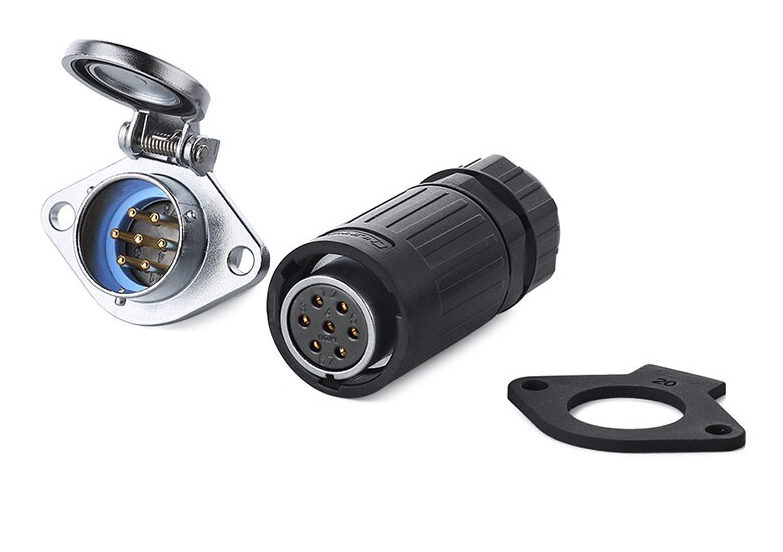

Кабинеты LED-экранов и медиафасады. Классический сценарий: питание кабинета через LP-20/LP-24 и сигнальная линия через вставку RJ45. Защёлка одной рукой ускоряет сборку экрана из десятков кабинетов и демонтаж на выездных мероприятиях; для открытого уличного монтажа берут исполнения IP67/IP68. Для сценического света и DMX-цепей рядом в линейке стоит серия YA с самозакрывающейся крышкой розетки.

Городское и архитектурное освещение. Блочная розетка (SX) с фланцем ставится на корпус светильника или монтажную коробку, кабельная вилка (PE) — на магистраль. Обслуживание сводится к отщёлкиванию разъёма без инструмента, что важно при работе с автовышки. Для цепей питания с цветовой маркировкой входа/выхода есть специализированная серия YF.

Шкафы управления и промышленное оборудование. Плавающий соединитель (PP) стыкует кабельные линии между модулями без жёсткой фиксации на панели; приборные части с фланцем на 2 или 4 отверстия — стандарт для стенок шкафов. Если вместо защёлки нужен байонет — смотрите YM или цельнометаллическую DH; близкий к LP вариант с защёлкой и корпусом из цинкового сплава — серия BD.

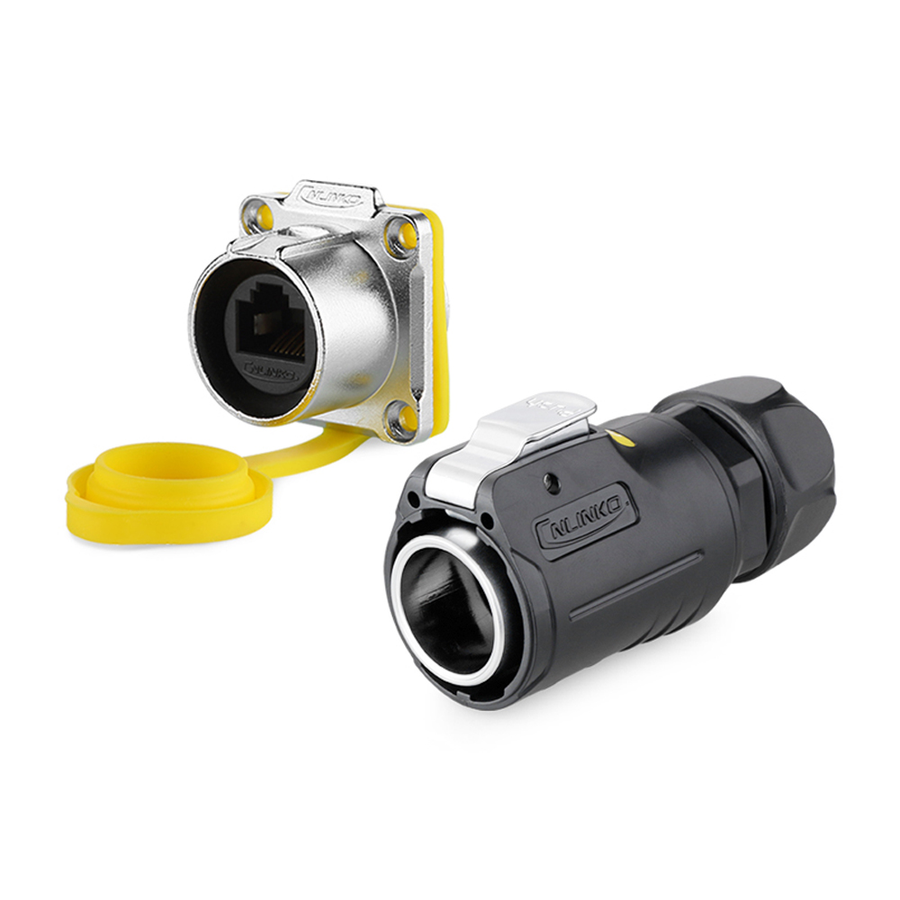

Связь и энергетика. Гибридные вставки USB, HDMI, Type-C и оптика позволяют вывести герметичный интерфейс данных на корпус аппаратуры тем же типоразмером, что и питание.

Как читается партномер LP

Код заказа собирается по позициям: LP-{размер}-{вид}{контакты}{корпус}-{заделка}{материал}-{монтаж}.

• размер: 12, 16, 20, 24, 28;
• вид контактов: C — вилка (male), J — розетка (female), K — комбинированный male+female;
• число контактов: 02…24;
• категория корпуса: PE — кабельная часть (plug), SX — приборная часть (receptacle), PP — плавающий соединитель;
• заделка контактов: 0 — пайка, 1 — обжим, 2 — винтовой зажим, 3 — клёпка, 4 — другое;
• материал корпуса: 1 — пластик+металл, 2 — пластик, 3 — металл, 4 — спецверсия;
• монтаж приборной части: 0 — вилка/плавающий, 1 — резьбовое крепление в одно отверстие, 2 — фланец на 2 отверстия, 4 — фланец на 4 отверстия.

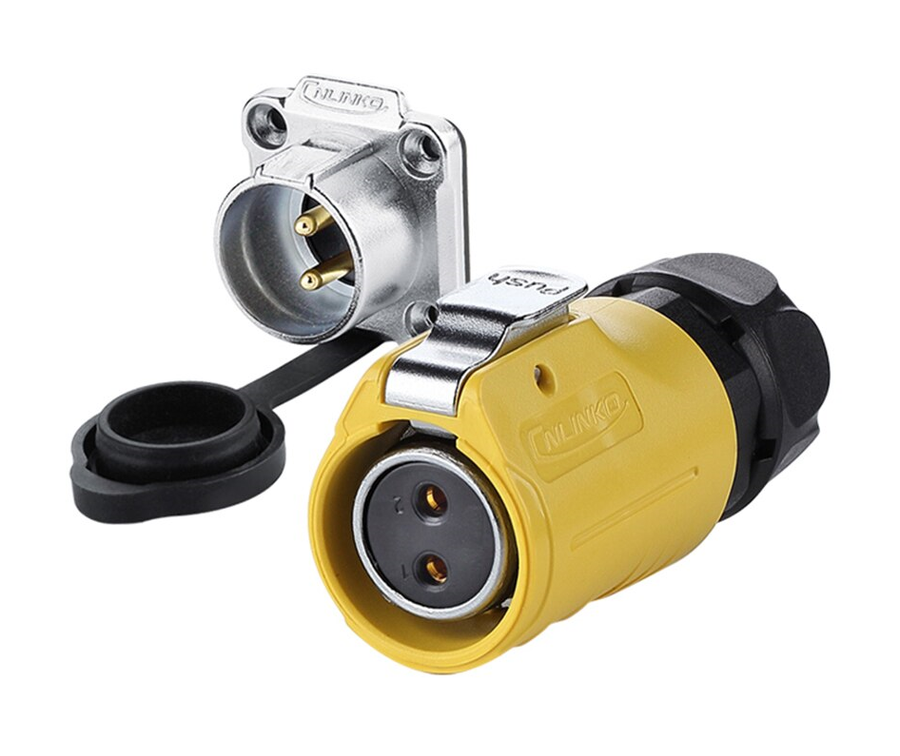

Пример: LP-20-J12SX-02-2 — приборная розетка LP-20 на 12 гнездовых контактов, заделка пайкой, пластиковый корпус, фланец на два отверстия. Хвостовой streaming-код (01…99) и буква ревизии в конце кода не конфигурируются — их уточнит наш менеджер при заказе. Интерфейсные версии RJ45/USB/HDMI кодируются отдельно (встречаются короткие коды вида LP-16-RJ45-P01) — такие позиции подбираем по запросу.

Собрать код без ошибок помогает конфигуратор партномера на странице серии LP; полные таблицы вариантов — в даташите серии LP (PDF).
