BD-24-J12SX-02-207A — типоразмер: BD-24 (до 45 А); вид контактов: розетка (female — гнездовые контакты); число контактов: 12 контактов; вид корпуса: приборная часть (панельная розетка); заделка контактов: пайка (soldering); материал корпуса: пластик (инженерный); исполнение и монтаж: розетка, фланец на 2 отверстия · код.
Наличие и сроки поставки BD-24-J12SX-02-207A
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики BD-24-J12SX-02-207A
| Вид | гнездо (female) |
| Серия | BD (CNLINKO) |
| Корпус | приборная часть (панельная розетка) |
| Монтаж | розетка, фланец на 2 отверстия |
| Ревизия | A (обновлённое исполнение по каталогу) |
| Материал | пластик (инженерный) |
| Назначение | сигнальное |
| Типоразмер | BD-24 (до 45 А) |
| Сечение жилы | 1.5 мм²/16AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤φ14.0 мм |
| Порядковый код | 07 |
| Номинальный ток | 10 А |
| Число контактов | 12 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 500 В |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |
| Ответная часть | BD-24-C12PE-01-001A |
BD-24-J12SX-02-207A — описание
BD-24-J12SX-02-207A — промышленный герметичный соединитель CNLINKO серии BD, приборная розетка, фланец на 2 отверстия. Исполнение: типоразмер: BD-24 (до 45 А); вид: гнездо (female); число контактов: 12; корпус: приборная часть (панельная розетка); заделка контактов: пайка (стандарт); материал: пластик (инженерный); монтаж: розетка, фланец на 2 отверстия; порядковый код: 07; ревизия: A (обновлённое исполнение по каталогу); номинальный ток: 10 А; рабочее напряжение: AC 500 В; диаметр кабеля: ≤φ14.0 мм; сечение жилы: 1.5 мм²/16AWG; назначение: сигнальное. Соединение быстроразъёмное (защёлка), класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.

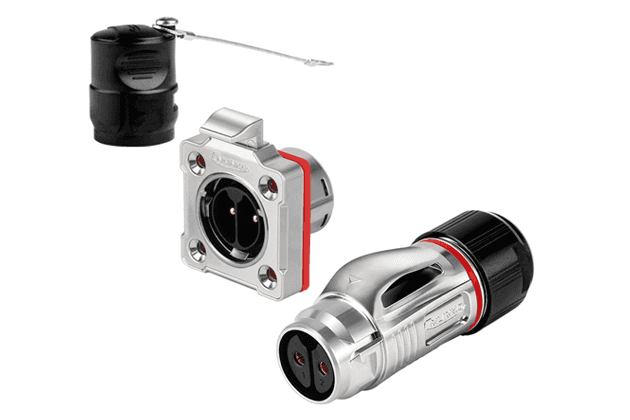

CNLINKO · Серия BD (CNLINKO) · Разъемы
Документация BD-24-J12SX-02-207A
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии BD (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии BD (CNLINKO).
Другие исполнения серии BD (CNLINKO)
Всего в серии BD (CNLINKO) — 326 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о BD-24-J12SX-02-207A
Отзывов пока нет. Вы первым можете оставить отзыв о BD-24-J12SX-02-207A — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о BD-24-J12SX-02-207A
Что означают символы в обозначении BD-24-J12SX-02-207A?
Партномер читается по шаблону BD-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 24 — типоразмер BD-24 (до 45 А); J — вид контактов розетка (female — гнездовые контакты); 12 — число контактов 12 контактов; SX — вид корпуса приборная часть (панельная розетка); 0 — заделка контактов пайка (soldering); 2 — материал корпуса пластик (инженерный); 207A — исполнение и монтаж розетка, фланец на 2 отверстия · код.
Чем BD-24-J12SX-02-207A отличается от других исполнений серии BD (CNLINKO)?
Исполнения собираются из одних и тех же полей, у BD-24-J12SX-02-207A они такие: вид гнездо (female), корпус приборная часть (панельная розетка), монтаж розетка, фланец на 2 отверстия, ревизия A (обновлённое исполнение по каталогу), материал пластик (инженерный), назначение сигнальное, типоразмер BD-24 (до 45 А), сечение жилы 1.5 мм²/16AWG, диаметр кабеля ≤φ14.0 мм, порядковый код 07, номинальный ток 10 А, число контактов 12, рабочее напряжение AC 500 В. Ближайшие исполнения отличаются полем «материал»: BD-24-J12SX-03-207A — металл (цинковый сплав).
Какое исполнение BD-24-J12SX-02-207A идёт со штыревыми контактами?
У BD-24-J12SX-02-207A вид контактов — розетка (female — гнездовые контакты). То же исполнение с контактами «вилка (male — штыревые контакты)» обозначается BD-24-C12SX-02-207A: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у BD-24-J12SX-02-207A и какой размер корпуса?
12 контактов, размер корпуса BD-24 (до 45 А). Производитель — CNLINKO.
Сколько стоит BD-24-J12SX-02-207A?
Ориентировочная цена BD-24-J12SX-02-207A — от 1140 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Как купить BD-24-J12SX-02-207A
BD-24-J12SX-02-207A производства CNLINKO — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий возможна приёмка ОТК и ВП.
Запросите цену и наличие BD-24-J12SX-02-207A в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию BD (CNLINKO).
