YM-20-J04PP-02-001A — типоразмер: YM-20 (до 20 А); вид контактов: розетка (female — гнездовые контакты); число контактов: 4 контакта; вид корпуса: кабельная розетка (проходная, in-line); заделка контактов: пайка (soldering); материал корпуса: пластик (инженерный); исполнение и монтаж: кабельная розетка (проходная) · код.
Наличие и сроки поставки YM-20-J04PP-02-001A
В наличии у поставщика.
Характеристики YM-20-J04PP-02-001A
| Вид | гнездо (female) |
| Серия | YM (CNLINKO) |
| Корпус | кабельная розетка (проходная, in-line) |
| Монтаж | вилка / кабельная часть |
| Ревизия | A (обновлённое исполнение по каталогу) |
| Материал | пластик (инженерный) |
| Назначение | силовое |
| Типоразмер | YM-20 (до 20 А) |
| Сечение жилы | 2.5 мм²/12AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤φ12.0 мм |
| Номинальный ток | 20 А |
| Число контактов | 4 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 500 В |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |

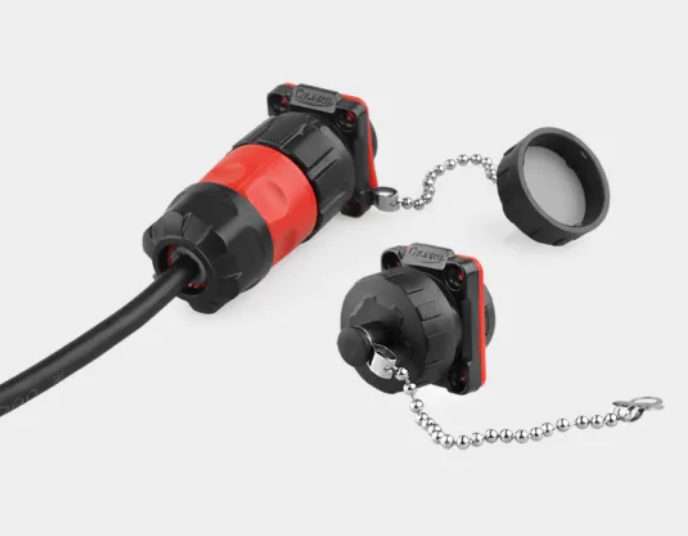

| Ответная часть | YM-20-C04PE-02-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
YM-20-J04PP-02-001A — описание
YM-20-J04PP-02-001A — промышленный герметичный соединитель CNLINKO серии YM, кабельная розетка (проходная). Исполнение: типоразмер: YM-20 (до 20 А); вид: гнездо (female); число контактов: 4; корпус: кабельная розетка (проходная, in-line); заделка контактов: пайка (стандарт); материал: пластик (инженерный); монтаж: вилка / кабельная часть; ревизия: A (обновлённое исполнение по каталогу); номинальный ток: 20 А; рабочее напряжение: AC 500 В; диаметр кабеля: ≤φ12.0 мм; сечение жилы: 2.5 мм²/12AWG; назначение: силовое. Соединение байонетное, класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия YM (CNLINKO) · Разъемы
Документация YM-20-J04PP-02-001A
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии YM (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии YM (CNLINKO).
Другие исполнения серии YM (CNLINKO)
Всего в серии YM (CNLINKO) — 292 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о YM-20-J04PP-02-001A
Отзывов пока нет. Вы первым можете оставить отзыв о YM-20-J04PP-02-001A — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о YM-20-J04PP-02-001A
Что означают символы в обозначении YM-20-J04PP-02-001A?
Партномер читается по шаблону YM-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 20 — типоразмер YM-20 (до 20 А); J — вид контактов розетка (female — гнездовые контакты); 04 — число контактов 4 контакта; PP — вид корпуса кабельная розетка (проходная, in-line); 0 — заделка контактов пайка (soldering); 2 — материал корпуса пластик (инженерный); 001A — исполнение и монтаж кабельная розетка (проходная) · код.
Чем YM-20-J04PP-02-001A отличается от других исполнений серии YM (CNLINKO)?
Исполнения собираются из одних и тех же полей, у YM-20-J04PP-02-001A они такие: вид гнездо (female), корпус кабельная розетка (проходная, in-line), монтаж вилка / кабельная часть, ревизия A (обновлённое исполнение по каталогу), материал пластик (инженерный), назначение силовое, типоразмер YM-20 (до 20 А), сечение жилы 2.5 мм²/12AWG, диаметр кабеля ≤φ12.0 мм, номинальный ток 20 А, число контактов 4, заделка контактов пайка (стандарт), рабочее напряжение AC 500 В. Ближайшие исполнения отличаются полем «корпус»: YM-20-J04PE-02-002A — кабельная часть (plug).
Какое исполнение YM-20-J04PP-02-001A идёт со штыревыми контактами?
У YM-20-J04PP-02-001A вид контактов — розетка (female — гнездовые контакты). То же исполнение с контактами «вилка (male — штыревые контакты)» обозначается YM-20-C04PP-02-001A: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у YM-20-J04PP-02-001A и какой размер корпуса?
4 контакта, размер корпуса YM-20 (до 20 А). Производитель — CNLINKO.
Сколько стоит YM-20-J04PP-02-001A и есть ли он в наличии?
Ориентировочная цена YM-20-J04PP-02-001A — от 736 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция есть в наличии у поставщика, срок поставки — 45 дн с момента оплаты, точную дату подтверждаем в счёте.
