YM-20-C12SX-02-101A — типоразмер: YM-20 (до 20 А); вид контактов: вилка (male — штыревые контакты); число контактов: 12 контактов; вид корпуса: приборная часть (панельная розетка); заделка контактов: пайка (soldering); материал корпуса: пластик (инженерный); исполнение и монтаж: розетка в одно отверстие · код.
Наличие и сроки поставки YM-20-C12SX-02-101A
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики YM-20-C12SX-02-101A
| Вид | штырь (male) |
| Серия | YM (CNLINKO) |
| Корпус | приборная часть (панельная розетка) |
| Монтаж | розетка, прямая в одно отверстие |
| Ревизия | A (обновлённое исполнение по каталогу) |
| Материал | пластик (инженерный) |
| Назначение | сигнальное |
| Типоразмер | YM-20 (до 20 А) |
| Сечение жилы | 0.5 мм²/20AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤φ12.0 мм |
| Номинальный ток | 5 А |
| Число контактов | 12 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 250 В |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |

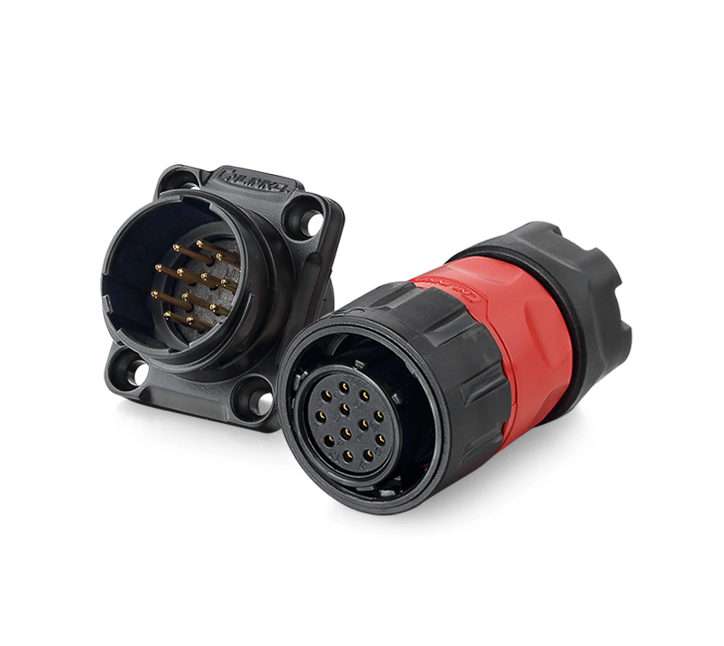

| Ответная часть | YM-20-J12PE-01-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
YM-20-C12SX-02-101A — описание
YM-20-C12SX-02-101A — промышленный герметичный соединитель CNLINKO серии YM, приборная розетка в одно отверстие. Исполнение: типоразмер: YM-20 (до 20 А); вид: штырь (male); число контактов: 12; корпус: приборная часть (панельная розетка); заделка контактов: пайка (стандарт); материал: пластик (инженерный); монтаж: розетка, прямая в одно отверстие; ревизия: A (обновлённое исполнение по каталогу); номинальный ток: 5 А; рабочее напряжение: AC 250 В; диаметр кабеля: ≤φ12.0 мм; сечение жилы: 0.5 мм²/20AWG; назначение: сигнальное. Соединение байонетное, класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия YM (CNLINKO) · Разъемы
Документация YM-20-C12SX-02-101A
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии YM (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии YM (CNLINKO).
Другие исполнения серии YM (CNLINKO)
Всего в серии YM (CNLINKO) — 292 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о YM-20-C12SX-02-101A
Отзывов пока нет. Вы первым можете оставить отзыв о YM-20-C12SX-02-101A — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о YM-20-C12SX-02-101A
Что означают символы в обозначении YM-20-C12SX-02-101A?
Партномер читается по шаблону YM-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 20 — типоразмер YM-20 (до 20 А); C — вид контактов вилка (male — штыревые контакты); 12 — число контактов 12 контактов; SX — вид корпуса приборная часть (панельная розетка); 0 — заделка контактов пайка (soldering); 2 — материал корпуса пластик (инженерный); 101A — исполнение и монтаж розетка в одно отверстие · код.
Чем YM-20-C12SX-02-101A отличается от других исполнений серии YM (CNLINKO)?
Исполнения собираются из одних и тех же полей, у YM-20-C12SX-02-101A они такие: вид штырь (male), корпус приборная часть (панельная розетка), монтаж розетка, прямая в одно отверстие, ревизия A (обновлённое исполнение по каталогу), материал пластик (инженерный), назначение сигнальное, типоразмер YM-20 (до 20 А), сечение жилы 0.5 мм²/20AWG, диаметр кабеля ≤φ12.0 мм, номинальный ток 5 А, число контактов 12, заделка контактов пайка (стандарт), рабочее напряжение AC 250 В. Ближайшие исполнения отличаются полем «монтаж»: YM-20-C12SX-02-402A — розетка, фланец на 4 отверстия.
Какое исполнение YM-20-C12SX-02-101A идёт с гнездовыми контактами?
У YM-20-C12SX-02-101A вид контактов — вилка (male — штыревые контакты). То же исполнение с контактами «розетка (female — гнездовые контакты)» обозначается YM-20-J12SX-02-101A: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у YM-20-C12SX-02-101A и какой размер корпуса?
12 контактов, размер корпуса YM-20 (до 20 А). Производитель — CNLINKO.
Сколько стоит YM-20-C12SX-02-101A?
Ориентировочная цена YM-20-C12SX-02-101A — от 845 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
