CNLINKO YZ: байонетные разъёмы M20 в цинковом сплаве с защитой от ЭМ-помех

Серия YZ — круглые герметичные соединители CNLINKO в металлическом корпусе с байонетным замком «1/4 оборота». Главное отличие разъёма YZ-20 от пластиковых серий производителя — корпус из цинкового сплава с хромированием: он закрывает контактную группу сплошным экраном и защищает цепи от электромагнитных и радиочастотных помех. Разбираем конструкцию, характеристики, применения и структуру партномера.

Конструкция серии YZ

Соединитель состоит из кабельной части (plug, код PE) и панельной розетки (receptacle, код SX) под монтажную резьбу M20; по даташиту розетка выполняется с фланцем на 4 отверстия. Фиксация — байонет: четверть оборота обоймы, и разъём состыкован. Стыковка выполняется без инструмента, контролировать момент затяжки, как у резьбовых соединителей, не нужно.

Контакты золочёные — это важно для сигнальных цепей с малыми токами: раскладки на 9, 12 и 14 контактов рассчитаны на 5 А и используются в первую очередь под сигналы. Базовая степень защиты — IP65, доступны исполнения IP67/IP68.

Характеристики YZ-20

• Типоразмер один — YZ-20, монтажная резьба M20
• Контакты: 2–14, золочёные
• Максимальные параметры: 20 А, AC 300 В
• Степень защиты: IP65, опции IP67/IP68
• Корпус: цинковый сплав с хромированием
• Заделка контактов: пайка (по даташиту YZ — пайка/винтовая)

Ток и напряжение зависят от раскладки:

• 2, 3 и 4 контакта — 20 А, AC 300 В
• 5 и 7 контактов — 10 А, AC 300 В
• 8 контактов — гибрид 20+5 А, AC 250 В (силовые и сигнальные линии в одной вставке)
• 9, 12 и 14 контактов — 5 А, AC 250 В

Где применяется

Блоки управления промышленной автоматики

Панельные розетки SX выводят на стенку шкафа питание и сигналы датчиков. Металлический корпус экранирует контактную группу, поэтому серию ставят там, где рядом работают частотные приводы и силовая коммутация — источники ЭМ- и РЧ-помех. Под сигнальные жгуты берут раскладки 9/12/14 контактов на 5 А.

Питание и обратная связь через один ввод

Гибридная 8-контактная вставка (20+5 А, AC 250 В) заводит на исполнительный механизм питание и сигнальные цепи одним разъёмом YZ-20: вместо двух отверстий в корпусе — одно, вдвое меньше кабельных вводов и точек герметизации.

Оборудование с частым переподключением

Сменная оснастка, выездные стенды, сервисные разъёмы промышленного оборудования: байонет 1/4 оборота стыкуется и расстыкуется за секунды без инструмента, а исполнения IP67/IP68 допускают работу во влажных цехах и на улице.

Как читается партномер

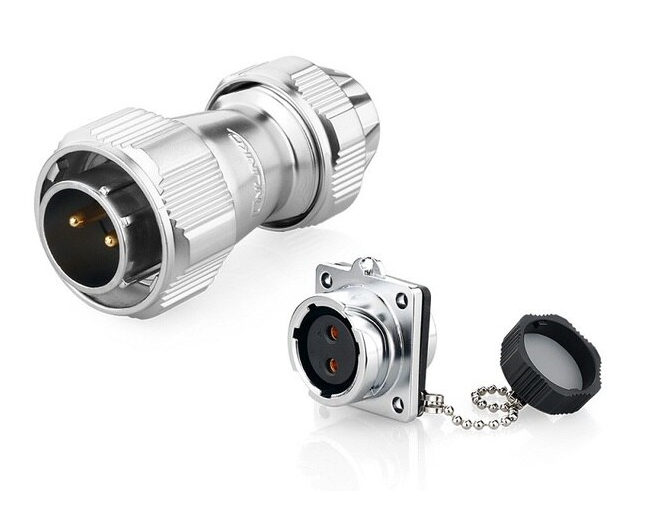

Структура кода: YZ-{размер}-{вид контактов}{число контактов}{корпус}-{заделка}{материал}-{монтаж}. Каталожный пример — YZ-20-C02PE-03-001A:

• YZ — серия
• 20 — типоразмер YZ-20 (M20)
• C — штыревые контакты (male); гнездовые — J
• 02 — число контактов (02…14)
• PE — кабельная часть (plug); панельная розетка — SX
• 0 — заделка контактов: пайка (1 — пайка под давлением, 2 — винтовая, 3 — клёпка)
• 3 — материал корпуса: металл, для YZ — цинковый сплав (1 — пластик+металл, 2 — пластик)
• 0 — спец-код монтажа: вилка; у фланцевой розетки на 4 отверстия — 4, пример YZ-20-C02SX-03-401A
• хвостовые 01 и буква A не конфигурируются — уточняются менеджером при заказе

Чтобы не собирать код вручную, используйте конфигуратор партномера на странице серии YZ — он предлагает только существующие комбинации. Полные характеристики — в файле даташит серии YZ (PDF).

Если металлический корпус не обязателен, посмотрите серию YA — та же байонетная механика M20, корпус из пластика или цинкового сплава и самозакрывающаяся крышка розетки. Нужна резьбовая фиксация — серия YW; передача данных RJ45/USB/HDMI в металле — серия DZ.
