YZ-20-J04SX-03-401A — типоразмер: YZ-20 (до 20 А); вид контактов: розетка (female — гнездовые контакты); число контактов: 4 контакта; вид корпуса: приборная часть (панельная розетка); заделка контактов: пайка (soldering); материал корпуса: металл (цинковый сплав); исполнение и монтаж: розетка, фланец на 4 отверстия · код.
Наличие и сроки поставки YZ-20-J04SX-03-401A
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики YZ-20-J04SX-03-401A
| Вид | гнездо (female) |
| Серия | YZ (CNLINKO) |
| Корпус | приборная часть (панельная розетка) |
| Монтаж | розетка, фланец на 4 отверстия |
| Ревизия | A (обновлённое исполнение по каталогу) |
| Материал | металл (цинковый сплав) |
| Назначение | силовое |
| Типоразмер | YZ-20 (до 20 А) |
| Сечение жилы | 2.5 мм²/12AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤ φ14.0 мм |
| Номинальный ток | 20 А |
| Число контактов | 4 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 300 В |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |
| Покрытие корпуса · серия | хромирование |

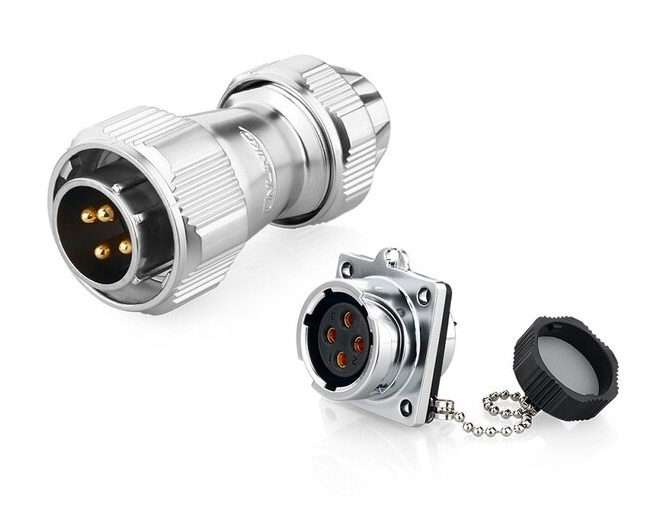

| Ответная часть | YZ-20-C04PE-03-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
YZ-20-J04SX-03-401A — описание
YZ-20-J04SX-03-401A — промышленный герметичный соединитель CNLINKO серии YZ, приборная розетка, фланец на 4 отверстия. Исполнение: типоразмер: YZ-20 (до 20 А); вид: гнездо (female); число контактов: 4; корпус: приборная часть (панельная розетка); заделка контактов: пайка (стандарт); материал: металл (цинковый сплав); монтаж: розетка, фланец на 4 отверстия; ревизия: A (обновлённое исполнение по каталогу); номинальный ток: 20 А; рабочее напряжение: AC 300 В; диаметр кабеля: ≤ φ14.0 мм; сечение жилы: 2.5 мм²/12AWG; назначение: силовое. Соединение байонет 1/4 оборота, класс защиты IP67 в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия YZ (CNLINKO) · Разъемы
Документация YZ-20-J04SX-03-401A
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии YZ (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии YZ (CNLINKO).
Другие исполнения серии YZ (CNLINKO)
Всего в серии YZ (CNLINKO) — 64 исполнений; ниже часть из них. Смотреть все исполнения серии.
Отзывы о YZ-20-J04SX-03-401A
Отзывов пока нет. Вы первым можете оставить отзыв о YZ-20-J04SX-03-401A — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о YZ-20-J04SX-03-401A
Что означают символы в обозначении YZ-20-J04SX-03-401A?
Партномер читается по шаблону YZ-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 20 — типоразмер YZ-20 (до 20 А); J — вид контактов розетка (female — гнездовые контакты); 04 — число контактов 4 контакта; SX — вид корпуса приборная часть (панельная розетка); 0 — заделка контактов пайка (soldering); 3 — материал корпуса металл (цинковый сплав); 401A — исполнение и монтаж розетка, фланец на 4 отверстия · код.
Чем YZ-20-J04SX-03-401A отличается от других исполнений серии YZ (CNLINKO)?
Исполнения собираются из одних и тех же полей, у YZ-20-J04SX-03-401A они такие: вид гнездо (female), корпус приборная часть (панельная розетка), монтаж розетка, фланец на 4 отверстия, назначение силовое, сечение жилы 2.5 мм²/12AWG, номинальный ток 20 А, число контактов 4, рабочее напряжение AC 300 В. Ближайшие исполнения отличаются полем «число контактов»: YZ-20-J03SX-03-401A — 3, YZ-20-J03SX-03-401 — 3. У всех проверенных позиций серии одинаковы материал металл (цинковый сплав), типоразмер YZ-20 (до 20 А), диаметр кабеля ≤ φ14.0 мм.
Какое исполнение YZ-20-J04SX-03-401A идёт со штыревыми контактами?
У YZ-20-J04SX-03-401A вид контактов — розетка (female — гнездовые контакты). То же исполнение с контактами «вилка (male — штыревые контакты)» обозначается YZ-20-C04SX-03-401A: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у YZ-20-J04SX-03-401A и какой размер корпуса?
4 контакта, размер корпуса YZ-20 (до 20 А). Производитель — CNLINKO.
Сколько стоит YZ-20-J04SX-03-401A?
Ориентировочная цена YZ-20-J04SX-03-401A — от 1037 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
