CNLINKO YU: герметичные USB 2.0/3.0 соединители — обзор и применение

Вывести порт USB на панель уличного шкафа или корпус станка — задача, на которой обычный компьютерный разъём живёт недолго: пыль, влага и вибрация быстро выводят его из строя. Для таких условий у CNLINKO есть специализированная серия YU (YU-USB) — круглые герметичные соединители с интерфейсами USB 2.0 и USB 3.0. АО «ПРОМТЕХСНАБ» — официальный дистрибьютор CNLINKO в России: поставляем разъёмы YU со склада и под заказ от 1 шт.

Что такое серия YU: конструкция

YU — «интерфейсная» серия в линейке CNLINKO. Если LP, YM или BD передают в первую очередь питание и сигналы, то YU создана именно для передачи данных: внутри герметичного круглого корпуса установлен стандартный интерфейс USB 2.0 или USB 3.0. Со стороны оборудования соединитель работает как обычный USB-порт, со стороны улицы — как промышленный разъём.

• Фиксация — байонетная защёлка: сочленение и расчленение без инструмента; соединение не ослабнет от вибрации, как обычный USB-штекер.
• Герметичность: IP65 в базовом исполнении, опции IP67/IP68; в состыкованном состоянии пара обеспечивает IP67.
• Корпус из инженерного пластика — не корродирует, лёгкий, диэлектрик.
• Электрические параметры: до 2 А, до 300 В DC — с запасом перекрывает потребности питания USB-периферии.
• Кабельный ввод под кабель диаметром 4,5–5,5 мм.
• Исполнения: кабельные вилки, розетки и панельные гнёзда — можно собрать и проходной узел «панель–кабель», и кабельное соединение.

Исполнение USB 3.0 выбирают там, где важна пропускная способность (камеры, накопители, быстрый съём логов), USB 2.0 — для сервисных портов, сканеров и прочей периферии.

Где применяется серия YU

Сервисный порт на шкафу автоматики

Классический сценарий: панельное гнездо YU выводится на дверцу шкафа управления и внутренним кабелем соединяется с портом ПЛК или панельного компьютера. Наладчик подключает ноутбук или флеш-накопитель, не открывая шкаф, — пломбировка и степень защиты оболочки не нарушаются, а в состыкованном виде порт держит IP67.

Сканеры и периферия на производстве и складе

Стационарные сканеры штрихкодов, весы и принтеры этикеток подключаются к компьютерам по USB. В цеху с мойкой оборудования или на открытой рампе склада обычный разъём — первая точка отказа. Пара «кабельная вилка YU — панельное гнездо на корпусе» держит пыль и струи воды, а байонет не даст кабелю выдернуться от рывка.

Солнечная энергетика

Производитель прямо указывает солнечную энергетику среди применений серии: герметичный USB-порт на корпусе инвертора или контроллера позволяет снимать данные и обновлять прошивку в полевых условиях — на крыше или площадке СЭС, где оборудование постоянно под дождём и пылью.

Уличные терминалы и киоски

В платёжных терминалах, инфокиосках и вендинговых автоматах через YU подключают периферию — сканеры, камеры — к вычислительному блоку с сохранением герметичности корпуса.

Как читается обозначение YU

Полного открытого конфигуратора кода для YU производитель не публикует — структура кода заказа в каталоге приведена не полностью. На практике обозначение строится так: базовый префикс YU-USB дополняется версией интерфейса (USB 2.0 или USB 3.0) и типом исполнения — кабельная вилка, розетка или панельное гнездо. Логика знакома по другим сериям CNLINKO: в единой системе кодирования вилочная часть обозначается C (male), гнездовая — J (female), кабельная часть — PE (plug), панельная — SX (receptacle). Точный партномер под ваш монтаж подтвердит менеджер — достаточно описания задачи или фото посадочного места. Варианты исполнения удобно проверить на странице серии YU, полные габариты и характеристики — в документе даташит серии YU (PDF).

Смежные серии CNLINKO для передачи данных

• Серия YT — герметичные RJ45 для промышленного Ethernet до 1000 Мбит/с.
• Серия DZ — металлические панельные проходники с версиями RJ45, USB 2.0/3.0, HDMI и оптикой LC.

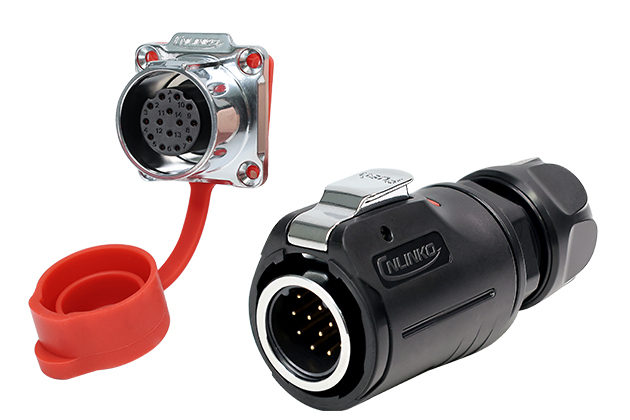

• Серия LP — универсальная быстроразъёмная серия с интерфейсными вставками RJ45, USB, HDMI, Type-C и оптикой.
