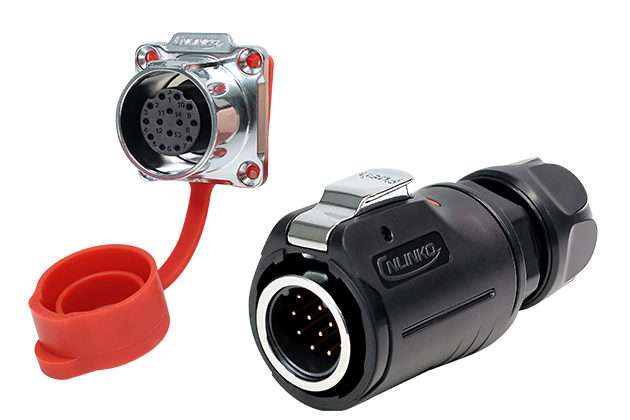

LP-24-J03SX-03-401 — типоразмер: LP-24 (до 45 А); вид контактов: розетка (female — гнездовые контакты); число контактов: 3 контакта; вид корпуса: приборная часть (панельная розетка); заделка контактов: пайка (soldering); материал корпуса: металл (цинковый сплав); исполнение и монтаж: розетка, фланец на 4 отверстия · код.
Наличие и сроки поставки LP-24-J03SX-03-401
В наличии у поставщика.
Характеристики LP-24-J03SX-03-401
| Вид | гнездо (female) |
| Серия | LP (CNLINKO) |
| Корпус | приборная часть (панельная розетка) |
| Монтаж | розетка, фланец на 4 отверстия |
| Материал | металл (цинковый сплав) |
| Назначение | силовое |
| Типоразмер | LP-24 (до 45 А) |
| Сечение жилы | 8.0 мм²/8AWG Electronic wire |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤ φ14.0 мм |
| Номинальный ток | 45 А |
| Число контактов | 3 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 500 В |
| Источник обозначения | торговое обозначение дистрибьютора |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Рабочая температура · серия | −40…+85 °C |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |
| Покрытие корпуса · серия | хромирование |
| Ответная часть | LP-24-C03PE-01-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
LP-24-J03SX-03-401 — описание
LP-24-J03SX-03-401 — промышленный герметичный соединитель CNLINKO серии LP, приборная розетка, фланец на 4 отверстия. Исполнение: типоразмер: LP-24 (до 45 А); вид: гнездо (female); число контактов: 3; корпус: приборная часть (панельная розетка); заделка контактов: пайка (стандарт); материал: металл (цинковый сплав); монтаж: розетка, фланец на 4 отверстия; номинальный ток: 45 А; рабочее напряжение: AC 500 В; диаметр кабеля: ≤ φ14.0 мм; сечение жилы: 8.0 мм²/8AWG Electronic wire; назначение: силовое. Соединение быстроразъёмное (защёлка одной рукой), класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия LP (CNLINKO) · Разъемы
Документация LP-24-J03SX-03-401
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии LP (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии LP (CNLINKO).
Другие исполнения серии LP (CNLINKO)
Всего в серии LP (CNLINKO) — 905 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о LP-24-J03SX-03-401
Отзывов пока нет. Вы первым можете оставить отзыв о LP-24-J03SX-03-401 — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о LP-24-J03SX-03-401
Что означают символы в обозначении LP-24-J03SX-03-401?
Партномер читается по шаблону LP-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 24 — типоразмер LP-24 (до 45 А); J — вид контактов розетка (female — гнездовые контакты); 03 — число контактов 3 контакта; SX — вид корпуса приборная часть (панельная розетка); 0 — заделка контактов пайка (soldering); 3 — материал корпуса металл (цинковый сплав); 401 — исполнение и монтаж розетка, фланец на 4 отверстия · код.
Чем LP-24-J03SX-03-401 отличается от других исполнений серии LP (CNLINKO)?
Исполнения собираются из одних и тех же полей, у LP-24-J03SX-03-401 они такие: вид гнездо (female), корпус приборная часть (панельная розетка), монтаж розетка, фланец на 4 отверстия, материал металл (цинковый сплав), назначение силовое, типоразмер LP-24 (до 45 А), сечение жилы 8.0 мм²/8AWG Electronic wire, диаметр кабеля ≤ φ14.0 мм, номинальный ток 45 А, число контактов 3, заделка контактов пайка (стандарт), рабочее напряжение AC 500 В. Ближайшие исполнения отличаются полем «монтаж»: LP-24-J03SX-03-150 — розетка, прямая в одно отверстие, LP-24-J03SX-03-135A — розетка, прямая в одно отверстие.
Какое исполнение LP-24-J03SX-03-401 идёт со штыревыми контактами?

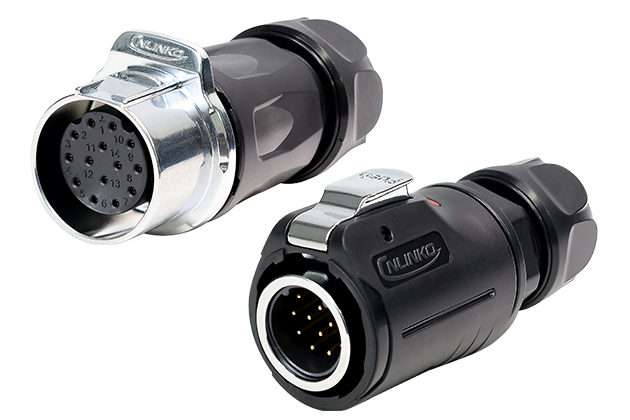

У LP-24-J03SX-03-401 вид контактов — розетка (female — гнездовые контакты). То же исполнение с контактами «вилка (male — штыревые контакты)» обозначается LP-24-C03SX-03-401: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у LP-24-J03SX-03-401 и какой размер корпуса?
3 контакта, размер корпуса LP-24 (до 45 А). Производитель — CNLINKO.
Сколько стоит LP-24-J03SX-03-401 и есть ли он в наличии?
Ориентировочная цена LP-24-J03SX-03-401 — от 978 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция есть в наличии у поставщика, срок поставки — 45 дн с момента оплаты, точную дату подтверждаем в счёте.
Как купить LP-24-J03SX-03-401
LP-24-J03SX-03-401 от 978 рублей в наличии, срок поставки 45 дн производства CNLINKO, купить от 1 шт можно Visa, Mastercard и МИР банковской картой или получить счёт для оплаты юридическим лицом прямо сейчас на нашем сайте.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий возможна приёмка ОТК и ВП.
Запросите цену и наличие LP-24-J03SX-03-401 в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию LP (CNLINKO).
