CNLINKO YM: байонетные цельнопластиковые разъёмы — обзор серии и применение

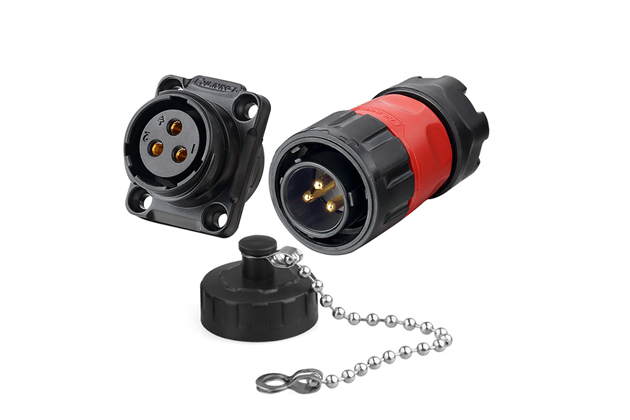

Серия YM — одна из ключевых линеек в каталоге CNLINKO: круглые герметичные соединители с байонетной фиксацией и полностью пластиковым корпусом. Разбираем конструкцию, типоразмеры, схему кодирования партномера и типовые применения — от солнечных электростанций до уличных линий передачи данных.

Конструкция: байонет и цельнопластиковый корпус

Что отличает серию YM:

• Байонетное соединение — поворотное кольцо с трёхточечным замком: сочленение за доли оборота, фиксация не ослабевает от вибрации, момент «замкнуто» ощущается тактильно.
• Цельнопластиковый корпус из инженерного PBT-пластика: разъём легче металлических аналогов, не корродирует и не образует гальванических пар с металлоконструкциями.
• Герметичность IP65 в базовом исполнении, опции IP67/IP68 — для открытых площадок, крыш и уличных шкафов.
• Электрика — до 45 А и 500 В в силовых исполнениях.
• Интерфейсные вставки — помимо обычных контактных групп доступны RJ45, USB, HDMI и оптоволокно с передачей данных до 10 Гбит/с.

Если для задачи нужен металлический корпус, посмотрите байонетную цельнометаллическую серию DH или быстроразъёмную BD — схема кодирования у CNLINKO единая, и переход между сериями прозрачен.

Типоразмеры и число контактов

Серия выпускается в двух типоразмерах:

• YM-20 (M20) — 2, 3, 4, 5, 7, 9, 12 и 14 контактов, плюс гибридная 8-контактная вставка (силовые и сигнальные цепи в одном корпусе);
• YM-24 (M24) — 2, 3, 4, 10, 12, 19 и 24 контакта.

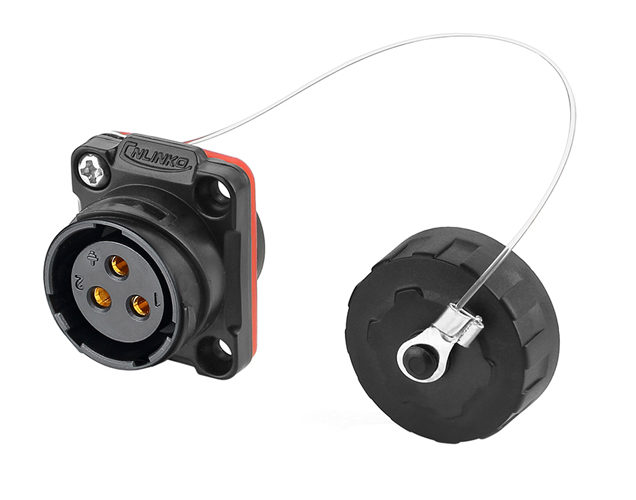

По исполнению корпуса: кабельная вилка (plug), приборная розетка (receptacle) — прямая под гайку в одно отверстие панели или с фланцем на 4 отверстия, а также проходной соединитель кабель-кабель (floating). Контакты — штыревые (male), гнездовые (female) или комплект вилка+розетка.

Где применяется серия YM

Солнечная энергетика. Коммутация стрингов, подключение шкафов мониторинга и силовых блоков на открытых площадках. Пластиковый PBT-корпус не корродирует и не создаёт гальванической пары с алюминиевыми рамами, а опции IP67/IP68 закрывают вопрос уличной установки. Для сервисных USB-портов в тех же системах у CNLINKO есть герметичная серия YU.

Промышленное оборудование. Фланцевые приборные розетки на 4 отверстия ставятся в стенку шкафа управления, кабельные вилки — на линии датчиков и исполнительных механизмов. Байонет с трёхточечным замком держит вибрацию станин и конвейеров, а разъёмное соединение ускоряет монтаж и замену узлов.

Уличные линии передачи данных. Вставки RJ45 и оптоволокно с пропускной способностью до 10 Гбит/с — герметичное подключение камер видеонаблюдения, точек доступа и межблочных магистралей вне помещений.

Гибридные подключения. 8-контактная гибридная вставка YM-20 подаёт питание и сигнал одним кабелем: меньше вводов в корпус — проще герметизация и аккуратнее жгут.

Как читается партномер YM

Код заказа строится по схеме YM-{размер}-{вид}{контакты}{корпус}-{заделка}{материал}-{монтаж}:

• YM — серия;
• размер — 20 (M20) или 24 (M24);
• вид контактов — C (вилка, male), J (розетка, female), K (комплект вилка+розетка);
• число контактов — 02…24;
• категория корпуса — PE (кабельная вилка), SX (приборная розетка), PP (проходной floating-соединитель);
• заделка контактов — 0 пайка, 1 обжимная пайка, 2 винтовой зажим, 3 клёпка, 4 другое (интерфейсные вставки RJ45/USB/HDMI/оптика);
• материал корпуса — 2, пластик: для YM это единственный вариант, серия цельнопластиковая;
• спец-код монтажа — 0 вилка/проходной, 1 прямая розетка в одно отверстие панели, 4 фланцевая розетка на 4 отверстия.

Пример: YM-24-J10SX-02-4 — приборная розетка типоразмера YM-24 на 10 гнездовых контактов, заделка пайкой, пластиковый корпус, фланцевое крепление на 4 отверстия. Хвостовой код исполнения (01…99) и буква ревизии в конфигуратор не входят — их уточнит менеджер при заказе.

Собрать код под свою задачу удобнее в конфигураторе на странице серии YM, а полные таблицы характеристик — в документе даташит серии YM (PDF).
