CNLINKO DH: цельнометаллические байонетные соединители для жёстких условий

Серия DH — «тяжёлая» линейка герметичных круглых соединителей CNLINKO: цельнометаллический корпус из сплава, байонетное соединение с трёхточечной винтовой фиксацией и защита IP65 с опциями IP67/IP68. Там, где пластиковый корпус — риск (вибрация, удары, уличная эксплуатация), DH становится штатным выбором: механику держит металл, а стык — байонет, который не самораскручивается от тряски.

Конструкция и ключевые характеристики

• Фиксация — байонет с трёхточечной винтовой фиксацией: стыковка коротким поворотом, три точки зацепления равномерно прижимают уплотнение.
• Корпус — цельнометаллический, из сплава; в кодировке материала у серии единственный вариант — металл.
• Герметичность — IP65 в стандарте, опции IP67/IP68.
• Типоразмеры — DH-20 (резьба установки M20/M25) и DH-24 (резьба M24/M30).
• Контакты — от 2 до 24, плюс интерфейсные вставки RJ45, USB, HDMI и оптоволокно.
• Электрика — до 45 А и 500 В.
• Климатика — рабочая температура −40…+85 °C.

Контактные группы по типоразмерам

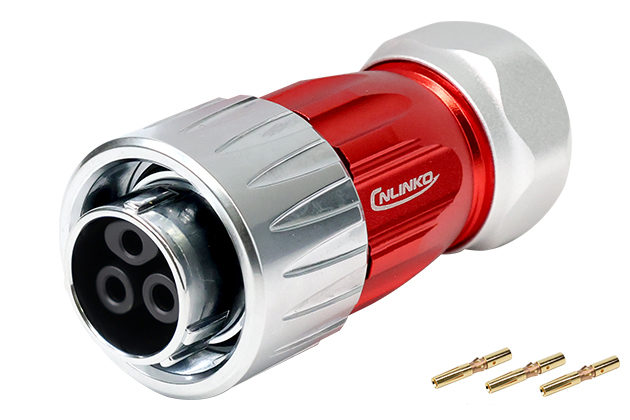

У DH-20 доступны вставки на 2, 3, 4, 5, 7, 9, 12 и 14 контактов, а также гибридная 8-контактная. DH-24 закрывает 2, 3, 4, 10, 12, 19 и 24 контакта. По исполнению корпуса: кабельная вилка (plug), блочная часть (receptacle) — прямая под гайку в одно отверстие или фланцевая на 4 отверстия — и проходной кабельный соединитель (floating) для стыковки кабель-кабель без панели.

Где применяется серия DH

• Станки и конвейерные линии. Металлический корпус переносит удары и постоянную вибрацию, а гибридная 8-контактная вставка DH-20 позволяет завести питание и сигнальные цепи одним разъёмом — меньше точек отказа на машине.
• Транспорт и подвижная техника. Диапазон −40…+85 °C и трёхточечная фиксация — то, что нужно бортовым блокам: соединение не разбалтывается, а блочные части ставятся в панель под гайку или на фланец.
• Уличное телеком-оборудование. В герметичном металлическом корпусе доступны вставки RJ45 и оптоволокно — ввод сети в шкаф или камеру наружного размещения без отдельных гермовводов.
• Медицинская техника. Частые циклы стыковки передвижного и стационарного оборудования: металлическая пара живёт дольше пластиковой, а IP-защита допускает влажную обработку.

Смежная деталь каталога: под маркой DZ выпускаются только кабельные исполнения — панельные и проходные части к ним заказываются партномерами серии DH.

Как читается партномер DH

Схема кода: DH-{типоразмер}-{вид}{контакты}{корпус}-{заделка}{материал}-{монтаж}. Разберём каталожный пример DH-24-C10SX-03-401A:

• DH-24 — серия и типоразмер (резьба установки M24/M30);
• C — штыревые контакты, вилка (J — гнездовые, розетка; K — комплект вилка+розетка);
• 10 — 10 контактов;
• SX — блочная часть (PE — кабельная вилка, PP — проходной соединитель);
• 0 — заделка пайкой (1 — обжимная пайка, 2 — винтовой зажим, 3 — клёпка);
• 3 — металл, единственный вариант для цельнометаллической серии;
• 4 — фланцевая блочная часть на 4 отверстия (0 — вилка/проходной, 1 — прямая установка в одно отверстие под гайку);
• 01A — хвостовой производственный код и буква ревизии: не конфигурируются, уточняются при заказе.

Версии с интерфейсными вставками RJ45/USB/HDMI/оптика кодируются отдельно (со слэшами в партномере) — их подберёт наш менеджер по заявке.

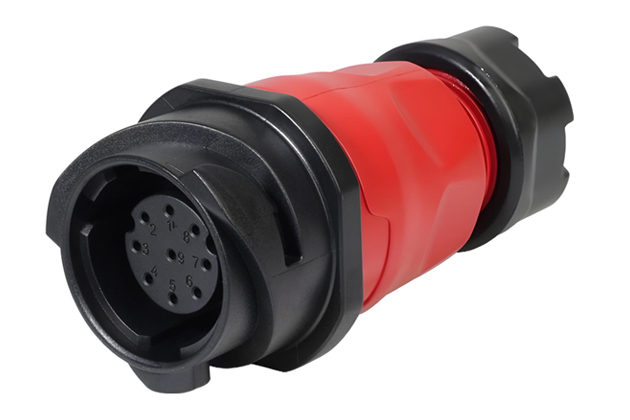

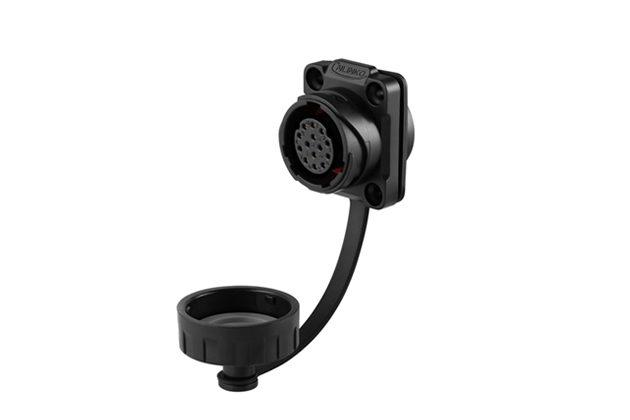

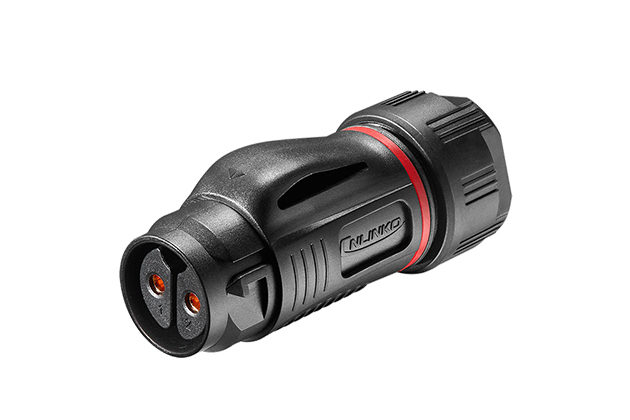

Собрать код без ручной сверки таблиц можно в конфигураторе на странице серии DH; полные таблицы — в даташите серии DH (PDF). Если цельнометаллический корпус избыточен, посмотрите быстроразъёмную серию BD с защёлкой (цинковый сплав или пластик) и цельнопластиковую байонетную YM.

Купить CNLINKO DH со склада и под заказ

АО «ПРОМТЕХСНАБ» — официальный дистрибьютор CNLINKO в России. Разъёмы DH-20 и DH-24 поставляем со склада и под заказ, от 1 штуки:

• каталог 422 000+ позиций от 317 производителей;
• счёт с НДС или оплата картой, доставка транспортными компаниями по всей РФ;
• подбор аналогов, если нужно заместить разъём другого бренда;
• ответ по цене и срокам — в течение часа в рабочее время.

Соберите нужную конфигурацию на странице серии и отправьте запрос — предложим цену и срок поставки под вашу задачу.
