LP-20-J03PP-01-001 — типоразмер: LP-20 (до 20 А); вид контактов: розетка (female — гнездовые контакты); число контактов: 3 контакта; вид корпуса: кабельная розетка (проходная, in-line); заделка контактов: пайка (soldering); материал корпуса: пластик + металл; исполнение и монтаж: кабельная вилка · код.
Наличие и сроки поставки LP-20-J03PP-01-001
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики LP-20-J03PP-01-001
| Вид | гнездо (female) |
| Серия | LP (CNLINKO) |
| Корпус | кабельная розетка (проходная, in-line) |
| Монтаж | вилка / кабельная часть |
| Материал | пластик + металл |
| Назначение | силовое |
| Типоразмер | LP-20 (до 20 А) |
| Сечение жилы | 2.5 мм²/12AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | ≤ Ø12.0 мм (p011/p012); обзор p003: Ø10.0–12.2 (металл), Ø10.0–12.0, Ø7.0–8.5, Ø5.0–6.5 |
| Номинальный ток | 20 А |
| Число контактов | 3 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 500 В |
| Источник обозначения | торговое обозначение дистрибьютора |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Рабочая температура · серия | −25…+85 °C (пластиковый корпус) / −40…+85 °C (металлический корпус) |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |

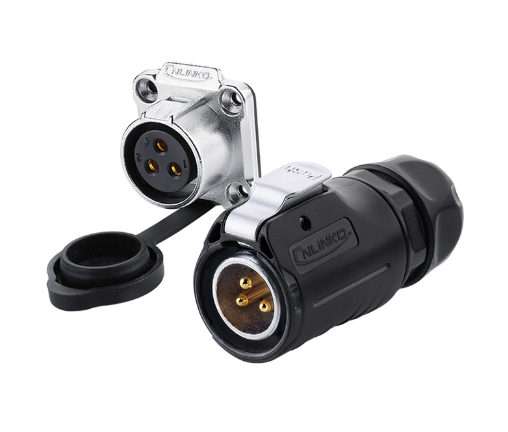

| Ответная часть | LP-20-C03PE-01-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
LP-20-J03PP-01-001 — описание
LP-20-J03PP-01-001 — промышленный герметичный соединитель CNLINKO серии LP, кабельная розетка (проходная). Исполнение: типоразмер: LP-20 (до 20 А); вид: гнездо (female); число контактов: 3; корпус: кабельная розетка (проходная, in-line); заделка контактов: пайка (стандарт); материал: пластик + металл; монтаж: вилка / кабельная часть; номинальный ток: 20 А; рабочее напряжение: AC 500 В; диаметр кабеля: ≤ Ø12.0 мм (p011/p012); обзор p003: Ø10.0–12.2 (металл), Ø10.0–12.0, Ø7.0–8.5, Ø5.0–6.5; сечение жилы: 2.5 мм²/12AWG; назначение: силовое. Соединение быстроразъёмное (защёлка одной рукой), класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия LP (CNLINKO) · Разъемы
Документация LP-20-J03PP-01-001
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии LP (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии LP (CNLINKO).
Другие исполнения серии LP (CNLINKO)
Всего в серии LP (CNLINKO) — 905 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о LP-20-J03PP-01-001
Отзывов пока нет. Вы первым можете оставить отзыв о LP-20-J03PP-01-001 — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о LP-20-J03PP-01-001
Что означают символы в обозначении LP-20-J03PP-01-001?
Партномер читается по шаблону LP-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 20 — типоразмер LP-20 (до 20 А); J — вид контактов розетка (female — гнездовые контакты); 03 — число контактов 3 контакта; PP — вид корпуса кабельная розетка (проходная, in-line); 0 — заделка контактов пайка (soldering); 1 — материал корпуса пластик + металл; 001 — исполнение и монтаж кабельная вилка · код.
Чем LP-20-J03PP-01-001 отличается от других исполнений серии LP (CNLINKO)?
Исполнения собираются из одних и тех же полей, у LP-20-J03PP-01-001 они такие: вид гнездо (female), корпус кабельная розетка (проходная, in-line), монтаж вилка / кабельная часть, материал пластик + металл, назначение силовое, типоразмер LP-20 (до 20 А), сечение жилы 2.5 мм²/12AWG, номинальный ток 20 А, число контактов 3, заделка контактов пайка (стандарт), рабочее напряжение AC 500 В. Ближайшие исполнения отличаются полем «материал»: LP-20-J03PP-02-001A — пластик (инженерный).
Какое исполнение LP-20-J03PP-01-001 идёт со штыревыми контактами?
У LP-20-J03PP-01-001 вид контактов — розетка (female — гнездовые контакты). То же исполнение с контактами «вилка (male — штыревые контакты)» обозначается LP-20-C03PP-01-001: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у LP-20-J03PP-01-001 и какой размер корпуса?
3 контакта, размер корпуса LP-20 (до 20 А). Производитель — CNLINKO.
Сколько стоит LP-20-J03PP-01-001?
Ориентировочная цена LP-20-J03PP-01-001 — от 795 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
