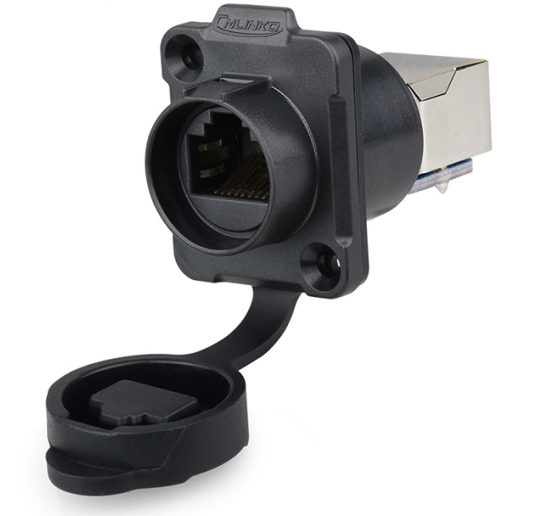

Розетка панельная CNLINKO LP-16-J/RJ45/113/SX-02-201

Name: LP-16-J/RJ45/113/SX-02-201
Brand: CNLINKO
SKU: cnl-lp-16-j-rj45-113-sx-02-201
Price: 621 RUB
Availability: InStock

маркировка

CNLINKO · Серия LP (CNLINKO) · Разъемы

✓ В наличии — 500 шт✓ Оригинал₽ Цена с НДС📄 Datasheet

LP-16-J/RJ45/113/SX-02-201 — вид: гнездо (female); корпус: приборная розетка; монтаж: розетка, фланец на 2 отверстия; материал: пластик; стандарт: cat3; интерфейс: RJ45 (Ethernet); типоразмер: LP-16 (до 10 А); код вставки: 113; контактное сопротивление: 40 мОм.

ПартномерLP-16-J/RJ45/113/SX-02-201

ПроизводительCNLINKO

КатегорияРазъемы

Раздел брендаКруглые, цилиндрические CNLINKO

СерияLP (CNLINKO)

Применениепромышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68

Характеристики (25)📄 Datasheet Похожие исполнения Все предложения и цены

Наличие и сроки поставки LP-16-J/RJ45/113/SX-02-201

В наличии — 500 шт у поставщика.

Характеристики LP-16-J/RJ45/113/SX-02-201

Вид	гнездо (female)
Серия	LP (CNLINKO)
Корпус	приборная розетка
Монтаж	розетка, фланец на 2 отверстия
Материал	пластик
Стандарт	Cat3
Интерфейс	RJ45 (Ethernet)
Типоразмер	LP-16 (до 10 А)
Код вставки	113
Производитель	CNLINKO
Номинальный ток	1,2 А
Заделка контактов	пайка (стандарт)
Ресурс сочленений	750 циклов
Усилие сочленения	≤ 22,25 Н
Рабочее напряжение	42 В
Сопротивление изоляции	≥ 500 МОм
Относительная влажность	85 % отн. влажности
Электрическая прочность	1000 В
Контактное сопротивление	40 мОм
Тип сочленения · серия	Круглый герметичный с защёлкой push-lock, стыковка и расстыковка одной рукой
Рабочая температура · серия	−25…+85 °C (пластиковый корпус), −40…+85 °C (металлический); у угловых LP-16 и герметичного LP-20 предельный −40…+120 °C, у полностью экранированного LP-20 рабочий диапазон −40…+120 °C
Степень защиты · серия	IP68 в состыкованном виде (дополнительно заявлен класс IPX9K); у герметичного исполнения LP-20 и металлической розетки LP20-USB защита IP68 сохраняется и в расстыкованном виде со стороны розетки
Материал контактов · серия	Медный сплав, подслой никеля и золочение; у RJ45-исполнений золочение 6 мкдюйм
Материал изолятора · серия	инженерный пластик
Применение	промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68

LP-16-J/RJ45/113/SX-02-201 — описание

Внутри серии LP (CNLINKO) исполнения различаются полями «вид», «корпус», «монтаж», «материал», «стандарт», «интерфейс», «типоразмер», «код вставки», «контактное сопротивление»; у LP-16-J/RJ45/113/SX-02-201 это: вид — гнездо (female); корпус — приборная розетка; монтаж — розетка, фланец на 2 отверстия; материал — пластик; стандарт — cat3; интерфейс — RJ45 (Ethernet); типоразмер — LP-16 (до 10 А); код вставки — 113; контактное сопротивление — 40 мОм.

Применение: промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68.

Цена LP-16-J/RJ45/113/SX-02-201 — от 621 ₽ за штуку с НДС; позиция в наличии (500 шт), срок поставки 45 дн производства CNLINKO.

Описание производителя

Соединители серии RJ45 допускают несколько способов подключения — байонетное сочленение на четверть оборота и быстрое сочленение-расчленение — и рассчитаны на тяжёлые условия эксплуатации. Применяются цельный литой под давлением корпус, оригинальный двухзажимный кабельный хомут и оболочка кабеля; конструкция рассчитана на обычные вилки RJ45 с гальванически покрытым корпусом, защищающим от ветра и дождя.

Соединители имеют систему экранирования с защитой от высокочастотных помех и электромагнитных наводок.

Соответствуют классу D, или категории 3e, по EIA568B и ISO/IEC 11801; совместимы с CAT5e. Ответная часть — соответствующее исполнение соединителя.

Описание серии LP (CNLINKO). LP-16-J/RJ45/113/SX-02-201 — промышленный герметичный соединитель CNLINKO серии LP, интерфейсная часть. Исполнение: типоразмер: LP-16 (до 10 А); вид: гнездо (female); интерфейс: RJ45 (Ethernet); код вставки: 113; корпус: приборная розетка; заделка контактов: пайка (стандарт); материал: пластик; монтаж: розетка, фланец на 2 отверстия. Соединение быстроразъёмное (защёлка одной рукой), класс защиты IP68 в состыкованном состоянии (дополнительно заявлен класс IPX9K). Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.

CNLINKO · Серия LP (CNLINKO) · Разъемы

Видео: LP-16-J/RJ45/113/SX-02-201

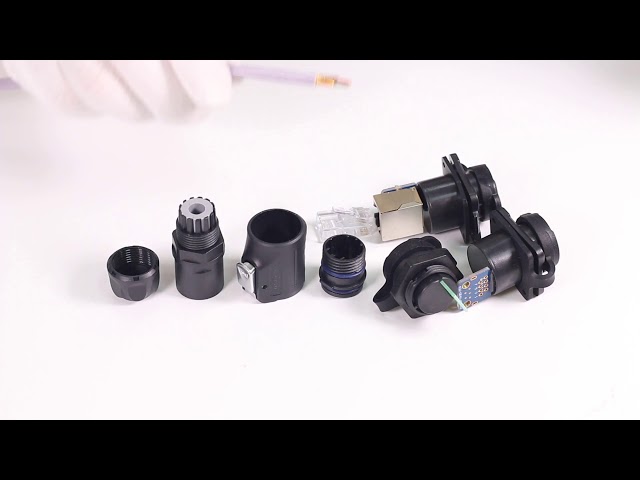

Кадр из видео: LP (CNLINKO) — LP (CNLINKO)

Ролик производителя по серии LP (CNLINKO): конструкция, сочленение и монтаж.

Документация LP-16-J/RJ45/113/SX-02-201

📄 Datasheet LP-16-J/RJ45/113/SX-02-201

Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.

Другие исполнения серии LP (CNLINKO)

Всего в серии LP (CNLINKO) — 1028 исполнений; ниже часть из них. Смотреть все исполнения серии.

LP-12-C05PP-02-003 LP-12-C05SX-02-104 LP-12-C05SX-02-404 LP-12-C06PE-01-001 LP-12-C06PE-013-001 LP-12-C06PE-02-001 LP-12-C06PE-02-009 LP-12-C06PE-03-001 LP-12-C06PP-02-003 LP-12-C06SX-02-104 LP-12-C06SX-02-401 LP-12-C06SX-02-404 LP-12-C07PE-01-001 LP-12-C07PE-02-001 LP-12-C07PE-02-015 LP-12-C07PE-03-001 LP-12-C07PE-03-003 LP-12-C07PP-01-001 LP-12-C07PP-02-003 LP-12-C07SX-02-104 LP-12-C07SX-02-404 LP-12-C08PE-01-001 LP-12-C08PE-02-001 LP-12-C08PE-02-015 LP-12-C08PE-03-001 LP-12-C08PP-02-003 LP-12-C08SX-02-104 LP-12-C08SX-02-404 LP-12-J02PE-02-004 LP-12-J02PP-01-001 LP-12-J02PP-02-001 LP-12-J02SX-02-101 LP-12-J02SX-02-401 LP-12-J02SX-03-101 LP-12-J02SX-03-401 LP-12-J03PE-02-004 LP-12-J03PP-01-001 LP-12-J03PP-02-001 LP-12-J03PP-21-002 LP-12-J03PP-22-001 LP-12-J03SX-02-101 LP-12-J03SX-02-401 LP-12-J03SX-03-101 LP-12-J03SX-03-401 LP-12-J03SX-22-101 LP-12-J03SX-22-401 LP-12-J03SX-23-101 LP-12-J03SX-23-401 LP-12-J04PE-02-004 LP-12-J04PP-01-001 LP-12-J04PP-02-001 LP-12-J04SX-02-101 LP-12-J04SX-02-401 LP-12-J04SX-03-101 LP-12-J04SX-03-401 LP-12-J05PE-02-004 LP-12-J05PP-01-001 LP-12-J05PP-02-001 LP-12-J05SX-02-101 LP-12-J05SX-02-401

Смотреть все исполнения серии LP (CNLINKO) →

📚 Статьи по теме

CNLINKO: обзор бренда и всех 15 серий герметичных разъёмов

Все 15 серий герметичных разъёмов CNLINKO по группам замков — защёлка, байонет, резьба, интерфейсные: сводная таблица по типоразмерам, току, защите и типу замка, разбор каждой серии с полной таблицей характеристик, снимками и видео сочленения, порядок подбора под задачу и ссылки на страницы серий.

Разъёмы LP CNLINKO: обзор серии, исполнения и применение

LP — самая большая серия CNLINKO в нашем каталоге (1 023 исполнения): герметичные разъёмы с защёлкой одной рукой, шесть типоразмеров LP-12…LP-32, 2…24 контакта, 1,5…100 А, IP68/IPX9K, ресурс 2000 сочленений. Разбираем конструкцию, таблицу характеристик, угловые, экранированные и герметичные исполнения, интерфейсы RJ45/USB/Type-C/HDMI/оптика, отрасли применения и порядок подбора.

Разъёмы CNLINKO: как выбрать герметичную серию под задачу

LP, YM, BD, DH, YW, YT и другие серии CNLINKO различаются способом стыковки, материалом корпуса и типоразмером. Разбираем порядок выбора серии, ток по числу контактов, расшифровку партномера по позициям и то, что проверить до заказа.

Разъёмы CNLINKO и Weipu: сравнение серий и замена друг друга

Weipu и CNLINKO не стыкуются между собой ни в одной паре серий — замена идёт только парой «вилка плюс розетка». Разбираем соответствия SP, SF, SA, SY, WY, WK и LP, YM, BD, DH, DL по замку, току, посадке и IP, даём пошаговый алгоритм перевода спецификации и список мест, где аналога нет вообще.

Частые вопросы о LP-16-J/RJ45/113/SX-02-201

Чем LP-16-J/RJ45/113/SX-02-201 отличается от других исполнений серии LP (CNLINKO)?

Исполнения собираются из одних и тех же полей, у LP-16-J/RJ45/113/SX-02-201 они такие: вид гнездо (female), корпус приборная розетка, монтаж розетка, фланец на 2 отверстия, материал пластик, стандарт cat3, интерфейс RJ45 (Ethernet), типоразмер LP-16 (до 10 А), код вставки 113, номинальный ток 1,2 А, заделка контактов пайка (стандарт), ресурс сочленений 750 циклов, усилие сочленения ≤ 22,25 Н, контактное сопротивление 40 мОм.

Какая контактная часть у LP-16-J/RJ45/113/SX-02-201?

Размер корпуса LP-16 (до 10 А), код вставки 113. Производитель — CNLINKO.

Сколько стоит LP-16-J/RJ45/113/SX-02-201 и есть ли он в наличии?

Цена LP-16-J/RJ45/113/SX-02-201 — от 621 ₽ за штуку с НДС; цену на вашу партию фиксируем в счёте. Позиция есть в наличии — 500 шт у поставщика, срок поставки — 45 дн с момента оплаты, точную дату подтверждаем в счёте.

Как купить LP-16-J/RJ45/113/SX-02-201

LP-16-J/RJ45/113/SX-02-201 от 621 рублей в наличии 500 шт, срок поставки 45 дн производства CNLINKO, купить от 1 шт можно Visa, Mastercard и МИР банковской картой или получить счёт для оплаты юридическим лицом прямо сейчас на нашем сайте.

💳 Оплата
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.

📦 Отгрузка
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.

🚚 Доставка
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.

📄 Документы
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.

Запросите цену и наличие LP-16-J/RJ45/113/SX-02-201 в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию LP (CNLINKO).

Чем LP-16-J/RJ45/113/SX-02-201 отличается от ближайших соседей

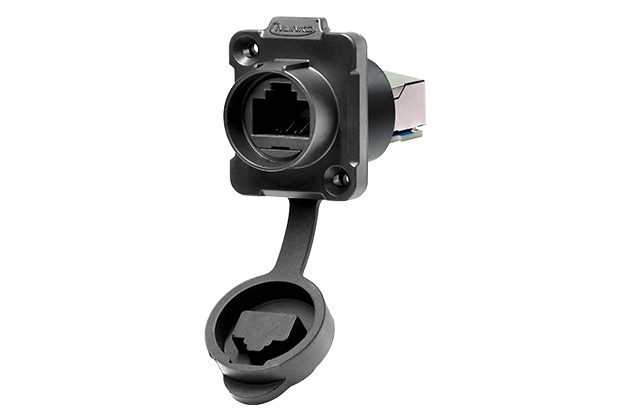

Характеристика	LP-16-J/RJ45/113/SX-02-201	LP-16-J/RJ45/110/SX-02-201	LP-16-J/RJ45/112/SX-02-202	LP-16-J/RJ45/110/SX-02-101
Код вставки	113	110	112	110
Монтаж	розетка, фланец на 2 отверстия	розетка, фланец на 2 отверстия	розетка, фланец на 2 отверстия	розетка, прямая в одно отверстие
