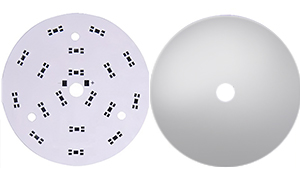

Изготовление печатных плат на заказ: как это устроено у нас

Печатная плата — это не товар со склада, а изделие, которое каждый раз делается заново по вашей документации. Поэтому «цена печатной платы» без параметров ничего не значит: одна и та же по размеру заготовка может стоить и три тысячи рублей, и тридцать — в зависимости от числа слоёв, класса точности, покрытия и, главное, срока. Калькулятор на этой странице сделан именно для того, чтобы не гадать: вы задаёте параметры и сразу видите две цифры — по российскому и китайскому производству.

Своего цеха печатных плат у нас нет, и мы этого не скрываем. Мы размещаем заказ на производствах, с которыми работаем постоянно, и берём на себя то, что обычно съедает время заказчика: проверку Gerber, выбор маршрута, контроль срока, приёмку, таможню по китайскому направлению и доставку. Для вас это один договор, один счёт и один ответственный вместо переписки с несколькими заводами. Ровно так же устроены наши комплексные поставки — только там предмет заказа спецификация, а здесь плата.

Второе, ради чего плату имеет смысл заказывать у поставщика компонентов: плата почти никогда не нужна отдельно. К ней идут разъёмы, крепёж, корпус, иногда кабельная сборка. Всё это есть в каталоге, поэтому вместо трёх поставщиков и трёх сроков поставки получается одна отгрузка. Если вам нужны и плата, и её обвязка, загрузите перечень через расчёт по BOM — посчитаем вместе.

Два маршрута производства: когда какой выбирать

Российский маршрут выигрывает срок. Суперсрочный режим — две рабочих смены, срочный — четыре-пять дней, и это реальные цифры, а не оптимистичный маркетинг. Цена сразу с НДС, счёт в рублях, никакой таможни и валютных колебаний между расчётом и отгрузкой. Стандартный режим на том же производстве дешевле почти вдвое, но занимает около трёх недель — если сроки терпят, это самый разумный выбор для российского маршрута.

Китайский маршрут выигрывает деньги, и выигрывает их тем сильнее, чем больше площадь заказа. На единичном прототипе разница невелика и полностью съедается ожиданием. На партии в пятьдесят плат она становится заметной, на партии в пятьсот — кратной. Производство занимает от четырёх до восьми дней, авиадоставка и оформление — ещё около двух недель. В расчёте калькулятора доставка и оформление уже учтены: мы не показываем красивую цену «за платы», к которой потом добавится счёт за логистику.

Есть случай, когда выбора нет: срочный заказ. Партию, которая нужна через неделю, невозможно привезти из Китая — как бы дёшево она ни стоила. Поэтому в калькуляторе есть галочка «Срочный заказ»: она отключает китайский маршрут и оставляет расчёт только по России. Это не ограничение ради ограничения, а честный ответ на вопрос «успеете?».

Из чего складывается цена печатной платы

Стоимость партии — это подготовка производства плюс площадь. Подготовка (фотошаблоны, программа сверловки, наладка) платится один раз за заказ и не зависит от тиража: именно поэтому первая плата всегда дорогая, а десятая почти ничего не добавляет. Площадь считается по всей партии в квадратных дециметрах: размер платы умножается на тираж. Дальше работают коэффициенты.

Число слоёв — самый крупный множитель. Переход от двух слоёв к четырём поднимает и подготовку, и ставку за дециметр: добавляются внутренние слои, прессование пакета и обязательное электротестирование. Шесть и восемь слоёв дороже ещё заметнее.

Срок влияет почти так же сильно, как слои. Стандартный режим примерно вдвое дешевле срочного, суперсрочный — в полтора раза дороже срочного. Если у вас есть три недели, вы платите за плату вдвое меньше, и это самый простой способ сэкономить, не трогая конструкцию.

Класс точности. Четвёртый класс (0,2/0,2 мм) — стандарт производства и базовая цена. Пятый (0,15/0,15 мм) дороже примерно в полтора раза. Проверьте разводку: если ниже 0,2 мм уходят два-три участка, дешевле поправить топологию, чем платить за весь заказ по пятому классу.

Финишное покрытие. ПОС-63 — база. Иммерсионное серебро дороже примерно на пятую часть, иммерсионное золото — примерно на треть. Разница окупается только там, где она нужна: мелкий шаг, BGA, длительное хранение до монтажа.

Толщина фольги. 35 мкм — стандарт. 70 мкм добавляет около трети к стоимости, 105 мкм — больше половины, и требует увеличенных зазоров: медь толще травится дольше и «расползается» сильнее.

Объём заказа. Ставка за квадратный дециметр падает ступенями по мере роста площади. Практический вывод: если вы планируете два тиража по пятьдесят плат, посчитайте вариант «сто плат разом» — часто он дешевле суммы двух заказов даже с учётом хранения.

Что мы проверяем в Gerber до запуска

Проверка документации — самая полезная часть работы, и она бесплатна. Порядок такой.

Сначала комплектность. В архиве должны быть все медные слои, паяльная маска и маркировка с каждой стороны, контур платы и файл сверловки. Чаще всего теряются именно контур и сверловка: экспорт из САПР по умолчанию не всегда их включает.

Дальше зазоры и ширина проводников — проходит ли разводка по заявленному классу. Затем отверстия: минимальный диаметр, соотношение диаметра к толщине платы, переходные отверстия под площадками BGA (их нужно заполнять — это отдельная операция, и о ней лучше договориться заранее, чем узнать при монтаже).

Потом маска и маркировка. Типовая проблема — шелкография поверх контактных площадок и отсутствие перемычек маски между выводами микросхем мелкого шага. На корпусе с шагом 0,5 мм отсутствие перемычек почти гарантирует перемычки припоя при пайке.

Наконец, контур и способ отделения плат от заготовки: фрезеровка, скрайбирование, мостики, технологические поля. Если планируется автоматический монтаж, поля закладываются заранее — потом их добавить нельзя.

Если что-то не проходит, мы пишем конкретно: какой слой, какое место, какой вариант исправления. Плата не уходит в брак из-за того, что кто-то поленился уточнить.

Типовые ошибки при заказе плат и как их не совершить

Заказывать срочно то, что не срочно. Разница между срочным и стандартным режимом — двукратная. Половина срочных заказов срочные лишь потому, что о плате вспомнили поздно. Если посчитать заранее и заложить три недели, бюджет проекта меняется ощутимо.

Ставить пятый класс «на всякий случай». Класс точности выбирается по самому узкому месту разводки, а не по ощущению надёжности. Пятый класс на плате, которая укладывается в четвёртый, — это переплата в полтора раза без единого практического плюса.

Экономить на электротестировании многослойных плат. Внутренние слои не видны глазом. Обрыв в четвёртом слое обнаружится после монтажа компонентов — то есть когда испорчена уже не плата, а изделие.

Забывать про толщину и покрытие в спецификации. Плата 1,0 мм и плата 1,6 мм по-разному ведут себя в разъёме краевого типа и в корпусе. Это стоит проверить до заказа, а не после.

Не закладывать запас на прототип. Единичная плата почти вся состоит из подготовки производства. Три платы вместо одной удорожают заказ на проценты, а спасают от повторного запуска при первой же ошибке монтажа.

Печатная плата и всё, что к ней прилагается

Отдельная плата — редкий заказ. Обычно вместе с ней нужны разъёмы, крепёж, компоненты, а иногда и жгут. Всё это можно собрать в одном заказе.

Разъёмы для монтажа на плату — в каталоге разъёмов и соединителей: от промышленных Weipu и CNLINKO до D38999 и отечественных СНЦ144 и СНЦ23. Если разъём в проекте импортный и его сложно достать, посмотрите подбор аналога: часто замена находится среди того, что есть в наличии.

Если к плате нужен жгут или кабель с разъёмами, это делает наша производственная площадка в Санкт-Петербурге — сборка приезжает вместе с платой, а не отдельной посылкой через месяц.

Нужна не только плата, но и сама схема? Разработку топологии, конструктива и документации закрывает раздел разработка электроники: от технического задания до комплекта КД и готового опытного образца.

А если у вас на руках спецификация целиком, быстрее всего пойти через загрузку BOM: посчитаем и плату, и компоненты к ней, и сроки по всей позиции сразу.

Как оформляется заказ и оплата

Работаем по договору поставки с полным пакетом закрывающих документов. Счёт выставляется с НДС, оплата безналичная; для постоянных заказчиков возможна отсрочка. Цена российского маршрута в калькуляторе указана с НДС — это конечная цифра, а не «плюс налоги».

По китайскому маршруту таможенное оформление, платежи и валютные операции — наша зона ответственности. В договоре стоит конечная рублёвая цена: курс между расчётом и отгрузкой не перекладывается на заказчика.

Условия доставки и порядок отгрузки описаны в разделе доставка, способы оплаты — в разделе оплата. Реквизиты и адреса — на странице контакты.

Начать проще всего отсюда: задайте параметры в калькуляторе, приложите Gerber и отправьте заказ. Проверим файлы и подтвердим цену и срок в течение рабочего дня.
