CNLINKO DZ: металлические байонетные разъёмы in-line для автоматизации и видеонаблюдения

Что такое серия DZ

Серия DZ — круглые герметичные соединители CNLINKO в цельнометаллическом хромированном корпусе. Механизм стыковки — байонет с трёхточечной винтовой фиксацией: сочленение удерживается сразу в трёх точках и не расстыковывается от рывка кабеля или вибрации. Базовая степень защиты — IP65, опционально доступны исполнения IP67 и IP68.

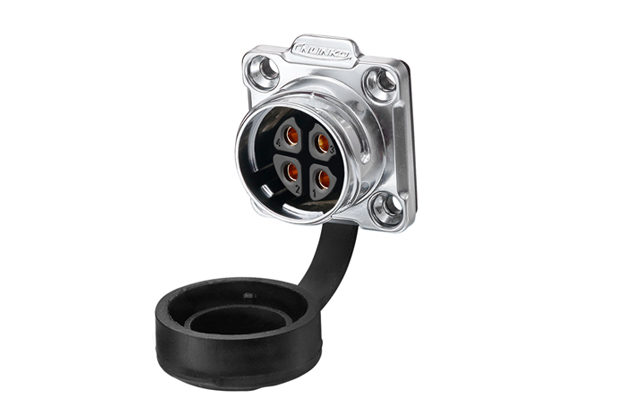

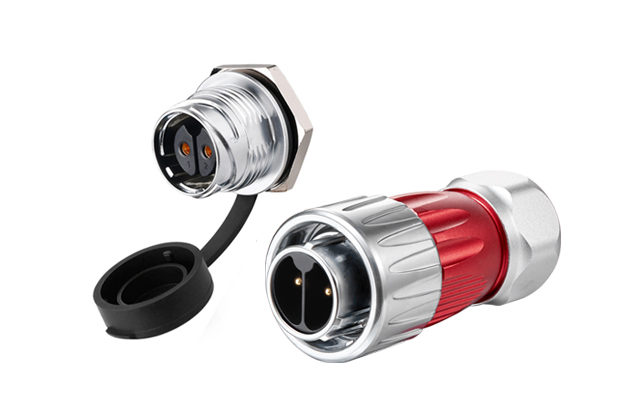

Главная особенность серии — in-line исполнения: под маркой DZ выпускаются кабельные части — вилка и проходная розетка на кабель, то есть разъёмное соединение «кабель–кабель». Панельные (блочные) и плавающие ответные части заказываются партномерами родственной серии DH — тот же байонет с трёхточечной фиксацией в металлическом корпусе, поэтому пара «DZ на кабеле + DH на приборе» закрывает полную линию.

Типоразмеры и характеристики

• Типоразмеры: DZ-20 (M20) и DZ-24 (M24)
• Число контактов: от 2 до 24
• Ток: до 45 А
• Степень защиты: IP65, опции IP67/IP68
• Корпус: металл с хромированным покрытием
• Интерфейсные версии: RJ45, USB 2.0/3.0, HDMI, оптика LC — передача данных до 10 Гбит/с

Раскладка вставок по типоразмерам (по конфигуратору серии): 2, 3, 4 и 12 контактов доступны в обоих типоразмерах; 5, 7, 9, 14 контактов и гибридная вставка на 8 контактов — только в DZ-20; 10, 19 и 24 контакта — только в DZ-24.

Где применяется DZ

Видеонаблюдение и системы безопасности

Типовая задача — обслуживаемый разрыв кабеля у мачты или на вводе в кожух камеры. Гибридная вставка на 8 контактов (DZ-20) пропускает через один разъём питание и сигнальные цепи, а версия с RJ45 герметично стыкует Ethernet-линию до камеры. Для уличного монтажа заказывают исполнения IP67/IP68 — соединение работает без дополнительной монтажной коробки.

Промышленная автоматизация и робототехника

Разрывные кабельные соединения между шкафом управления и сменными узлами оборудования: при переналадке или сервисе узел отстыковывается одним движением, без разборки клеммников. Металлический корпус защищает разъём от механических повреждений в цеху, байонет с трёхточечной фиксацией держит соединение при вибрации. Для силовых цепей приводов используют вставки с током до 45 А, для сигнальных шлейфов — многоконтактные версии вплоть до 24 контактов (DZ-24).

Интерфейсные линии: USB, HDMI, оптика LC

Когда к выносному оборудованию нужно подвести не только питание, но и данные, применяют интерфейсные версии DZ: USB 2.0/3.0, HDMI и оптические LC с пропускной способностью до 10 Гбит/с. Типичный случай — герметичная разъёмная стыковка видеомагистрали или оптической линии связи на трассе вместо неразборной муфты.

Как читается партномер DZ

Структура кода заказа: DZ-{типоразмер}-{вид}{контакты}{категория}-{заделка}{материал}-{установка}.

• Типоразмер: 20 (M20) или 24 (M24).
• Вид: C — вилка (male), J — розетка (female), K — комплект вилка+розетка.
• Контакты/интерфейс: 02…24; код 08 — гибридная вставка (DZ-20).
• Категория: PE — кабельная часть (вилка или in-line розетка); панельные и плавающие исполнения — см. серию DH.
• Заделка контактов: 0 — пайка, 1 — обжимная пайка, 2 — винтовой зажим, 3 — клёпка.
• Материал: 3 — металл (стандарт серии).
• Спец-код установки: 0 — вилка / in-line розетка.

Пример: DZ-20-C04PE-03-0 — кабельная вилка типоразмера M20 на 4 контакта, заделка пайкой, металлический корпус, in-line исполнение. Хвостовой код исполнения (01…99) и буква ревизии в конфигураторе не задаются — их уточнит менеджер при оформлении заказа.

Собрать код под свою задачу удобнее в конфигураторе на странице серии DZ, полные таблицы исполнений — в документе даташит серии DZ (PDF).

Купить CNLINKO DZ со склада и под заказ

АО «ПРОМТЕХСНАБ» — официальный дистрибьютор CNLINKO в России. Что это даёт вам как закупщику или инженеру:

• поставка от 1 шт — со склада в наличии и под заказ;
• счёт с НДС для юрлиц или оплата картой;
• доставка транспортными компаниями по всей России;
• ответ по цене — в течение часа в рабочее время;
• подбор аналогов и смежных серий: в каталоге 422 000+ позиций от 317 производителей.

Если нужен металлический байонетный in-line разъём на 2–24 контакта — запросите цену на CNLINKO DZ через страницу серии: менеджер проверит остатки на складе и при необходимости предложит замену из смежных серий CNLINKO.
