Серия Unipole Coaxial — внешний вид семейства
TFA.0C.113.GLAC42Z — модель (тип корпуса): прямая вилка, кабельная цанга + гайка под изгиб; размер корпуса: 0C; вставка (коаксиальная): коаксиальный; корпус: латунь, коричнево-чёрный; изолятор: PPS; контакт (пайка): штыревой (male); тип цанги: цанга C; Ø кабеля: Ø 4.2 мм; вариант: гайка под изгиб (bend relief).
Наличие и сроки поставки TFA.0C.113.GLAC42Z
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики TFA.0C.113.GLAC42Z
| Серия | Unipole Coaxial |
| Корпус | Латунь, коричнево-чёрный — G |
| Вариант | Гайка под изгиб (bend relief) — Z |
| Ø кабеля | Ø 4.2 мм |
| Изолятор | PPS — L |
| Тип цанги | Цанга C |
| Контакт (пайка) | Штыревой (male) — A |
| Размер корпуса | 0C |
| Модель (тип корпуса) | Прямая вилка, кабельная цанга + гайка под изгиб — TFA |
| Вставка (коаксиальная) | Коаксиальный (113) |
| Тип сочленения · серия | Push-pull, самозащёлкивающийся замок |
| Рабочая температура · серия | −45…+125 °C |
| Степень защиты · серия | IP50; водозащищённые исполнения IP68 |
| Номинальный ток · серия | 4 А (00S; 0S при 75 Ω; 0C; 102F), 5 А (0S при 50 Ω), 10 А (1S при 75 Ω; 1E), 12 А (1S при 50 Ω) |
| Электрическая прочность · серия | 1200 В, 1500 В, 2400 В, 3000 В, 5000 В — по исполнению |
| Ресурс сочленений · серия | Более 5000 сочленений-расчленений |
| Материал корпуса · серия | Латунь (хром) / нерж. сталь 304/316L / алюм. сплав |
| Материал контактов · серия | Латунь, золочение в зоне сочленения |
| Вибрация / удар · серия | 10…20000 Гц при 15 g |
| Относительная влажность · серия | До 95 % при 60 °C |
| Применение · серия | Медицина, измерения и КИП, исследования, связь, телерадиовещание, станки и оборудование, оборонная техника, робототехника, авиакосмос, госсектор, информационные системы |
| Ответная часть | ZPL.0C.113.CLL |
TFA.0C.113.GLAC42Z — описание
TFA.0C.113.GLAC42Z — модель (тип корпуса): прямая вилка, кабельная цанга + гайка под изгиб; размер корпуса: 0C; вставка (коаксиальная): коаксиальный; корпус: латунь, коричнево-чёрный; изолятор: PPS; контакт (пайка): штыревой (male); тип цанги: цанга C; Ø кабеля: Ø 4.2 мм; вариант: гайка под изгиб (bend relief).
Внутри серии Unipole Coaxial исполнения различаются полями «корпус», «вариант», «Ø кабеля», «изолятор», «контакт (пайка)», «размер корпуса», «модель (тип корпуса)», «вставка (коаксиальная)»; у TFA.0C.113.GLAC42Z это: корпус — латунь, коричнево-чёрный — G; вариант — гайка под изгиб (bend relief) — Z; Ø кабеля — Ø 4.2 мм; изолятор — PPS — L; контакт (пайка) — штыревой (male) — A; размер корпуса — 0C; модель (тип корпуса) — прямая вилка, кабельная цанга + гайка под изгиб — TFA; вставка (коаксиальная) — коаксиальный (113).
Ответная часть — ZPL.0C.113.CLL (розетка). Применение: Медицина, измерения и КИП, исследования, связь, телерадиовещание, станки и оборудование, оборонная техника, робототехника, авиакосмос, госсектор, информационные системы.
Цена TFA.0C.113.GLAC42Z производства A1 — по запросу: пришлём цену и срок поставки по заявке, поставка под заказ от 1 шт.
Описание серии Unipole Coaxial. TFA.0C.113.GLAC42Z — соединитель серии Unipole Coaxial. Исполнение: модель (тип корпуса): Прямая вилка, кабельная цанга + гайка под изгиб — TFA, вставка (коаксиальная): Коаксиальный (113), корпус: Латунь, коричнево-чёрный — G, изолятор: PPS — L, контакт (пайка): Штыревой (male) — A, тип цанги: Цанга C, ø кабеля: Ø 4.2 мм, вариант: Гайка под изгиб (bend relief) — Z. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
A1 · Серия Unipole Coaxial · Разъемы
Документация TFA.0C.113.GLAC42Z
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии Unipole Coaxial
Все исполнения и конфигуратор партномера — на странице серии Unipole Coaxial.
Другие исполнения серии Unipole Coaxial
Всего в серии Unipole Coaxial — 8000 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о TFA.0C.113.GLAC42Z
Отзывов пока нет. Вы первым можете оставить отзыв о TFA.0C.113.GLAC42Z — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о TFA.0C.113.GLAC42Z
Что означают символы в обозначении TFA.0C.113.GLAC42Z?
Партномер читается по шаблону {model}.{shell}.{insert}.{housing}{insulator}{contact}{collet}{cable}{variant} слева направо: TFA — модель (тип корпуса) прямая вилка, кабельная цанга + гайка под изгиб; 0C — размер корпуса; 113 — вставка (коаксиальная) коаксиальный; G — корпус латунь, коричнево-чёрный; L — изолятор PPS; A — контакт (пайка) штыревой (male); C — тип цанги цанга C; 42 — Ø кабеля Ø 4.2 мм; Z — вариант гайка под изгиб (bend relief).
Чем TFA.0C.113.GLAC42Z отличается от других исполнений серии Unipole Coaxial?
Исполнения собираются из одних и тех же полей, у TFA.0C.113.GLAC42Z они такие: корпус латунь, коричнево-чёрный — G, вариант гайка под изгиб (bend relief) — Z, Ø кабеля Ø 4.2 мм, изолятор PPS — L, контакт (пайка) штыревой (male) — A, размер корпуса 0C, модель (тип корпуса) прямая вилка, кабельная цанга + гайка под изгиб — TFA, вставка (коаксиальная) коаксиальный (113). Ближайшие исполнения отличаются полем «вариант»: TFA.0C.113.GLAC42 — —.
Какое исполнение TFA.0C.113.GLAC42Z идёт с гнездовыми контактами?
У TFA.0C.113.GLAC42Z контакт (пайка) — штыревой (male). То же исполнение с контактами «гнездовой (female)» обозначается TFA.0C.113.GLLC42Z: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Какая контактная часть у TFA.0C.113.GLAC42Z?
Размер корпуса 0C, вставка (коаксиальная) коаксиальный (113). Производитель — A1.
Как купить TFA.0C.113.GLAC42Z
TFA.0C.113.GLAC42Z производства A1 — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий возможна приёмка ОТК и ВП.
Запросите цену и наличие TFA.0C.113.GLAC42Z в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию Unipole Coaxial.

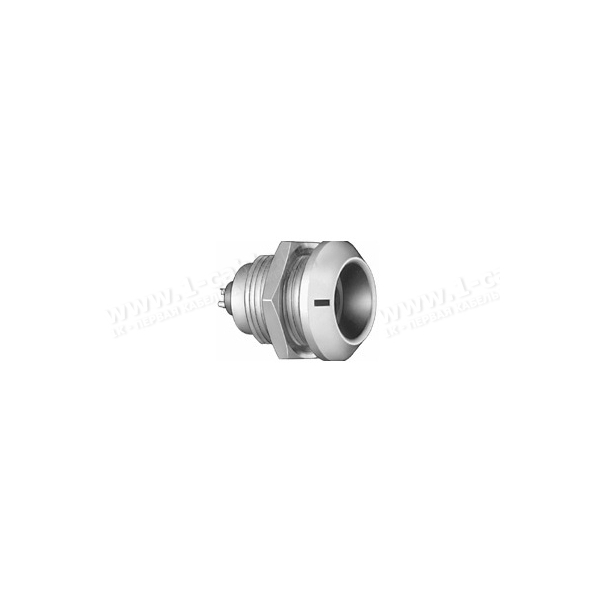

ENW.3K.93C.TLC
