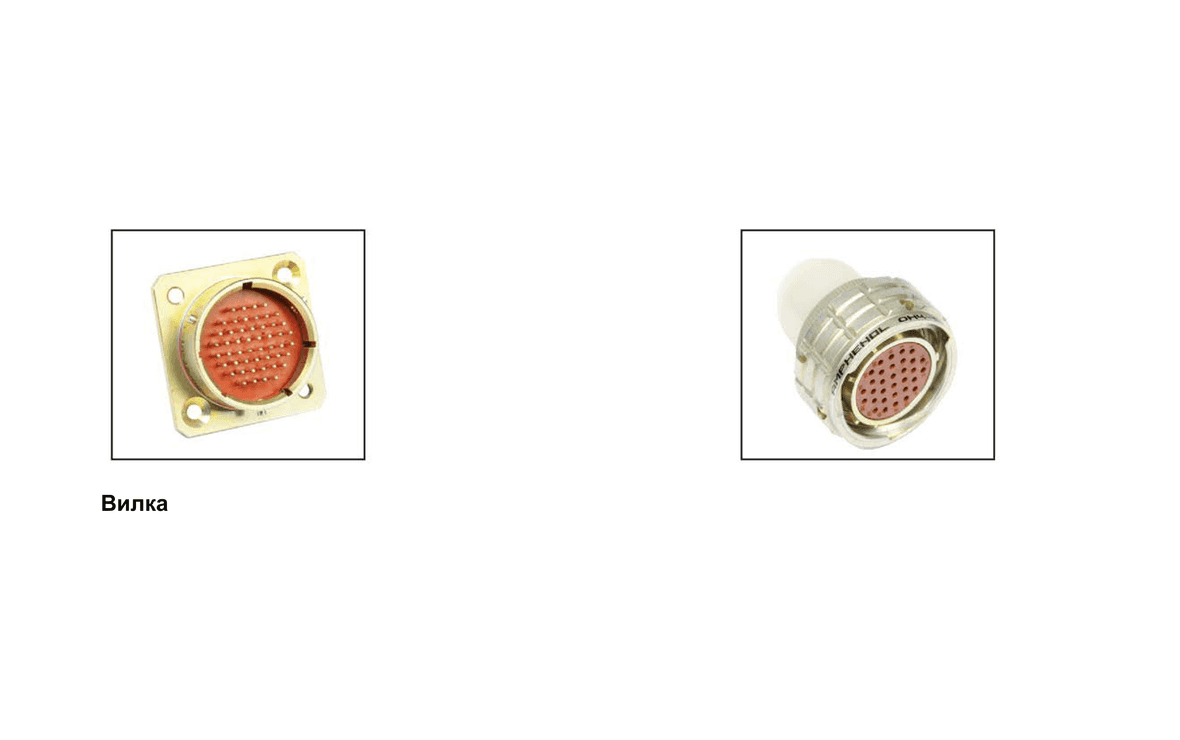

Серия ОНЦ-БС1 — внешний вид семейства
ОНЦ-БС13222В11В — тип контакта: штырь — В; размер корпуса: 22; число контактов: 32; покрытие контактов: 1 — серебро; дизайн (тип корпуса): 1 — приборная вилка без кожуха; климатическое исполнение: всеклиматическое — В; поляризация (положение ключа): положение 1.
Наличие и сроки поставки ОНЦ-БС13222В11В
Под заказ. Везём под заказ — срок подтверждаем до запуска.
Характеристики ОНЦ-БС13222В11В
| Серия | ОНЦ-БС1 |
| Тип контакта | Штырь — В |
| Размер корпуса | 22 |
| Число контактов | 32 |
| Покрытие контактов | 1 — серебро |
| Дизайн (тип корпуса) | 1 — приборная вилка без кожуха |
| Климатическое исполнение | Всеклиматическое — В |
| Поляризация (положение ключа) | положение 1 |
| Тип сочленения · серия | Резьбовое |
| Рабочая температура · серия | −55…+125 °C |
| Номинальный ток · серия | до 7 А на контакт |
| Рабочее напряжение · серия | до 500 В перем. тока (амплитудное до 250 В) |
| Сопротивление изоляции · серия | > 1000 МОм |
| Контактное сопротивление · серия | ≤ 5 мОм |
| Материал корпуса · серия | Алюминиевый сплав; прокладка — силиконовая резина |
| Материал изолятора · серия | Твёрдый диэлектрик |
| Материал контактов · серия | Гнездо — бериллиевая медь; штырь — латунь |
| Ответная часть | ОНЦ-БС1-32/22-Р121 |
ОНЦ-БС13222В11В — описание
ОНЦ-БС13222В11В — тип контакта: штырь — В; размер корпуса: 22; число контактов: 32; покрытие контактов: 1 — серебро; дизайн (тип корпуса): 1 — приборная вилка без кожуха; климатическое исполнение: всеклиматическое — В; поляризация (положение ключа): положение 1.
Внутри серии ОНЦ-БС1 исполнения различаются полями «тип контакта», «размер корпуса», «число контактов», «покрытие контактов», «дизайн (тип корпуса)», «климатическое исполнение», «поляризация (положение ключа)»; у ОНЦ-БС13222В11В это: тип контакта — штырь — В; размер корпуса — 22; число контактов — 32; покрытие контактов — 1 — серебро; дизайн (тип корпуса) — 1 — приборная вилка без кожуха; климатическое исполнение — всеклиматическое — В; поляризация (положение ключа) — положение 1.
Ответная часть — ОНЦ-БС1-32/22-Р121 (розетка).
Цена ОНЦ-БС13222В11В — от 1 743 ₽ с НДС, срок поставки подтверждаем в счёте производства ЭЛЕКОН.
Описание серии ОНЦ-БС1. ОНЦ-БС13222В11В — цилиндрический соединитель серии ОНЦ-БС1. Исполнение: размер корпуса 22, 32 контактов (сочетание ), покрытие контактов: 1 — серебро, тип контакта: Штырь — В, дизайн (тип корпуса): 1 — приборная вилка без кожуха, поляризация (положение ключа): положение 1, климатическое исполнение: Всеклиматическое — В. Экспортная версия — серия ONTS-BS1 (взаимозаменяемы по посадочным местам). Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
ЭЛЕКОН · Серия ОНЦ-БС1 · Разъемы
Документация ОНЦ-БС13222В11В
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии ОНЦ-БС1
Все исполнения и конфигуратор партномера — на странице серии ОНЦ-БС1.
Другие исполнения серии ОНЦ-БС1
Всего в серии ОНЦ-БС1 — 3840 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Частые вопросы о ОНЦ-БС13222В11В
Чем ОНЦ-БС13222В11В отличается от других исполнений серии ОНЦ-БС1?
Исполнения собираются из одних и тех же полей, у ОНЦ-БС13222В11В они такие: тип контакта штырь — В, размер корпуса 22, число контактов 32, покрытие контактов 1 — серебро, дизайн (тип корпуса) 1 — приборная вилка без кожуха, климатическое исполнение всеклиматическое — В, поляризация (положение ключа) положение 1. Ближайшие исполнения отличаются полем «поляризация (положение ключа)»: ОНЦ-БС13222В119В — положение 19, ОНЦ-БС13222В118В — положение 18.
Сколько контактов у ОНЦ-БС13222В11В и какой размер корпуса?
32 контакта, размер корпуса 22. Производитель — ЭЛЕКОН.
В каком диапазоне температур работает ОНЦ-БС13222В11В?
Рабочий диапазон ОНЦ-БС13222В11В — всеклиматическое — В.
Сколько стоит ОНЦ-БС13222В11В?
Цена ОНЦ-БС13222В11В — от 1 743 ₽ за штуку с НДС; цену на вашу партию фиксируем в счёте. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Как купить ОНЦ-БС13222В11В
ОНЦ-БС13222В11В производства ЭЛЕКОН — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.
Запросите цену и наличие ОНЦ-БС13222В11В в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию ОНЦ-БС1.
Чем ОНЦ-БС13222В11В отличается от ближайших соседей
| Характеристика | ОНЦ-БС13222В11В | ОНЦ-БС1-32/22-В119В | ОНЦ-БС13222В119В | ОНЦ-БС13222В119 |
|---|---|---|---|---|
| Поляризация (положение ключа) | положение 1 | положение 19 | положение 19 | положение 19 |
| Климатическое исполнение | Всеклиматическое — В | Всеклиматическое — В | Всеклиматическое — В | Обычное |
