Виды кабельных сборок: силовые, сигнальные, коаксиальные, круглые герметичные — как выбрать разъём и кабель

Под словами «кабельная сборка» скрываются очень разные изделия: силовой жгут к частотному преобразователю, коаксиальный патч-корд к антенне, литой кабель M12 к датчику, экранированная сборка на разъёмах D38999 для бортовой аппаратуры. У них разные разъёмы, кабель, технология заделки и объём испытаний — а значит, разная цена и разные требования к заявке. В этой статье классифицируем кабельные сборки по назначению и типу разъёма, даём таблицу «задача — тип сборки — разъём — на что смотреть» и разбираем выбор кабеля, степень защиты и ответные части. Все упомянутые разъёмы есть в нашем каталоге соединителей, а сборки на них изготавливает наша производственная площадка в Санкт-Петербурге (производство работает с 2007 года).

Классификация кабельных сборок по назначению и типу разъёма

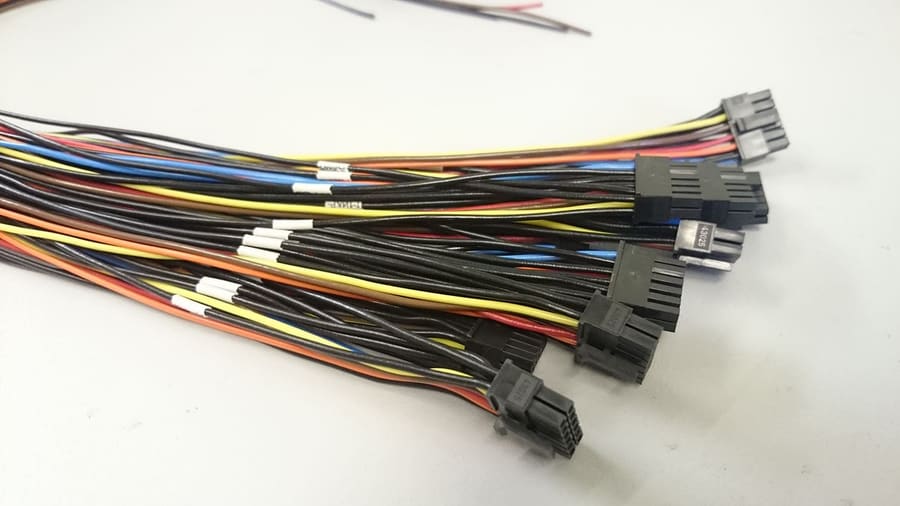

Силовые сборки и жгуты питания

Передают ток на приводы, нагреватели, источники питания, распределительные шкафы. Провода большого сечения заделываются в наконечники — втулочные НШВИ под винтовые и пружинные клеммы, кольцевые и вилочные под шпильку, ножевые под плоские выводы — либо в силовые разъёмы: промышленные разъёмные блоки, круглые герметичные серии на большие токи. На что смотреть: ток и сечение жилы, рабочее напряжение, температура вокруг проводника, класс гибкости, изоляция наконечников, момент затяжки клемм, цветовая маркировка проводников (защитный проводник — только жёлто-зелёный).

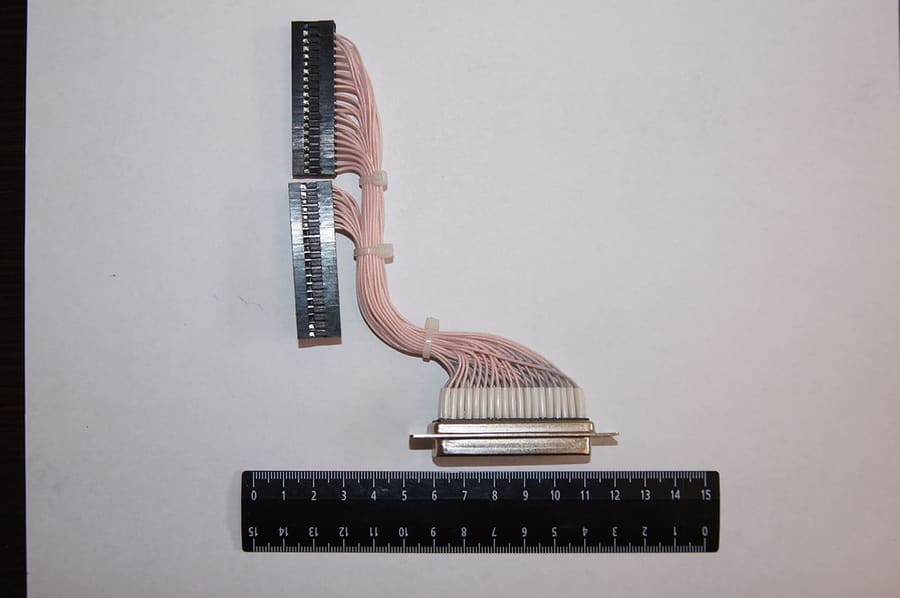

Сигнальные сборки: D-Sub, IDC-шлейфы, клеммные

Передают низковольтные сигналы и данные внутри прибора и между блоками. Типовые разъёмы: D-Sub на 9, 15, 25 и 37 контактов (паяемые и обжимные версии, кожухи с винтами фиксации), IDC-шлейфы — плоские кабели с шагом 1,27 мм под врезные разъёмы на плату, клеммные съёмные блоки с шагом 3,5; 3,81; 5,08 мм. На что смотреть: распиновка интерфейса (RS-232, RS-485, дискретные входы), нужен ли экран и куда он заделывается, витые пары для дифференциальных сигналов, длина и допуски, ключ и защита от неверного сочленения.

Коаксиальные (ВЧ) сборки

Соединяют антенны, приёмопередатчики, измерительные приборы, видеотракты. Разъёмы SMA, N, BNC, TNC и их обратные и миниатюрные варианты; кабель — гибкий или полужёсткий коаксиальный с волновым сопротивлением 50 Ом (радиосвязь, СВЧ, измерения) или 75 Ом (видео, телевидение). Что важно, если говорить общими словами: разъёмы и кабель должны иметь одно волновое сопротивление; затухание растёт с частотой и длиной, поэтому длину закладывают минимально необходимой; КСВ (VSWR) сборки характеризует, насколько хорошо согласован тракт, и портится в первую очередь на некачественно заделанных разъёмах; для измерительных сборок важна стабильность фазы при изгибе. Верхняя рабочая частота определяется типом разъёма и маркой кабеля — берём её из спецификаций производителей, а не «на глаз».

Круглые промышленные разъёмы M8 и M12

Стандарт для датчиков, исполнительных механизмов и полевых шин. M8 — компактные разъёмы на 3–4 контакта для малогабаритных датчиков. M12 — универсальный формат с кодировками под задачу: A-код для датчиков и питания малой мощности, B-код для полевых шин, D-код для Ethernet 100 Мбит/с, X-код для гигабитного Ethernet, отдельные силовые кодировки. Сборки бывают литыми (кабель залит в разъём, лучшая герметичность) и собираемыми (разъём монтируется на кабель под конкретную длину, ремонтопригодно). На что смотреть: кодировка и число контактов, прямой или угловой разъём, IP67 в сочленённом состоянии, экран для Ethernet, кабель для подвижных участков. Каталог серии — M12.

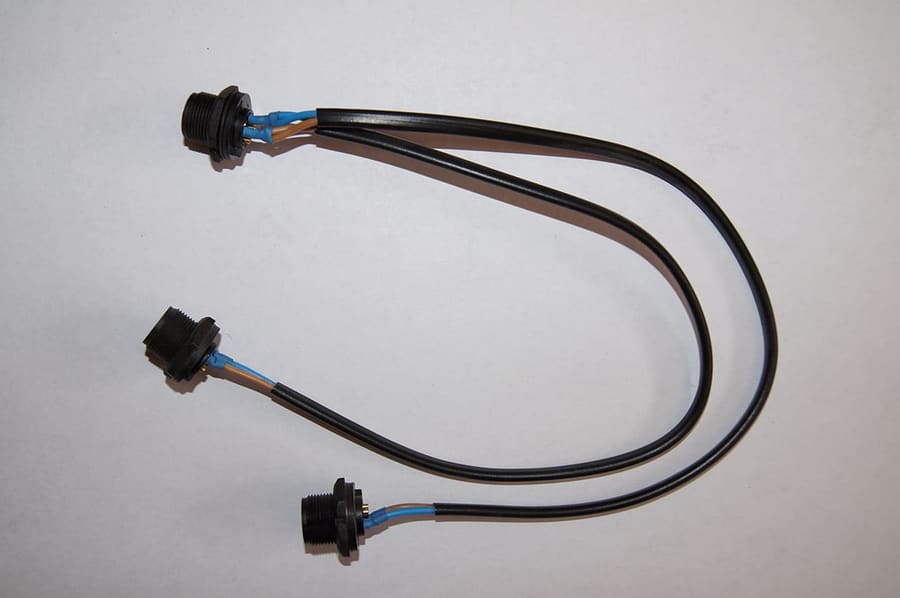

Герметичные сборки IP67: Weipu и CNLINKO

Питание и сигналы для наружного оборудования, LED-экранов, освещения, станков и передвижной техники. Круглые разъёмы Weipu и CNLINKO с байонетом, резьбой или защёлкой, на 2–24 контакта, с герметичным кабельным вводом. На что смотреть: степень защиты в сочленённом состоянии и в расчленённом (нужны ли заглушки), диапазон диаметров кабеля для уплотнителя ввода, тип фиксации под вибрацию, стойкость оболочки кабеля к ультрафиолету и температуре, кабельная или панельная ответная часть.

Разъёмы MIL и ГОСТ: СНЦ144, D38999, 2РМ

Авиационная и специальная техника, изделия с повышенными требованиями к документации. D38999 — круглые соединители с резьбовым или байонетным сочленением и обжимными контактами; СНЦ144 — отечественная серия того же класса; 2РМ — классические резьбовые разъёмы. Требования: обжим штатным инструментом с контролем усилия, экранированный кабель с заделкой экрана в кожух-хвостовик, термоусадка на кабельном вводе, документированный контроль. Импортозамещение по таким сборкам — через подбор аналога, приёмка — по требованиям заказчика (приёмка ОТК и ВП).

Промышленные USB и RJ45

Передача данных в цехе и на улице: экранированные патч-корды с фиксацией разъёма от выпадения, герметичные RJ45 и USB в круглых корпусах со степенью защиты IP67 (в линейках Weipu и CNLINKO). На что смотреть: категория кабеля под скорость сети, экранирование, длина, защита от вибрации, IP в сочленённом состоянии.

Армированные шнуры питания

Сетевые шнуры к приборам: литая вилка с одной стороны и приборный разъём (например, C13, C19) или заделка под клеммы с другой; кабель в ПВХ или резиновой оболочке. На что смотреть: сечение под ток прибора, длина, тип вилки под регион, соответствие требованиям безопасности и наличие сертификации, стойкость оболочки к маслам и истиранию для цеховых условий.

Таблица выбора: задача → тип сборки → разъём → на что смотреть

Выбор кабеля для сборки

• Сечение и ток. Допустимый ток берут по таблицам для конкретного типа провода с учётом температуры, способа прокладки и числа нагруженных жил в пучке; для длинных силовых линий проверяют падение напряжения. Типовые сечения сигнальных проводов — 0,25…0,75 мм², силовых — от 1,5 мм² и выше.
• Гибкость. Для стационарной прокладки подходит стандартная многопроволочная жила; для подвижных узлов и кабель-каналов — специальные кабели с тонкопроволочной жилой и стойкой к изгибам оболочкой.
• Температура. ПВХ-изоляция закрывает большинство задач в помещении; для повышенных температур применяют силикон, фторопласт, сшитый полиэтилен; для мороза — морозостойкие оболочки. Диапазон всегда уточняется по спецификации конкретного кабеля.
• Экран. Оплётка, фольга или их комбинация; способ заделки (на корпус разъёма с обеих сторон, с одной стороны, через дренажный провод) должен соответствовать схеме заземления системы.
• Оболочка и среда. Масло- и бензостойкость в цехе, стойкость к ультрафиолету на улице, безгалогенные малодымные оболочки для помещений с людьми.
• Конструкция. Витые пары для дифференциальных и сетевых сигналов, комбинированные кабели «питание + данные» для гибридных разъёмов.

Степень защиты и климатика

Степень защиты IP описывает защиту от пыли и воды и подтверждается только для сочленённой пары с правильно установленным кабельным вводом: разъём IP67 с кабелем тоньше диапазона уплотнителя герметичным не будет. Для расчленённого состояния нужны заглушки. Помимо IP оцените температуру эксплуатации (уплотнители и оболочка кабеля деградируют по-разному), ультрафиолет, вибрацию (резьба и байонет держат лучше защёлки), агрессивные среды и требования к пожаробезопасности материалов.

Ответные части

Кабельная сборка бесполезна без ответной части на приборе: панельной розетки или вилки, фланцевого разъёма на корпус, гнезда на плате. Заказывайте их вместе со сборкой — тогда гарантированно совпадут серия, кодировка и ключ, тип контактов, степень защиты и способ монтажа. Панельные части, заглушки, кожухи и инструмент есть в каталоге разъёмов и соединителей.

Что указать в заявке на кабельную сборку

1. Назначение сборки и условия эксплуатации: помещение или улица, температура, вибрация, IP.
2. Разъёмы с обеих сторон — партномера или требования (тип, число контактов, кодировка, прямой/угловой).
3. Кабель — марка или требования (сечение, число жил, экран, гибкость, температура).
4. Длина и допуск, точки отсчёта длины.
5. Таблица соединений или распиновка интерфейса.
6. Защита и маркировка — гофра, оплётка, термоусадка, надписи.
7. Количество, периодичность, требования к испытаниям и документам.

Если не хватает данных, пришлите образец или спецификацию одним файлом на обработку BOM — разберём и предложим комплектацию.
