Изготовление кабельных сборок на заказ: как устроен процесс от чертежа до готового изделия

Кабельная сборка — это не «провод с разъёмами», а законченное изделие с чертежом, таблицей соединений, нормами на заделку контактов и протоколом испытаний. Между чертежом конструктора и упаковкой готового изделия лежит десяток операций, и каждая влияет на надёжность: неверно подобранный аппликатор пресса даст «холодную» опрессовку, пропущенная прозвонка — перепутанные цепи в шкафу заказчика. В этой статье разбираем, как устроен процесс изготовления кабельных сборок на заказ на нашей производственной площадке в Санкт-Петербурге (производство работает с 2007 года): этапы, оборудование, что подготовить заказчику, от чего зависят сроки и цена и какие ошибки в ТЗ встречаются чаще всего. Разъёмы и кабель для сборок берём из собственного каталога соединителей — от круглых M12 и герметичных серий Weipu и CNLINKO до СНЦ144 и D38999.

Что такое кабельная сборка и чем она отличается от жгута

Кабельная сборка (cable assembly) — отрезок кабеля или несколько проводов заданной длины, заделанные с одной или двух сторон в разъёмы, наконечники или клеммы и готовые к подключению без дополнительной обработки. Простейший пример — патч-корд; сложный — сборка «разъём D38999 — экранированный многожильный кабель — разъём D38999» с распайкой по таблице, заделкой экрана на корпус и термоусадкой на кабельном вводе.

Жгут проводов (wire harness) — группа отдельных проводов, уложенных по заданной трассе, связанных бандажом и заделанных в разъёмы, клеммы или наконечники в нескольких точках. Жгут ветвится, повторяет геометрию прибора или шкафа и обычно изготавливается на шаблоне вязки. Граница между понятиями условна: в документации оба изделия описываются одинаково — чертежом с длинами и таблицей соединений («что куда подключено»).

Для заказчика важно другое: покупая готовую сборку, вы переносите на производителя подбор контактов, аппликаторов и режимов опрессовки, проверку каждой цепи и документирование — уже с партий в несколько десятков штук это дешевле и стабильнее монтажа своими силами.

Этапы производства кабельной сборки

Ниже — маршрут типового изделия; для конкретного заказа часть этапов может отсутствовать (вязка не нужна одиночному патч-корду), а контроль — дублироваться для изделий с приёмкой.

1. Входной контроль материалов

Разъёмы, контакты, кабель, термоусадка, маркировочные материалы проверяются при поступлении: соответствие партномера спецификации, комплектность (корпус + контакты + уплотнители + хвостовик), внешний вид, для кабеля — сечение и число жил по бирке барабана, при необходимости — выборочно сопротивление изоляции. Не прошедшее контроль изолируется; разъёмы и кабель мы комплектуем из собственного каталога с прослеживаемостью до производителя.

2. Мерная резка и зачистка

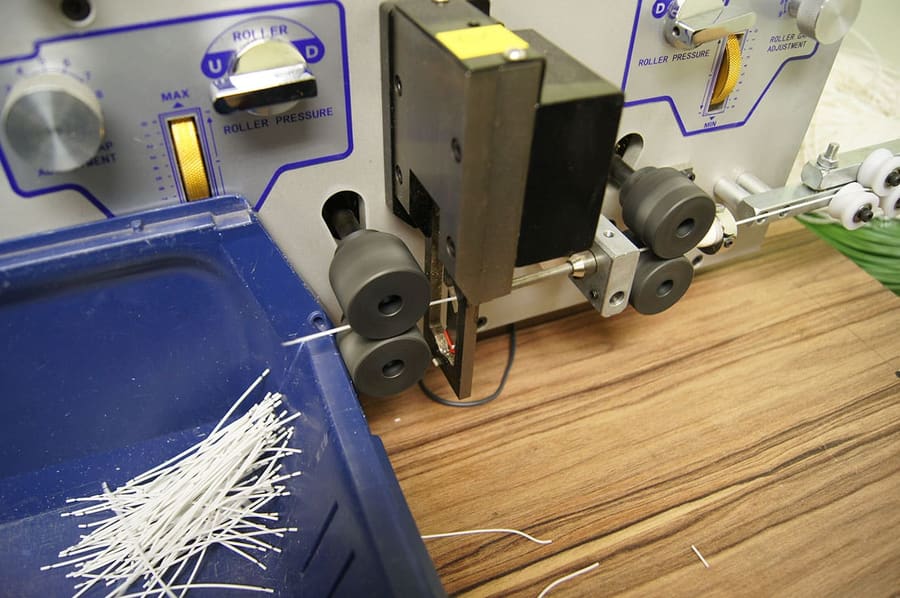

Провода и кабели режутся в размер по чертежу с допуском на длину, концы зачищаются на длину снятия изоляции под конкретный контакт. На серийных заказах эту операцию выполняет автомат мерной резки: он же считает штуки и на многих моделях сразу наносит маркировку. Для многожильного кабеля отдельно снимается внешняя оболочка, разделывается экран (оплётка отгибается или собирается в «косичку» под заделку на корпус разъёма), затем зачищаются жилы. Контролируются длина, глубина зачистки и отсутствие подрезанных проволочек в жиле — подрез уменьшает сечение и считается дефектом.

3. Заделка проводов: опрессовка, пайка, IDC

Три основных способа соединить провод с контактом:

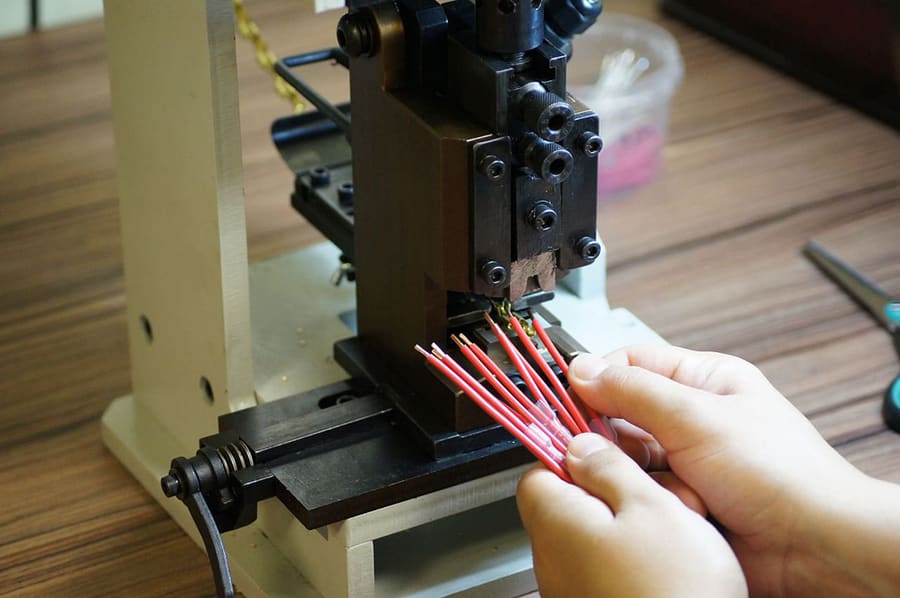

• Опрессовка — обжим контакта или наконечника на жиле прессом с аппликатором (матрица и пуансон), подобранным под конкретный контакт и сечение. Даёт газоплотное соединение, воспроизводимое от изделия к изделию, — основной метод для серийных сборок и для обжимных контактов круглых разъёмов (M12, Weipu, CNLINKO, D38999, СНЦ144).
• Пайка — для паяемых контактов (D-Sub, часть круглых разъёмов, коаксиальные), для ремонта и опытных образцов. Требует лужения жил, контроля температуры и времени, отсутствия перегрева изоляции.
• IDC (врезной контакт) — заделка плоского шлейфа в разъём без зачистки: нож контакта прорезает изоляцию. Быстро и повторяемо, применяется для внутренних сигнальных шлейфов с шагом 1,27 и 2,54 мм.

Способ заделки определяет конструктор в чертеже (типом контакта), а технолог задаёт режимы: аппликатор, высоту обжима, температуру пайки. Когда предпочесть пайку, а когда опрессовку, разбираем в статье про вязку и монтаж жгутов.

4. Монтаж разъёмов

Обжатые или пропаянные контакты вставляются в изолятор разъёма по таблице соединений до фиксации (характерный щелчок, проверка лёгким обратным усилием). Затем собирается корпус: уплотнитель, кабельный ввод или хвостовик с зажимом кабеля, при необходимости — заделка экрана на корпус, кожух с термоусадкой. Для герметичных разъёмов Weipu и CNLINKO важно попасть в диапазон диаметров кабеля, на который рассчитан уплотнитель, — иначе IP67 останется на бумаге. Для разъёмов MIL и ГОСТ (D38999, СНЦ144) — использовать штатный инструмент вставки и извлечения контактов и не повредить уплотнительную решётку изолятора.

5. Вязка и бандажирование

Провода жгута укладываются на шаблоне вязки — плоскости с макетом трассы в масштабе 1:1 (штифты, отметки ответвлений, посадочные места разъёмов). После укладки жгут бандажируется: вязальная нить, стяжки, спиральная обмотка, тканевая или полиэфирная оплётка — по требованию чертежа. Шаг бандажа, отступы и радиусы изгиба — предмет технологии, подробнее — в статье о жгутах.

6. Защита: гофра, оплётка, термоусадка

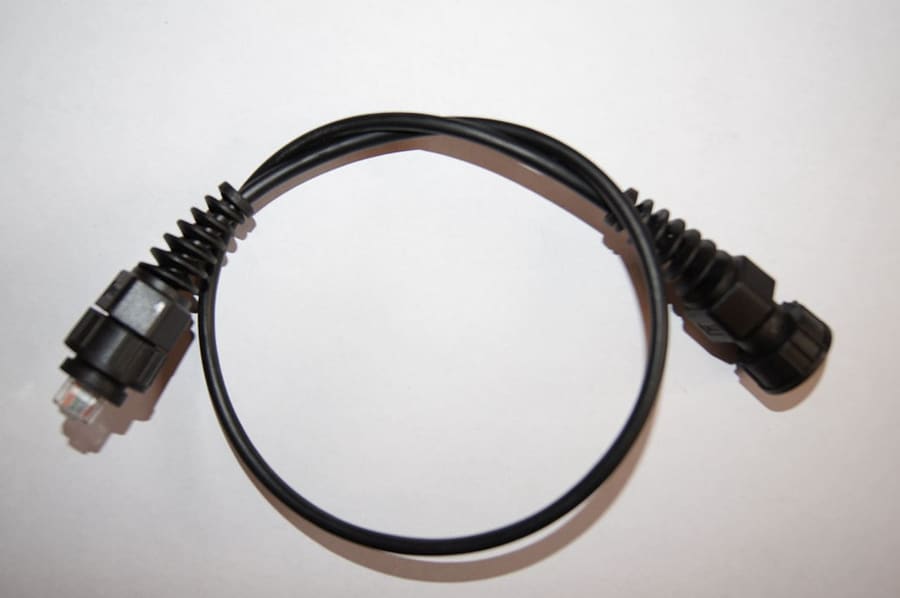

По условиям эксплуатации на сборку надевают защиту: гофрированную трубу (механические воздействия, истирание), полиэфирную оплётку (истирание, аккуратный внешний вид), термоусадочные трубки — на переходах «кабель — разъём», в местах разделки экрана и в точках ветвления, при необходимости с клеевым слоем для герметизации. Защиту закладывают до монтажа второго разъёма — типичная ошибка, когда трубку «забывают надеть».

7. Маркировка

Маркируются провода (номер цепи, адрес «откуда — куда»), сами сборки (обозначение по чертежу, дата, номер партии) и при необходимости разъёмы. Носители: термоусадочные маркеры с печатью, бирки-флажки, самоклеящиеся этикетки, струйная или лазерная печать на изоляции. Требование к маркировке — стойкость к истиранию и растворителям на весь срок службы; читаемость проверяется на контроле.

8. Прозвонка на стенде и электрические испытания

Каждая сборка проходит прозвонку — проверку соответствия соединений таблице: цепь есть там, где должна быть, и отсутствует там, где не должна (обрывы, замыкания, перепутанные цепи). На серии это делает тестер со сменной оснасткой из ответных частей: подключил — получил «годен/брак» с указанием дефектной цепи. По требованию заказчика добавляются испытания: сопротивление изоляции между цепями и на корпус, электрическая прочность изоляции испытательным напряжением, контроль усилия вытягивания контакта из провода на выборке, для ВЧ-сборок — проверка параметров на анализаторе. Объём испытаний фиксируется в ТЗ и в протоколе.

9. Упаковка и сопроводительные документы

Сборки сматываются в бухту не меньше допустимого радиуса изгиба, разъёмы закрываются колпачками от пыли, изделия укладываются в тару. Комплект документов — паспорт или этикетка партии, протокол прозвонки и испытаний, при необходимости копии сертификатов на комплектующие. Если КД требует комплектующие с приёмкой ОТК изготовителя, это фиксируется в спецификации заранее (что означают категории приёмки — в справочнике приёмка ОТК и ВП); документы оформляются по требованиям заказчика.

Оборудование производственной площадки

• Автоматы мерной резки и зачистки — длина и глубина зачистки задаются программно, повторяемость сохраняется на партиях в тысячи штук.
• Прессы для опрессовки с аппликаторами под контакты конкретных производителей и под наконечники НШВИ, кольцевые, вилочные и ножевые; ручной обжимной инструмент — для мелких партий и крупных сечений.
• Стенды прозвонки с оснасткой под разъёмы заказчика — программируются по таблице соединений.
• Паяльные станции с контролем температуры, ванны лужения, термофены и термотоннели для усадки, оборудование для маркировки, шаблоны вязки, изготавливаемые под каждый жгут.

Что подготовить заказчику

Идеальный вход — чертёж сборки и таблица соединений. Но производство запускается и по меньшему набору данных:

• чертёж (сборочный, с длинами, допусками, положением бандажей и маркировки) — оптимально;
• таблица соединений «разъём/контакт — провод (цвет, сечение) — разъём/контакт» плюс эскиз с длинами;
• образец изделия — снимем размеры, составим документацию и согласуем её с вами перед запуском;
• перечень применяемых разъёмов и кабеля с партномерами; если позиция снята с производства — подберём замену через подбор аналога, а спецификацию можно прислать одним файлом на обработку BOM.

Условия эксплуатации, требования к маркировке, испытаниям, упаковке и документам, размер и периодичность партий — по чек-листу в конце статьи.

Сроки и партии

Срок складывается из трёх частей: комплектация (наличие разъёмов и кабеля на складе или срок их поставки), подготовка производства (шаблон вязки, аппликаторы, оснастка стенда, согласование документации) и собственно изготовление. Единичные сборки и опытные образцы из складских комплектующих делаются быстро; серия требует подготовки, зато потом идёт с прогнозируемым тактом. Минимальной партии нет — берём и единичные изделия, и повторяющиеся серии с поставкой партиями по графику. Точный срок называем в счёте после проверки комплектации.

Из чего складывается стоимость

Типовые ошибки при заказе

• Указан разъём, но не указаны контакты (обжимные или паяемые, под какое сечение) — заказ останавливается на уточнении.
• Длина задана «от разъёма до разъёма» без базы измерения на чертеже — при сдаче возникает спор о допуске.
• Не учтён диапазон диаметров кабеля для кабельного ввода герметичного разъёма.
• Забыта ответная часть: сборка приезжает, а подключить её не к чему. Ответные части подбираем вместе со сборкой.
• Нет требований к маркировке — сделано «как обычно», а у заказчика свой стандарт обозначения цепей.
• Требование «как на образце», хотя образец сам с дефектами — предупреждаем и предлагаем исправить в документации.

Чек-лист технического задания

1. Обозначение изделия и количество (разово или серия с графиком поставок).
2. Чертёж или эскиз с длинами и допусками; таблица соединений.
3. Разъёмы, контакты, ответные части — партномера или требования к ним.
4. Кабель и провода — тип, сечение, цвета, экран; либо «на усмотрение производителя» с указанием условий.
5. Защита и бандажирование — гофра, оплётка, термоусадка, где именно.
6. Маркировка — что, где и чем наносить.
7. Условия эксплуатации — температура, влажность, степень защиты IP, вибрация.
8. Испытания и документы — прозвонка (всегда), изоляция и электропрочность, протоколы, требования к приёмке комплектующих по КД.
9. Упаковка и доставка.
