CNLINKO YF: twist-lock разъём питания — обзор серии и применение

Серия YF у CNLINKO — это специализированные круглые герметичные разъёмы питания с защёлкивающимся замком twist-lock. В отличие от многоконтактных универсальных серий, YF решает одну задачу — надёжно и быстро коммутировать силовую цепь до 20 А в уличных и промышленных условиях. Как официальный дистрибьютор CNLINKO в России мы держим позиции серии на своём складе и поставляем под заказ от 1 шт.

Конструкция и характеристики серии YF

Ключевые параметры серии по каталогу производителя:

• Типоразмер: YF-24, посадка M24 — вырез в панели 24 мм.
• Контакты: 3 контакта, схема под питание.
• Электрика: до 20 А / 500 В AC.
• Замок: защёлкивающийся twist-lock — соединение фиксируется поворотом с щелчком, без резьбовой затяжки.
• Герметичность: IP44/IP65.
• Корпус: инженерный пластик (стандарт серии); по каталогу доступны металлическое исполнение и спецверсии.
• Заделка контактов: пайка (стандарт).
• Цветовая маркировка входа/выхода питания — вход и выход силовой цепи различаются по цвету, что исключает путаницу при сборке шлейфов «вход-выход».

Полная таблица и чертежи — в документе даташит серии YF (PDF).

Где применяется разъём YF-24

• LED-экраны и медиафасады. Кабинеты экрана питаются шлейфом: из одного кабинета цепь уходит в следующий. Цветовая маркировка входа/выхода YF не даёт монтажнику перепутать направление цепи, а twist-lock ускоряет сборку и разборку конструкции на выезде.
• Городское и архитектурное освещение. Панельная розетка SX ставится на светильник или коммутационный бокс, кабельная вилка PE — на магистраль. IP65 в состыкованном виде закрывает вопрос дождя и пыли, а замена светильника сводится к повороту замка вместо разделки кабеля на высоте.
• Промышленная автоматика. Подвод питания к шкафам, станциям и переносному оборудованию: розетка с фланцем на 4 отверстия монтируется в панель (вырез 24 мм), запас по напряжению 500 В AC покрывает типовые промышленные сети.

Как читается партномер YF

Код заказа строится по схеме YF-{размер}-{вид}{контакты}{корпус}-{заделка}{материал}-{монтаж}:

• Размер: 24 — типоразмер YF-24, посадка M24.
• Вид контактов: C — male (штыревые), J — female (гнездовые).
• Число контактов: 03 — 3 контакта (питание, до 20 А / 500 В AC).
• Категория корпуса: PE — кабельная часть (plug), SX — панельная розетка (receptacle).
• Заделка: 0 — пайка (стандарт).
• Материал: 2 — инженерный пластик (стандарт YF), 3 — металл, 4 и 6 — спецверсии по каталогу.
• Монтаж: 0 — для кабельной части PE, 4 — фланец на 4 отверстия для SX.

Пример: YF-24-C03SX-02-4 — панельная розетка YF-24 со штыревыми контактами (male), 3 контакта, пайка, пластиковый корпус, фланец на 4 отверстия. В реальных складских позициях встречается хвостовой код каталога (например, YF-24-C03SX-03-001) — он и буква ревизии не конфигурируются и уточняются менеджером при заказе.

Собрать код заказа по позициям можно в конфигураторе на странице серии YF — он не даст выбрать несовместимую комбинацию.

Если трёх контактов мало

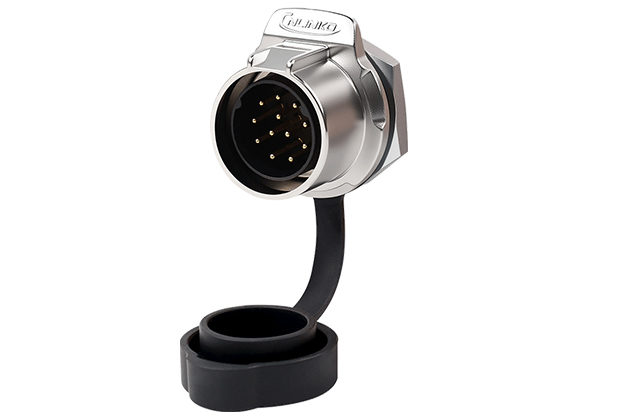

YF — узкоспециализированная силовая серия. Когда в одном разъёме нужны и питание, и сигналы, смотрите серию LP: типоразмеры LP-12…LP-28, от 2 до 24 контактов, токи до 50 А.

Почему купить CNLINKO YF у нас

• Мы — официальный дистрибьютор CNLINKO в России: оригинальная продукция и прямая связь с производителем.
• Свой склад, поставка от 1 шт; каталог 422 000+ позиций от 317 производителей.
• Счёт с НДС для юрлиц или оплата картой, доставка транспортными компаниями по всей РФ.
• Ответ по цене и наличию — за час в рабочее время; поможем с подбором аналогов, если ищете замену другому разъёму питания.

Чтобы купить CNLINKO YF, соберите партномер в конфигураторе на странице серии и отправьте запрос — или пришлите свой код заказа, менеджер сверит его по каталогу и предложит позиции со склада.
