Серия P: пластиковый push-pull для медтехники

Серия P — единственная в линейке, где корпус не металлический. Полисульфон (PSU) выбран не ради экономии: он решает три задачи сразу — электрическую изоляцию, малый вес и стойкость к стерилизации.

Характеристики

Общие параметры серии: корпус PSU, изолятор PPS, температура −50…+150 °C, ресурс больше 1000 циклов, сопротивление контакта ≤ 10 мОм, усилие удержания за хвостовую гайку 30…95 Н.

Почему пластик

Электрическая изоляция. В медицинском приборе металлический корпус разъёма — потенциальный путь тока утечки на пациента. Полисульфоновый корпус этот путь исключает конструктивно.

Стерилизация. PSU выдерживает автоклавирование: цикл при 134 °C с паром под давлением. Именно поэтому верхняя граница температуры у серии выше, чем у металлических серий, — +150 °C против +125 °C.

Вес. В носимой аппаратуре и в кабельных жгутах с десятками разъёмов масса корпусов складывается в заметную величину.

Типоразмер 2P: до 30 А

Отдельно стоит выделить 2P: рабочий ток до 30 А и напряжение до 0,6 кВ при классе защиты IP66. Это верхняя граница по току во всём классе push-pull, и типоразмер часто применяют как силовой разъём сменного модуля.

Кодирование у 2P — только B, поэтому если в изделии несколько силовых каналов, разводить их надо не ключами, а числом контактов или расположением.

Типы корпусов

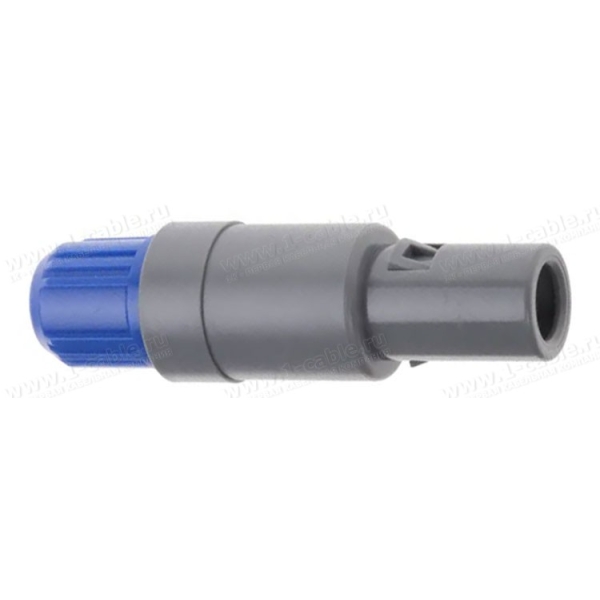

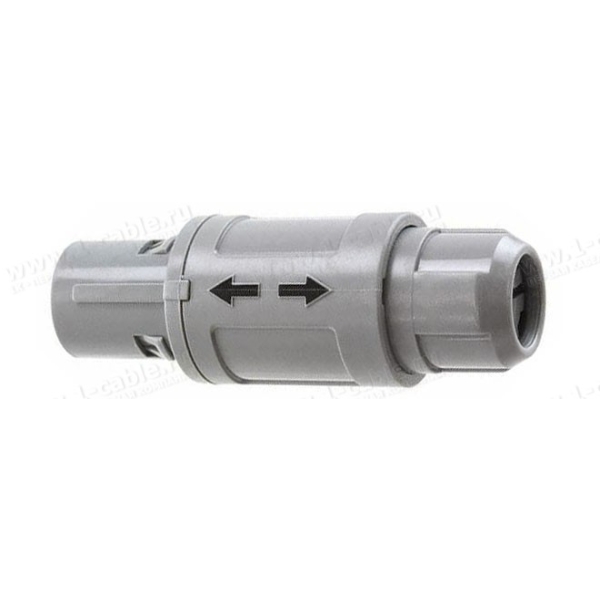

PA — прямая вилка (в том числе с изгибной защитой), PK — приборная розетка (включая вариант с угловыми выводами под печатную плату), PR — свободная розетка. У типоразмера 2P корпуса обозначаются CA (вилка) и CK (приборная розетка).

Соответствие LEMO REDEL P

Серия P — аналог линейки REDEL P (1P, 2P, SP) бренда LEMO. Обозначения корпусов совпадают: PA, PK, PR, CA, CK. Переносятся типоразмер и число контактов; кабельный ввод подбирается под фактический диаметр кабеля. Разбор — на странице замены LEMO.

Ограничения, о которых стоит знать

Ресурс серии — больше 1000 циклов, то есть в пять раз меньше, чем у металлических серий. Для прибора, который стыкуют раз в смену, это около трёх лет непрерывной эксплуатации; для сменного инструмента с несколькими подключениями в час стоит рассмотреть металлический корпус.

Второе — класс защиты IP50 у 0P и 1P. Если разъём моется или работает во влажной среде, нужен 2P (IP66) либо металлическая серия K.

Полный перечень исполнений — на страницах серий 1P и 2P.

Стерилизация: что реально выдерживает корпус

Полисульфон рассчитан на автоклав, но ресурс по циклам обработки конечен и зависит от режима. Паровая стерилизация при 121 °C щадящее, чем при 134 °C; химическая обработка агрессивными растворами (перекись, спирты высокой концентрации) сокращает срок службы корпуса быстрее, чем пар.

Практический вывод: если в вашем протоколе обработки не только автоклав, укажите это в запросе — от режима зависит выбор исполнения и ожидаемый ресурс.

Цветовая кодировка вместо ключей

У пластиковой серии кодов поляризации меньше, чем у металлических: у 0P только G, у 2P только B. Зато исполнения выпускаются в цветовом исполнении корпуса, и на медицинской стойке цвет работает лучше ключа: канал опознаётся мгновенно, в том числе персоналом, который не читает маркировку.

При проектировании изделия с несколькими одинаковыми пластиковыми разъёмами разводите их цветом и числом контактов, а не рассчитывайте на ключ.

Что заказывать вместе

Ответную часть, защитный колпачок на неиспользуемую розетку, изгибную защиту и цветовые кольца. Для 2P с током до 30 А дополнительно проверьте сечение провода: при AWG 16 верхней границы по току достичь не получится, нужен провод потолще в пределах допустимого диапазона.
