Серия B: базовый push-pull для приборов

Серия B — базовая в классе push-pull и самая массовая. Если в приборе стоит самозащёлкивающийся разъём и это не улица, с вероятностью около двух третей это серия B или её прямой аналог.

Характеристики

Типы корпусов

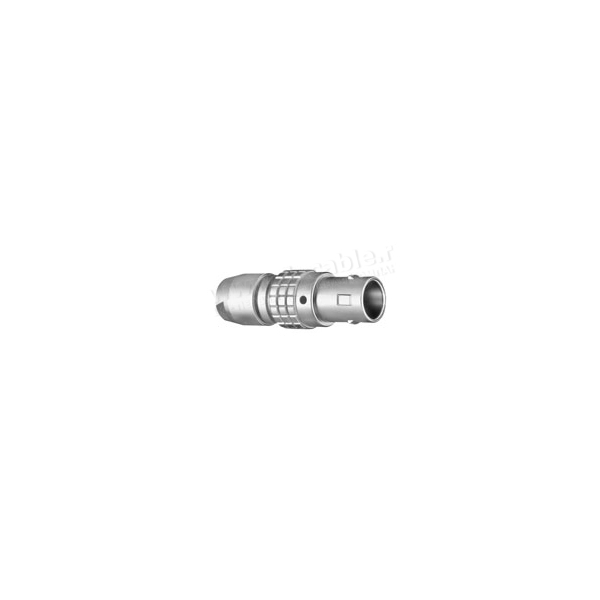

Кабельные вилки: TG — прямая самозащёлкивающаяся (основной рабочий вариант), TE — прямая с IP54, TF — прямая без самозащёлкивания, TN — со съёмным ремешком, TH — угловая 90°, TA — фиксированная без самозащёлкивания.

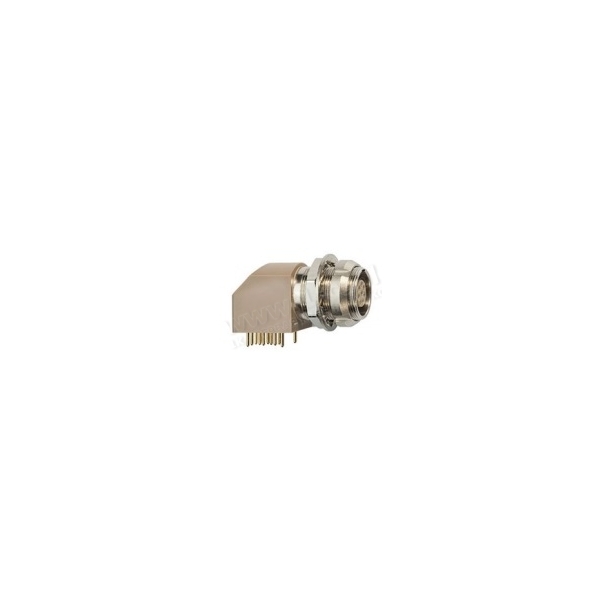

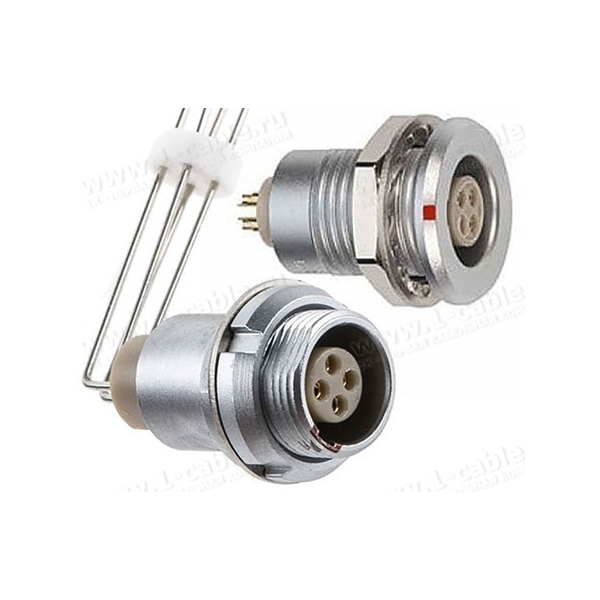

Приборные розетки: ZG — монтаж спереди, ZC — с двумя гайками и монтажом сзади, ZE — монтаж сзади, ZH — с выступающей оболочкой, ZP и ZX — с угловыми выводами 90°, в том числе под печатную плату.

Герметичные (вакуумные) розетки: MG, MH, ME — они держат IP66/IP68 по корпусу и панели, а не только в стыке.

Свободные розетки: DF — с кабельным зажимом, DH — «кабель — кабель».

Когда берут B, а когда нет

Берут, если разъём стоит внутри помещения или в корпусе прибора, нужно от 2 до 26 каналов и важна плотность монтажа на панели. Кодов поляризации у серии много, поэтому на одной панели можно развести десяток одинаковых по числу контактов разъёмов так, что перепутать их физически невозможно.

Не берут, если разъём выходит на улицу или моется: тогда нужна серия K — тот же принцип поляризации, но с двойным уплотнением и IP68 в сочленении. Если каналов больше 26 — серия F до 40 контактов. Если корпус должен быть неметаллическим (медтехника, изоляция) — пластиковая серия P.

Соответствие LEMO

Серия B — прямой аналог серии B бренда LEMO. Обозначение переводится подстановкой двух первых букв кода корпуса: FG → TG, FE → TE, FF → TF, FN → TN, FH → TH, FA → TA, EG → ZG, EE → ZE, HG → MG, PH → DH. Третья буква и все цифры сохраняются, поэтому FGG.1B.306 читается как TGG.1B.306.

Хвост обозначения (у LEMO это, например, CLAD62Z) не переносится: в нём закодированы диапазон диаметра кабеля и вариант хвостовой гайки, а таблицы у производителей разные. Подробный разбор — на странице замены LEMO.

Что заказывают вместе

Ответную часть (вилку к розетке или наоборот), защитный колпачок на неиспользуемую розетку, изгибную защиту на кабель за разъёмом и цветовое кольцо, если на панели несколько одинаковых каналов. Аксессуары подбираются по типоразмеру: колпачок на 1B подойдёт к любой вилке 1B независимо от числа контактов.
