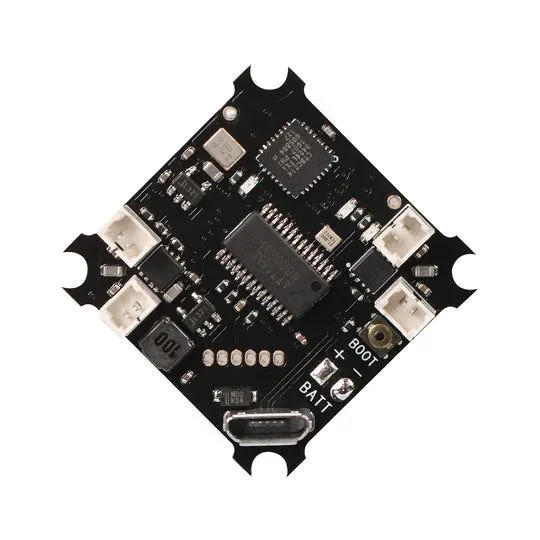

Полетный контроллер BETAFPV F4 DSMX Brushed с приемником и OSDкопировать

Описание серии Полетные контроллеры (FC) BetaFPV для микро- и мини-дронов. Полетный контроллер BETAFPV F4 DSMX Brushed, основанный на процессоре STM32F411 и с повышенной до 30А токовой нагрузкой всех полевых транзисторов, представляет собой значительный шаг вперед по сравнению с предыдущим F3 DSMX Brushed FC, обеспечивая заметный прирост производительности и мощности. Ключевые особенности — Высокопроизводительный процессор: STM32F411CEU6. — Встроенный приемник: Нативный приемник протокола DSMX (SBUS), совместимый с большинством пультов Spektrum (DX6/DX6i/DX8 и др.) и DSMX-совместимыми модулями. — Защита от переполюсовки питания: Плата остается исправной при неправильном подключении батареи. — Встроенный BetaFlight OSD: Отображение телеметрии и меню настроек поверх видео. — Полная программируемость через Betaflight Configurator по USB-порту. — Совместимость с популярными шасси: Работает с текущими наборами Whoop Drone или Blade Inductrix. — Предустановленная прошивка и припаянный силовой кабель. Технические характеристики — Процессор: STM32F411CEU6. — Гироскоп/акселерометр: 6-осевой MPU6000. — ESC: Все полевые транзисторы с максимальным током 30А. Поддержка моторов 6x15мм, 7x20мм, 8x20мм, 8.5x20мм. — Размер: 26мм x 26мм. Полная совместимость с рамой Inductrix и ее посадочным шаблоном. — Прошивка: Betaflight MATEKF411 версии 3.5.0. — OSD: Встроенный BetaFlight OSD (управление через SPI в режиме DMA). — Приемник: DSM2/DSMX. — Силовой кабель: Длина 55мм, разъем JST-PH 2.0 (PowerWhoop). — Вес: 3.8г. BetaFlight OSD Контроллер оснащен встроенным OSD (on-screen display), отображающим важную информацию поверх видео (напряжение батареи и др.) и позволяющим менять настройки квадрокоптера. Для работы OSD с AIO-камерами (например, BETAFPV H02, FX806TC, VM275) необходимо использовать видеовход (CAM) и видеовыход (VTX) на плате. Датчик тока на плате отсутствует — показания потребляемого тока в OSD недействительны. Процедура привязки (Binding) приемника — Шаг 1: Подключите приемник к FC и запустите Betaflight Configurator. На вкладке «Ports» настройте UART1 как последовательный порт (Serial RX). Сохраните и перезагрузите. — Шаг 2: На вкладке «Configuration» в разделе «Receiver» выберите: «Serial-based receiver» и «SPEKTRUM2048» в качестве провайдера. Сохраните и перезагрузите. — Шаг 3: В CLI введите команду: set spektrum_sat_bind=9 и сохраните. — Шаг 4: Перезапустите приемник. Оранжевый светодиод начнет быстро мигать, что означает переход в режим привязки. — Шаг 5: Включите пульт в режиме привязки. После успешной привязки оранжевый светодиод на приемнике загорится постоянно. Индикация светодиодами На нижней стороне платы расположены три светодиода: — Светодиод приемника (оранжевый): Постоянный — привязка успешна. Мигающий — режим привязки. Выключен — нет соединения. — Светодиод статуса (красный): Постоянный — моторы готовы (armed). Мигающий — есть флаги, препятствующие готовности (Arming Disable Flags). — Светодиод статуса (синий): Постоянный — моторы готовы (armed). Важная информация о DSMX-приемнике — Для увеличения дальности связи рекомендуется размещать антенну приемника подальше от платы, направив ее вверх. — Встроенный DSMX-приемник НЕ совместим с пультом Spektrum DXe и RF-модулем OrangeRX. — Для некоторых пультов (например, DX6i/DX6e) может наблюдаться малая дальность связи. В этом случае рекомендуется переключить режим пульта с DSMX на DSM2 (по умолчанию используется DSMX). Комплектация — 1 x Полетный контроллер F4 Brushed (DSMX Rx версия, с припаянным силовым кабелем 55мм JST-PH 2.0). — 4 x Винта M1.2x4мм (для оригинальной рамы Inductrix). — 4 x Винта M1.4x5мм (для рамы Beta75 75мм и аналогичных). — 4 x Антивибрационных демпфера. — 1 x Силовой кабель 55мм с разъемом JST-PH 1.25.
