Транзистор 2Т3108А
Дискретные полупроводники
2Т3108А — масса: не более 0,5 г; корпус: КТ-1-7 (TO-18); Т max, °С: -60…+125; TП max, °С: -60…+125; UКБ0 max, В: 60; UЭБ0 max, В: 5; h21Э, (h21э): 50...150; UКЭ нас., В: 0,2; назначение: биполярный транзистор (отечественная ЭКБ).
Наличие и сроки поставки 2Т3108А
Под заказ. Везём под заказ — срок подтверждаем до запуска.
Характеристики 2Т3108А
| Масса | не более 0,5 г |
| Корпус | КТ-1-7 (TO-18) |
| Т max, °С | -60…+125 |
| TП max, °С | -60…+125 |
| UКБ0 max, В | 60 |
| UЭБ0 max, В | 5 |
| h21Э, (h21э) | 50...150 |
| UКЭ нас., В | 0,2 |
| Партномер | 2Т3108А |
| Назначение | биполярный транзистор (отечественная ЭКБ) |
| Тип изделия | Транзисторы |
| f гp. (f h21), МГц | 250 |
| UКЭR max (UКЭ0 max), В | 60 |
| РК max (РК. И. max), мВт | 300 |
| Аналог (зарубежный) | 2N3250 |
| Категория качества | «ВП», «ОСМ» |
| Срок сохраняемости | 25 лет с даты приёмки |
| Технические условия | приемка «ВП» аА0.339.026ТУ; приемка «ОСМ» аА0.339.026ТУ, П0.070.052 |
| Гарантийная наработка | 80000 часов - во всех режимах, допускаемых ТУ; 100000 часов - в облегчённом режиме |
| Структура транзистора | p-n-p |
| Климатическое исполнение | «УХЛ» |
| Кш (коэффициент шума транзистора) | не более 6 дБ на частоте 100 МГц |
| Ск (емкость коллекторного перехода) | не более 5 пФ |
| Емкость коллекторного перехода (СЭ), пФ | 6 |
| Рк max (постоянная рассеиваемая мощность коллектора) | 300 мВт |
| Iк max (максимально допустимый постоянный ток коллектора) | 200 мА |
| Tк (постоянная времени цепи обратной связи на высокой частоте) | не более 250 пс |
| Rкэ нас (сопротивление насыщения между коллектором и эмиттером) | не более 25 Ом |
| Fгр (граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером) | не менее 250 МГц |
| Uэбо max (максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора) | 5 В |
| Uкэr max (максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер) | 60 В (10кОм) |
| Iкбо (обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера) | не более 0,1 мкА (60В) |
2Т3108А — описание
2Т3108А — масса: не более 0,5 г; корпус: КТ-1-7 (TO-18); Т max, °С: -60…+125; TП max, °С: -60…+125; UКБ0 max, В: 60; UЭБ0 max, В: 5; h21Э, (h21э): 50...150; UКЭ нас., В: 0,2; назначение: биполярный транзистор (отечественная ЭКБ).
Цена 2Т3108А — от 355 ₽ с НДС, срок поставки подтверждаем в счёте.
Описание. 2Т3108А — биполярный транзистор (отечественная ЭКБ). Позиция поставляется под заказ: остаток, цену и срок подтверждаем по нашим каналам до выставления счёта. Работает в ключевых и усилительных каскадах: коммутация нагрузки, драйверы, узлы импульсного питания. Пришлите перечень файлом — посчитаем весь BOM одним ответом и укажем срок по каждой строке. Аналог подбираем по предельным напряжению и току, рассеиваемой мощности, коэффициенту передачи (для полевых — сопротивлению открытого канала) и корпусу. Работаем от 1 шт по счёту с НДС; если позиция снята с производства или срок не устраивает, предложим замену с обоснованием по параметрам.
Дискретные полупроводники
Документация 2Т3108А
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Аналоги 2Т3108А
| Производитель / серия | Партномер аналога | Ссылка |
|---|---|---|
| (зарубежный) | 2N3250 | Карточка на сайте → |
Аналоги взаимозаменяемы по посадочным и стыковочным размерам (корпус, тип сочленения, расположение и калибр контактов) — механически стыкуются с ответной частью друг друга. Покрытие корпуса, приёмку и условия эксплуатации сверяйте по документации на конкретное исполнение. Подбор аналога по партномеру →
Частые вопросы о 2Т3108А
В каком диапазоне температур работает 2Т3108А?
Рабочий диапазон 2Т3108А — «УХЛ».
Сколько стоит 2Т3108А?
Цена 2Т3108А — от 355 ₽ за штуку с НДС; цену на вашу партию фиксируем в счёте. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Где посмотреть даташит на 2Т3108А?
Даташит открывается кнопкой во вкладке «Документы» этой страницы — в нём габаритные чертежи и таблицы компоновок, включая исполнение 2Т3108А. Паспорт изделия и сертификаты по этой позиции присылаем по запросу.
Как купить 2Т3108А
2Т3108А — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.
Запросите цену и наличие 2Т3108А в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков.
Чем 2Т3108А отличается от ближайших соседей
2Т208Л
- Масса
- не более 0,5 г
- Корпус
- КТ-1-7 (TO-18)
- Т max, °С
- -60…+125
- TП max, °С
- 150
2Т208М
- Масса
- не более 0,5 г
- Корпус
- КТ-1-7 (TO-18)
- Т max, °С
- -60…+125
- TП max, °С
- 150
2Т215Б1
- Наличие
- доступно к заказу — 48 шт
- Условия
- от 1 шт · счёт с НДС · доставка ТК по РФ
- Назначение
- биполярный транзистор (отечественная ЭКБ)
- Тип изделия
- Транзисторы
2Т3106А-2
- Корпус
- КТ-46А (SOT-23)
- Т max, °С
- -60…+125
- TП max, °С
- 150
- UКБ0 max, В
- 15
2Т3124А-2
- h21Э
- 15…200
- Масса
- не более 0,02 г
- Корпус
- КТ-21
- Т max, °С
- -60…+125
2Т3129А-9
- Условия
- от 1 шт · счёт с НДС · доставка ТК по РФ
- Поставка
- под заказ, срок подтверждаем до счёта
- Назначение
- биполярный транзистор (отечественная ЭКБ)
- Тип изделия
- Транзисторы

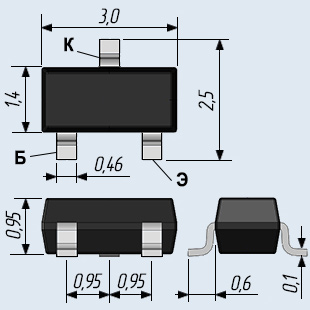

2Т3129А9
