ТКС111ДОД — масса: 0,49 кг; корпус: зачехлённый, негерметичный; режим работы: продолжительный; ток управляющий: не более 0,4 А; гарантийный срок: 11 лет со дня ввода контактора в эксплуатацию (в пределах 6000 летных часов); габаритные размеры: 42х70,6х100 мм; категория качества: «ОТК», «ВП»; рабочая температура: от -60 до +85 °С.
Наличие и сроки поставки ТКС111ДОД
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики ТКС111ДОД
| Масса | 0,49 кг |
| Корпус | зачехлённый, негерметичный |
| Режим работы | продолжительный |
| Ток управляющий | не более 0,4 А |
| Гарантийный срок | 11 лет со дня ввода контактора в эксплуатацию (в пределах 6000 летных часов) |
| Габаритные размеры | 42х70,6х100 мм |
| Категория качества | «ОТК», «ВП» |
| Рабочая температура | от -60 до +85 °С |
| Технические условия | 8А0.361.013ТУ |
| Ток коммутируемой цепи | 2,5-100 А |
| Ток в цепи вспомогательного вывода | 0,2-5 А |
| Климатическое исполнение контактора ТКС111ДОД | общеклиматическое «О», категория размещения «2» по ГОСТ 15150-69 |
| Диапазон напряжений в цепи управления постоянного тока | 24-30 В |
| Диапазон напряжений коммутируемой цепи постоянного тока | 16-30 В |
| Диапазон напряжений коммутируемой цепи переменного тока частотой 360-1100 Гц | 20-220 В |
ТКС111ДОД — описание
ТКС111ДОД — масса: 0,49 кг; корпус: зачехлённый, негерметичный; режим работы: продолжительный; ток управляющий: не более 0,4 А; гарантийный срок: 11 лет со дня ввода контактора в эксплуатацию (в пределах 6000 летных часов); габаритные размеры: 42х70,6х100 мм; категория качества: «ОТК», «ВП»; рабочая температура: от -60 до +85 °С.
Цена ТКС111ДОД — по запросу: пришлём цену и срок поставки по заявке, поставка под заказ от 1 шт.
Описание
Электромагнитный одноцепевой переключающий негерметичный контактор ТКС111ДОД; обмотка — на номинальное напряжение 27 В постоянного тока. Входит в электронные схемы управления коммутацией в электросистемах объектов авиационной и другой техники; эксплуатация — в любых климатических условиях, в том числе тропических. Контактная система контактора ТКС111ДОД: один независимый замыкающий контакт, двойной разрыв цепи; ток — 100 А. Коммутируемые цепи: постоянного тока — от 16 до 30 В; переменного тока — от 20 до 220 В, частота 360-1100 Гц.
Расшифровка обозначения ТКС111ДОД
- Т — обмотка управления на номинальное напряжение 27 В.
К — контактор, цепь управления питается постоянным током. С — разряд значения номинального тока главных контактов:
- буква Д — разряд десятков.
- буква С — разряд сотен.
- 1 — число единиц этого разряда.
Д — режим работы: продолжительный.
- О — наибольшая допустимая температура окружающей среды; буква О соответствует 85°С.
Д — модификация контактора с дополнительными конструктивными особенностями.
Реле и контакторы
Документация ТКС111ДОД
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Частые вопросы о ТКС111ДОД
В каком диапазоне температур работает ТКС111ДОД?
Рабочий диапазон ТКС111ДОД — от -60 до +85 °С.
Где посмотреть даташит на ТКС111ДОД?
Даташит открывается кнопкой во вкладке «Документы» этой страницы — в нём габаритные чертежи и таблицы компоновок, включая исполнение ТКС111ДОД. Паспорт изделия и сертификаты по этой позиции присылаем по запросу.
Как купить ТКС111ДОД
ТКС111ДОД — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.
Запросите цену и наличие ТКС111ДОД в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков.
Чем ТКС111ДОД отличается от ближайших соседей
| Характеристика | ТКС111ДОД | ТКС101КОД | ТКС201ДОД | ТКС133ДОД |
|---|---|---|---|---|
| Масса | 0,49 кг | 0,35 кг | 550 г | 1,35 кг |
| Режим работы | продолжительный | кратковременный | продолжительный | продолжительный |
| Ток управляющий | не более 0,4 А | не более 0,35 А | не более 0,4 А | — |
| Технические условия | 8А0.361.013ТУ | 8А0.361.013ТУ | 8А0.361.026ТУ | ТУ 6303-69 |
| Ток коммутируемой цепи | 2,5-100 А | 2,5-100 А | 5-200 А | — |
ТКД533ОДЛ
- Масса
- не более 0,58
- Корпус
- зачехлённый, облегчённый
- Режим работы
- продолжительный
- Ток управляющий
- не более 0,4 А
ТКЕ203ДТ
- Масса
- не более 0,1
- Корпус
- негерметичный, зачехлённый
- Режим работы
- продолжительный
- Ток управляющий
- не более 0,085 А
ТКС101КОД
- Масса
- 0,35 кг
- Корпус
- зачехлённый, негерметичный
- Режим работы
- кратковременный
- Ток управляющий
- не более 0,35 А

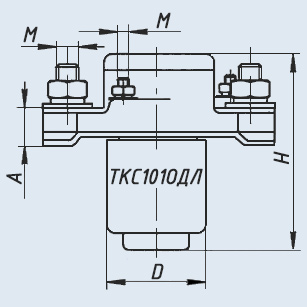

ТКС101ОДЛ
- Масса
- 0,2 кг
- Корпус
- зачехлённый, облегчённый
- Режим работы
- продолжительный
- Габаритные размеры
- 70,4х42,4х74,5 мм
ТКС133ДОД
- Масса
- 1,35 кг
- Корпус
- негерметичный, зачехлённый
- Режим работы
- продолжительный
- Габаритные размеры
- 148х68х119 мм

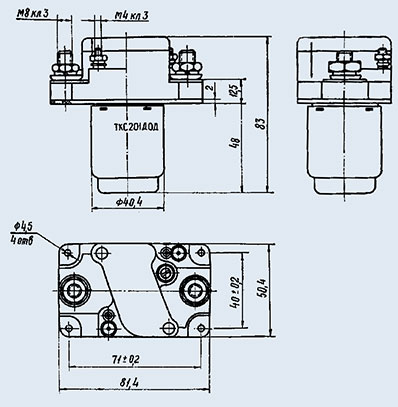

ТКС201ДОД
