СНП337-26/26РП127 — тип сочленения: врубное; категория качества: «ВП», «ОСМ»; покрытие контактов: контакты под объемный монтаж покрыты золотом или серебром; срок сохраняемости: 20 лет со дня изготовления; технические условия: приёмка «5» ЦСНК.434427.001ТУ; приёмка «7» ЦСНК.434427.001ТУ, РД В 22.02.218.
Наличие и сроки поставки СНП337-26/26РП127
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики СНП337-26/26РП127
| Тип сочленения | врубное |
| Взаимосочленение | соединители СНП337 ЦСНК.434427.001ТУ взаимозаменяемы и взаимосочленяемы с соединителями РПКМ1-4 выпускаемыми по АВ0.364.040ТУ |
| Категория качества | «ВП», «ОСМ» |
| Покрытие контактов | контакты под объемный монтаж покрыты золотом или серебром |
| Срок сохраняемости | 20 лет со дня изготовления |
| Технические условия | приёмка «5» ЦСНК.434427.001ТУ; приёмка «7» ЦСНК.434427.001ТУ, РД В 22.02.218 |
| Гарантийная наработка | 15000 часов во всех режимах и условиях, допускаемых ТУ; 100000 часов в облегчённом режиме |
| Конструктивное исполнение | вилки, розетки приборные с прямым кожухом, с отверстиями под крепление кожуха или без кожуха |
| Применение | приборостроение, промышленная электроника, аппаратура специального назначения |
СНП337-26/26РП127 — описание
СНП337-26/26РП127 — тип сочленения: врубное; категория качества: «ВП», «ОСМ»; покрытие контактов: контакты под объемный монтаж покрыты золотом или серебром; срок сохраняемости: 20 лет со дня изготовления; технические условия: приёмка «5» ЦСНК.434427.001ТУ; приёмка «7» ЦСНК.434427.001ТУ, РД В 22.02.218.
Применение: приборостроение, промышленная электроника, аппаратура специального назначения.
Ориентировочная цена СНП337-26/26РП127 — от 7 277 ₽ с НДС; точную цену и срок подтвердит менеджер.
Описание

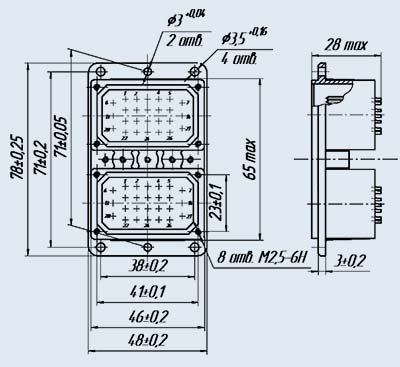

СНП337-26/26РП127 — сдвоенный малогабаритный прямоугольный низкочастотный электрический соединитель врубного сочленения под объёмный монтаж. Соединяют и разъединяют электрические цепи электронной аппаратуры специального назначения. Используются в электрических цепях постоянного, импульсного и переменного (до 3 МГц) тока. Две части СНП337 — вилка или приборная розетка. СНП337 рассчитаны на внутренний монтаж; исполнение — всеклиматическое «В» по ГОСТ РВ 20.39.414.1.
Характеристики серии СНП337
- Тип соединителя: прямоугольный, низкочастотный, малогабаритный, сдвоенный, для объемного монтажа
- Климатическое исполнение: всеклиматическое по ГОСТ РВ 20.39.414.1
- Состав соединителя: вилка приборная, розетка приборная
- Конструктивное исполнение: с прямым кожухом; с отверстиями под крепление кожуха; без кожуха.
- Покрытие контактов: золото, серебро
- Способ монтажа проводов: объемный, пайкой
- Монтаж: внутренний
- Общее количество контактов: 26/26, 38/38, 45/45, 57/57, 67/67, 26/38, 26/45, 26/57, 26/67, 38/45, 38/57, 38/67, 45/57, 45/67, 57/67
- Максимальное рабочее напряжение ( в зависимости от соединителя), В: 100, 350, 400, 800, 1000
- Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 1000
- Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
- Механический удар, многократного действия с ускорением, м/с2 (g): 750 (75)
- Линейное ускорение, м/с2 (g): 1500 (150)
- Рабочая температура окружающей среды, °C: от -65 до +100
- Атмосферное пониженное давление, Па (мм рт.ст.): 1,3х10-4 (10-6)
- Минимальная наработка, часов: 15000
- Количество сочленений-расчленений: 500
- Срок сохраняемости, лет: 20
Расшифровка обозначения СНП337-26/26РП127
СНП — буквенный код типа соединителя. 337 — это номер разработки. 26/26 — число контактов. Р — вид контактов: В — штыревые, Р — гнездовые. П — вид монтажа: П — пайка. 1 — хвостовик по виду: 1 — для объёмного монтажа. 2 — материал покрытия рабочей части контакта: 1 — золото, 2 — серебро. 7 — вид кожуха: 1 — прямой без экранирования, 7 — в корпусе соединителя есть отверстия под кожух. Если соединитель без кожуха и в корпусе нет отверстий под кожух, цифру не указывают.
Гарантии изготовителя
Гарантийную наработку отсчитывают только в пределах гарантийного срока хранения.
Разъемы
Документация СНП337-26/26РП127
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Частые вопросы о СНП337-26/26РП127
Сколько стоит СНП337-26/26РП127?
Ориентировочная цена СНП337-26/26РП127 — от 7 277 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Где посмотреть даташит на СНП337-26/26РП127?
Даташит открывается кнопкой во вкладке «Документы» этой страницы — в нём габаритные чертежи и таблицы компоновок, включая исполнение СНП337-26/26РП127. Паспорт изделия и сертификаты по этой позиции присылаем по запросу.
Как купить СНП337-26/26РП127
СНП337-26/26РП127 — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.
Запросите цену и наличие СНП337-26/26РП127 в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков.
СНП336-67РП12
- Тип сочленения
- врубное
- Категория качества
- «ВП», «ОСМ»
- Покрытие контактов
- контакты под объемный монтаж покрыты золотом или серебром
- Срок сохраняемости
- 20 лет со дня изготовления
СНП336-67РП121
- Тип сочленения
- врубное
- Категория качества
- «ВП», «ОСМ»
- Покрытие контактов
- контакты под объемный монтаж покрыты золотом или серебром
- Срок сохраняемости
- 20 лет со дня изготовления
СНП336-67РП127
- Тип сочленения
- врубное
- Категория качества
- «ВП», «ОСМ»
- Покрытие контактов
- контакты под объемный монтаж покрыты золотом или серебром
- Срок сохраняемости
- 20 лет со дня изготовления
СНП336-67ВП117
- Тип сочленения
- врубное
- Категория качества
- «ВП», «ОСМ»
- Покрытие контактов
- контакты под объемный монтаж покрыты золотом или серебром
- Срок сохраняемости
- 20 лет со дня изготовления

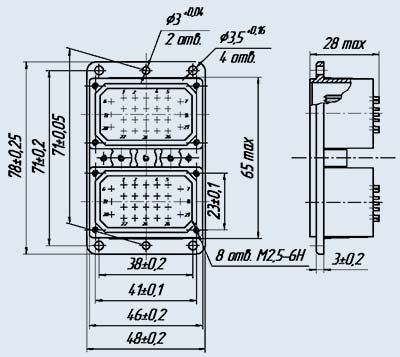

СНП337-26/26ВП12
- Тип сочленения
- врубное
- Категория качества
- «ВП», «ОСМ»
- Покрытие контактов
- контакты под объемный монтаж покрыты золотом или серебром
- Срок сохраняемости
- 20 лет со дня изготовления
СНП337-26/26ВП127
- Тип сочленения
- врубное
- Категория качества
- «ВП», «ОСМ»
- Покрытие контактов
- контакты под объемный монтаж покрыты золотом или серебром
- Срок сохраняемости
- 20 лет со дня изготовления
СНП337-26/67РП121
- Тип сочленения
- врубное
- Категория качества
- «ВП», «ОСМ»
- Покрытие контактов
- контакты под объемный монтаж покрыты золотом или серебром
- Срок сохраняемости
- 20 лет со дня изготовления
СНП337-38/38РП12
- Тип сочленения
- врубное
- Категория качества
- «ВП», «ОСМ»
- Покрытие контактов
- контакты под объемный монтаж покрыты золотом или серебром
- Срок сохраняемости
- 20 лет со дня изготовления
Ещё из подраздела «Прямоугольные»

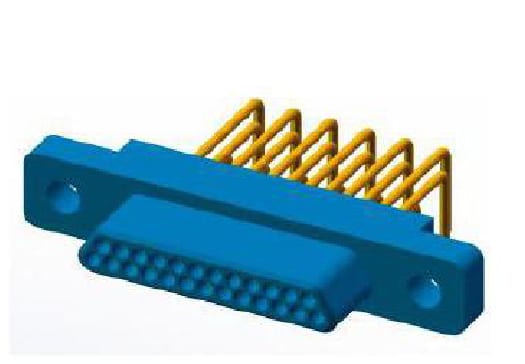

J30-15TJW
- Тип
- вилка
- Серия
- J30 (микроминиатюрные прямоугольные, шаг 1,27 мм)
- Корпус
- пластмассовый
- Крепёж
- заказывается отдельно (коды крепежа — в техописании)

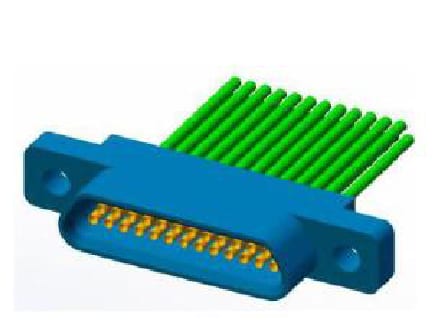

J30-25ZK
- Тип
- розетка
- Серия
- J30 (микроминиатюрные прямоугольные, шаг 1,27 мм)
- Корпус
- пластмассовый
- Крепёж
- заказывается отдельно (коды крепежа — в техописании)

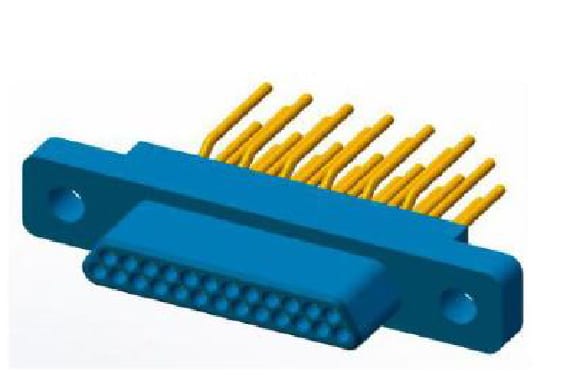

J30-25TJN
