Тумблер ПТ57-2-1В

Переключатели

⏱ Под заказ: 18 шт у поставщиков, от 21 дн✓ Оригинал₽ Цена с НДС📄 Datasheet

ПТ57-2-1В — масса, г: 18; категория качества: «ОТК», «ВП»; покрытие контактов: золото или серебро; срок сохраняемости: 15 лет со дня изготовления; технические условия: тумблеры с приёмкой «1» АУБК.642260.002ТУ; тумблеры с приёмкой «5» АГ0.360.053ТУ; сопротивление контакта, не более, Ом: <0,05; сопротивление изоляции, МОм, не менее: >1000.

ПартномерПТ57-2-1В

ПроизводительПо запросу

КатегорияПереключатели

Серия—

Характеристики (14)📄 Datasheet Все предложения и цены

Наличие и сроки поставки ПТ57-2-1В

Под заказ: 18 шт у поставщиков, срок от 21 дн.

Характеристики ПТ57-2-1В

Масса, г	18
Категория качества	«ОТК», «ВП»
Покрытие контактов	золото или серебро
Срок сохраняемости	15 лет со дня изготовления
Технические условия	тумблеры с приёмкой «1» АУБК.642260.002ТУ; тумблеры с приёмкой «5» АГ0.360.053ТУ
Минимальная наработка	15000 часов во всех режимах и условиях, допускаемых ТУ; 130000 часов в облегчённом режиме
Сопротивление контакта, не более, Ом	<0,05
Сопротивление изоляции, МОм, не менее	>1000
Электрическая прочность изоляции, В — для ПТ57-2-1В	500
Электрическая прочность изоляции, В — для ПТ57-2-3В	750
Рабочая температура окружающей среды, °C — для приемки «1»	от -45 до +55
Рабочая температура окружающей среды, °C — для приемки «5»	от -60 до +85
Гарантийный срок с даты изготовления, лет — для приемки «1»	10
Гарантийный срок с даты изготовления, лет — для приемки «5»	15

ПТ57-2-1В — описание

Цена ПТ57-2-1В — от 2 400 ₽ с НДС, поставка под заказ: 18 шт у поставщиков, срок от 21 дн.

Описание

ПТ57-2-1В — миниатюрный тумблер-переключатель перекидного типа; коммутирует цепи постоянного тока и переменного частотой до 1000 Гц. Область применения — радиоэлектронная аппаратура общего и специального назначения. По конструкции тумблеры ПТ57 имеют три варианта:

на два фиксированных положения
на три фиксированных положения
на три положения с автоматическим возвратом в среднее

Колпачки (ручки) тумблеров ПТ57 бывают пяти цветов:

красный — в обозначении есть «7.850.055»
чёрный — в обозначении есть «7.850.055-01»
зелёный — в обозначении есть «7.850.055-02»
жёлтый — в обозначении есть «7.850.055-03»
белый — в обозначении есть «7.850.055-04»

Тумблеры устанавливаются в отверстие панели и фиксируются резьбовым соединением. Провода припаиваются к хвостовикам контактов. Рассчитаны на внутренний монтаж; исполнение всеклиматическое «В».

Расшифровка обозначения ПТ57-2-1В

ПТ — тумблер. 57 — номер разработки по порядку. 2 — вариант конструктивного исполнения. 1 — материал покрытия контактов: 1 — золото, 3 — серебро. В — исполнение всеклиматическое.

Гарантии изготовителя

Гарантийную наработку отсчитывают только в пределах гарантийного срока хранения.

Переключатели

Документация ПТ57-2-1В

📄 Datasheet ПТ57-2-1В

Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.

Частые вопросы о ПТ57-2-1В

В каком диапазоне температур работает ПТ57-2-1В?

Рабочий диапазон ПТ57-2-1В — от -45 до +55.

Сколько стоит ПТ57-2-1В?

Цена ПТ57-2-1В — от 2 400 ₽ за штуку с НДС; цену на вашу партию фиксируем в счёте. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.

Где посмотреть даташит на ПТ57-2-1В?

Даташит открывается кнопкой во вкладке «Документы» этой страницы — в нём габаритные чертежи и таблицы компоновок, включая исполнение ПТ57-2-1В. Паспорт изделия и сертификаты по этой позиции присылаем по запросу.

Как купить ПТ57-2-1В

ПТ57-2-1В от 2 400 рублей под заказ — 18 шт у поставщиков, срок от 21 дн, купить от 1 шт можно Visa, Mastercard и МИР банковской картой или получить счёт для оплаты юридическим лицом прямо сейчас на нашем сайте.

💳 Оплата
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.

📦 Отгрузка
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.

🚚 Доставка
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.

📄 Документы
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.

Запросите цену и наличие ПТ57-2-1В в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков.

Чем ПТ57-2-1В отличается от ближайших соседей

Характеристика	ПТ57-2-1В	ПТ57-10-3В	ПТ57-11-3В	ПТ57-1-1В
Масса, г	18	25	25	13

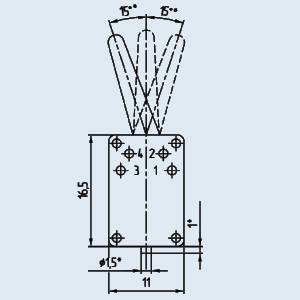

ПТ55-6В
