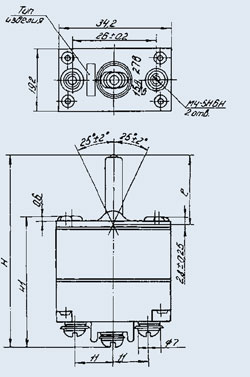

Тумблер ПНГ-15К
Переключатели
ПНГ-15К — напряжение: 27 В; масса, г, не более: ПНГ-15, ПНГ-15К — 49; 2ПНГ-15, 2ПНГ-15К — 80; срок сохраняемости: 8 лет со дня приёмки представителем заказчика; коммутируемый ток, А: при активной нагрузке — 0,1 - 15; при индуктивной нагрузке — 0,1 - 7; рабочая температура: от -60 до +60 °С; технические условия: 7Ш0.360.000ТУ.
Наличие и сроки поставки ПНГ-15К
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики ПНГ-15К
| Напряжение | 27 В |
| Масса, г, не более | ПНГ-15, ПНГ-15К — 49; 2ПНГ-15, 2ПНГ-15К — 80 |
| Срок сохраняемости | 8 лет со дня приёмки представителем заказчика |
| Коммутируемый ток, А | при активной нагрузке — 0,1 - 15; при индуктивной нагрузке — 0,1 - 7 |
| Рабочая температура | от -60 до +60 °С |
| Технические условия | 7Ш0.360.000ТУ |
| Общий гарантийный срок | 8 лет |
| Падение напряжения на выводах | не более 180 мВ |
| Гарантийная наработка, число переключений | 30000 |
| Относительная влажность окружающей среды при t°C до +40° | до 98 % |
ПНГ-15К — описание
ПНГ-15К — напряжение: 27 В; масса, г, не более: ПНГ-15, ПНГ-15К — 49; 2ПНГ-15, 2ПНГ-15К — 80; срок сохраняемости: 8 лет со дня приёмки представителем заказчика; коммутируемый ток, А: при активной нагрузке — 0,1 - 15; при индуктивной нагрузке — 0,1 - 7; рабочая температура: от -60 до +60 °С; технические условия: 7Ш0.360.000ТУ.
Цена ПНГ-15К — по запросу: пришлём цену и срок поставки по заявке, поставка под заказ от 1 шт.
Описание
ПНГ-15К — однополюсный переключатель нажимного типа в герметичном исполнении, срабатывает мгновенно. Рассчитан на коммутацию цепей постоянного тока с активной и индуктивной нагрузкой: напряжение не более 30 В, ток до 15 А. В составе бортового радиотехнического оборудования авиационной техники выполняет функцию переключателя. Два варианта исполнения — со светящимся глазком и без него. Переключатель с индексом «К» предназначен для кабин с красным освещением; от выключателей без индекса «К» его отличает ручка, удлинённая на 6 мм и не имеющая светящегося глазка. Защита переключателей — от пыли и влаги; климатическое исполнение общеклиматическое «О» по ГОСТ 15150-69.
Расшифровка обозначения ПНГ-15К
1 — количество полюсов: 1 (в обозначение не входит), 2 или 3. ПНГ — герметизированный нажимной переключатель. 15 — условная характеристика. К — место установки: индекс «К» — кабины с красным освещением; без индекса «К» — кабины с обычным освещением. 2С — вторая серия.
Переключатели
Документация ПНГ-15К
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Частые вопросы о ПНГ-15К
В каком диапазоне температур работает ПНГ-15К?
Рабочий диапазон ПНГ-15К — от -60 до +60 °С.
Где посмотреть даташит на ПНГ-15К?
Даташит открывается кнопкой во вкладке «Документы» этой страницы — в нём габаритные чертежи и таблицы компоновок, включая исполнение ПНГ-15К. Паспорт изделия и сертификаты по этой позиции присылаем по запросу.
Как купить ПНГ-15К
ПНГ-15К — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.
Запросите цену и наличие ПНГ-15К в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков.
Чем ПНГ-15К отличается от ближайших соседей
П3ПНГ-15К
- Масса
- не более 105 г
- Напряжение
- 27 В
- Срок сохраняемости
- 10 лет со дня приёмки представителем заказчика
- Рабочая температура
- от -60 до +60 °С
П4ПНГ-15К
- Масса
- не более 105 г
- Напряжение
- 27 В
- Срок сохраняемости
- 10 лет со дня приёмки представителем заказчика
- Рабочая температура
- от -60 до +60 °С
ПН2П
- Масса
- не более 105 г
- Срок сохраняемости
- 10 лет со дня приёмки представителем заказчика
- Рабочая температура
- от -60 до +60 °С
- Технические условия
- 8Ю3.602.135ТУ
ПН-45М
- Масса
- не более 38 г
- Степень защиты
- IP30, выводов IP00 по ГОСТ 14254-96
- Номинальный ток
- 35 А
- Категория качества
- «ОТК»

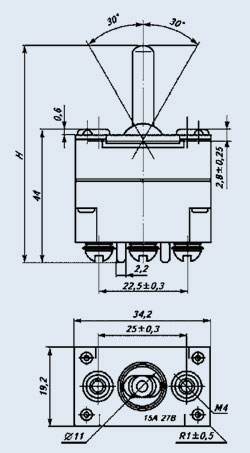

ПНПГ-15КМ
- Напряжение
- 27 В
- Срок сохраняемости
- 8 лет со дня приёмки представителем заказчика
- Рабочая температура
- от -60 до +60 °С
- Технические условия
- 7Ш0.360.005ТУ
ПНПГ-15М
- Напряжение
- 27 В
- Срок сохраняемости
- 8 лет со дня приёмки представителем заказчика
- Рабочая температура
- от -60 до +60 °С
- Технические условия
- 7Ш0.360.005ТУ

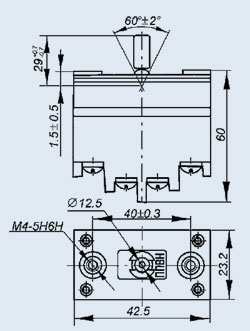

ПНВН
- Срок сохраняемости
- 8 лет со дня приёмки представителем заказчика
- Технические условия
- 7Ш0.360.049ТУ
ППГ-15-2С
- Напряжение
- 27 В
- Срок сохраняемости
- 8 лет со дня приёмки представителем заказчика
- Рабочая температура
- от -60 до +60 °С
- Технические условия
- 7Ш0.360.000ТУ
