Транзистор биполярный 2Т602Б
Дискретные полупроводники
2Т602Б — масса: не более 5,0 г; корпус: КТЮ-3-9; Т max, °С: -60…+125; TП max, °С: 150; IКЭR, мкА: <10; UКБ0 max, В: 120; UЭБ0 max, В: 5; IЭБО, мкА: <50; UКЭ нас., В: <3.
Наличие и сроки поставки 2Т602Б
Под заказ. Везём под заказ — срок подтверждаем до запуска.
Характеристики 2Т602Б
| Масса | не более 5,0 г |
| Корпус | КТЮ-3-9 |
| Т max, °С | -60…+125 |
| TП max, °С | 150 |
| IКЭR, мкА | <10 |
| UКБ0 max, В | 120 |
| UЭБ0 max, В | 5 |
| IЭБО, мкА | <50 |
| UКЭ нас., В | <3 |
| UКЭR max (UКЭ0 max), В | 100 |
| РК max (РК. Т. max), Вт | 0,85 (2,8) |
| Аналог (зарубежный) | BSY79 |
| Категория качества | «ВП», «ОС» |
| Срок сохраняемости | 25 лет с даты приёмки |
| Технические условия | приемка «ВП» И93.365.000ТУ; приемка «ОС» И93.365.000ТУ/Д6, аА0.339.190ТУ |
| Гарантийная наработка | 80000 часов - во всех режимах, допускаемых ТУ; 100000 часов - в облегчённом режиме |
| Структура транзистора | n-p-n |
| Климатическое исполнение | «УХЛ» |
| Ск (емкость коллекторного перехода) | не более 4 пФ |
| Емкость коллекторного перехода (СЭ), пФ | <25 |
| Рк max (постоянная рассеиваемая мощность коллектора) | 0,85 Вт |
| Iк max (максимально допустимый постоянный ток коллектора) | 75 мА |
| Iк и max (максимально допустимый импульсный ток коллектора) | 500 мА |
| Tк (постоянная времени цепи обратной связи на высокой частоте) | не более 300 пс |
| Rкэ нас (сопротивление насыщения между коллектором и эмиттером) | не более 4 Ом |
| Рк и max (максимально допустимая импульсная рассеиваемая мощность коллектора) | 2,8 Вт |
| H21э (статический коэффициент передачи тока транзистора для схем с общим эмиттером) | 50...200 |
| Fгр (граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером) | не менее 150 МГц |
| Uэбо max (максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора) | 5 В |
| Uкбо max (максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера) | 120 В |
| Iкбо (обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера) | не более 70 мкА |
2Т602Б — описание
2Т602Б — масса: не более 5,0 г; корпус: КТЮ-3-9; Т max, °С: -60…+125; TП max, °С: 150; IКЭR, мкА: <10; UКБ0 max, В: 120; UЭБ0 max, В: 5; IЭБО, мкА: <50; UКЭ нас., В: <3.
Цена 2Т602Б — от 775 ₽ с НДС, срок поставки подтверждаем в счёте.
Описание
2Т602Б — усилительные транзисторы n-p-n из кремния, эпитаксиально-планарная технология. Служат для усиления и генерирования сигналов в электронной аппаратуре специального назначения. Корпус металлостеклянный, выводы гибкие. На корпус транзистора наносится цифро-буквенный код.
Расшифровка обозначения 2Т602Б
2 — указывает исходный материал и категорию качества: кремниевый транзистор, категория качества «ВП», «ОСМ», «ОС». Т — класс (подгруппа) полупроводниковых приборов: биполярный транзистор. 6 — функциональное назначение: транзистор средней мощности; максимальная рассеиваемая мощность от 0,3 до 1,5 Вт, граничная частота коэффициента передачи тока (или максимальная рабочая частота) более 300 МГц. 02 — порядковый номер разработки транзистора. Б — классификационная группа по параметрам для транзисторов, выпущенных по единому технологическому процессу.
Гарантии изготовителя
Гарантийную наработку отсчитывают только в пределах гарантийного срока хранения.
Дискретные полупроводники
Документация 2Т602Б
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Аналоги 2Т602Б
| Производитель / серия | Партномер аналога | Ссылка |
|---|---|---|
| (зарубежный) | BSY79 | Карточка на сайте → |
Аналоги взаимозаменяемы по посадочным и стыковочным размерам (корпус, тип сочленения, расположение и калибр контактов) — механически стыкуются с ответной частью друг друга. Покрытие корпуса, приёмку и условия эксплуатации сверяйте по документации на конкретное исполнение. Подбор аналога по партномеру →
Частые вопросы о 2Т602Б
В каком диапазоне температур работает 2Т602Б?
Рабочий диапазон 2Т602Б — «УХЛ».
Сколько стоит 2Т602Б?
Цена 2Т602Б — от 775 ₽ за штуку с НДС; цену на вашу партию фиксируем в счёте. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Где посмотреть даташит на 2Т602Б?
Даташит открывается кнопкой во вкладке «Документы» этой страницы — в нём габаритные чертежи и таблицы компоновок, включая исполнение 2Т602Б. Паспорт изделия и сертификаты по этой позиции присылаем по запросу.
Как купить 2Т602Б
2Т602Б — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.
Запросите цену и наличие 2Т602Б в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков.
Чем 2Т602Б отличается от ближайших соседей
2Т506А1
- Корпус
- КТ-2-7 (TO-39)
- Аналог (зарубежный)
- STIP805, STIP705, MSP65A, MSP75A
- Категория качества
- «ВП», «ОСМ»
- Срок сохраняемости
- 25 лет с даты приёмки
2Т506Б
- Корпус
- КТ-2-7 (TO-39)
- Т max, °С
- -60…+125
- IЭБО, мА
- 1
- TП max, °С
- 150
2Т506Б1
- Корпус
- КТ-2-7 (TO-39)
- Категория качества
- «ВП», «ОСМ»
- Срок сохраняемости
- 25 лет с даты приёмки
2Т602А
- Масса
- не более 5,0 г
- Корпус
- КТЮ-3-9
- Т max, °С
- -60…+125
- TП max, °С
- 150
2Т603А/ИУ
- h21Э
- 20…80
- Масса
- не более 1,75 г
- Корпус
- КТ-2-7
- Т max, °С
- -60…+125
2Т603Б/ИУ
- h21Э
- 60…180
- Масса
- не более 1,75 г
- Корпус
- КТ-2-7
- Т max, °С
- -60…+125
2Т603Г
- h21Э
- 60…180
- Масса
- не более 2,0 г
- Корпус
- КТЮ-3-6
- Т max, °С
- -60…+125
2Т603Г/ИУ
- h21Э
- 60…180
- Масса
- не более 1,75 г
- Корпус
- КТ-2-7
- Т max, °С
- -60…+125
Ещё из подраздела «Транзисторы - биполярные (BJT) - одиночные»

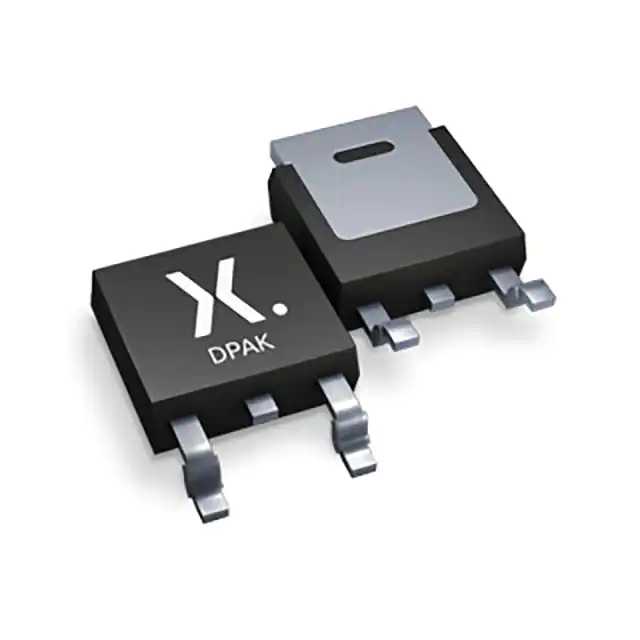

MJD31CJ
- Package
- Cut Tape (CT)
- Корпус
- TO-252-3, DPak (2 Leads + Tab), SC-63
- Поставка
- под заказ, срок и цену подтверждаем при обращении
- Категория
- Транзисторы - биполярные (BJT) - одиночные

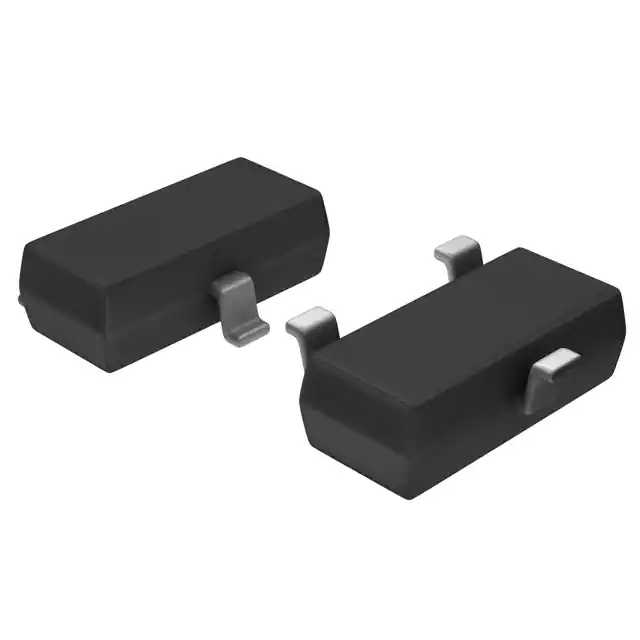

MMBT3904Q-7-F
- Вес
- 0.1g
- Package
- Cut Tape (CT)
- Корпус
- TO-236-3, SC-59, SOT-23-3
- Монтаж
- SMD

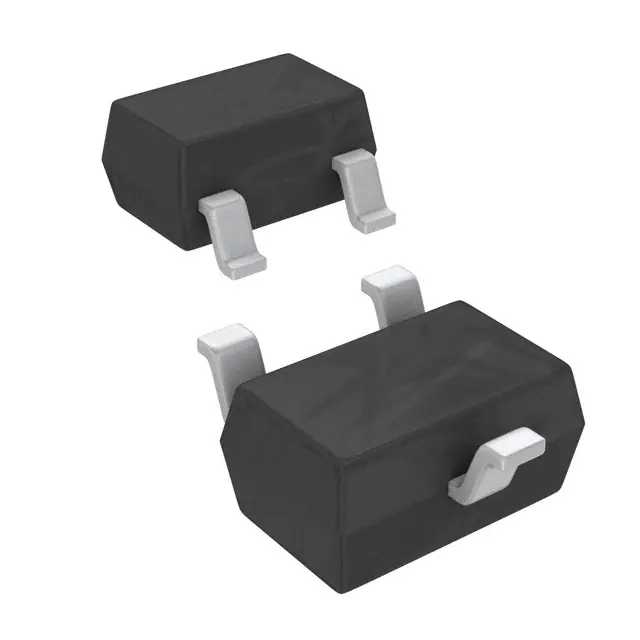

MMBT3904W_R1_00001
