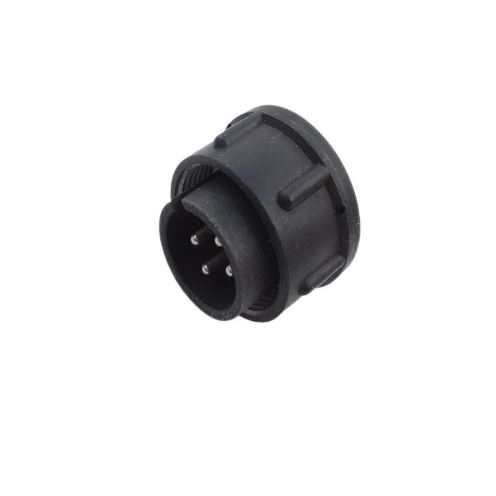

Розетка 2РМДТ18КПН4Г5В1В

2РМДТ18КПН4Г5В1В — кабельная розетка. Прямой патрубок с гайкой под неэкранированный кабель, контакты посеребрены. 2РМДТ18КПН4Г5В1В — тропикоустойчивый низкочастотный цилиндрический соединитель; сочленённое положение фиксируется резьбой. Соединяет и разъединяет электрические цепи постоянного и переменного тока частотой до 3 МГц; напряжение в зависимости от типономинала — 560 или 700 В. Устанавливается в узлы и блоки радиоэлектронной аппаратуры специального и общего назначения. Соединители 2РМДТ выпускаются в восьми конструктивных исполнениях по 13 типономиналов в каждом, всего 720 типоконструкций. Соединитель включает две части — розетку и вилку. Вилки и розетки бывают кабельного и приборного исполнения. Приборную часть соединителей выпускают с прямыми патрубками или без них; кабельную — без патрубков либо с прямыми или угловыми. Монтируются с экранированными или неэкранированными кабелями (проводами); для каждого случая предусмотрен свой вид концевой гайки патрубка. Контакты допускают не более 3 перепаек. Предназначены для внутреннего монтажа; всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Характеристики серии 2РМДТ

• Тип соединителя: негерметичный, тропикоустойчивый
• Климатическое исполнение: всеклиматическое
• Условный размер корпуса: 14, 18, 22, 24, 27, 30, 33, 36, 39, 42, 45
• Состав соединителя: вилка, розетка
• Вид корпуса: блочный, кабельный
• Исполнение монтажной части: без патрубка, прямой, угловой
• Экранированный или неэкранированный: экранированный
• Вид сочленения: резьбовое
• Покрытие контактов: золото, серебро
• Способ монтажа: объемный, пайкой
• Монтаж: внутренний
• Общее количество контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
• Максимальное рабочее напряжение, В: 700
• Максимальная рабочая частота, МГц: 3
• Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
• Синусоидальная вибрация, диапазон частот, Гц: 1....5000
• Синусоидальная вибрация, ускорение, м/с2 (g): 490 (50)
• Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
• Механический удар, многократного действия с ускорением, м/с2 (g): 1000 (100)
• Минимальная наработка, часов: 1000
• Количество сочленений - расчленений: 500
• Срок сохраняемости, лет: 15
• Атмосфрное пониженное давление, Па (мм рт.ст.): 133,32·10-12 (10-12)
• Повышенная относительная влажность воздуха при температуре +40°C: 98%
• Рабочая температура окружающей среды, °C: от -60 до +100

Расшифровка обозначения 2РМДТ18КПН4Г5В1В

2РМДТ — обозначение типа соединителя. 18 — условное обозначение размера корпуса. К — тип корпуса: К — кабельный, Б — блочный (приборный). П — форма патрубка: П — прямой, У — угловой. Н — исполнение гайки патрубка: Э — под экранированный кабель, Н — под неэкранированный. 4 — число контактов. Г — обозначение части соединителя: Ш — вилка, Г — розетка. 5 — код сочетания контактов. В — материал покрытия контактов: А — золото, В — серебро. 1 — исполнение по теплостойкости: 1 — 100 °С, 2 — 200 °С. В — исполнение всеклиматическое. Л — левое исполнение розетки; предусмотрено только для проходных вилок.

Гарантии изготовителя

Гарантийную наработку отсчитывают только в пределах гарантийного срока хранения.
