D38999/20HF35SC — тип корпуса: приборная фланцевая розетка (Wall Mount Receptacle); пол контактов: гнёзда (Socket); размер корпуса: 19; компоновка (Insert): 19-35 — 66 конт., 66×22D; число контактов: 66; покрытие корпуса: H — нержавеющая сталь (passivated); калибры контактов: 22D (Ø0.76 мм, до 6 А); ключ (поляризация): C (альтернативный).
Наличие и сроки поставки D38999/20HF35SC
Под заказ: 500 шт у поставщиков, срок от 21 дн.
Характеристики D38999/20HF35SC
| Стандарт | MIL-DTL-38999 Series III |
| Тип корпуса | приборная фланцевая розетка (Wall Mount Receptacle) |
| Аналог PTS599 (A1) | PTS599/20HF35SC |
| Пол контактов | гнёзда (Socket) |
| Прямые аналоги | СНЦ144: СНЦ144-66/19РО11-СНП · Amphenol TV: TVP00RH19-35SC · Souriau 8D: 8D0-19H35SC |
| Размер корпуса | 19 |
| Компоновка (Insert) | 19-35 — 66 конт., 66×22D |
| Число контактов | 66 |
| Покрытие корпуса | H — нержавеющая сталь (passivated) |
| Калибры контактов | 22D (Ø0.76 мм, до 6 А) |
| Ключ (поляризация) | C (альтернативный) |
| Тип сочленения · серия | Резьбовое трёхзаходное (triple-start Acme), самоконтрящееся |
| Рабочая температура · серия | −65…+200 °C (никель/нерж.) |
| Степень защиты · серия | Уплотнение по границе сопряжения; влагозащита по MIL-STD-810 |
| Рабочее напряжение · серия | До 900 В (сервис M); диэлектрическая прочность до 2300 В ср.кв. |
| Ресурс сочленений · серия | 500 (стандартные покрытия) |
| Вибрация / удар · серия | 600 Гц⁻ по MIL-DTL-38999; сохранение контакта при 300 g |
| Экранирование · серия | Электропроводящие покрытия и 360° экранирование через корпус (EMI grounding fingers) |
| Ответная часть | D38999/26FF35PC |
| Применение | авиационная и специальная техника, бортовая аппаратура, аппаратура ответственного применения |
D38999/20HF35SC — описание
D38999/20HF35SC — тип корпуса: приборная фланцевая розетка (Wall Mount Receptacle); пол контактов: гнёзда (Socket); размер корпуса: 19; компоновка (Insert): 19-35 — 66 конт., 66×22D; число контактов: 66; покрытие корпуса: H — нержавеющая сталь (passivated); калибры контактов: 22D (Ø0.76 мм, до 6 А); ключ (поляризация): C (альтернативный).
Внутри серии D38999 (Series III) исполнения различаются полями «тип корпуса», «пол контактов», «размер корпуса», «компоновка (Insert)», «число контактов», «покрытие корпуса», «калибры контактов», «ключ (поляризация)»; у D38999/20HF35SC это: тип корпуса — приборная фланцевая розетка (Wall Mount Receptacle); пол контактов — гнёзда (Socket); размер корпуса — 19; компоновка (Insert) — 19-35 — 66 конт., 66×22D; число контактов — 66; покрытие корпуса — H — нержавеющая сталь (passivated); калибры контактов — 22D (Ø0.76 мм, до 6 А); ключ (поляризация) — C (альтернативный).
Ответная часть — D38999/26FF35PC (вилка). Применение: авиационная и специальная техника, бортовая аппаратура, аппаратура ответственного применения.
Цена D38999/20HF35SC — от 30 154 ₽ с НДС, поставка под заказ: 500 шт у поставщиков, срок от 21 дн производства Amphenol.
Описание серии D38999 (Series III). D38999/20HF35SC — круглый электрический соединитель по стандарту MIL-DTL-38999 Series III с трёхзаходным резьбовым сочленением (tri-start). Исполнение: приборная фланцевая розетка (Wall Mount Receptacle), размер корпуса 19, компоновка 19-35 (66 контактов, 66×22D), контакты — гнёзда (Socket), покрытие корпуса — нержавеющая сталь (passivated), поляризация C (альтернативный ключ). Взаимозаменяем с Amphenol TVP00RH19-35SC, Souriau 8D0-19H35SC, российским СНЦ144-66/19РО11-СНП. Поставка со склада и под заказ, цены с НДС, отгрузка по РФ от 1 шт.
Amphenol · Серия D38999 (Series III) · Разъемы
Документация D38999/20HF35SC
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Аналоги D38999/20HF35SC
| Производитель / серия | Партномер аналога | Ссылка |
|---|---|---|
| PTS599 (A1) | PTS599/20HF35SC | Цена и наличие → |
| СНЦ144 | СНЦ144-66/19РО11-СНП | Карточка на сайте → |
| Amphenol TV | TVP00RH19-35SC | Карточка на сайте → |
| Souriau 8D | 8D0-19H35SC | Карточка на сайте → |
Аналоги взаимозаменяемы по посадочным и стыковочным размерам (корпус, тип сочленения, расположение и калибр контактов) — механически стыкуются с ответной частью друг друга. Покрытие корпуса, приёмку и условия эксплуатации сверяйте по документации на конкретное исполнение. Подбор аналога по партномеру →
Похожие исполнения серии D38999 (Series III)
Все исполнения и конфигуратор партномера — на странице серии D38999 (Series III).
Другие исполнения серии D38999 (Series III)
Всего в серии D38999 (Series III) — 23136 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Частые вопросы о D38999/20HF35SC
Чем D38999/20HF35SC отличается от других исполнений серии D38999 (Series III)?
Исполнения собираются из одних и тех же полей, у D38999/20HF35SC они такие: тип корпуса приборная фланцевая розетка (Wall Mount Receptacle), пол контактов гнёзда (Socket), размер корпуса 19, компоновка (Insert) 19-35 — 66 конт., 66×22D, число контактов 66, покрытие корпуса H — нержавеющая сталь (passivated), калибры контактов 22D (Ø0.76 мм, до 6 А), ключ (поляризация) C (альтернативный). Ближайшие исполнения отличаются полем «ключ (поляризация)»: D38999/20HF35SB — B (альтернативный), D38999/20HF35SD — D (альтернативный).
Сколько контактов у D38999/20HF35SC и какой размер корпуса?
66 контактов, размер корпуса 19, компоновка (Insert) 19-35 — 66 конт., 66×22D, калибр контактов 22D (Ø0.76 мм, до 6 А). Производитель — Amphenol.
Чем заменить D38999/20HF35SC — какой прямой аналог?
Прямой аналог D38999/20HF35SC — СНЦ144-66/19РО11-СНП. Кросс-кодировка по характеристикам позиции: СНЦ144: СНЦ144-66/19РО11-СНП · Amphenol TV: TVP00RH19-35SC · Souriau 8D: 8D0-19H35SC. Совпадают 66 контактов, 19-35 — 66 конт., 66×22D — соединители взаимозаменяемы по стыковочным размерам.
Сколько стоит D38999/20HF35SC?
Цена D38999/20HF35SC — от 30 154 ₽ за штуку с НДС; цену на вашу партию фиксируем в счёте. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Как купить D38999/20HF35SC
D38999/20HF35SC от 30 154 рублей под заказ — 500 шт у поставщиков, срок от 21 дн производства Amphenol, купить от 1 шт можно Visa, Mastercard и МИР банковской картой или получить счёт для оплаты юридическим лицом прямо сейчас на нашем сайте.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.
Запросите цену и наличие D38999/20HF35SC в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию D38999 (Series III).
Чем D38999/20HF35SC отличается от ближайших соседей
| Характеристика | D38999/20HF35SC | D38999/20HF35SA | D38999/20HF35SB | D38999/20HF35SD |
|---|---|---|---|---|
| Аналог PTS599 (A1) | PTS599/20HF35SC | PTS599/20HF35SA | PTS599/20HF35SB | PTS599/20HF35SD |
| Ключ (поляризация) | C (альтернативный) | A (альтернативный) | B (альтернативный) | D (альтернативный) |
D38999/20HF35PE
- Стандарт
- MIL-DTL-38999 Series III
- Тип корпуса
- приборная фланцевая розетка (Wall Mount Receptacle)
- Аналог PTS599 (A1)
- PTS599/20HF35PE
- Пол контактов
- штыри (Pin)
D38999/20HF35PN
- Стандарт
- MIL-DTL-38999 Series III
- Тип корпуса
- приборная фланцевая розетка (Wall Mount Receptacle)
- Аналог PTS599 (A1)
- PTS599/20HF35PN
- Пол контактов
- штыри (Pin)
D38999/20HF35SA
- Стандарт
- MIL-DTL-38999 Series III
- Тип корпуса
- приборная фланцевая розетка (Wall Mount Receptacle)
- Аналог PTS599 (A1)
- PTS599/20HF35SA
- Пол контактов
- гнёзда (Socket)
D38999/20HF35SB
- Стандарт
- MIL-DTL-38999 Series III
- Тип корпуса
- приборная фланцевая розетка (Wall Mount Receptacle)
- Аналог PTS599 (A1)
- PTS599/20HF35SB
- Пол контактов
- гнёзда (Socket)
D38999/20HF35SD
- Стандарт
- MIL-DTL-38999 Series III
- Тип корпуса
- приборная фланцевая розетка (Wall Mount Receptacle)
- Аналог PTS599 (A1)
- PTS599/20HF35SD
- Пол контактов
- гнёзда (Socket)
D38999/20HF35SE
- Стандарт
- MIL-DTL-38999 Series III
- Тип корпуса
- приборная фланцевая розетка (Wall Mount Receptacle)
- Аналог PTS599 (A1)
- PTS599/20HF35SE
- Пол контактов
- гнёзда (Socket)
D38999/20HF35SN
- Стандарт
- MIL-DTL-38999 Series III
- Тип корпуса
- приборная фланцевая розетка (Wall Mount Receptacle)
- Аналог PTS599 (A1)
- PTS599/20HF35SN
- Пол контактов
- гнёзда (Socket)
D38999/20HG11PA
- Стандарт
- MIL-DTL-38999 Series III
- Тип корпуса
- приборная фланцевая розетка (Wall Mount Receptacle)
- Аналог PTS599 (A1)
- PTS599/20HG11PA
- Пол контактов
- штыри (Pin)
Ещё из раздела «Разъемы»

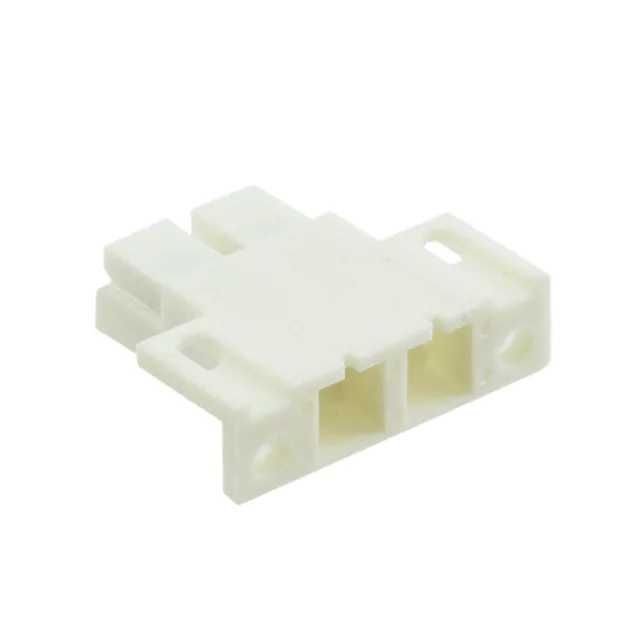

54489-2
- Шаг
- 0.312" (7.92mm)
- Package
- Bulk
- Цвет
- Natural
- Поставка
- под заказ, срок и цену подтверждаем при обращении
545006
- Package
- Retail Package
- Поставка
- под заказ, срок и цену подтверждаем при обращении
- Категория
- Электронные компоненты
- Применение
- Ethernet Network

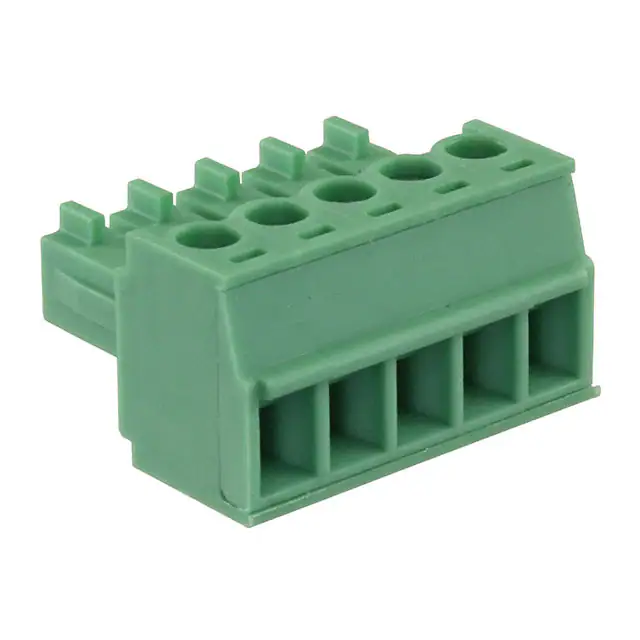

5447890
