Серия B — внешний вид семейства
DHG.1B.330.CLAD72 — тип разъёма: розетка свободная (гнездо); размер корпуса: 1B; число контактов: 30 контактов; исполнение вставки: PEEK, пайка; цанга (Ø кабеля) — по размеру корпуса: D72 (6.3–7.2 мм).
Наличие и сроки поставки DHG.1B.330.CLAD72
Наличие уточняется. Проверим по складу и поставщикам и ответим в течение часа в рабочее время.
Характеристики DHG.1B.330.CLAD72
| Серия | B |
| Тип разъёма | Розетка свободная (гнездо) — DHG |
| Производитель | Weipu |
| Размер корпуса | 1B |
| Число контактов | 30 контактов (330) |
| Исполнение вставки | PEEK, пайка — CLA |
| Цанга (Ø кабеля) — по размеру корпуса | D72 (6.3–7.2 мм) |
| Тип сочленения · серия | push-pull (самозащёлкивающееся) |
| Рабочая температура · серия | −55 °C to +200 °C |
| Степень защиты · серия | IP50 |
| Сопротивление изоляции · серия | ≥100 МОм |
| Ресурс сочленений · серия | >5000 times |
| Материал корпуса · серия | латунь с хромированием |
| Материал изолятора · серия | PEEK |
| Материал контактов · серия | медный сплав с золочением |
| Экранирование · серия | > 75 дБ @10 МГц; > 40 дБ @1 ГГц |
| Ответная часть | TGG.1B.330.CL |
| Применение | измерительная и медицинская техника, аппаратура связи, испытательное оборудование |
DHG.1B.330.CLAD72 — описание
DHG.1B.330.CLAD72 — тип разъёма: розетка свободная (гнездо); размер корпуса: 1B; число контактов: 30 контактов; исполнение вставки: PEEK, пайка; цанга (Ø кабеля) — по размеру корпуса: D72 (6.3–7.2 мм).
Внутри серии B исполнения различаются полями «тип разъёма», «размер корпуса», «число контактов», «исполнение вставки», «цанга (Ø кабеля) — по размеру корпуса»; у DHG.1B.330.CLAD72 это: тип разъёма — розетка свободная (гнездо) — DHG; размер корпуса — 1B; число контактов — 30 контактов (330); исполнение вставки — PEEK, пайка — CLA; цанга (Ø кабеля) — по размеру корпуса — D72 (6.3–7.2 мм).
Ответная часть — TGG.1B.330.CL (вилка). Применение: измерительная и медицинская техника, аппаратура связи, испытательное оборудование.
Цена DHG.1B.330.CLAD72 производства Weipu — по запросу: пришлём цену и срок поставки по заявке, поставка под заказ от 1 шт.
Описание серии B. DHG.1B.330.CLAD72 — промышленный круглый соединитель Weipu серии B для автоматики, светотехники, связи и подвижной техники. Полные характеристики — в таблице ниже. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по России; даташит серии — в карточке.
Weipu · Серия B · Разъемы
Документация DHG.1B.330.CLAD72
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии B
Все исполнения и конфигуратор партномера — на странице серии B.
Другие исполнения серии B
Всего в серии B — 13429 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о DHG.1B.330.CLAD72
Отзывов пока нет. Вы первым можете оставить отзыв о DHG.1B.330.CLAD72 — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о DHG.1B.330.CLAD72
Что означают символы в обозначении DHG.1B.330.CLAD72?
Партномер читается по шаблону {type}.{shell}.{insert}.{config}{cable} слева направо: DHG — тип разъёма розетка свободная (гнездо); 1B — размер корпуса; 330 — число контактов 30 контактов; CLA — исполнение вставки PEEK, пайка; D72 — цанга (Ø кабеля) — по размеру корпуса D72 (6.3–7.2 мм).
Чем DHG.1B.330.CLAD72 отличается от других исполнений серии B?
Исполнения собираются из одних и тех же полей, у DHG.1B.330.CLAD72 они такие: тип разъёма розетка свободная (гнездо) — DHG, размер корпуса 1B, число контактов 30 контактов (330), исполнение вставки PEEK, пайка — CLA, цанга (Ø кабеля) — по размеру корпуса D72 (6.3–7.2 мм). Ближайшие исполнения отличаются полем «цанга (Ø кабеля) — по размеру корпуса»: DHG.1B.330.CLAD62 — D62 (5.3–6.2 мм), DHG.1B.330.CLAD82 — D82 (7.3–8.2 мм).
Какое исполнение DHG.1B.330.CLAD72 идёт со штыревыми контактами?
У DHG.1B.330.CLAD72 тип разъёма — розетка свободная (гнездо). То же исполнение с контактами «вилка кабельная прямая (штырь)» обозначается TGG.1B.330.CLAD72: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у DHG.1B.330.CLAD72 и какой размер корпуса?
Контактов: 30 контактов (330), размер корпуса 1B, исполнение вставки PEEK, пайка — CLA. Производитель — Weipu.
Как купить DHG.1B.330.CLAD72
DHG.1B.330.CLAD72 производства Weipu — под заказ: пришлём цену и срок, оплата картой Visa, Mastercard и МИР или по счёту для юридических лиц.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий возможна приёмка ОТК и ВП.
Запросите цену и наличие DHG.1B.330.CLAD72 в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию B.

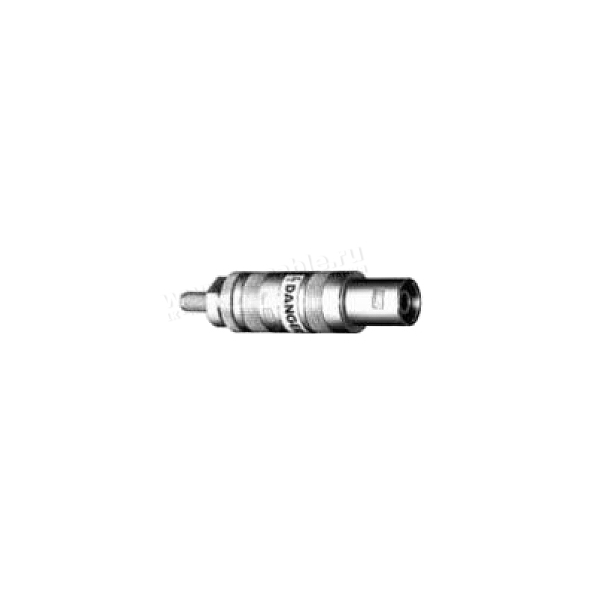

FFR.1S.408.CLAE46
- Серия
- S (LEMO)
- Кабель
- 4.0-4.6 мм
- Класс защиты
- IP50

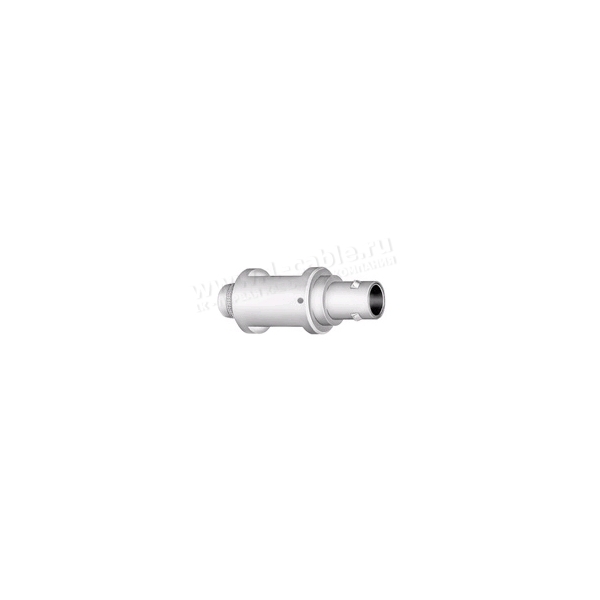

FZP.1S.304.CLAC62
- Серия
- S (LEMO)
- Кабель
- 5.4-6.2 мм
- Класс защиты
- IP50
PCA.0S.116.CLLC22
- Серия
- S (LEMO)
- Кабель
- 1.3-2.2 мм
- Класс защиты
- IP50
PCA.1S.303.CLLC32
- Серия
- S (LEMO)
- Кабель
- 2.2-3.2 мм
- Класс защиты
- IP50
FZP.1S.302.CLAC62
- Серия
- S (LEMO)
- Кабель
- 5.7-6.2 мм
- Класс защиты
- IP50

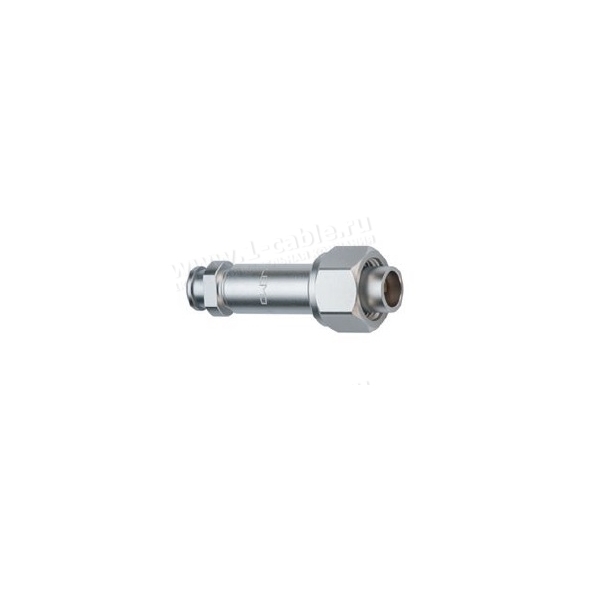

FVN.1S.304.CLAC62Z
