LP-16-C07PE-03-001 — типоразмер: LP-16 (до 10 А); вид контактов: вилка (male — штыревые контакты); число контактов: 7 контактов; вид корпуса: кабельная часть (plug); заделка контактов: пайка (soldering); материал корпуса: металл (цинковый сплав); исполнение и монтаж: кабельная вилка · код.
Наличие и сроки поставки LP-16-C07PE-03-001
Под заказ: 500 шт у поставщиков, срок от 21 дн.
Характеристики LP-16-C07PE-03-001
| Вид | штырь (male) |
| Серия | LP (CNLINKO) |
| Корпус | кабельная часть (plug) |
| Монтаж | вилка / кабельная часть |
| Материал | металл (цинковый сплав) |
| Назначение | сигнальное |
| Типоразмер | LP-16 (до 10 А) |
| Сечение жилы | 0.50 мм²/20AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | <=Ø9.0 мм |
| Номинальный ток | 5 А |
| Число контактов | 7 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 250 В |
| Степень защиты · серия | IP65 стандарт (в сочленённом состоянии); опции IP67 / IP68 |
| Рабочая температура · серия | −40…+85 °C |
| Материал контактов · серия | медный сплав, золочение по никелю |
| Материал изолятора · серия | инженерный пластик |
| Покрытие корпуса · серия | хромирование |
| Ответная часть | LP-16-J07PP-01-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
LP-16-C07PE-03-001 — описание
LP-16-C07PE-03-001 — типоразмер: LP-16 (до 10 А); вид контактов: вилка (male — штыревые контакты); число контактов: 7 контактов; вид корпуса: кабельная часть (plug); заделка контактов: пайка (soldering); материал корпуса: металл (цинковый сплав); исполнение и монтаж: кабельная вилка · код.
Внутри серии LP (CNLINKO) исполнения различаются полями «вид», «корпус», «монтаж», «материал», «назначение», «типоразмер», «сечение жилы», «диаметр кабеля», «рабочее напряжение»; у LP-16-C07PE-03-001 это: вид — штырь (male); корпус — кабельная часть (plug); монтаж — вилка / кабельная часть; материал — металл (цинковый сплав); назначение — сигнальное; типоразмер — LP-16 (до 10 А); сечение жилы — 0.50 мм²/20AWG; диаметр кабеля — <=Ø9.0 мм; рабочее напряжение — AC 250 В.
Ответная часть — LP-16-J07PP-01-001 (розетка). Применение: промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68.
Цена LP-16-C07PE-03-001 — от 1 326 ₽ с НДС, поставка под заказ: 500 шт у поставщиков, срок от 21 дн производства CNLINKO.
Описание серии LP (CNLINKO). LP-16-C07PE-03-001 — промышленный герметичный соединитель CNLINKO серии LP, кабельная вилка. Исполнение: типоразмер: LP-16 (до 10 А); вид: штырь (male); число контактов: 7; корпус: кабельная часть (plug); заделка контактов: пайка (стандарт); материал: металл (цинковый сплав); монтаж: вилка / кабельная часть; номинальный ток: 5 А; рабочее напряжение: AC 250 В; диаметр кабеля: <=Ø9.0 мм; сечение жилы: 0.50 мм²/20AWG; назначение: сигнальное. Соединение быстроразъёмное (защёлка одной рукой), класс защиты IP68/IPX9K в состыкованном состоянии. Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия LP (CNLINKO) · Разъемы
Документация LP-16-C07PE-03-001
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии LP (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии LP (CNLINKO).
Другие исполнения серии LP (CNLINKO)
Всего в серии LP (CNLINKO) — 905 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Отзывы о LP-16-C07PE-03-001
Отзывов пока нет. Вы первым можете оставить отзыв о LP-16-C07PE-03-001 — расскажите коллегам, подошло ли изделие, как быстро пришло и не было ли вопросов по качеству.
Частые вопросы о LP-16-C07PE-03-001
Что означают символы в обозначении LP-16-C07PE-03-001?
Партномер читается по шаблону LP-{size}-{gender}{contacts}{body}-{term}{mat}-{tail} слева направо: 16 — типоразмер LP-16 (до 10 А); C — вид контактов вилка (male — штыревые контакты); 07 — число контактов 7 контактов; PE — вид корпуса кабельная часть (plug); 0 — заделка контактов пайка (soldering); 3 — материал корпуса металл (цинковый сплав); 001 — исполнение и монтаж кабельная вилка · код.
Чем LP-16-C07PE-03-001 отличается от других исполнений серии LP (CNLINKO)?
Исполнения собираются из одних и тех же полей, у LP-16-C07PE-03-001 они такие: вид штырь (male), корпус кабельная часть (plug), монтаж вилка / кабельная часть, материал металл (цинковый сплав), назначение сигнальное, типоразмер LP-16 (до 10 А), сечение жилы 0.50 мм²/20AWG, диаметр кабеля <=Ø9.0 мм, номинальный ток 5 А, число контактов 7, заделка контактов пайка (стандарт), рабочее напряжение AC 250 В. Ближайшие исполнения отличаются полем «материал»: LP-16-C07PE-02-012A — пластик (инженерный), LP-16-C07PE-02-001 — пластик (инженерный).
Какое исполнение LP-16-C07PE-03-001 идёт с гнездовыми контактами?
У LP-16-C07PE-03-001 вид контактов — вилка (male — штыревые контакты). То же исполнение с контактами «розетка (female — гнездовые контакты)» обозначается LP-16-J07PE-03-001: в партномере меняется только это поле, остальные параметры совпадают. Ответную часть подбираем в паре штырь–гнездо — напишите, если нужно подтвердить стыковку.
Сколько контактов у LP-16-C07PE-03-001 и какой размер корпуса?
7 контактов, размер корпуса LP-16 (до 10 А). Производитель — CNLINKO.
Сколько стоит LP-16-C07PE-03-001?
Ориентировочная цена LP-16-C07PE-03-001 — от 1326 ₽ за штуку с НДС; точную подтверждает менеджер по вашей партии. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Как купить LP-16-C07PE-03-001
LP-16-C07PE-03-001 от 1 326 рублей под заказ — 500 шт у поставщиков, срок от 21 дн производства CNLINKO, купить от 1 шт можно Visa, Mastercard и МИР банковской картой или получить счёт для оплаты юридическим лицом прямо сейчас на нашем сайте.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий возможна приёмка ОТК и ВП.
Запросите цену и наличие LP-16-C07PE-03-001 в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию LP (CNLINKO).
Чем LP-16-C07PE-03-001 отличается от ближайших соседей
| Характеристика | LP-16-C07PE-03-001 | LP-12-C02PE-03-001 | LP-12-C03PE-03-001 | LP-12-C02PE-02-001 |
|---|---|---|---|---|
| Назначение | сигнальное | силовое | силовое | силовое |
| Типоразмер | LP-16 (до 10 А) | LP-12 (до 5 А) | LP-12 (до 5 А) | LP-12 (до 5 А) |
| Сечение жилы | 0.50 мм²/20AWG | 0.5 мм²/20AWG | 0.5 мм²/20AWG | 0.5 мм²/20AWG |
| Диаметр кабеля | <=Ø9.0 мм | <=Ø7.0 мм | <=Ø7.0 мм | <=Ø7.0 мм |
| Число контактов | 7 | 2 | 3 | 2 |
LM-12-J04SX-03-101
- Вид
- гнездо (female)
- Серия
- LM (CNLINKO)
- Корпус
- приборная часть (панельная розетка)
- Монтаж
- розетка, прямая в одно отверстие

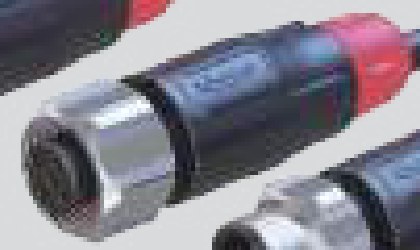

LM-12-J05PE-01-001
