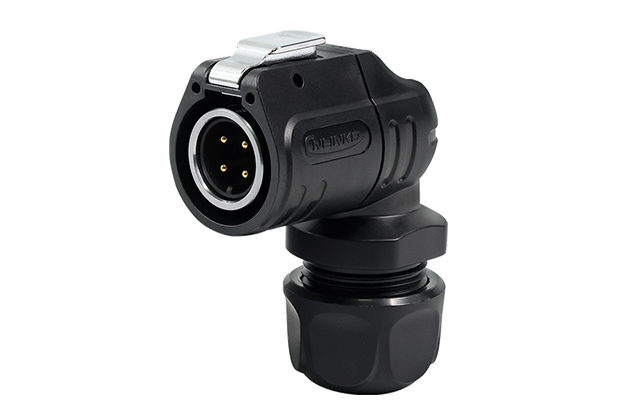

LP-16-C04PE-01-013A — вид: штырь (male); корпус: кабельная часть (plug); монтаж: вилка / кабельная часть; ревизия: A (обновлённое исполнение по каталогу); материал: пластик + металл; назначение: силовое; типоразмер: LP-16 (до 10 А); сечение жилы: 1.5 мм²/16AWG; рабочее напряжение: AC 400 В.
Наличие и сроки поставки LP-16-C04PE-01-013A
Под заказ: 500 шт у поставщиков, срок от 21 дн.
Характеристики LP-16-C04PE-01-013A
| Вид | штырь (male) |
| Серия | LP (CNLINKO) |
| Корпус | кабельная часть (plug) |
| Монтаж | вилка / кабельная часть |
| Ревизия | A (обновлённое исполнение по каталогу) |
| Материал | пластик + металл |
| Назначение | силовое |
| Типоразмер | LP-16 (до 10 А) |
| Сечение жилы | 1.5 мм²/16AWG |
| Производитель | CNLINKO |
| Диаметр кабеля | <=Ø9.0 мм |
| Порядковый код | 13 |
| Номинальный ток | 10 А |
| Число контактов | 4 |
| Заделка контактов | пайка (стандарт) |
| Рабочее напряжение | AC 400 В |
| Источник обозначения | торговое обозначение дистрибьютора |
| Тип сочленения · серия | Круглый герметичный с защёлкой push-lock, стыковка и расстыковка одной рукой |
| Рабочая температура · серия | −25…+85 °C (пластиковый корпус), −40…+85 °C (металлический); у угловых LP-16 и герметичного LP-20 предельный −40…+120 °C, у полностью экранированного LP-20 рабочий диапазон −40…+120 °C |
| Степень защиты · серия | IP68 в состыкованном виде (дополнительно заявлен класс IPX9K); у герметичного исполнения LP-20 и металлической розетки LP20-USB защита IP68 сохраняется и в расстыкованном виде со стороны розетки |
| Электрическая прочность · серия | 1000…3000 В перем. тока (2000 В у LP-20/24, 2500 В у LP-28, 3000 В у LP-32) |
| Сопротивление изоляции · серия | ≥500 МОм; ≥100 МОм у исполнений USB и Type-C |
| Контактное сопротивление · серия | от 0,3 мОм (LP-32) до 5,0 мОм; 30 мОм у исполнений RJ45, USB и Type-C |
| Ресурс сочленений · серия | ≥2000 (против отраслевых 500); ≥500 у исполнений RJ45 |
| Материал контактов · серия | Медный сплав, подслой никеля и золочение; у RJ45-исполнений золочение 6 мкдюйм |
| Материал изолятора · серия | инженерный пластик |
| Ответная часть | LP-16-J04PP-01-001 |
| Применение | промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68 |
LP-16-C04PE-01-013A — описание
LP-16-C04PE-01-013A — вид: штырь (male); корпус: кабельная часть (plug); монтаж: вилка / кабельная часть; ревизия: A (обновлённое исполнение по каталогу); материал: пластик + металл; назначение: силовое; типоразмер: LP-16 (до 10 А); сечение жилы: 1.5 мм²/16AWG; рабочее напряжение: AC 400 В.
Внутри серии LP (CNLINKO) исполнения различаются полями «вид», «корпус», «монтаж», «ревизия», «материал», «назначение», «типоразмер», «сечение жилы», «рабочее напряжение»; у LP-16-C04PE-01-013A это: вид — штырь (male); корпус — кабельная часть (plug); монтаж — вилка / кабельная часть; ревизия — A (обновлённое исполнение по каталогу); материал — пластик + металл; назначение — силовое; типоразмер — LP-16 (до 10 А); сечение жилы — 1.5 мм²/16AWG; рабочее напряжение — AC 400 В.
Ответная часть — LP-16-J04PP-01-001 (розетка). Применение: промышленная автоматика, датчики и исполнительные механизмы, светодиодные экраны, наружное оборудование с защитой IP65–IP68.
Цена LP-16-C04PE-01-013A — от 854 ₽ с НДС, поставка под заказ: 500 шт у поставщиков, срок от 21 дн производства CNLINKO.
Описание серии LP (CNLINKO). LP-16-C04PE-01-013A — промышленный герметичный соединитель CNLINKO серии LP, кабельная вилка. Исполнение: типоразмер: LP-16 (до 10 А); вид: штырь (male); число контактов: 4; корпус: кабельная часть (plug); заделка контактов: пайка (стандарт); материал: пластик + металл; монтаж: вилка / кабельная часть; порядковый код: 13; ревизия: A (обновлённое исполнение по каталогу); номинальный ток: 10 А; рабочее напряжение: AC 400 В; диаметр кабеля: <=Ø9.0 мм; сечение жилы: 1.5 мм²/16AWG; назначение: силовое. Соединение быстроразъёмное (защёлка одной рукой), класс защиты IP68 в состыкованном состоянии (дополнительно заявлен класс IPX9K). Поставка со склада и под заказ от 1 шт, цены с НДС, доставка по всей России. Даташит серии — в карточке.
CNLINKO · Серия LP (CNLINKO) · Разъемы

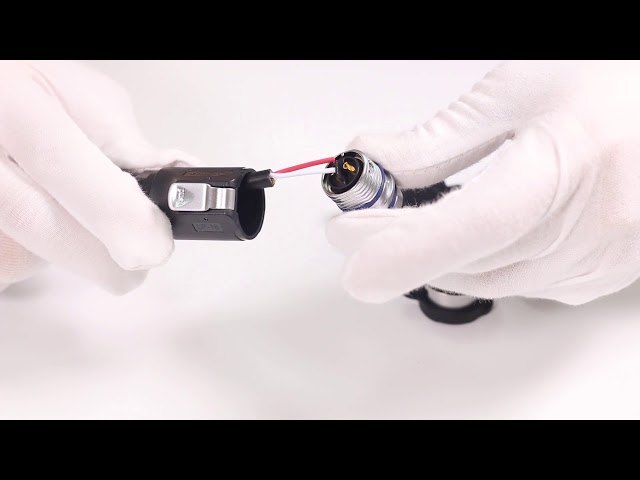

Видео: LP-16-C04PE-01-013A
Ролик производителя по серии LP (CNLINKO): конструкция, сочленение и монтаж.
Документация LP-16-C04PE-01-013A
Нужен паспорт изделия, сертификат или чертёж в DXF/STEP? Запросите — пришлём по этой позиции.
Похожие исполнения серии LP (CNLINKO)
Все исполнения и конфигуратор партномера — на странице серии LP (CNLINKO).
Другие исполнения серии LP (CNLINKO)
Всего в серии LP (CNLINKO) — 1028 исполнений; ниже часть из них. Смотреть все исполнения серии.
📚 Статьи по теме
Частые вопросы о LP-16-C04PE-01-013A
Чем LP-16-C04PE-01-013A отличается от других исполнений серии LP (CNLINKO)?
Исполнения собираются из одних и тех же полей, у LP-16-C04PE-01-013A они такие: вид штырь (male), корпус кабельная часть (plug), монтаж вилка / кабельная часть, ревизия A (обновлённое исполнение по каталогу), материал пластик + металл, назначение силовое, типоразмер LP-16 (до 10 А), сечение жилы 1.5 мм²/16AWG, диаметр кабеля <=Ø9.0 мм, порядковый код 13, номинальный ток 10 А, число контактов 4, рабочее напряжение AC 400 В. Ближайшие исполнения отличаются полем «число контактов»: LP-16-C03PE-01-013A — 3, LP-16-C02PE-01-013A — 2.
Сколько контактов у LP-16-C04PE-01-013A и какой размер корпуса?
4 контакта, размер корпуса LP-16 (до 10 А). Производитель — CNLINKO.
Сколько стоит LP-16-C04PE-01-013A?
Цена LP-16-C04PE-01-013A — от 854 ₽ за штуку с НДС; цену на вашу партию фиксируем в счёте. Позиция поставляется под заказ, срок подтверждаем письменно до запуска.
Как купить LP-16-C04PE-01-013A
LP-16-C04PE-01-013A от 854 рублей под заказ — 500 шт у поставщиков, срок от 21 дн производства CNLINKO, купить от 1 шт можно Visa, Mastercard и МИР банковской картой или получить счёт для оплаты юридическим лицом прямо сейчас на нашем сайте.
По счёту с НДС 22% для юрлиц и ИП; для физлиц — оплата картой онлайн.
Со своего склада — 1–2 рабочих дня после оплаты; позиции со сроком поставки — по сроку, указанному в блоке наличия; под заказ — срок подтверждаем до запуска.
По всей России транспортными компаниями, самовывоз со склада. От 1 штуки.
УПД, паспорта/даташиты; для отечественных серий — приёмка ОТК изготовителя по требованиям КД.
Запросите цену и наличие LP-16-C04PE-01-013A в блоке «Наличие и цена» вверху страницы — ответим с актуальными ценами склада и поставщиков, или посмотрите всю серию LP (CNLINKO).
Чем LP-16-C04PE-01-013A отличается от ближайших соседей
| Характеристика | LP-16-C04PE-01-013A | LP-16-C04PE-02-012A | LP-16-C04PE-02-001 | LP-16-C04PE-03-001 |
|---|---|---|---|---|
| Материал | пластик + металл | пластик (инженерный) | пластик (инженерный) | металл (цинковый сплав) |
| Порядковый код | 13 | 12 | — | — |
LP-16-C03SX-02-401
- Вид
- штырь (male)
- Серия
- LP (CNLINKO)
- Корпус
- приборная часть (панельная розетка)
- Монтаж
- розетка, фланец на 4 отверстия
LP-16-C03SX-03-101
- Вид
- штырь (male)
- Серия
- LP (CNLINKO)
- Корпус
- приборная часть (панельная розетка)
- Монтаж
- розетка, прямая в одно отверстие

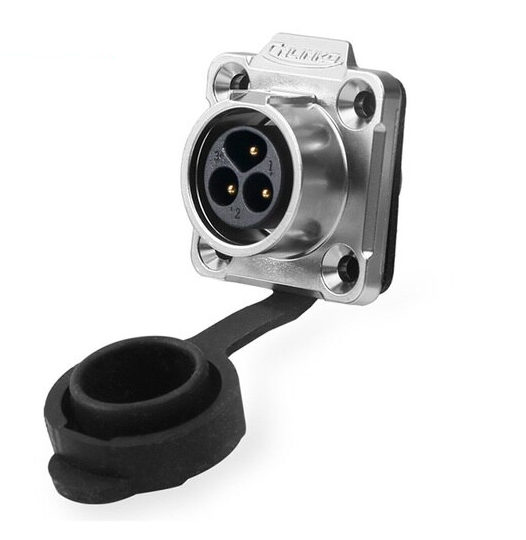

LP-16-C03SX-03-401
- Вид
- штырь (male)
- Серия
- LP (CNLINKO)
- Корпус
- приборная часть (панельная розетка)
- Монтаж
- розетка, фланец на 4 отверстия

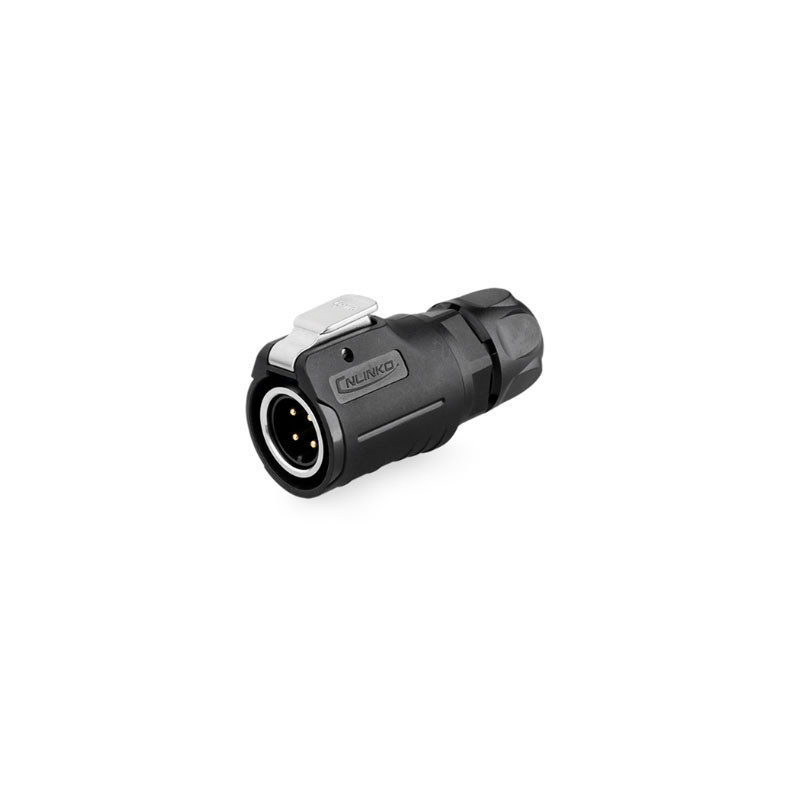

LP-16-C04PE-01-001
- Вид
- штырь (male)
- Серия
- LP (CNLINKO)
- Корпус
- кабельная часть (plug)
- Монтаж
- вилка / кабельная часть
LP-16-C04PE-02-001
- Вид
- штырь (male)
- Серия
- LP (CNLINKO)
- Корпус
- кабельная часть (plug)
- Монтаж
- вилка / кабельная часть

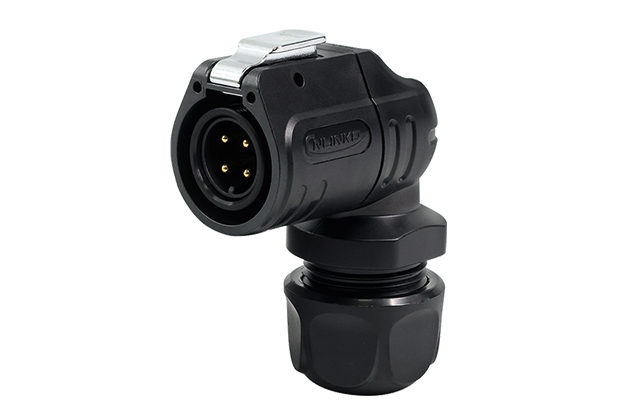

LP-16-C04PE-02-012A
