Компоненты для БПЛА, дронов и робототехники
Вычислительная база и ПЛИС, силовые моторы и сервоприводы, регуляторы, радиочастотные модули, инерциальные датчики и микрокомпьютеры. Оригинальные партномера производителей там, где они открыты, и наши обозначения A1 — где нет. Поставка под заказ, подбор аналога.
Из чего состоит БПЛА: устройство, узлы и комплектующие
Разбор всей структуры БПЛА: 9 узлов, 40+ ссылок на каталог — от рамы и моторов до полётного контроллера, радиоканала, видеотракта и разъёмов.
Сводные характеристики: моторы, сервоприводы, гироскопы
Градации по типоразмерам и применению — быстрый ориентир, какой класс изделия нужен под вашу платформу. Конкретные модели — в категориях каталога, подбор под задачу — по запросу.
Электродвигатели для БПЛА: градация по типу платформы
модели в каталоге →| Тип и применение | KV, об/В | Тяга, кг | Мощность, Вт | Напряжение |
|---|---|---|---|---|
| Микро FPV (гонки, микро-дроны) | 1600–6000 | 0,2–1,2 | 30–300 | 2S–4S |
| Кинематографические / фристайл | 900–2800 | 0,8–2,5 | 150–700 | 3S–6S |
| Стандартные БПЛА (лёгкие платформы) | 400–1200 | 1,5–6 | 300–1500 | 4S–6S |
| Средние БПЛА (инспекция / картография) | 150–500 | 3–12 | 800–3000 | 4S–8S |
| Тяжёлые БПЛА (промышленные) | 80–250 | 8–25 | 1500–6000 | 6S–12S |
| Сельскохозяйственные БПЛА | 60–180 | 15–50 | 3000–9000 | 12S–14S |
| VTOL (гибридные системы) | 70–300 | 5–30 | 1200–7000 | 6S–14S |
| Тяжёлые | 80–280 | 5–18 | 1200–4500 | 6S–12S |
| eVTOL (пилотируемые системы) | 30–120 | 40–120+ | 10 000–80 000+ | 18S–40S |
Тяга указана на один мотор. Подбор пары «мотор + регулятор + винт» под взлётную массу и батарею — по запросу: пришлите параметры платформы, вернём варианты с ценой и сроком.
Сервомоторы для управления закрылками: градация по типоразмеру
модели в каталоге →| Тип сервомотора | Момент, кг·см | Скорость, с/60° | Напряжение |
|---|---|---|---|
| Ультра-микро (3,7–8 г) | 0,5–2 | 0,05–0,12 | 3,7–6,0 В |
| Микро (9–20 г) | 1–5 | 0,05–0,15 | 4,8–7,4 В |
| Мини (20–30 г) | 3–10 | 0,05–0,12 | 4,8–8,4 В |
| Стандарт (≈40 г) | 8–25 | 0,08–0,20 | 4,8–7,4 В |
| Высокомоментные (HV) | 20–70 | 0,07–0,15 | 6,0–8,4 В |
| Giant Scale | 50–100+ | 0,10–0,20 | 6,0–8,4 В, 12 В |
| Высокоскоростные | 2–20 | 0,03–0,08 | 6,0–8,4 В |
Исполнения: Analog (PWM) — аналоговая схема; Digital (PWM) — цифровая обработка на микроконтроллере; Digital (CAN / RS485) — цифровое управление по шине, расширенный функционал.
Программирование характеристик, защиты по температуре, току и напряжению, обратная связь по магнитному энкодеру (360°/4096 = 0,088 град/импульс), стальные шестерни редуктора, моменты удержания от 10 до 150 кг·см, 5 настраиваемых режимов работы.
Момент и скорость даны для середины диапазона напряжения; точные кривые — в даташите конкретной модели.
Гироскопы MEMS и кварцевые (цифровые): сводные характеристики
модели в каталоге →| Изделие | Смещение нуля | Стабильность смещения | Ударная перегрузка | Температура | Диапазон, °/с | Интерфейс | MTBF |
|---|---|---|---|---|---|---|---|
| 3 Axis MEMS Gyroscope | ≤ ±0,15 °/с | ≤ 12 °/час | до 10 000 g | −40…+85 °C | ±300 | RS422 | 100 000 ч |
| 3 Axis Digital Gyro (2) | ≤ ±0,05 °/с | ≤ 0,2 °/час | до 20 000 g | −40…+80 °C | ±500 | RS422 | 100 000 ч |
| Digital Quartz MEMS Chip | ±1 °/с | ≤ 0,25 °/час | до 500 g | −20…+80 °C | ±400 | SPI / I2C | 100 000 ч |
| MEMS Quartz Gyro Module | ≤ 0,03 °/с | ≤ 20 °/час | 6,06 g RMS | −40…+65 °C | ±100 | SPI / I2C / UART | 20 000 ч |
Инерциальные датчики и гироскопы для систем стабилизации и навигации БПЛА; полные характеристики и документация — по запросу.
Разделы каталога компонентов БПЛА
Более 8 300 позиций по всей структуре аппарата: вычисление, силовой привод, радиоканал, оптика и датчики, механика и обвязка FPV.
Микросхемы и ПЛИС
ПЛИС AMD/Xilinx (Spartan, Virtex, Kintex, Zynq) и микроконтроллеры Geehy APM32 — свыше 4 000 позиций с оригинальными партномерами.
Моторы для БПЛА
T-Motor, Dualsky, BrotherHobby: тяговые для мультикоптеров и самолётов, приводы eVTOL и вертолётов.

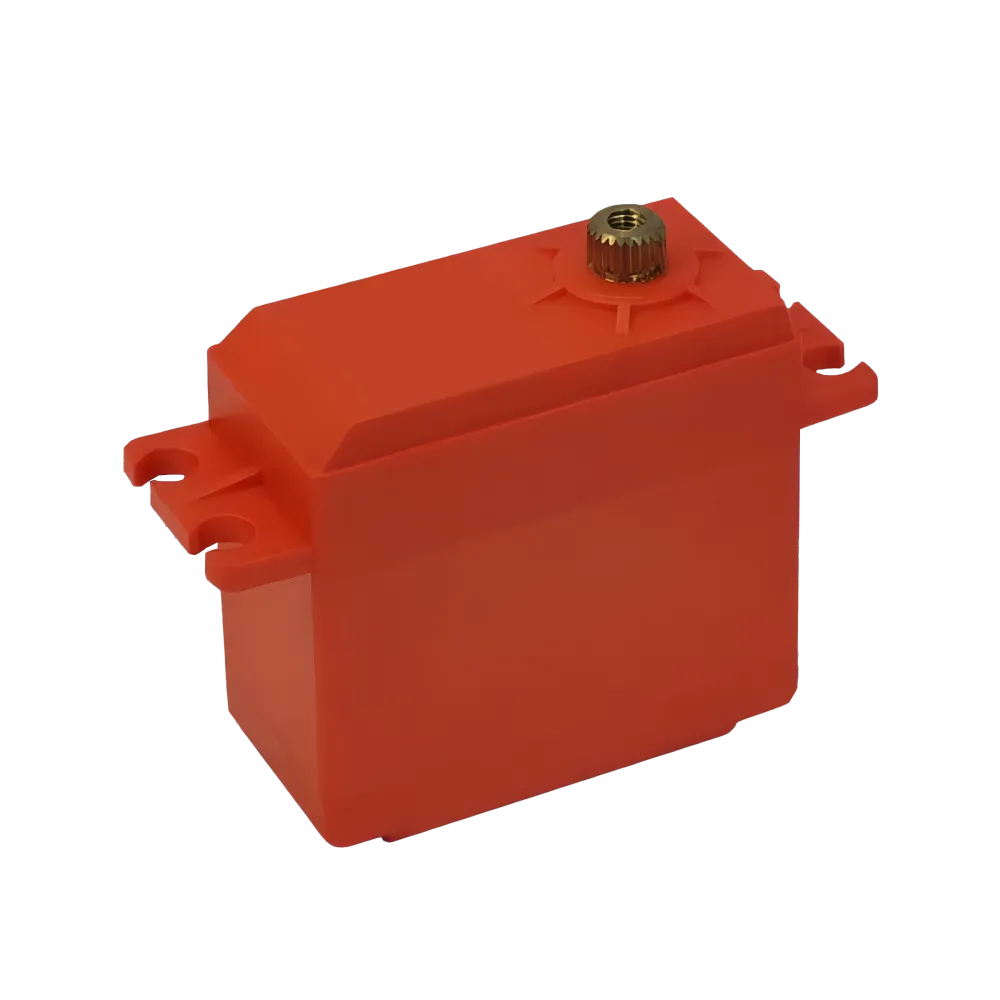

Сервоприводы
Цифровые, мини и микро, высоковольтные, влагозащищённые, для механизации крыла и лебёдки.
Микрокомпьютеры
Orange Pi, NVIDIA Jetson, Raspberry Pi, Waveshare — платы и комплекты разработчика.
Комплектующие RC
Крепёж, редукторы, монтаж моторов, аксессуары под вертолёты и мультикоптеры.
Радиочастотные усилители
Широкополосные, узкополосные и импульсные РЧ-модули, трансиверы и приёмопередатчики.

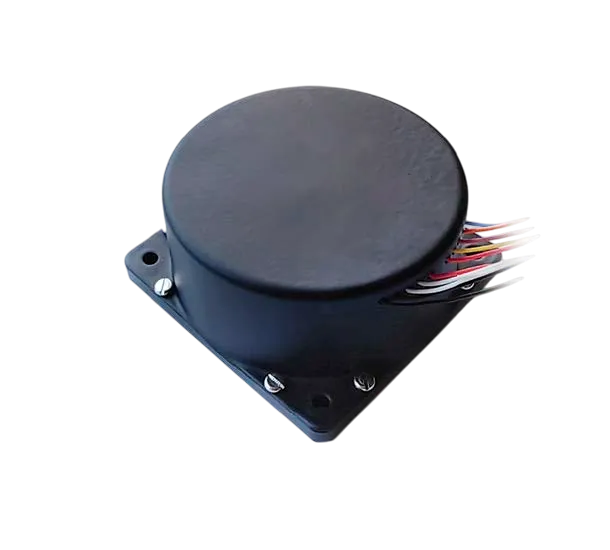

Инерциальные датчики
Гироскопы, включая волоконно-оптические, кварцевые акселерометры, цифровые компасы.
Регуляторы скорости (ESC)
Регуляторы для бесколлекторных двигателей БПЛА: ток, 4-в-1, протоколы — сводная таблица моделей.
Видеопередатчики (VTX)
Аналоговые и цифровые передатчики видеосигнала 5,8 ГГц: от 25 мВт до 2,5 Вт — сводная таблица моделей.
Антенны для FPV и БПЛА
Всенаправленные и патч-антенны, диполи, круговая поляризация LHCP/RHCP, диапазоны 900 МГц — 5,8 ГГц.
Приёмники управления (RX)
Приёмники ExpressLRS, Crossfire и FrSky, диверсити-варианты, нано-исполнения.
Пульты и передающие модули (TX)
Аппаратуры управления и внешние TX-модули для дальней связи.

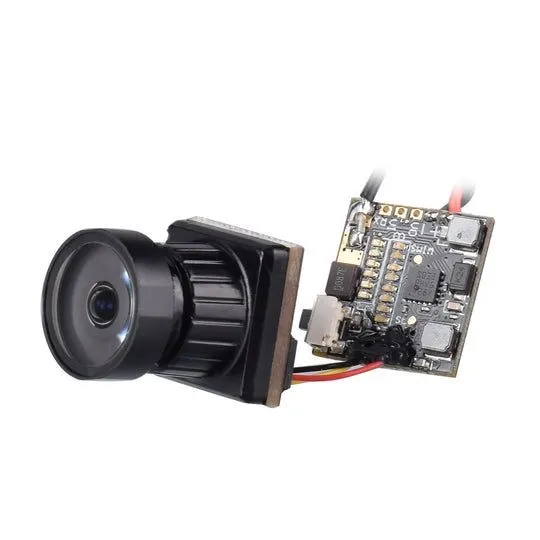

Камеры для БПЛА
FPV-камеры аналоговые и цифровые, ночные, модули с высоким динамическим диапазоном.
Подвесы (гимбалы)
Двух- и трёхосевые подвесы, моторы подвеса, контроллеры стабилизации, энкодеры.
Видеоприёмники (VRX)
Приёмные модули видеосигнала для очков, мониторов и наземных станций.
Процессоры и SoC
Процессоры Rockchip серий RK и PX, ИИ-ускорители для бортовой обработки видео.
Оптоволокно для FPV
Катушки оптического волокна от 2 до 30 км для помехозащищённой линии связи.
Разобраться в устройстве БПЛА
Один материал обо всех узлах — от рамы до видеотракта, со ссылками на разделы каталога
Как мы ведём этот каталог
Ассортимент собран по рынку компонентов БПЛА; наша работа — свести его в единый каталог с честными партномерами и поставкой под один договор.
Оригинальный производитель
Где производитель известен, сохраняем его партномер: ПЛИС AMD/Xilinx, микроконтроллеры Geehy, моторы T-Motor, Dualsky, BrotherHobby, микрокомпьютеры Orange Pi, NVIDIA Jetson, Raspberry Pi.
Наше обозначение A1
Где оригинальный производитель у первоисточника скрыт, ведём позицию под собственным брендом A1 с сохранением модельной части кода и подтверждаем применимость по запросу.
Подбор по параметрам
Каждая категория открывается сериями и карточками; по чужому обозначению подберём эквивалент, по спецификации BOM посчитаем всю корзину.
Поставка под заказ
Цена и срок подтверждаются по запросу. Работаем по договору поставки, счёт с НДС, безналичный расчёт, для юрлиц возможна отсрочка.
Один поставщик под проект
Компоненты БПЛА, разъёмы, кабельные сборки и печатные платы — из одного каталога, одним договором и общими сроками.
Инженерная поддержка
По применимости, аналогам и совместимости отвечает инженер — по даташитам, а не «на глаз».
Производители компонентов БПЛА
Марки, изделия которых собраны в разделе: от вычислительной базы до силового привода и FPV-обвязки. Нажмите на знак — откроется карточка производителя с его сериями и позициями.
Компоненты для БПЛА: что входит в раздел
Раздел собран как единая витрина элементной базы беспилотных и робототехнических систем — от вычислительного ядра до силового привода. Здесь четыре больших группы, и каждая закрывает свой уровень изделия.
Вычислительная база. Программируемые логические интегральные схемы AMD (Xilinx) семейств Spartan, Virtex, Kintex и Zynq — более четырёх тысяч позиций с оригинальными партномерами производителя (XC…, XA…, XCKU…, XCVU…). Рядом — микроконтроллеры Geehy APM32 и одноплатные микрокомпьютеры Orange Pi, NVIDIA Jetson, Raspberry Pi и платы расширения Waveshare. Это то, на чём работают автопилот, навигация и полезная нагрузка.
Силовой привод. Бесколлекторные моторы T-Motor, Dualsky и BrotherHobby — тяговые для мультикоптеров и самолётов, приводы для eVTOL и вертолётов. Сервоприводы всех классов: цифровые стандартные, мини и микро, высоковольтные, влагозащищённые, для механизации крыла и лебёдки. Регуляторы скорости (ESC) под каждый тип двигателя.
Радиочастотная часть. Широкополосные, узкополосные и импульсные усилители, трансиверы и приёмопередающие модули для каналов управления и передачи данных.
Датчики. Инерциальные модули: гироскопы, включая волоконно-оптические, кварцевые акселерометры, трёхосевые цифровые компасы. Тепловизионные модули.
Радиоканал и FPV-обвязка. Полный тракт «борт — земля»: видеопередатчики 5,8 ГГц от 25 мВт до 2,5 Вт, FPV-камеры, антенны круговой поляризации и патч-антенны на 900 МГц, 1,2 ГГц, 2,4 ГГц и 5,8 ГГц, приёмники ExpressLRS и Crossfire, пульты и внешние TX-модули, видеоприёмники, очки и полевые мониторы, ретрансляторы. Отдельно — оптоволоконные катушки от 2 до 30 км для линии связи, которую невозможно подавить средствами радиоэлектронной борьбы. Механика тоже здесь: рамы, подвесы камер с моторами и энкодерами, крепёж и обвязка.
Партномера: оригинал и наше обозначение
По части позиций производитель известен и его партномер сохранён — так продаются стандартные детали: ПЛИС AMD/Xilinx, микроконтроллеры Geehy, моторы T-Motor и Dualsky, микрокомпьютеры Orange Pi, NVIDIA Jetson и Raspberry Pi. По ним вы ищете и заказываете по привычному партномеру производителя.
По части позиций оригинальный производитель у первоисточника скрыт. Такие изделия мы ведём под собственным обозначением бренда A1, сохраняя модельную часть кода. По каждой позиции при запросе подтверждаем применимость и подбираем эквивалент. Если у вас на руках чужое обозначение — пришлите его: сопоставим с нашей номенклатурой и предложим позицию с ценой и сроком.
Как заказать
Раздел работает как остальной каталог: выберите категорию, откройте серию, укажите нужную позицию — или пришлите спецификацию через загрузку BOM, и мы посчитаем всю корзину сразу. Поставка под заказ; цена и срок подтверждаются по запросу. По подбору аналога и применимости отвечает инженер: подбор аналога и форма запроса на каждой карточке.
Компоненты для БПЛА естественно дополняются нашим основным каталогом: разъёмы и соединители, кабельные сборки и печатные платы — всё это можно заказать одним поставщиком под один проект.
Вычислительная база: ПЛИС и микроконтроллеры
Программируемая логика — сердце современного автопилота и системы обработки полезной нагрузки. В разделе представлены ПЛИС AMD (Xilinx) четырёх семейств. Spartan — недорогая логика общего назначения для интерфейсов и предобработки сигналов. Virtex — высокопроизводительные кристаллы для тяжёлой цифровой обработки. Kintex — баланс производительности и цены для радиолокации и связи. Zynq — системы на кристалле, где рядом с программируемой логикой стоит процессорное ядро ARM, что позволяет вынести на один кристалл и управление, и вычисление.
Партномер ПЛИС несёт полную информацию об исполнении: семейство, ёмкость логики, быстродействие (скоростной грейд), тип корпуса и число выводов, температурный диапазон. Поэтому при подборе важно указывать партномер целиком — замена корпуса или грейда меняет и цоколёвку, и предельную частоту. Рядом с ПЛИС в разделе стоят микроконтроллеры Geehy APM32 — 32-разрядные ядра Cortent-M для управляющих задач, где полноценная ПЛИС избыточна.
Силовой привод: моторы, сервоприводы, регуляторы
Тяга и управление — второй уровень изделия. Бесколлекторные моторы подбираются по типоразмеру статора и константе оборотов KV: низкий KV с большим винтом даёт тягу тяжёлого мультикоптера, высокий KV с малым винтом — скорость гоночного дрона. В разделе моторы T-Motor, Dualsky и BrotherHobby для мультикоптеров, самолётов, вертолётов и платформ eVTOL, а также серии для промышленных задач.
Сервоприводы задают положение рулевых поверхностей и механизмов. Ключевые параметры — крутящий момент, скорость отработки, рабочее напряжение и тип шестерён. Цифровые приводы держат положение точнее аналоговых; высоковольтные (HV) работают напрямую от батареи без стабилизатора; влагозащищённые нужны там, где аппарат эксплуатируется в дождь и брызги. Отдельные линейки — микро и мини для лёгких платформ, приводы для механизации крыла и для лебёдки. Регуляторы скорости (ESC) согласуют мотор и полётный контроллер: их выбирают по току двигателя с запасом.
Радиочастотная часть и датчики
Радиочастотные усилители и трансиверы обслуживают каналы управления и передачи данных. Усилители различают по полосе (широкополосные, узкополосные), режиму (непрерывный, импульсный) и выходной мощности; выбор зависит от диапазона и требуемой дальности линии.
Инерциальные датчики дают аппарату чувство положения. Гироскопы измеряют угловые скорости: волоконно-оптические (FOG) точнее и дороже, микромеханические (MEMS) компактнее и дешевле. Акселерометры измеряют ускорения, цифровой компас — курс с компенсацией наклона. В связке они образуют инерциальный измерительный модуль (IMU), на который опирается навигация при пропадании спутникового сигнала.
Частые вопросы подбора
Как выбрать мотор под платформу — считают по взлётной массе: суммарная тяга всех моторов должна вдвое превышать массу аппарата на режиме висения, тогда остаётся запас на манёвр. KV и винт подбираются под это требование и напряжение батареи.
Как согласовать ESC и мотор — по максимальному току мотора берут регулятор с запасом 20–30 %. Занижать нельзя: перегрев регулятора — частая причина отказа в полёте.
Чем отличается цифровой сервопривод от аналогового — частотой обновления и удержанием: цифровой отрабатывает и держит положение точнее, что критично для точной механизации, но потребляет чуть больше. Для рулей и механизации в ответственных задачах берут цифровые.
Что делать, если нужного партномера нет в списке — пришлите обозначение через форму запроса или загрузку BOM: подберём эквивалент, уточним применимость и вернём предложение с ценой и сроком.
Микрокомпьютеры и полезная нагрузка
Одноплатные компьютеры взяли на себя задачи, которые раньше требовали отдельного бортового вычислителя: обработку видео, машинное зрение, управление полезной нагрузкой, связь по сети. В разделе — Orange Pi и Raspberry Pi для типовых задач, платы NVIDIA Jetson для нейросетевой обработки на борту (детектирование, сопровождение, навигация по изображению) и платы расширения Waveshare — интерфейсные модули, платы-носители и периферия к ним.
Выбор микрокомпьютера сводится к трём вопросам: какая вычислительная задача (обычная логика или нейросети), какой бюджет по массе и энергопотреблению и какие нужны интерфейсы к остальной электронике аппарата. Для нейросетевых задач берут Jetson с аппаратным ускорителем; для управления и телеметрии достаточно Orange Pi или Raspberry Pi. Платы-носители и модули Waveshare помогают связать вычислитель с камерами, модемами и датчиками без пайки переходников.
Почему у одного поставщика
Беспилотная платформа собирается из компонентов, которые обычно покупают у разных продавцов: логику — у одного, моторы — у другого, разъёмы и кабель — у третьего. Разные поставщики означают разные сроки, разные договоры и разбор, кто виноват, когда что-то не стыкуется. Собирая элементную базу БПЛА в одном каталоге рядом с разъёмами, кабельными сборками и печатными платами, мы закрываем спецификацию одним предложением: общий срок, один договор, один ответственный. Спецификацию удобнее всего прислать через загрузку BOM — вернём расчёт по всей корзине.
Категории раздела
Из чего состоит БПЛА: полный разбор узловМикросхемы и ПЛИСМоторы для БПЛАСервоприводыМикрокомпьютерыАнтенны для FPV и БПЛАКамеры для БПЛАРегуляторы скорости (ESC)Полётные контроллеры: подбор и таблица моделейРегуляторы ESC: ток, 4-в-1, протоколыВидеопередатчики VTX: аналог и цифраЗагрузить спецификацию (BOM)Подбор аналога
Пришлите спецификацию — соберём всю корзину
Компоненты БПЛА, разъёмы, кабельные сборки и платы одним поставщиком под один проект.
Частые вопросы
Какие компоненты для БПЛА есть в каталоге?
Вычислительная база (ПЛИС AMD/Xilinx, микроконтроллеры Geehy, микрокомпьютеры Orange Pi, NVIDIA Jetson, Raspberry Pi), силовой привод (моторы T-Motor, Dualsky, BrotherHobby, сервоприводы всех классов, регуляторы ESC), радиочастотные усилители и трансиверы, инерциальные датчики и гироскопы, тепловизоры и видеопередатчики. Всего более шести тысяч позиций.
У вас оригинальные партномера или свои?
И то и другое. Где производитель известен — сохраняем его партномер (ПЛИС AMD/Xilinx, Geehy, T-Motor, Dualsky, микрокомпьютеры). Где оригинальный производитель у первоисточника скрыт — ведём позицию под нашим обозначением A1 с сохранением модельной части. По любой позиции подтверждаем применимость и подбираем эквивалент по запросу.
Как узнать цену и срок?
Цена и срок по компонентам БПЛА подтверждаются по запросу: откройте карточку и отправьте запрос либо пришлите спецификацию через раздел BOM — посчитаем всю корзину и вернём предложение со сроками. Поставка под заказ.
Можно ли подобрать аналог по чужому партномеру?
Да. Пришлите обозначение, по которому ищете, — сопоставим с нашей номенклатурой и предложим эквивалентную позицию. По сложным случаям применимость подтверждает инженер по даташитам.
Поставляете ли ПЛИС AMD (Xilinx)?
Да, в разделе более четырёх тысяч позиций ПЛИС AMD/Xilinx семейств Spartan, Virtex, Kintex и Zynq с оригинальными партномерами (XC…, XA…, XCKU…, XCVU…, XCAU…). Заказ по партномеру производителя, поставка под заказ.
Есть ли моторы и сервоприводы для мультикоптеров и eVTOL?
Да: бесколлекторные моторы T-Motor, Dualsky и BrotherHobby для мультикоптеров, самолётов, вертолётов и платформ eVTOL, а также сервоприводы всех классов — от микро до высоковольтных влагозащищённых — и регуляторы скорости ESC под каждый тип двигателя.
Можно ли заказать компоненты БПЛА вместе с разъёмами и кабельными сборками?
Да, это удобно: разъёмы, кабельные сборки и печатные платы — из нашего же каталога, одним поставщиком под один проект. Пришлите спецификацию через BOM — соберём всё вместе с общими сроками и одним договором.
Работаете ли по договору и с НДС?
Да, отгрузка по договору поставки с полным пакетом закрывающих документов, счёт с НДС, безналичный расчёт. Для юридических лиц возможна отсрочка.
Как подобрать мотор и регулятор под платформу?
Мотор подбирают по взлётной массе: суммарная тяга всех моторов должна вдвое превышать массу аппарата на висении — это даёт запас на манёвр. KV мотора и винт согласуют под это требование и напряжение батареи. Регулятор скорости (ESC) берут по максимальному току мотора с запасом 20–30 %, занижать нельзя — перегрев ESC частая причина отказа. По конкретной платформе поможем с расчётом.
