Разъёмы Weipu: все серии, характеристики и подбор под задачу

Эта статья — путеводитель по всем 28 сериям разъёмов Weipu для инженера, снабженца и монтажника: что за серия, какой у неё класс защиты, какие цифры по току, контактам и ресурсу, куда её ставят и как найти ответную часть. Сначала — сводная таблица и четыре шага подбора, затем разбор каждой серии со снимками и ссылкой на её страницу в каталоге.

Weipu — один из немногих производителей промышленных соединителей, у которого одна и та же линейка закрывает и щит в цеху, и станок, и сцену, и уличную опору. В ней есть резьбовые серии на большие токи, компактные приборные на сигнал, интерфейсные исполнения под Ethernet и USB и push-pull для быстрой стыковки одной рукой.

АО «ПРОМТЕХСНАБ» — официальный дистрибьютор Weipu: поставляем линейку со склада и под заказ, от одной штуки, со счётом с НДС. Характеристики в статье взяты из карточек серий нашего каталога, поэтому расхождений между текстом и страницами серий быть не должно.

Все серии Weipu в одной таблице

В таблице — все 28 серий каталога: 26 серий соединителей и два ряда монтажного инструмента (обжимной и извлекатели), сгруппированные так же, как в каталоге. Колонка «Исполнений в каталоге» показывает, сколько партномеров разобрано по параметрам в карточке серии: у массовых WS, WF и WY это десятки тысяч, у узких WAC3 и RJ45F — единицы. Прочерк означает, что параметр в карточке серии не нормирован.

Как подобрать серию за четыре шага

Порядок подбора один для всех групп: сначала среда, потом ток, потом частота расстыковки и только в конце — что именно идёт по кабелю. Так отсекается большая часть каталога ещё до выбора типоразмера.

1. Среда и защита. Улица, мойка, конденсат — серии с IP67/IP68. Внутри шкафа или прибора хватит исполнения без герметизации, и оно дешевле и компактнее.
2. Ток и число контактов. Силовая линия и много жил — резьбовые промышленные серии больших типоразмеров. Сигнал и малый габарит — компактные приборные.
3. Как часто соединяют. Стык, который трогают раз в год, можно делать резьбой. Стык, который разбирают каждую смену, — push-pull или байонет: быстрее и не срывается резьба.
4. Что идёт по кабелю. Питание и сигнал — обычные вставки. Ethernet и USB — интерфейсные серии в том же герметичном корпусе.

Тип соединения решает первым

Резьбовое соединение — у SP, WS и WF; байонетное — у WY и SY; push-pull и защёлка — у SF, B, P и WK. Тип соединения определяет скорость обслуживания и поведение узла при вибрации, и только после него подбираются типоразмер и схема контактов.

Число контактов само по себе ничего не говорит о нагрузке: одно и то же число контактов в разных типоразмерах рассчитано на разный предельный ток и разное сечение провода. В корпусе SP29 схема на 2 контакта рассчитана на 50 А, а схема на 35 контактов — на 5 А, поэтому подбор ведут от тока цепи, а не от количества жил.

Две системы обозначений и пол контактов

У бренда две системы записи партномера. В структурной записи серий SP, SY, SF, SA и ST начинка пишется после косой черты, а пол кодируется буквами P (штырь) и S (гнездо). В шаблонной записи серий WS, WF и WY всё пишется слитно, а пол кодируется буквами J (штырь) и K (гнездо).

Ответную часть подбирают по четырём признакам: то же семейство, тот же типоразмер, та же схема контактов и противоположный тип корпуса. Пол контактов задаётся отдельной позицией партномера, поэтому его указывают явно для каждой половины пары.

Что означает класс защиты

Степень защиты IP67 или IP68 указывается для состыкованной пары с затянутым кабельным вводом — в расстыкованном виде она не действует. Для наружной установки с частой расстыковкой на панельную часть ставят защитную крышку, у которой своё обозначение: код корпуса со словом CAP.

Разбор обозначения по частям — в статье как читать партномер Weipu. Где эти разъёмы применяют по отраслям — в материале сферы применения разъёмов Weipu. Сравнение с CNLINKO по сериям — здесь.

Промышленные резьбовые и байонетные

Это основной массив каталога: одиннадцать серий на цинковом сплаве, алюминии или негорючем нейлоне, с изолятором PPS, который держит до 260 °C, ресурсом 500 циклов и рабочей температурой −40…+85 °C у большинства линеек. Три из них — WS, WF и WY — построены на одном размерном ряду 16…55 и различаются герметичностью, способом стыковки и набором кабельных вводов.

WS

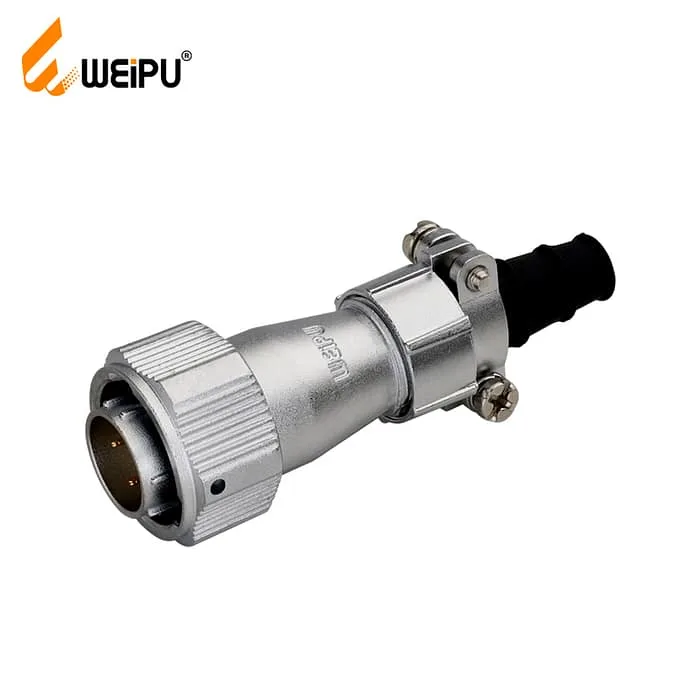

WS — базовая резьбовая серия для щитов, станков и приборов внутри помещений. Корпус из цинкового сплава с хромированием и изолятор PPS те же, что у WF, но герметичность ниже: в документации серии указан класс защиты IP40.

Размерный ряд WS16, WS20, WS24, WS28, WS32, WS40, WS48, WS55. Число контактов от 2 до 61 при пайке и от 1 до 61 при обжиме; чем больше контактов в одном типоразмере, тем ниже ток на контакт. Оконцевание — пайка для контактов Ø1…5,5 мм, винт для Ø2,5…3,5 мм, обжим для Ø1…10 мм.

WS берут туда, где влага не грозит, а нужны большой ток, много жил или просто недорогой резьбовой стык: внутри шкафов, на станочных панелях, в стойках. Это самая массовая серия каталога — 40 993 исполнения.

В каталоге 40 993 исполнений — страница серии WS.

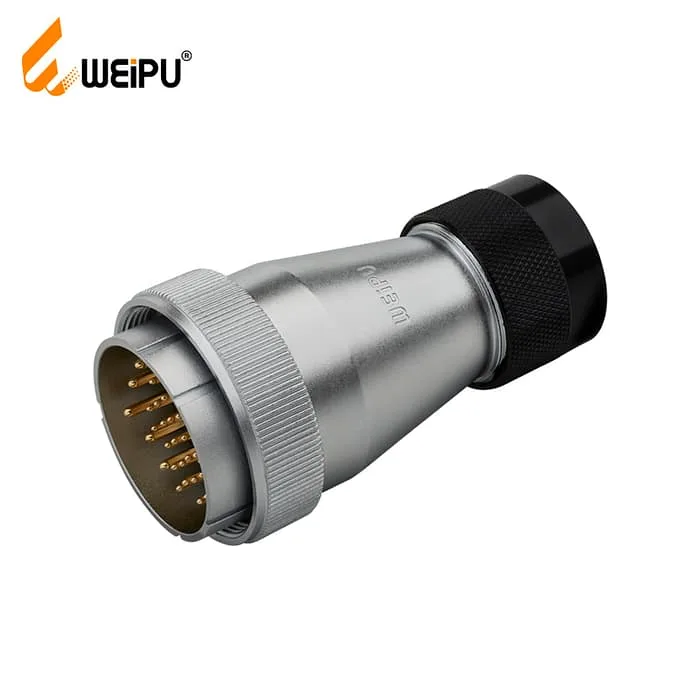

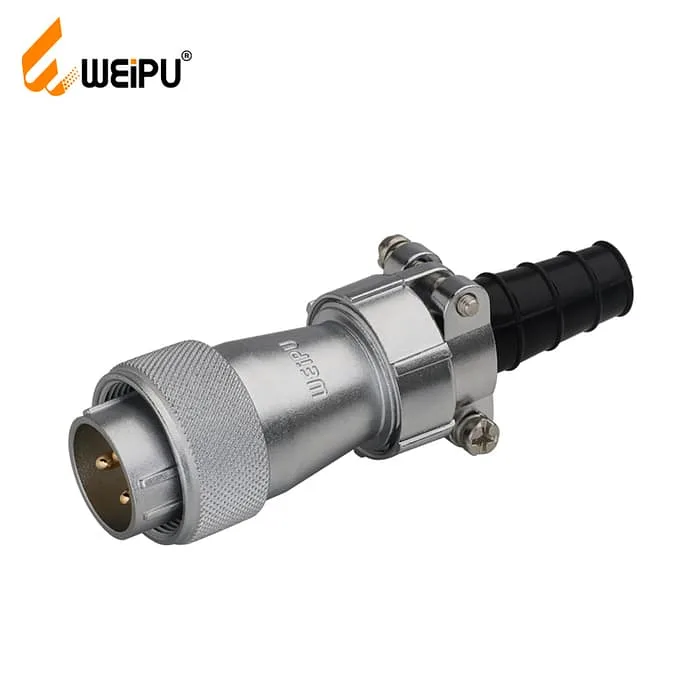

WF

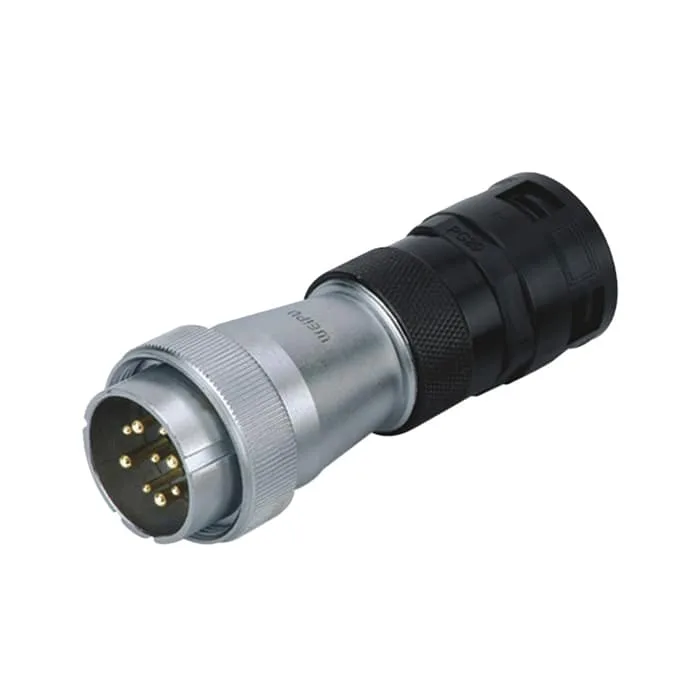

WF — герметичная резьбовая серия на том же размерном ряду 16…55, что и WS: посадочное место совпадает, корпус тот же цинковый сплав с хромированием, но с уплотнениями. Степень защиты IP55, IP65 или IP67 в зависимости от типа корпуса; в каталоге серия числится как фланцевая.

Контакты: пайка 2–61, обжим 1–61, ток снижается с ростом числа контактов. Оконцевание — пайка для контактов Ø1; 1,5; 2,5; 3,5; 5,5 мм, винт для Ø2,5; 3; 3,5 мм, обжим для Ø1; 1,5; 2,5; 3,5 мм. Ресурс 500 циклов, температура −40…+85 °C, изолятор PPS до 260 °C.

Хвостовики кабельной части: TE — металлическая зажимная гайка, TI — кабельные прижимные пластины, TN — под пластиковый шланг. WF ставят на улицу, на мойку и в цех с конденсатом; в каталоге 37 200 исполнений.

В каталоге 37 200 исполнений — страница серии WF.

WY

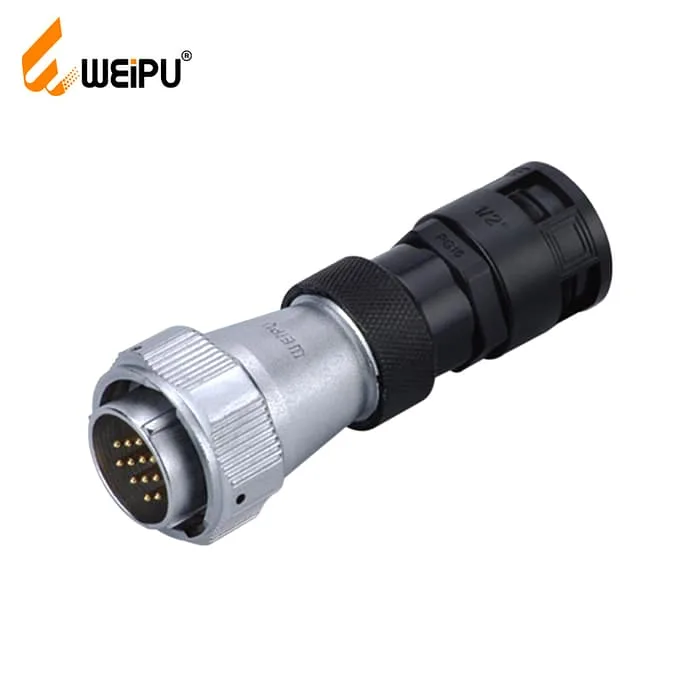

WY — третья линейка на размерном ряду 16…55. Соединение байонетное: в паре с WF это байонетная альтернатива с тем же посадочным местом, тип соединения можно сменить, не меняя отверстие в корпусе прибора. Защита IP55…IP67 в зависимости от типа корпуса, в сочленённом виде.

Контакты: пайка 2–61, обжим 1–61 в зависимости от типоразмера. Оконцевание — пайка для контактов Ø1; 1,5; 2,5; 3,5; 5,5 мм, винт для Ø2,5; 3; 3,5 мм, обжим для Ø1; 1,5; 2,5; 3,5; 5,5; 10 мм. Ресурс 500 циклов, температура −40…+85 °C. Для вставок под данные нормирована скорость передачи: Cat5 100 Мбит/с, Cat6 100–1000 Мбит/с.

Хвостовики кабельной части: TE, TI, TB и TH, есть угловые TU, TV и TW. WY берут туда, где стык разбирают часто и на улице; 40 347 исполнений.

В каталоге 40 347 исполнений — страница серии WY.

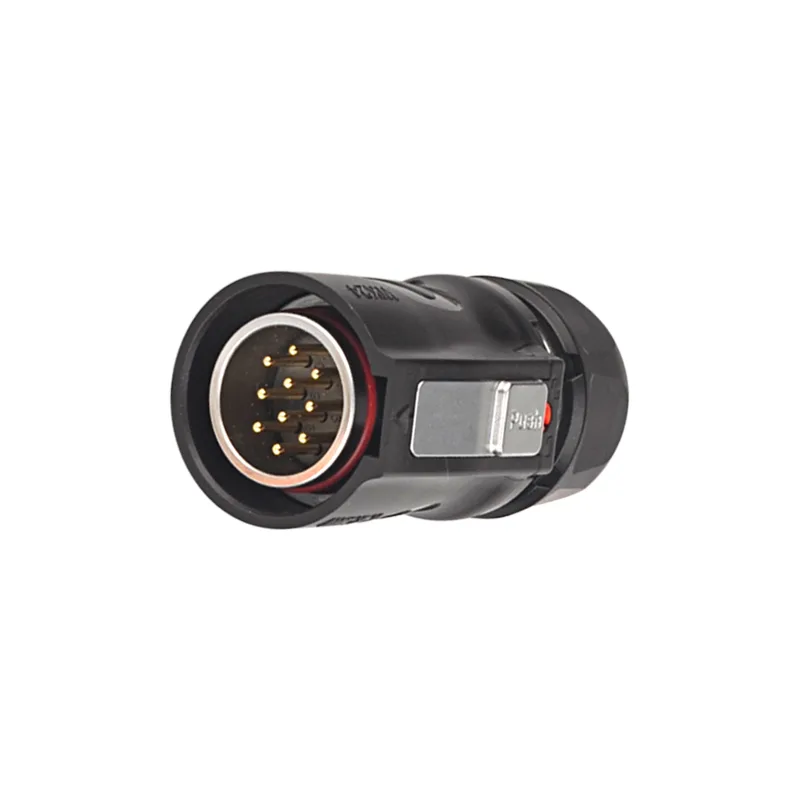

WK

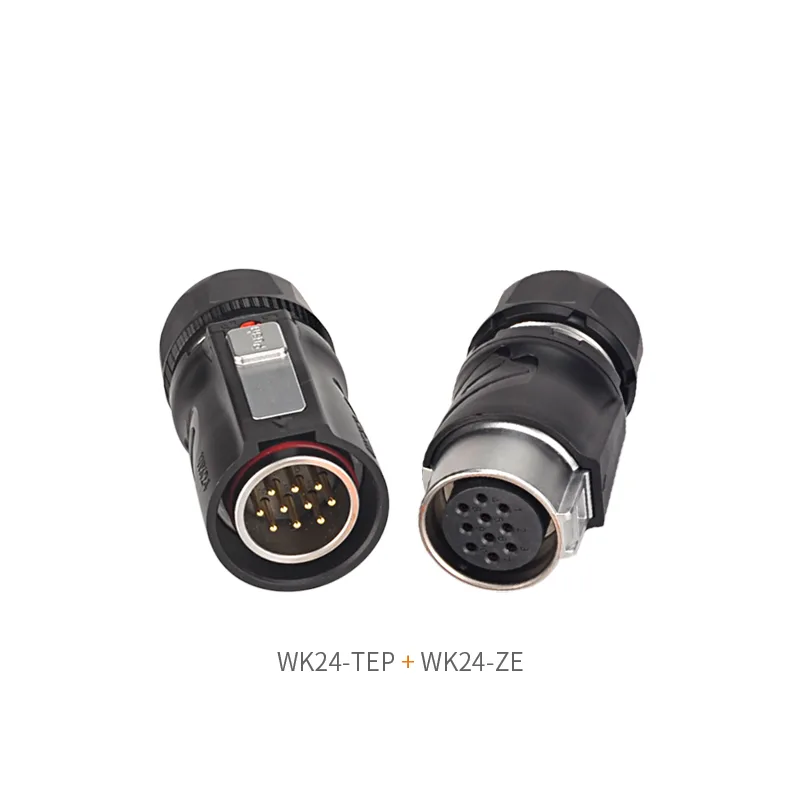

WK — герметичная серия с соединением lock-hook, то есть замком-защёлкой вместо резьбы: стык фиксируется одним движением без вращения гайки. Защита IP68 в сочленённом виде, температура −40…+105 °C — шире, чем у резьбовых соседей с их +85 °C. Корпус из PPE или цинкового сплава с негорючестью V-0, изолятор PPS или PBT до 260 °C, контакты латунные с золочением, сопротивление изоляции 2000 МОм.

Типоразмеры WK16, WK20, WK24, WK28, число контактов зависит от типоразмера и доходит до 35. Оконцевание: у WK16 только пайка, у WK20–28 пайка, винт или обжим. Ресурс 500 циклов.

WK выбирают для стыков, которые разбирают каждую смену, и для узлов с вибрацией, где резьбу нельзя контролировать по затяжке. В каталоге 6 604 исполнения.

В каталоге 6 604 исполнений — страница серии WK.

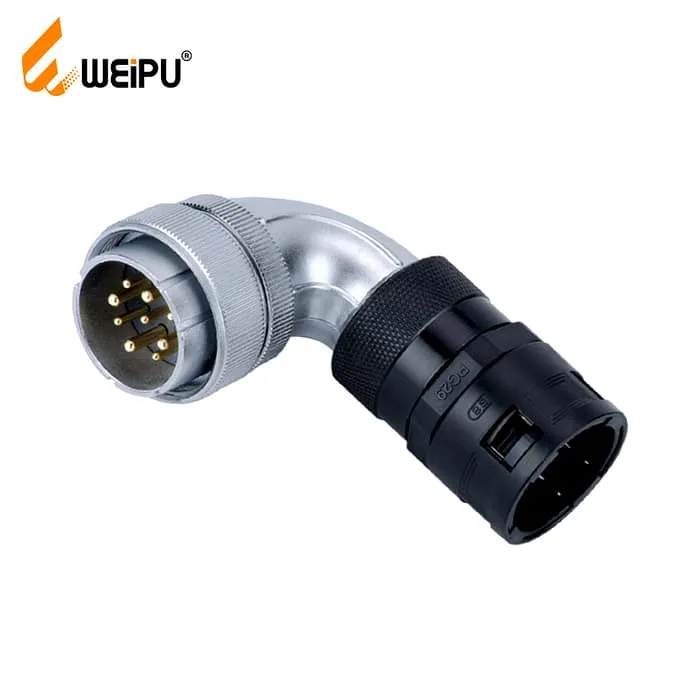

WL

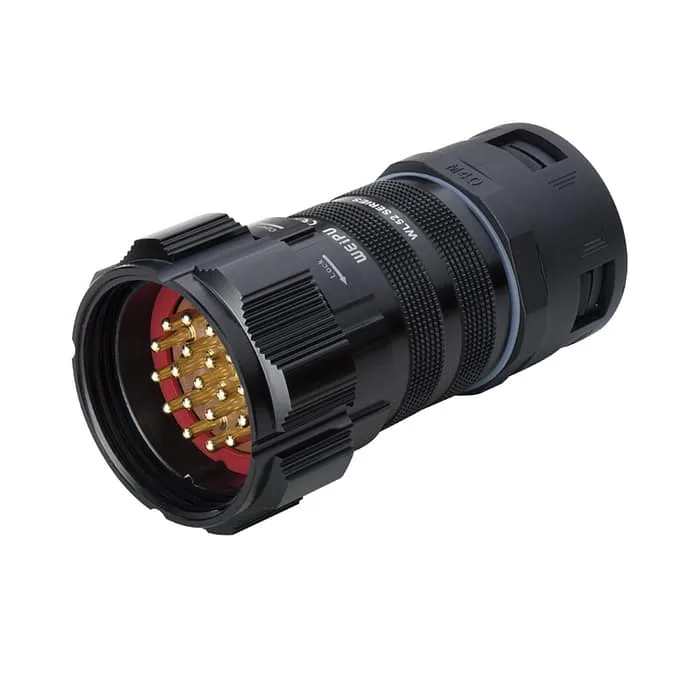

WL — силовая резьбовая серия в корпусе из анодированного алюминия, защита IP66/IP67 в сочленённом виде. Основной типоразмер WL52 несёт 19 контактов Ø3 мм на 25 А при 700 В DC или 500 В AC — это разъём для распределённого питания, а не для сигнала.

Изолятор PPS с негорючестью V-0, до 260 °C; оконцевание пайкой; ресурс 500 циклов; температура −40…+85 °C. Хвостовики: обжимная гайка (T, TⅡ) и адаптеры под пластиковый шланг PG29 (TADⅠ) и M40×1,5 (TADⅡ). В каталоге 112 исполнений.

В каталоге 112 исполнений — страница серии WL.

WA

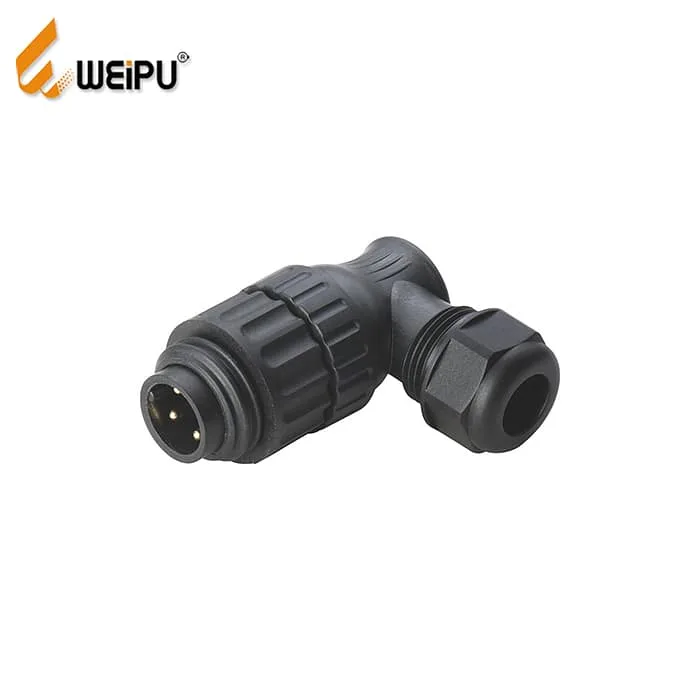

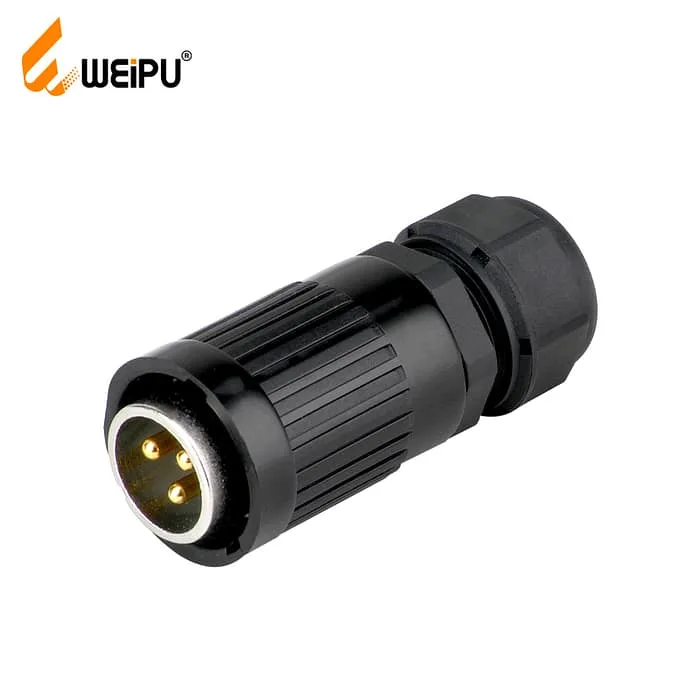

WA — резьбовая серия в корпусе из негорючего нейлона Nylon66 (V-0) с защитой IP67. Две схемы контактов: 3+PE с контактами Ø2 мм на 16 А и 400 В под провод до 2,5 мм² (14 AWG) и 6+PE с контактами Ø1,5 мм на 10 А и 250 В под провод до 0,75 мм² (18 AWG). Контакты латунные с золочением, оконцевание винтовое или пайкой.

Ресурс 500 циклов, температура −40…+85 °C, сопротивление изоляции 2000 МОм, испытательное напряжение 2000 В AC в течение минуты. Исполнения: кабельная вилка с прямым (TE), коротким (TK) или угловым (TL) хвостовиком, кабельная розетка с прямым (ZE), коротким (TK) или угловым (TL) хвостовиком и панельная часть (Z). Типовое применение — питание малой автоматики и датчиков с заземляющим контактом. В каталоге 47 исполнений.

В каталоге 47 исполнений — страница серии WA.

WAC3

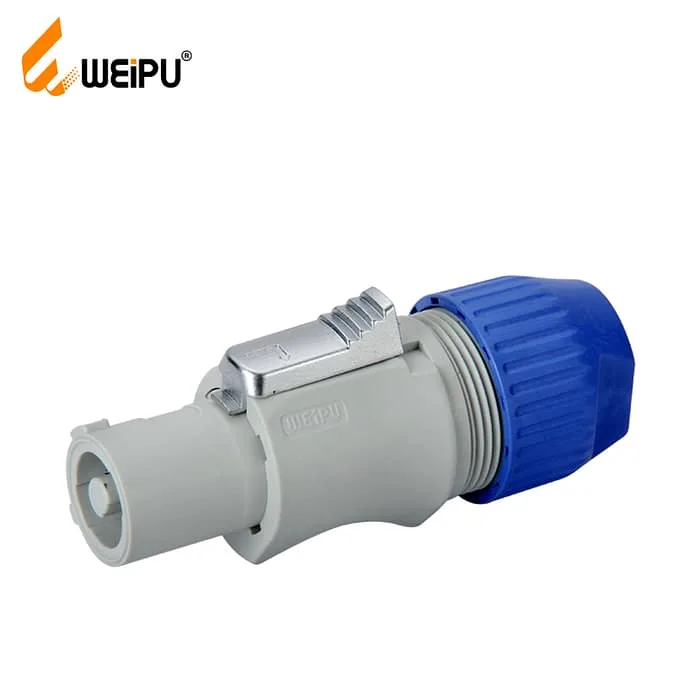

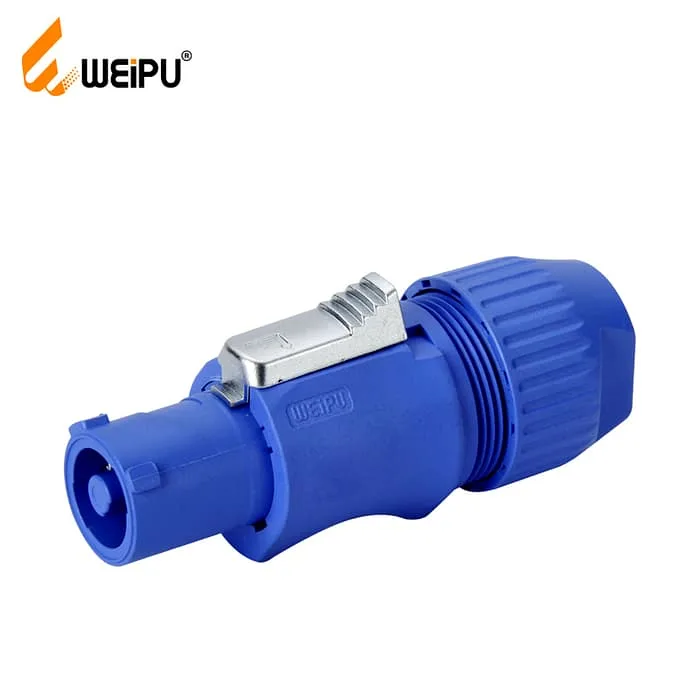

WAC3 — двухконтактный силовой байонет на 20 А и 250 В с защитой IP65 и ресурсом 1000 циклов, вдвое больше, чем у резьбовых серий. Вилка из нейлона Nylon66, розетка из поликарбоната; контакты латунные с серебрением; испытательное напряжение 2500 В AC.

Оконцевание разное у половин пары: у вилки винтовое, у розетки плоские ножевые выводы 3/16″ под наконечники. Изолятор PPS до 260 °C, температура −40…+85 °C. Это разъём для подвода питания к оборудованию, где стык расстыковывают часто — в каталоге четыре исполнения: вилка FCA, розетка FCB и панельные MPA-1 и MPB-1.

В каталоге 4 исполнений — страница серии WAC3.

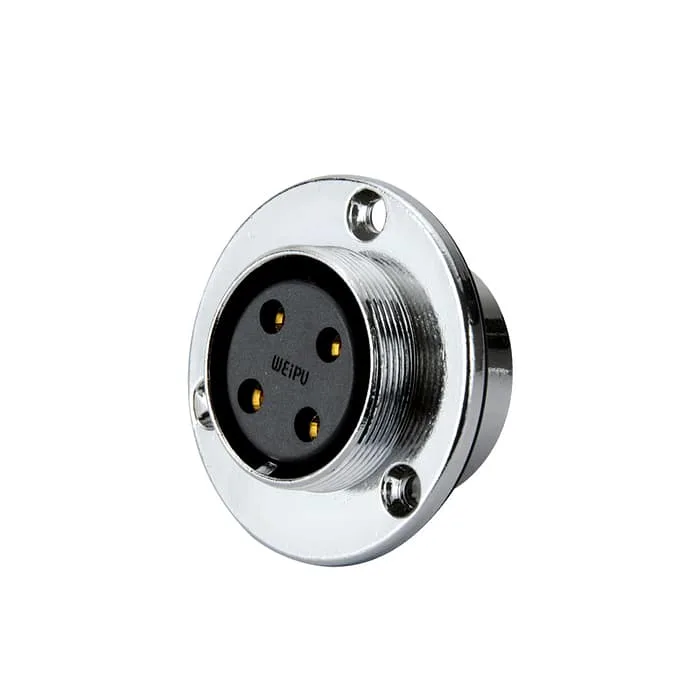

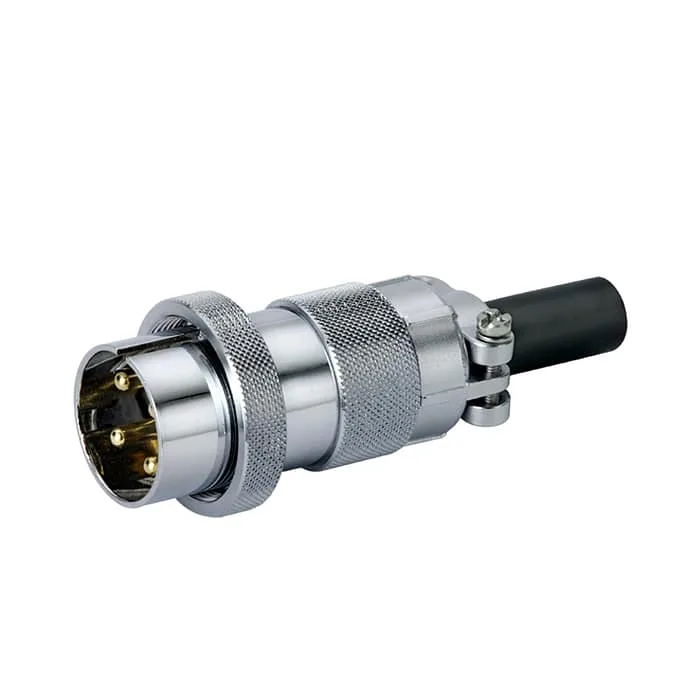

WB

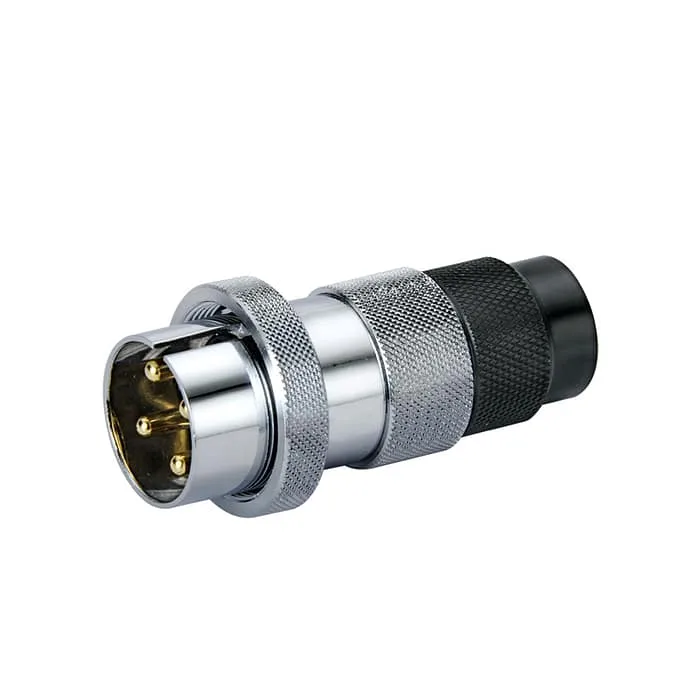

WB — резьбовая силовая серия для внутреннего применения в корпусе из цинкового сплава с хромированием. Два типоразмера: WB25 с четырьмя контактами Ø2,5 мм на 25 А и WB30 с четырьмя контактами Ø3,5 мм на 30 А или семью контактами Ø2,5 мм на 25 А; напряжение 500 В. Контакты латунные с золочением, оконцевание пайкой.

Кабельные вилки различаются хвостовиком: TD — под пластиковый шланг, TI — под резиновую втулку, TP — под металлорукав; приборная часть — розетка K4Z. Изолятор PPS до 260 °C, ресурс 500 циклов, температура −40…+85 °C, сопротивление изоляции 2000 МОм. В каталоге 32 исполнения.

В каталоге 32 исполнений — страница серии WB.

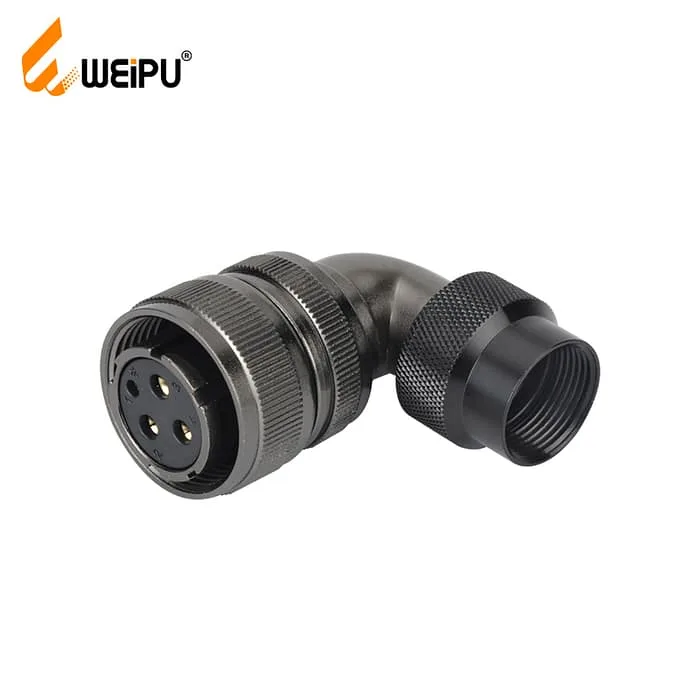

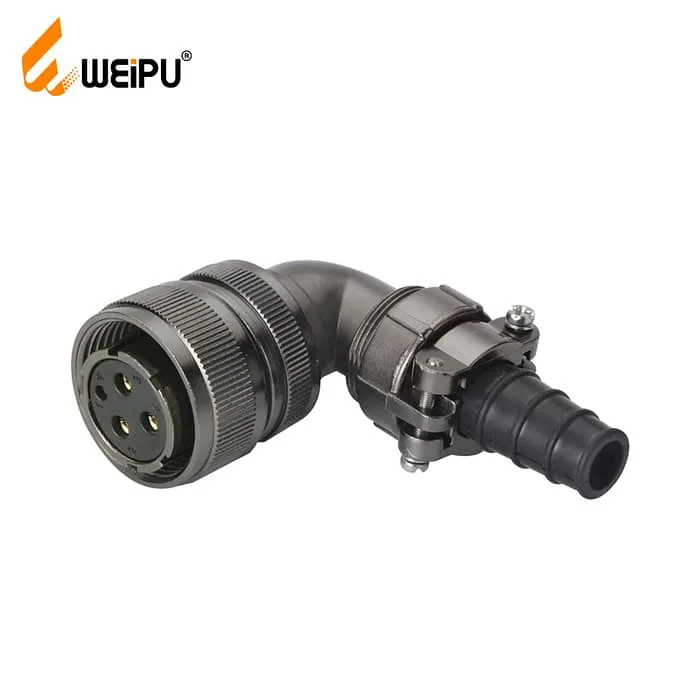

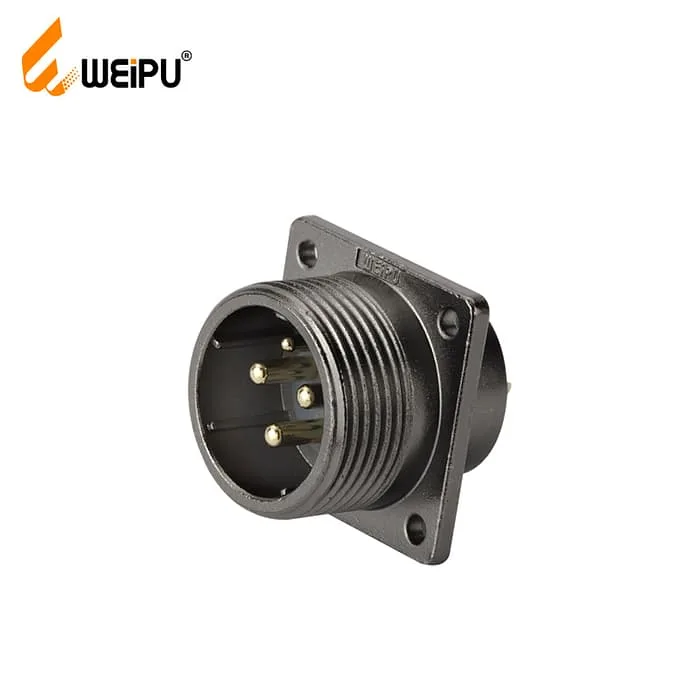

WD

WD — резьбовая серия одного типоразмера WD28 в корпусе из цинкового сплава с чёрным никелированием. Две вставки: силовая на 4 контакта (три Ø3,5 мм на 50 А и один Ø2,5 мм на 25 А) и сигнальная на 15 контактов Ø1,5 мм по 10 А; напряжение 500 В. Контакты латунные с золочением, оконцевание пайкой.

Класс защиты зависит от хвостовика: розетка и кабельные части TU (обжимная гайка) и TV (резиновая втулка) дают IP65, вариант TW под пластиковый шланг — IP55. Изолятор PPS до 260 °C, ресурс 500 циклов, температура −40…+85 °C. В каталоге 16 исполнений.

В каталоге 16 исполнений — страница серии WD.

WP

WP — байонетная серия типоразмера WP20 с защитой IP44 у приборной розетки Z и IP55 у кабельной вилки TK, в корпусе из нейлона Nylon66 или цинкового сплава. Вставки от 2 до 15 контактов под пайку и от 1 до 8 под обжим; пайка для контактов Ø1, 2 и 3 мм, винтовое оконцевание для контакта Ø3 мм. Контакты латунные с золочением.

Две группы кабельных вводов: I — кабель 4,5–7 мм, II — 7–12 мм. Хвостовики: TK — пластиковая обжимная гайка, TO — втулка ПВХ, TP — металлорукав, TO-G — без байонета; приборная розетка Z. Изолятор PPS до 260 °C, ресурс 500 циклов, температура −40…+85 °C. В каталоге 34 исполнения.

В каталоге 34 исполнений — страница серии WP.

WT

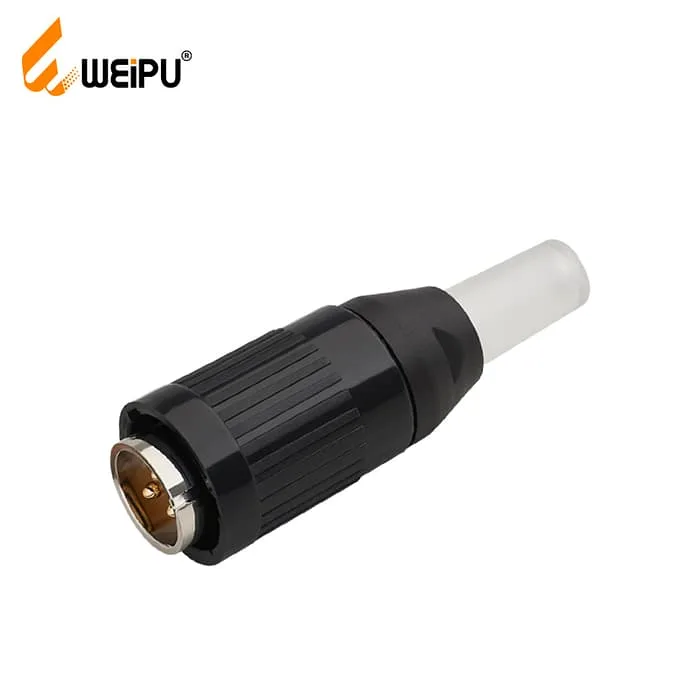

WT — компактная серия одного типоразмера WT29 в корпусе из негорючего полиамида PA66 (V-0); в карточке есть и исполнение в анодированном алюминии. Соединение резьбовое или байонетное, защита IP66/IP67, вставки на 3 или 5 контактов по 10 А при 400 В AC, провод до 2,5 мм² (16 AWG), кабель 5–9 мм.

Контакты латунные с золочением или серебрением, оконцевание пайкой, испытательное напряжение 1500 В AC. Изолятор PPS (V-0, до 260 °C) или полиамид PA66, ресурс 500 циклов, температура −40…+85 °C. Это лёгкий пластиковый разъём для питания приборов вне помещений; в каталоге 8 исполнений.

В каталоге 8 исполнений — страница серии WT.

Компактные приборные

Пять серий для приборов, датчиков и кабельных сборок: типоразмеры от 6 до 29, корпуса из негорючего пластика или металла, защита IP67 у всех и IP68 у SP. Ресурс 500 циклов, изолятор PPS до 260 °C (у SP17 и SP21 с горизонтальным зажимным винтом — PA66 до 125 °C), контакты латунные с золочением — общие для всей группы. Различаются они способом стыковки: резьба у SP и ST, байонет у SY, push-pull у SF и SA.

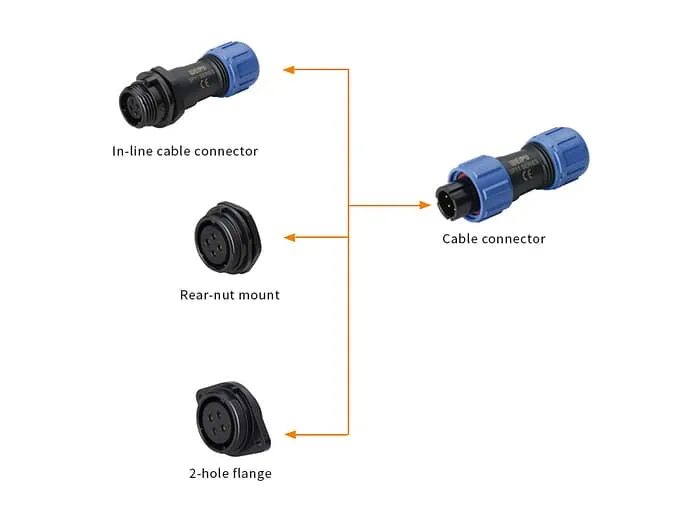

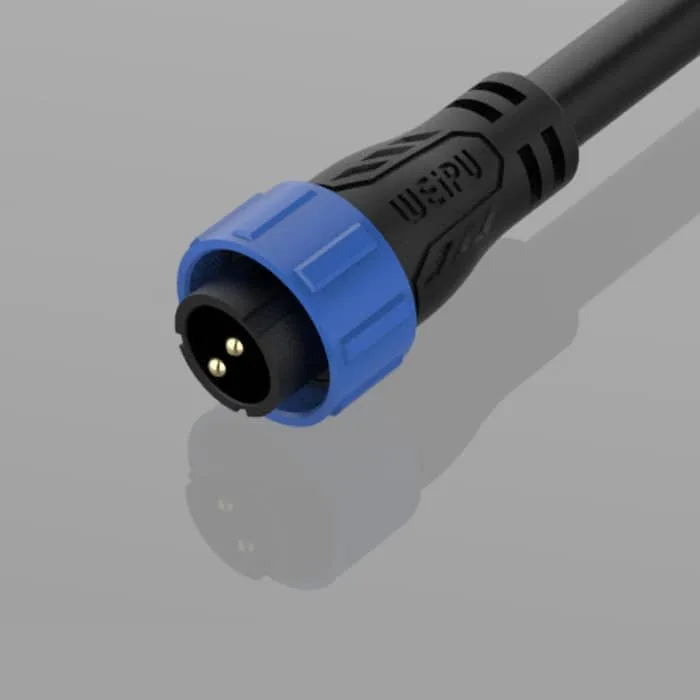

SP

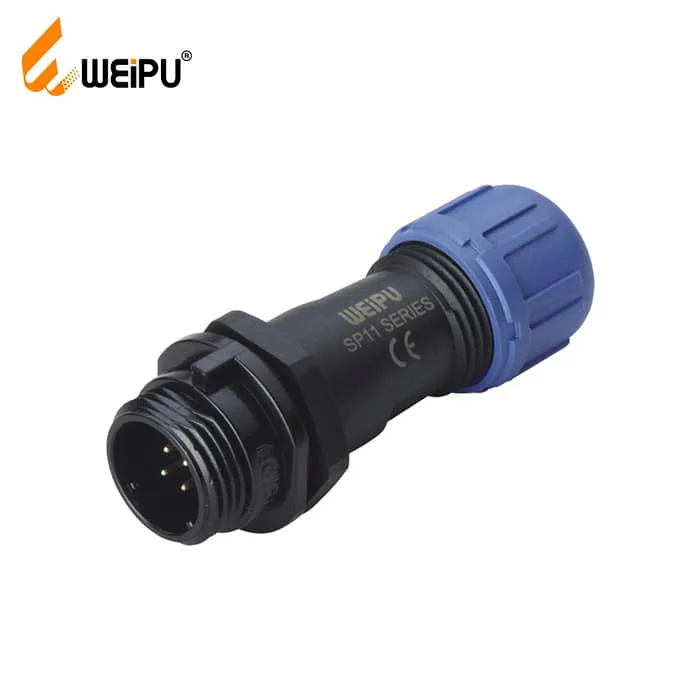

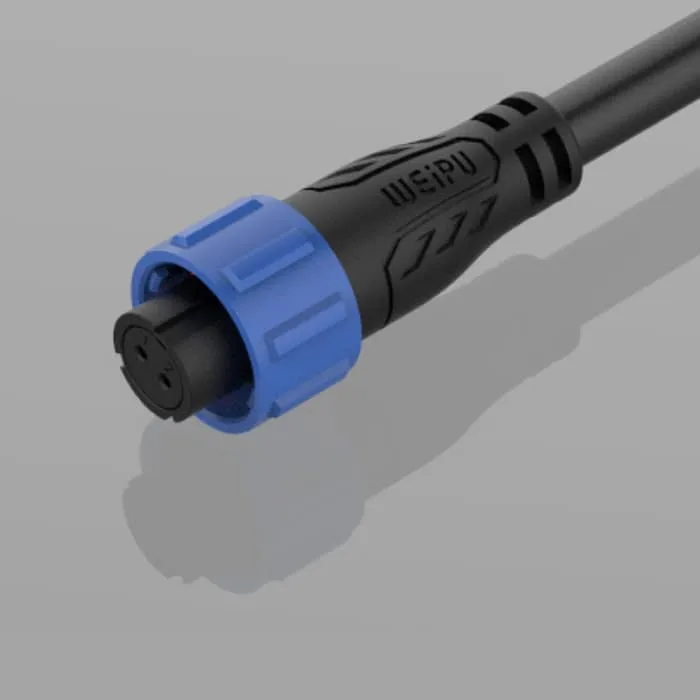

SP — самая массовая компактная серия: резьбовое соединение, защита IP68, корпус из поликарбоната и нейлона Nylon66 с негорючестью V-0, типоразмеры SP11…SP29. Кабельные вводы по типоразмеру: SP11 3–6,5 мм, SP13 4–8, SP17 6–10, SP21 4,5–12, SP25 7–14, SP29 9–16 мм.

Оконцевание — пайка у всех типоразмеров SP11–SP29, обжим и винт у SP17/21/25/29 (винт для контактов 2; 2,5; 3 и 3,5 мм). Ток зависит от вставки: в корпусе SP29 схема на 2 контакта рассчитана на 50 А, на 35 контактов — на 5 А. Ресурс 500 циклов, температура −40…+85 °C.

SP берут на улицу и в мокрые зоны, где нужен компактный герметичный стык; часто — в виде готовых кабельных сборок. В каталоге 2 995 исполнений.

В каталоге 2 995 исполнений — страница серии SP.

SY

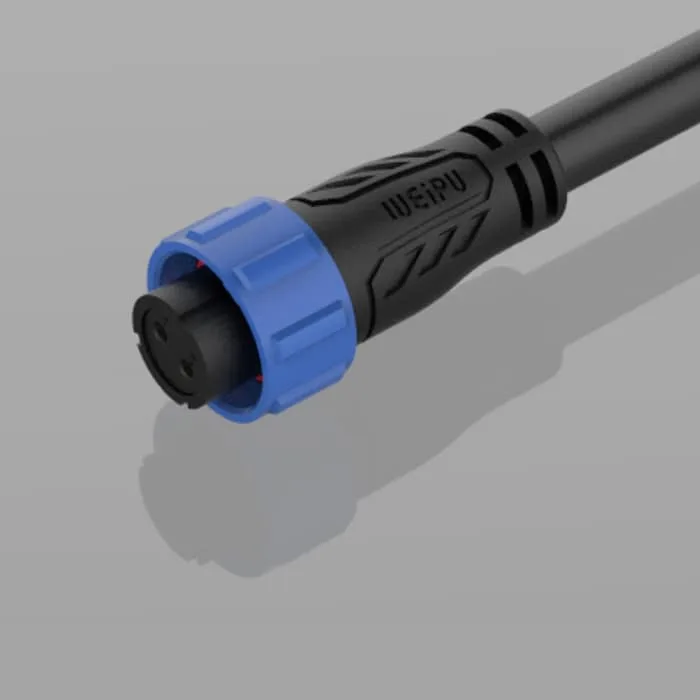

SY — байонетная пара к SP: те же пластиковые корпуса PC и Nylon66 (V-0), защита IP67, типоразмеры SY11…SY29, но стык фиксируется поворотом, а не резьбой. Температура −40…+85 °C, для вставок Signal/Data — −20…+70 °C.

Кабельные вводы: SY13 I 4…6,5 мм и II 5…8 мм, SY17 6…10 мм. Оконцевание — пайка у SY11, SY13, SY17, SY21, SY25 и SY29, обжим у SY17, SY21, SY25 и SY29, винт у SY21, SY25 и SY29 (контакты Ø2,5; 3; 3,5 мм). Скорость передачи по данным: Cat5 100 Мбит/с, Cat6 100–1000 Мбит/с. Ресурс 500 циклов, сопротивление изоляции 2000 МОм.

Серия часто идёт готовыми кабельными сборками с одним разъёмом — SY1120, SY1320, SY1720. В каталоге 2 903 исполнения.

В каталоге 2 903 исполнений — страница серии SY.

SF

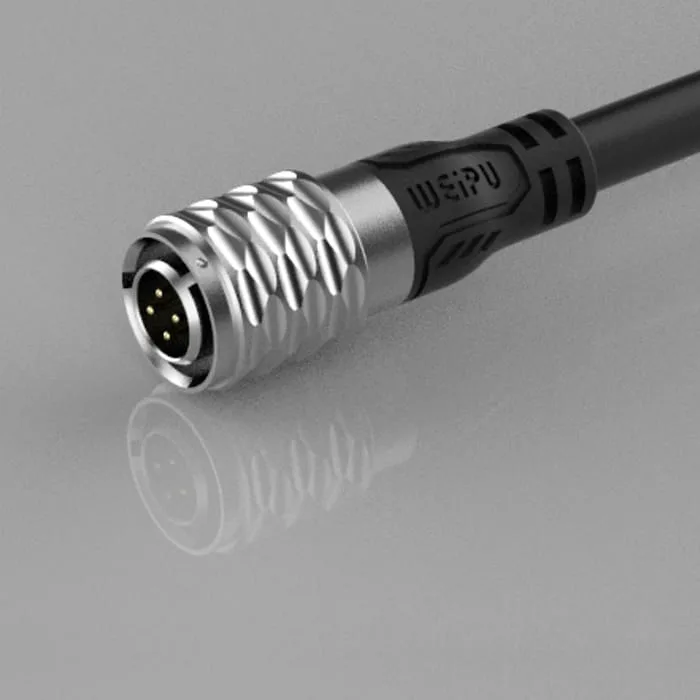

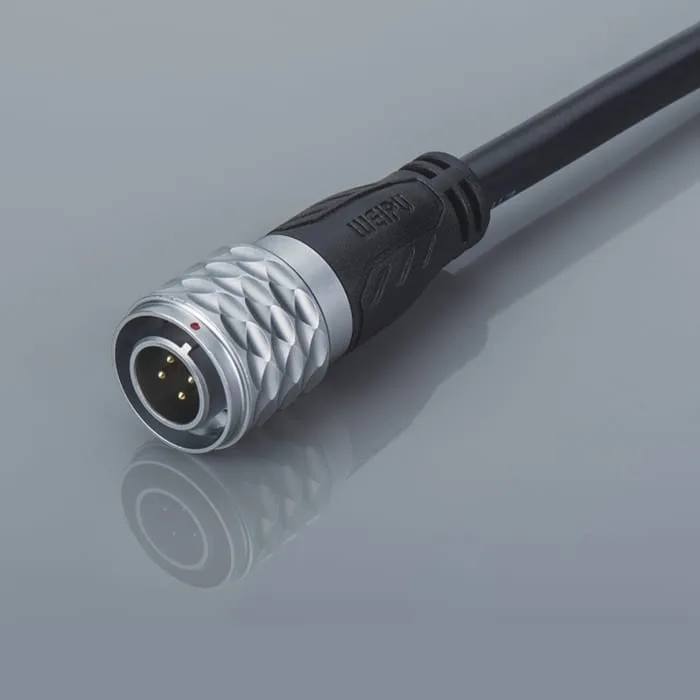

SF — быстроразъёмная push-pull серия в металле: корпус из латуни с хромированием (есть исполнения латунь + ПВХ с негорючестью UL94 V-0), защита IP67, типоразмеры SF6…SF24. Стык замыкается одним нажатием — это разъём для стыков, которые трогают каждый день.

Кабельные вводы по типоразмеру и группе ввода (I и II): SF6 2…3 мм (I) и 3…4 мм (II), SF8 3–4 (I) или 4–5 (II), SF10 3–4 (I) или 4–6,5 (II), SF12 4–6,5 (I) или 5–8 (II), SF16 5–8 (I) или 8–12 (II), SF20 5–9 (I) или 8–12 (II), SF24 10–14 мм. Оконцевание — пайка у SF6…SF24, обжим у SF16, SF20 и SF24, винт у SF20 и SF24 для контакта 2,5 мм. Температура −40…+85 °C или −20…+85 °C по исполнению, ресурс 500 циклов, сопротивление изоляции 2000 МОм.

SF берут на приборы и готовые кабельные сборки с одним разъёмом — SF1020, SF1021, SF1024, SF1220, SF1221. В каталоге 2 191 исполнение.

В каталоге 2 191 исполнений — страница серии SF.

SA

SA — push-pull серия в корпусе из анодированного алюминия с защитой IP67, типоразмеры SA6…SA28. Контакты латунные с золочением, оконцевание пайкой у всех типоразмеров (SA6, SA8, SA10, SA12, SA16, SA20, SA24, SA28). Для вставок под данные нормирована скорость
