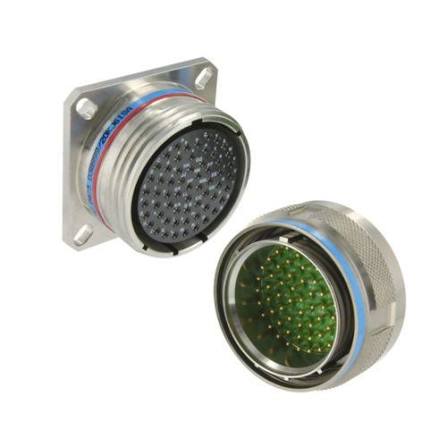

Круглые электрические соединители MIL-DTL-38999 Series III — мировой стандарт для авиации, космоса и спецтехники. Разберём, как читается партномер вида D38999/26FA35SN, и как по нему подобрать аналог.
Структура обозначения
- D38999 — номер спецификации MIL-DTL-38999;
- /26 — тип корпуса: /20 — блочная розетка, /24 — розетка с гайкой, /26 — кабельная вилка;
- F — покрытие корпуса: W — оливковый кадмий, F — никель, K — нержавеющая сталь (огнестойкое), Z — цинк-никель чёрный;
- A — размер корпуса (A=9 … J=25);
- 35 — схема расположения контактов (вставка): число и калибр контактов;
- S — тип контактов: P — штыри (pin), S — гнёзда (socket);
- N — положение ключа: N — нормальное, A/B/C/D/E — альтернативные.
Пример: D38999/26FA35SN — кабельная вилка, корпус никель, размер 9, вставка 35 (6 контактов #22D), гнёзда, нормальный ключ.
Взаимозаменяемость производителей
Соединители по MIL-DTL-38999 выпускают несколько производителей, и они взаимозаменяемы при совпадении кода: Amphenol серия TV/CTV, Souriau 8D, TE DEUTSCH. Партномер Amphenol TV06RW-25-4S соответствует D38999/26WJ4SN по той же кодировке.
Российский аналог — СНЦ144
Отечественная серия СНЦ144 построена по той же идеологии: трёхзаходное резьбовое сочленение (tri-start), те же посадочные размеры вставок. Для большинства схем расположения контактов существует прямое соответствие D38999 ↔ СНЦ144 — таблицу соответствия смотрите в нашем сервисе подбора аналога.
Как заказать
На странице «Подбор аналога» соберите партномер по кодировке — сервис покажет взаимозаменяемые серии и расшифрует каждый символ. Поставляем D38999, Amphenol TV, Souriau 8D и СНЦ144 со склада и под заказ, цены с НДС, отгрузка по всей России. Не нашли нужную вставку — отправьте запрос, инженер подберёт аналог по даташитам.
